はじめにお読みください
本製品を使用するには、本製品を設置し、お使いのコンピューターにドライ
バーとソフトウェアをインストールする必要があります。正しいセットアップ
を行うために、この「かんたん設置ガイド」を必ずお読みください。
Version 0 JPN

2

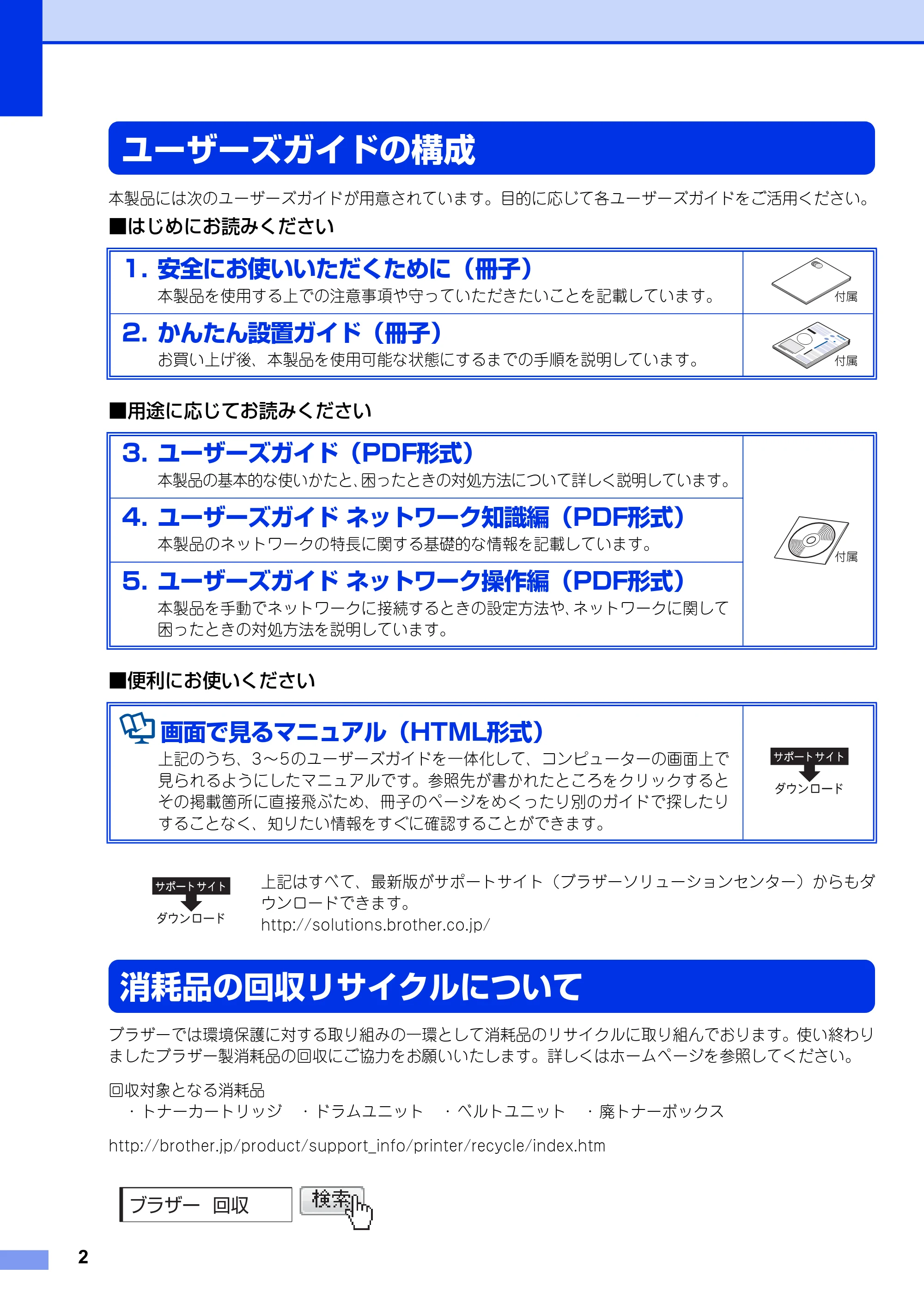

ユーザーズガイドの構成
本製品には次のユーザーズガイドが用意されています。目的に応じて各ユーザーズガイドをご活用ください。
■はじめにお読みください
■用途に応じてお読みください
■便利にお使いください
上記はすべて、最新版がサポートサイト（ブラザーソリューションセンター）からもダ
ウンロードできます。
http://solutions.brother.co.jp/
消耗品の回収リサイクルについて
ブラザーでは環境保護に対する取り組みの一環として消耗品のリサイクルに取り組んでおります。使い終わり
ましたブラザー製消耗品の回収にご協力をお願いいたします。詳しくはホームページを参照してください。
回収対象となる消耗品

• トナーカートリッジ ・ ドラムユニット ・ ベルトユニット ・ 廃トナーボックス

http://brother.jp/product/support_info/printer/recycle/index.htm
1. 安全にお使いいただくために（冊子）
本製品を使用する上での注意事項や守っていただきたいことを記載しています。
2. かんたん設置ガイド（冊子）
お買い上げ後、本製品を使用可能な状態にするまでの手順を説明しています。
3. ユーザーズガイド（PDF形式）
本製品の基本的な使いかたと、困ったときの対処方法について詳しく説明しています。
4. ユーザーズガイド ネットワーク知識編（PDF形式）
本製品のネットワークの特長に関する基礎的な情報を記載しています。
5. ユーザーズガイド ネットワーク操作編（PDF形式）
本製品を手動でネットワークに接続するときの設定方法や、ネットワークに関して

困ったときの対処方法を説明しています。

画面で見るマニュアル（HTML形式）
上記のうち、3～5のユーザーズガイドを一体化して、コンピューターの画面上で
見られるようにしたマニュアルです。参照先が書かれたところをクリックすると
その掲載箇所に直接飛ぶため、冊子のページをめくったり別のガイドで探したり
することなく、知りたい情報をすぐに確認することができます。
付属
付属
付属
ブラザー 回収

3
目 次

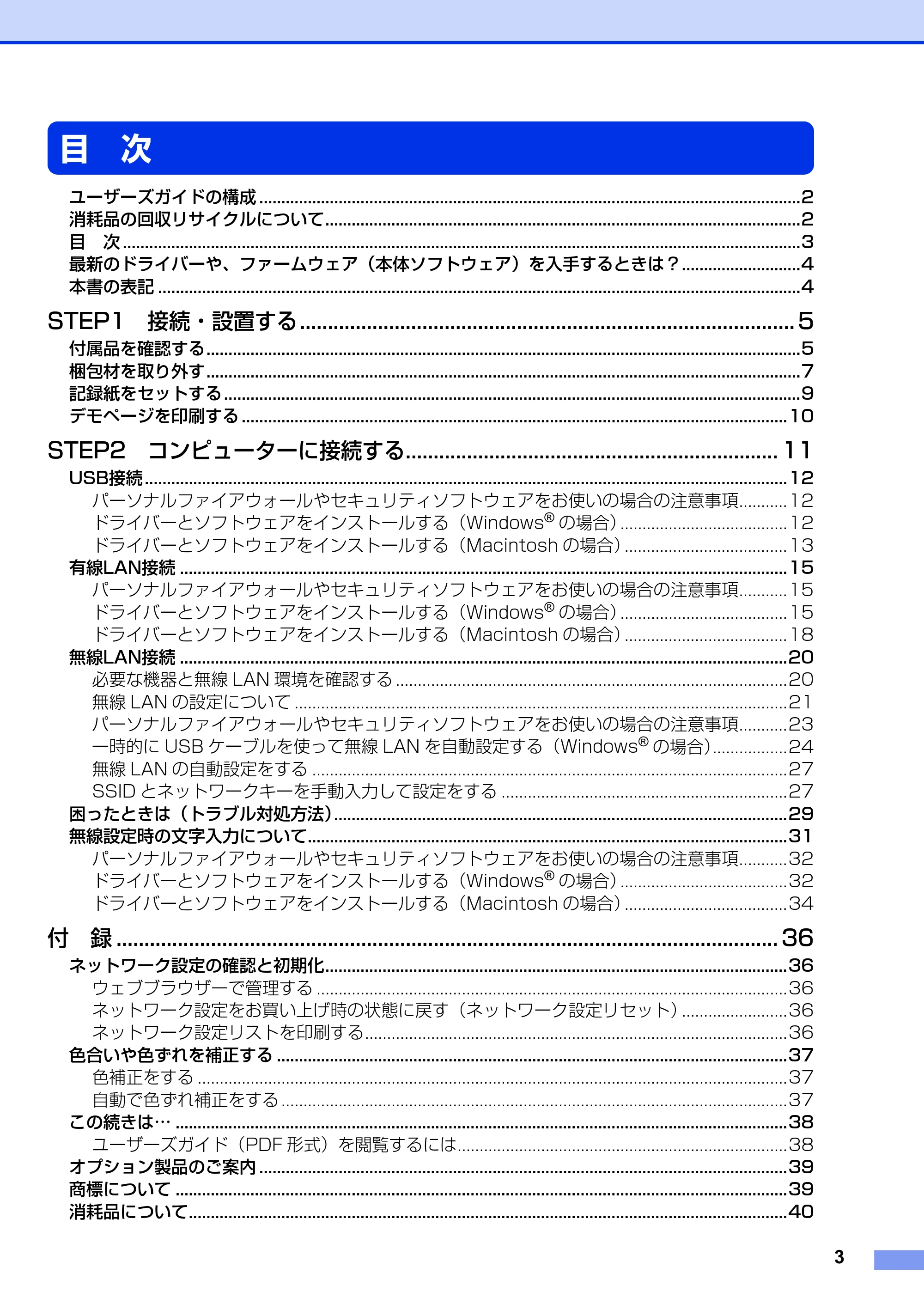

ユーザーズガイドの構成 ...........................................................................................................................2
消耗品の回収リサイクルについて............................................................................................................2
目 次 ..........................................................................................................................................................3
最新のドライバーや、ファームウェア（本体ソフトウェア）を入手するときは？...........................4

本書の表記 ..................................................................................................................................................4
STEP1 接続・設置する......................................................................................... 5
付属品を確認する.......................................................................................................................................5
梱包材を取り外す.......................................................................................................................................7

記録紙をセットする...................................................................................................................................9
デモページを印刷する ............................................................................................................................10
STEP2 コンピューターに接続する................................................................... 11
USB接続 ..................................................................................................................................................12

パーソナルファイアウォールやセキュリティソフトウェアをお使いの場合の注意事項...........12
ドライバーとソフトウェアをインストールする（Windows
®
の場合）......................................12
ドライバーとソフトウェアをインストールする（Macintosh の場合）.....................................13
有線LAN接続 ..........................................................................................................................................15
パーソナルファイアウォールやセキュリティソフトウェアをお使いの場合の注意事項...........15
ドライバーとソフトウェアをインストールする（Windows
®
の場合）......................................15

ドライバーとソフトウェアをインストールする（Macintosh の場合）.....................................18
無線LAN接続 ..........................................................................................................................................20
必要な機器と無線 LAN 環境を確認する .........................................................................................20
無線 LAN の設定について ................................................................................................................21

パーソナルファイアウォールやセキュリティソフトウェアをお使いの場合の注意事項...........23
一時的に USB ケーブルを使って無線 LAN を自動設定する（Windows
®
の場合）.................24
無線 LAN の自動設定をする ............................................................................................................27
SSID とネットワークキーを手動入力して設定をする .................................................................27
困ったときは（トラブル対処方法）.......................................................................................................29

無線設定時の文字入力について.............................................................................................................31
パーソナルファイアウォールやセキュリティソフトウェアをお使いの場合の注意事項...........32
ドライバーとソフトウェアをインストールする（Windows
®
の場合）......................................32
ドライバーとソフトウェアをインストールする（Macintosh の場合）.....................................34
付 録 ....................................................................................................................... 36

ネットワーク設定の確認と初期化.........................................................................................................36
ウェブブラウザーで管理する ...........................................................................................................36
ネットワーク設定をお買い上げ時の状態に戻す（ネットワーク設定リセット）........................36
ネットワーク設定リストを印刷する................................................................................................36
色合いや色ずれを補正する ....................................................................................................................37

色補正をする ......................................................................................................................................37
自動で色ずれ補正をする ...................................................................................................................37
この続きは… ...........................................................................................................................................38
ユーザーズガイド（PDF 形式）を閲覧するには...........................................................................38

オプション製品のご案内 ........................................................................................................................39
商標について ...........................................................................................................................................39
消耗品について........................................................................................................................................40

4
最新のドライバーや、ファームウェア（本体ソフトウェア）を入手するときは？
弊社ではソフトウェアの改善を継続的におこなっております。
最新のドライバーやファームウェアを弊社サポートサイト（ブラザーソリューションセンター）よりダウン
ロードすることでお手元の製品の関連ソフトウェアを新しくしていただくことができます。
ドライバーを新しくすることで、新しい OS に対応したり、トラブルを解決できることがあります。また、本
体のトラブルのあるときは、ファームウェア（本体ソフトウェア）を新しくすることで解決できることがあります。
ダウンロード・操作手順について詳しくは、http://solutions.brother.co.jp/ へ

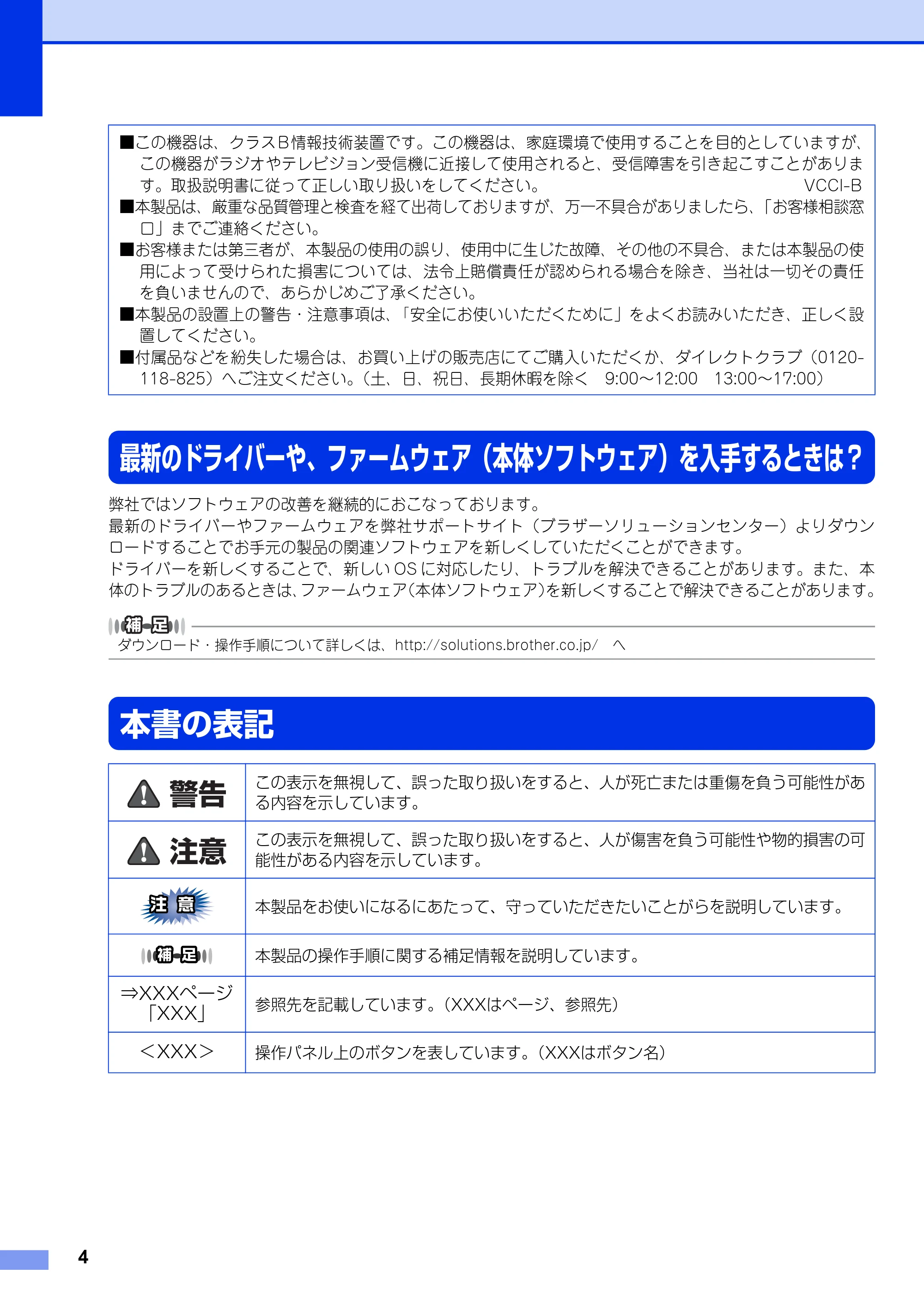

本書の表記
■この機器は、クラスB情報技術装置です。この機器は、家庭環境で使用することを目的としていますが、
この機器がラジオやテレビジョン受信機に近接して使用されると、受信障害を引き起こすことがありま
す。取扱説明書に従って正しい取り扱いをしてください。 VCCI-B
■本製品は、厳重な品質管理と検査を経て出荷しておりますが、万一不具合がありましたら、「お客様相談窓

口」までご連絡ください。
■お客様または第三者が、本製品の使用の誤り、使用中に生じた故障、その他の不具合、または本製品の使
用によって受けられた損害については、法令上賠償責任が認められる場合を除き、当社は一切その責任
を負いませんので、あらかじめご了承ください。
■本製品の設置上の警告・注意事項は、「安全にお使いいただくために」をよくお読みいただき、正しく設
置してください。
■付属品などを紛失した場合は、お買い上げの販売店にてご購入いただくか、ダイレクトクラブ（0120-
118-825）へご注文ください。（土、日、祝日、長期休暇を除く 9:00～12:00 13:00～17:00）
この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性があ
る内容を示しています。
この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性や物的損害の可
能性がある内容を示しています。
本製品をお使いになるにあたって、守っていただきたいことがらを説明しています。
本製品の操作手順に関する補足情報を説明しています。

⇒XXXページ
「XXX」
参照先を記載しています。（XXXはページ、参照先）
＜XXX＞ 操作パネル上のボタンを表しています。（XXXはボタン名）

接続・
設置する
Windows
®
Macintosh
Windows
®
Macintosh
Windows
®
Macintosh
USB
有線
LAN
無線
LAN
付 録
コンピューター
に接続する
5

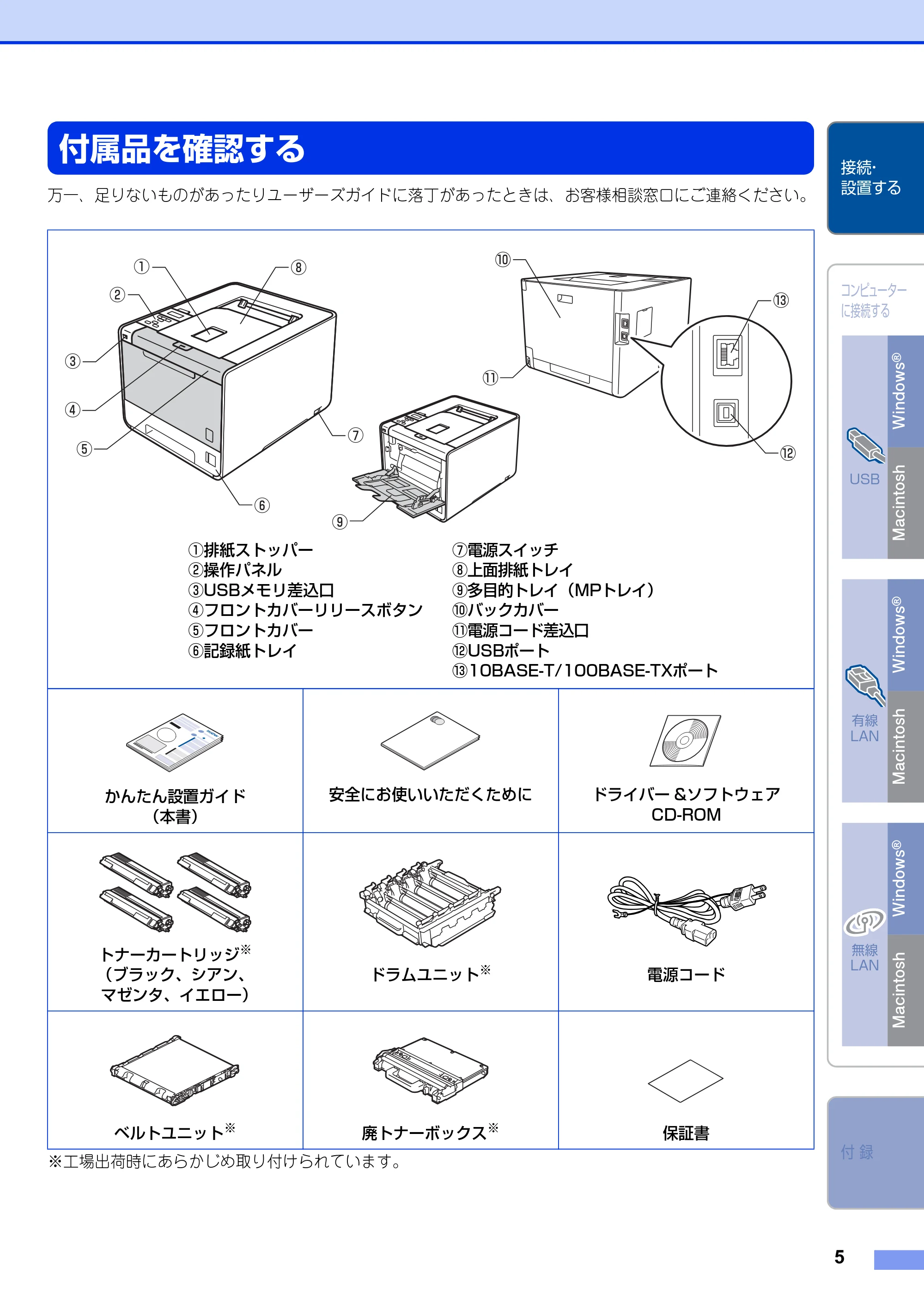

付属品を確認する
万一、足りないものがあったりユーザーズガイドに落丁があったときは、お客様相談窓口にご連絡ください。
※工場出荷時にあらかじめ取り付けられています。
①排紙ストッパー ⑦電源スイッチ
②操作パネル ⑧上面排紙トレイ
③USBメモリ差込口 ⑨多目的トレイ（MPトレイ）
④フロントカバーリリースボタン ⑩バックカバー
⑤フロントカバー ⑪電源コード差込口
⑥記録紙トレイ ⑫USBポート
⑬10BASE-T/100BASE-TXポート
かんたん設置ガイド
（本書）
安全にお使いいただくために ドライバー &ソフトウェア
CD-ROM
トナーカートリッジ
※
（ブラック、シアン、
マゼンタ、イエロー）
ドラムユニット
※
電源コード
ベルトユニット
※
廃トナーボックス
※

保証書

①
②
③
④
⑤
⑥
⑦
⑨
⑧
⑩
⑪
⑬
⑫
STEP1 接続・設置する

STEP1 接続・設置する
6
■本製品を引越などで移動させるときには、移動中の本製品の破損を防ぐため購入時に梱包されていた箱や
部品を使って再梱包してください。詳しくは、⇒ユーザーズガイド「本製品を再梱包するときは」を参照
してください。
■本製品とコンピューターをつなぐケーブルは同梱されていません。利用するケーブルをお買い求めください。
･ USBケーブル
2.0m以下のUSBケーブルを推奨します。
･ LANケーブル
カテゴリ5以上の10BASE-Tまたは100BASE-TXのストレートケーブルをお使いください。
かんたん設置ガイド（本書）では、HL-4570CDWのイラストを使用しています。
･ 本製品を梱包していたビニール袋などは、子供の手の届かないところに保管してください。
誤ってかぶると窒息の恐れがあります。
･ 本製品の重量は HL-4570CDW：約 21.0kg、HL-4570CDWT：約
27.0kgです。安全のため、本製品を持ち運ぶ際は、必ず2人以上でお
持ちください。増設記録紙トレイをお使いの方は、増設記録紙トレイ

と本体を別々に運んでください。
本製品を置くときは、指をはさまないように注意してください。
警 告
注 意

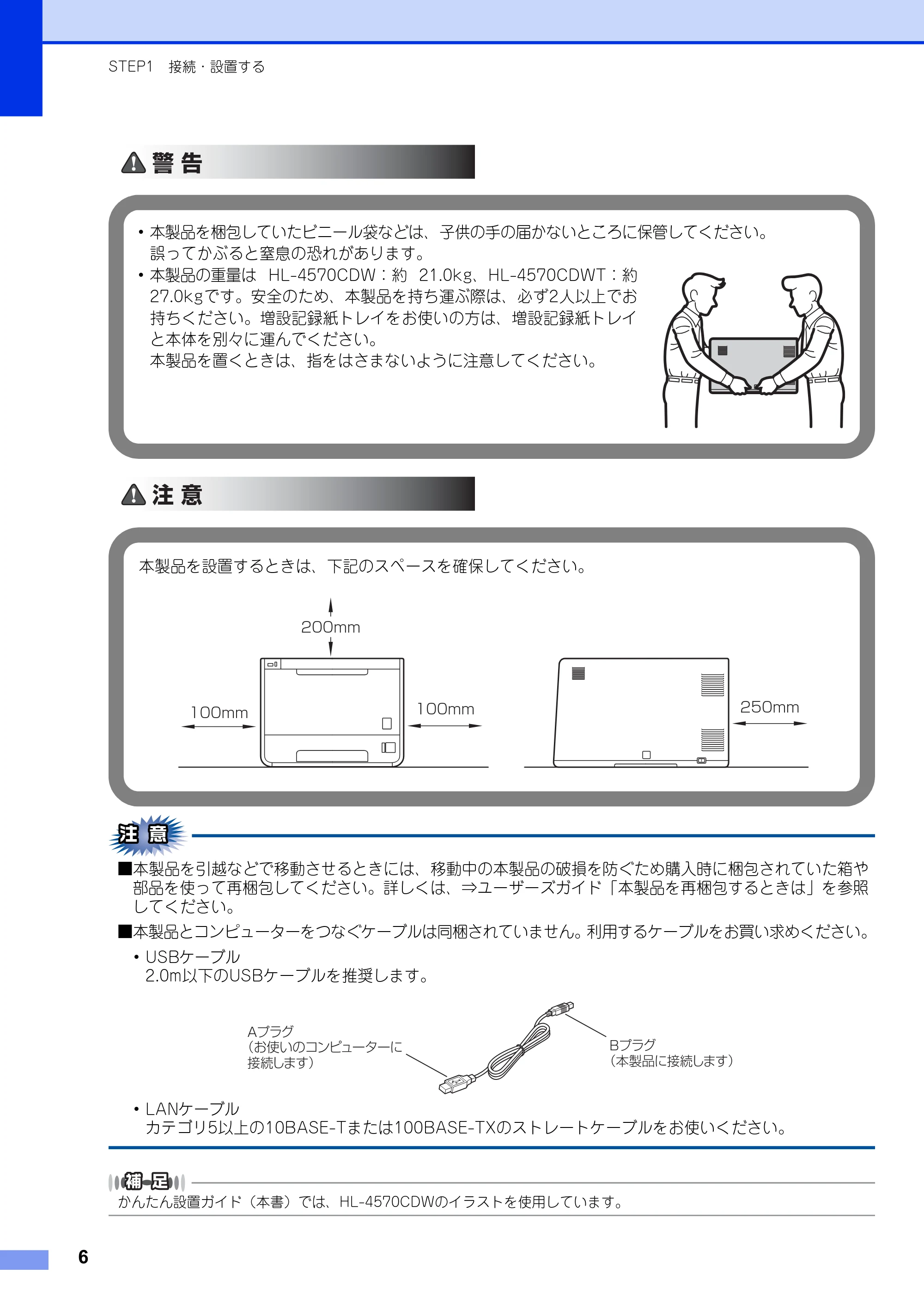

本製品を設置するときは、下記のスペースを確保してください。
100mm
250mm100mm
200mm
Aプラグ
（お使いのコンピューターに
接続します）
Bプラグ
（本製品に接続します）

接続・
設置する
Windows
®
Macintosh
Windows
®
Macintosh
Windows
®
Macintosh
USB
有線
LAN
無線
LAN
付 録
コンピューター
に接続する
7

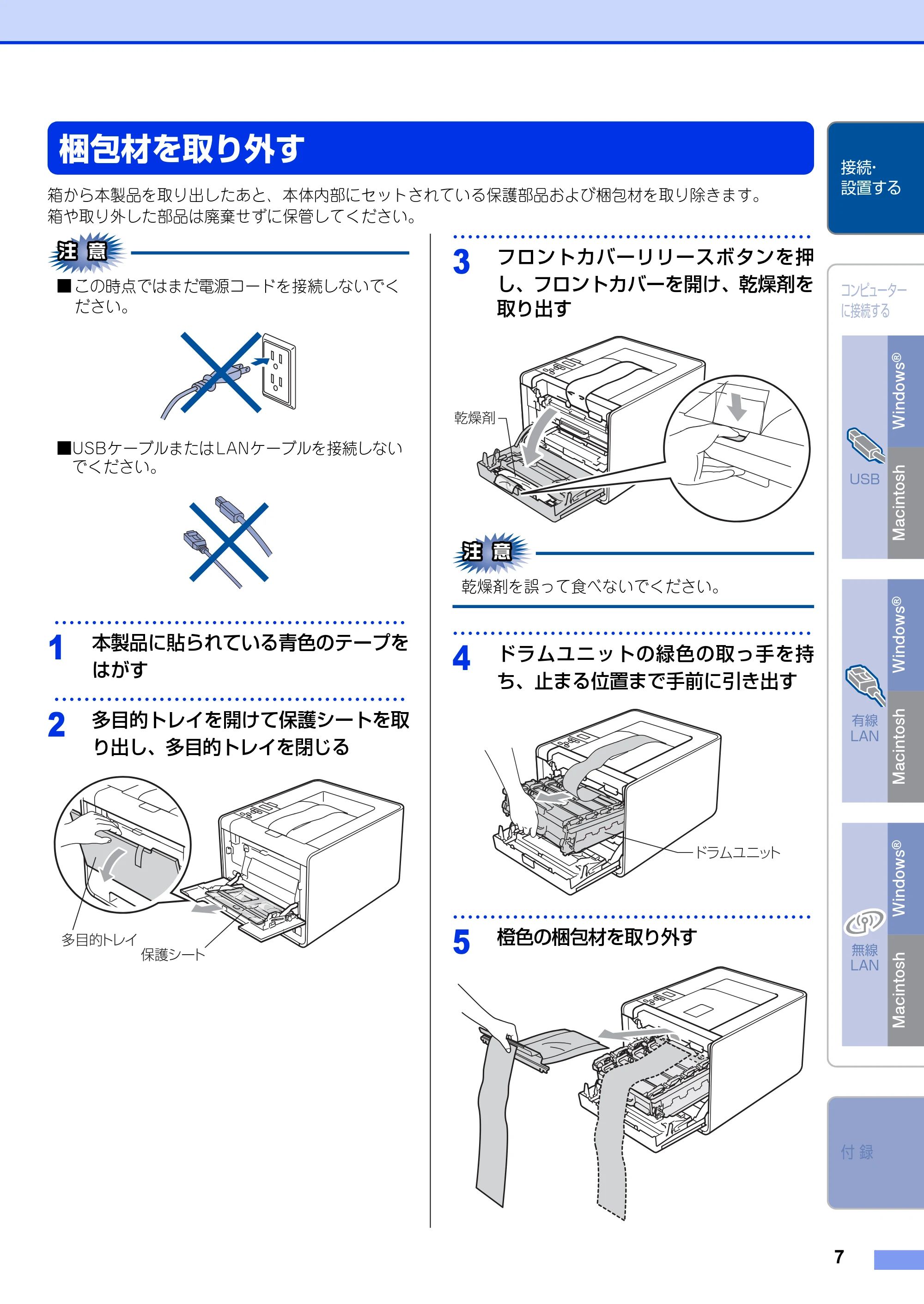

梱包材を取り外す
箱から本製品を取り出したあと、本体内部にセットされている保護部品および梱包材を取り除きます。
箱や取り外した部品は廃棄せずに保管してください。
■ この時点ではまだ電源コードを接続しないでく
ださい。
■USBケーブルまたはLANケーブルを接続しない
でください。
･･･････････････････････････････････････････････
1
本製品に貼られている青色のテープを
はがす
･･･････････････････････････････････････････････
2
多目的トレイを開けて保護シートを取
り出し、多目的トレイを閉じる
････････････････････････････････････････････････
3
フロントカバーリリースボタンを押
し、フロントカバーを開け、乾燥剤を

取り出す
乾燥剤を誤って食べないでください。
････････････････････････････････････････････････
4
ドラムユニットの緑色の取っ手を持
ち、止まる位置まで手前に引き出す
････････････････････････････････････････････････
5
橙色の梱包材を取り外す多目的トレイ
保護シート
乾燥剤
ドラムユニット

STEP1 接続・設置する
8
･･･････････････････････････････････････････････

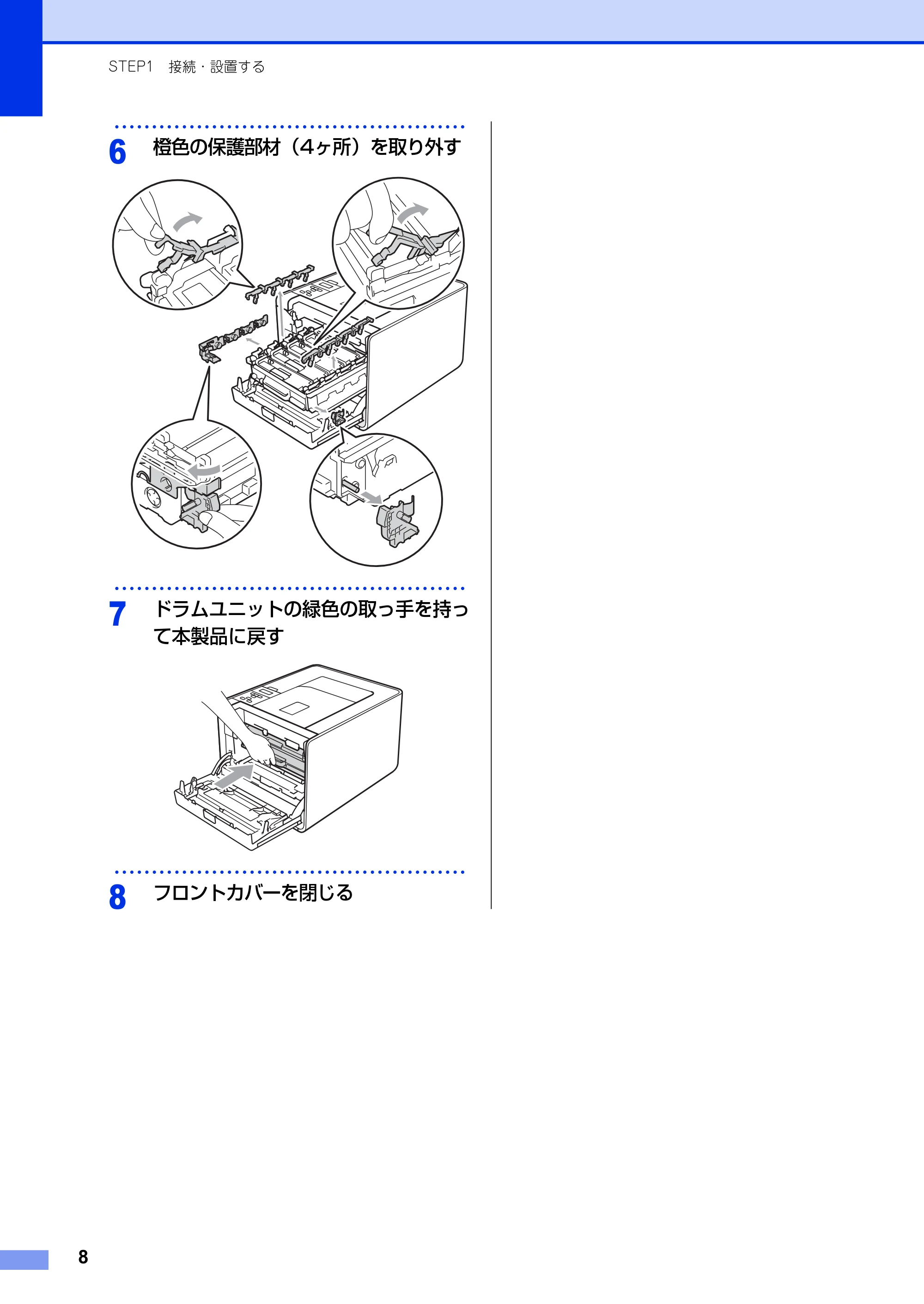

6
橙色の保護部材（4ヶ所）を取り外す
･･･････････････････････････････････････････････
7
ドラムユニットの緑色の取っ手を持っ
て本製品に戻す
･･･････････････････････････････････････････････
8
フロントカバーを閉じる

接続・
設置する
Windows
®
Macintosh
Windows
®
Macintosh
Windows
®
Macintosh
USB
有線
LAN
無線
LAN
付 録
コンピューター
に接続する
9

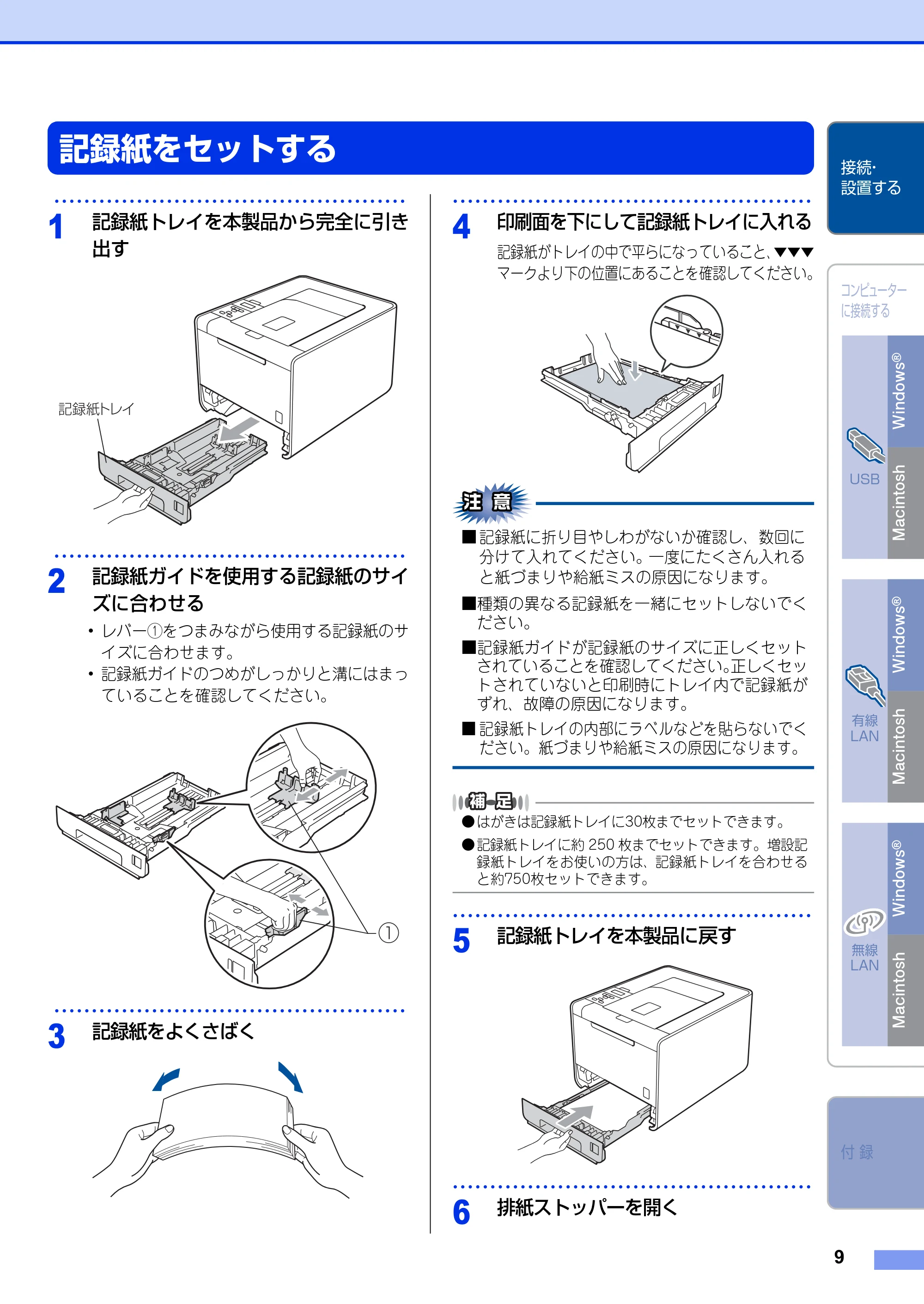

記録紙をセットする
･･･････････････････････････････････････････････
1
記録紙トレイを本製品から完全に引き
出す
･･･････････････････････････････････････････････
2
記録紙ガイドを使用する記録紙のサイ
ズに合わせる
･ レバー①をつまみながら使用する記録紙のサ
イズに合わせます。
･ 記録紙ガイドのつめがしっかりと溝にはまっ
ていることを確認してください。
･･･････････････････････････････････････････････
3
記録紙をよくさばく
････････････････････････････････････････････････
4
印刷面を下にして記録紙トレイに入れる
記録紙がトレイの中で平らになっていること、▼▼▼

マークより下の位置にあることを確認してください。
■ 記録紙に折り目やしわがないか確認し、数回に
分けて入れてください。一度にたくさん入れる
と紙づまりや給紙ミスの原因になります。
■種類の異なる記録紙を一緒にセットしないでく
ださい。
■記録紙ガイドが記録紙のサイズに正しくセット
されていることを確認してください。正しくセッ
トされていないと印刷時にトレイ内で記録紙が
ずれ、故障の原因になります。
■ 記録紙トレイの内部にラベルなどを貼らないでく
ださい。紙づまりや給紙ミスの原因になります。

• はがきは記録紙トレイに30枚までセットできます。
• 記録紙トレイに約 250 枚までセットできます。増設記

録紙トレイをお使いの方は、記録紙トレイを合わせる
と約750枚セットできます。
････････････････････････････････････････････････
5
記録紙トレイを本製品に戻す
････････････････････････････････････････････････
6
排紙ストッパーを開く
記録紙トレイ
①

STEP1 接続・設置する
10

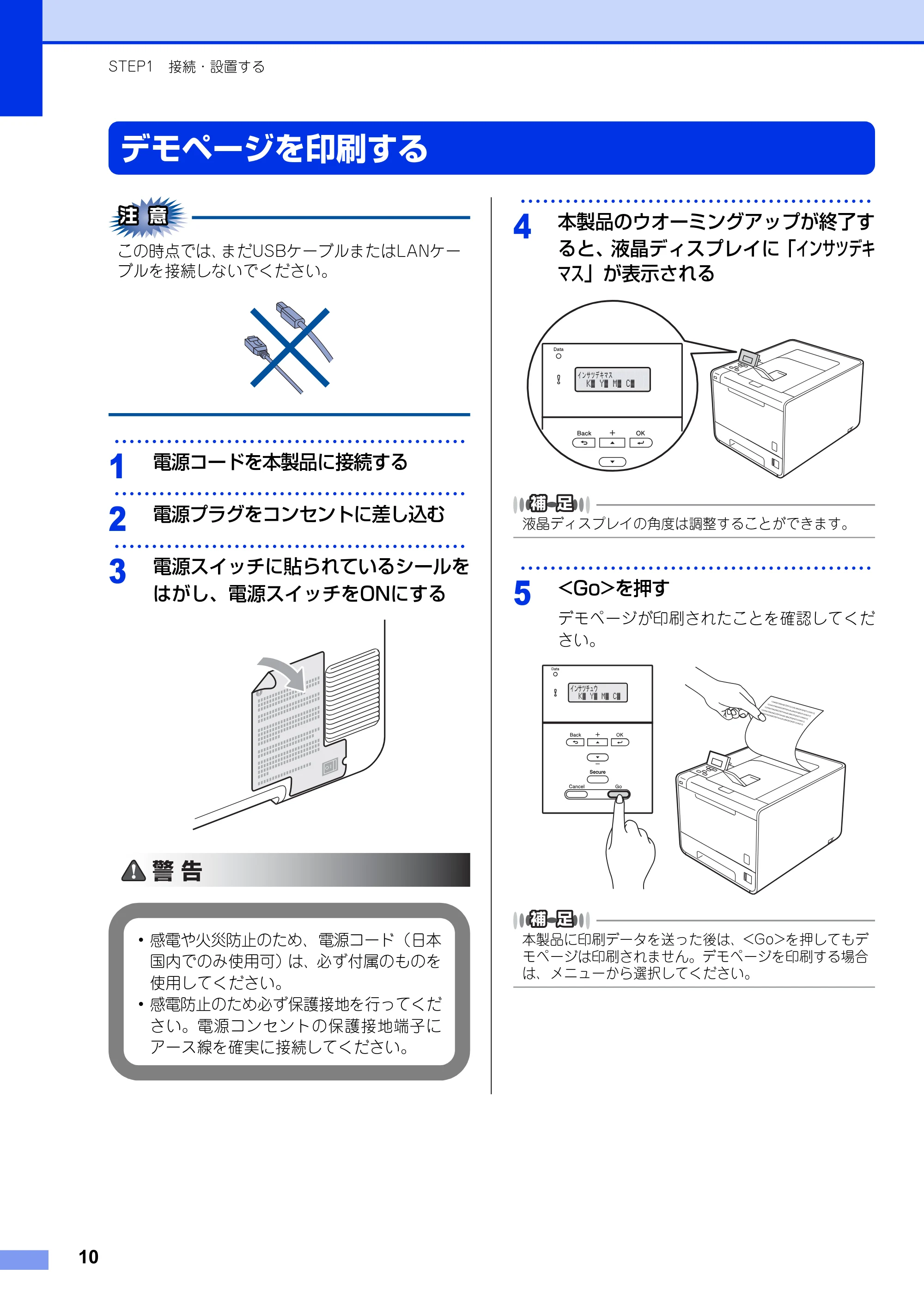

デモページを印刷する
この時点では、まだUSBケーブルまたはLANケー
ブルを接続しないでください。
･･･････････････････････････････････････････････
1
電源コードを本製品に接続する
･･･････････････････････････････････････････････
2
電源プラグをコンセントに差し込む
･･･････････････････････････････････････････････
3
電源スイッチに貼られているシールを
はがし、電源スイッチをONにする
･･･････････････････････････････････････････････
4
本製品のウオーミングアップが終了す
ると、液晶ディスプレイに「 インサツデキ
マス 」が表示される
液晶ディスプレイの角度は調整することができます。
･･･････････････････････････････････････････････
5
<Go>を押す
デモページが印刷されたことを確認してくだ

さい。
本製品に印刷データを送った後は、<Go>を押してもデ
モページは印刷されません。デモページを印刷する場合
は、メニューから選択してください。
･ 感電や火災防止のため、電源コード（日本
国内でのみ使用可）は、必ず付属のものを
使用してください。
･ 感電防止のため必ず保護接地を行ってくだ
さい。電源コンセントの保護接地端子に
アース線を確実に接続してください。
警 告
ࠗ
ࠬࡑ ࠠ࠺࠷ࠨࡦ
ࠗ
࠙ࡘ࠴࠷ࠨࡦ

接続・
設置する
Windows
®
Macintosh
Windows
®
Macintosh
Windows
®
Macintosh
USB
有線
LAN
無線
LAN
付 録
コンピューター
に接続する
11

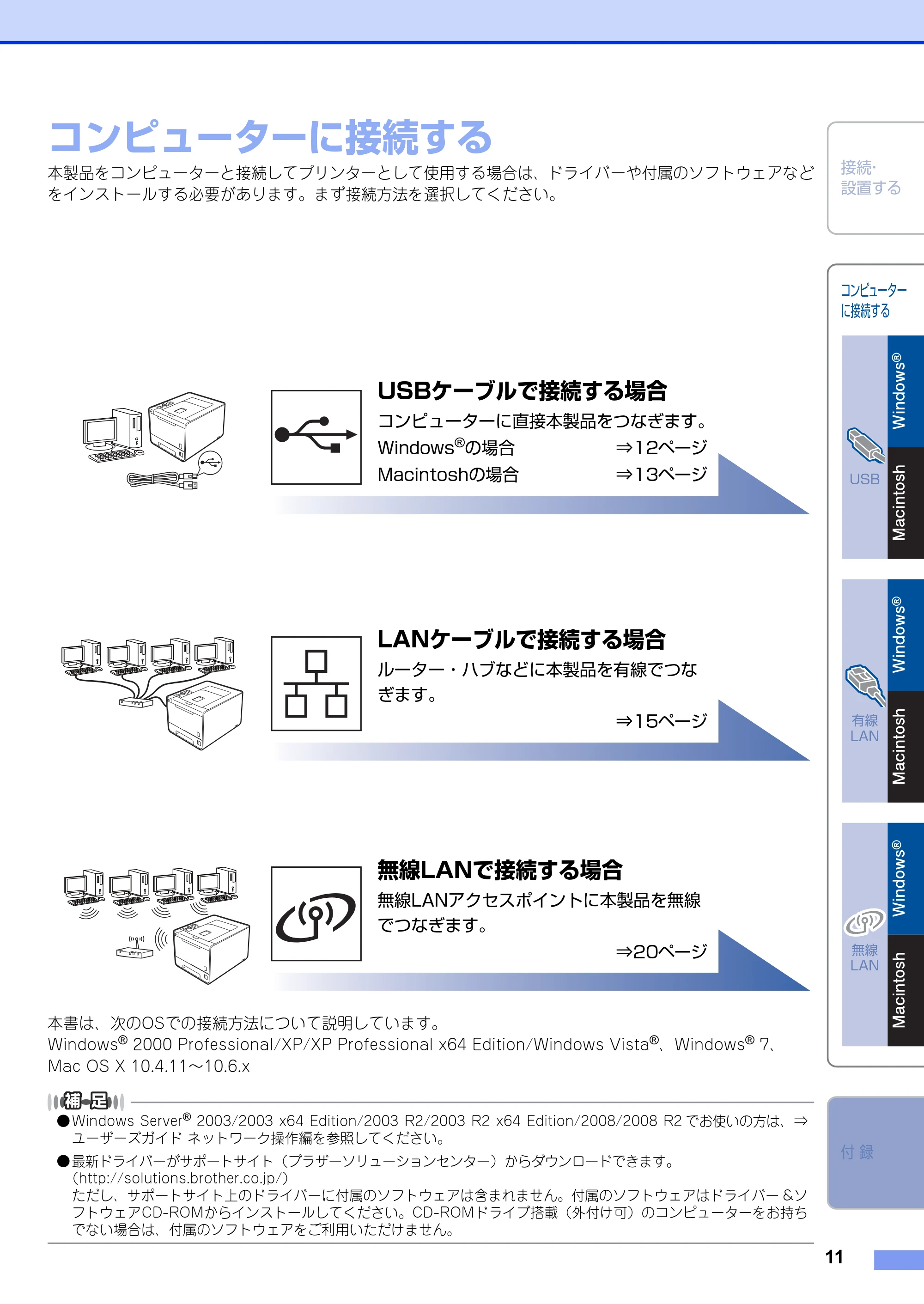

コンピューターに接続する
本製品をコンピューターと接続してプリンターとして使用する場合は、ドライバーや付属のソフトウェアなど
をインストールする必要があります。まず接続方法を選択してください。
本書は、次のOSでの接続方法について説明しています。
Windows
®
2000 Professional/XP/XP Professional x64 Edition/Windows Vista
®
、Windows
®
7、
Mac OS X 10.4.11～10.6.x

• Windows Server

®
2003/2003 x64 Edition/2003 R2/2003 R2 x64 Edition/2008/2008 R2 でお使いの方は、⇒
ユーザーズガイド ネットワーク操作編を参照してください。

• 最新ドライバーがサポートサイト（ブラザーソリューションセンター）からダウンロードできます。

（http://solutions.brother.co.jp/）
ただし、サポートサイト上のドライバーに付属のソフトウェアは含まれません。付属のソフトウェアはドライバー &ソ
フトウェアCD-ROMからインストールしてください。CD-ROMドライブ搭載（外付け可）のコンピューターをお持ち
でない場合は、付属のソフトウェアをご利用いただけません。
USBケーブルで接続する場合
コンピューターに直接本製品をつなぎます。
Windows
®
の場合 ⇒12ページ
Macintoshの場合 ⇒13ページ
LANケーブルで接続する場合
ルーター・ハブなどに本製品を有線でつな
ぎます。
⇒15ページ
無線LANで接続する場合
無線LANアクセスポイントに本製品を無線
でつなぎます。
⇒20ページ
STEP2 コンピューターに接続する

STEP2 コンピューターに接続する
12

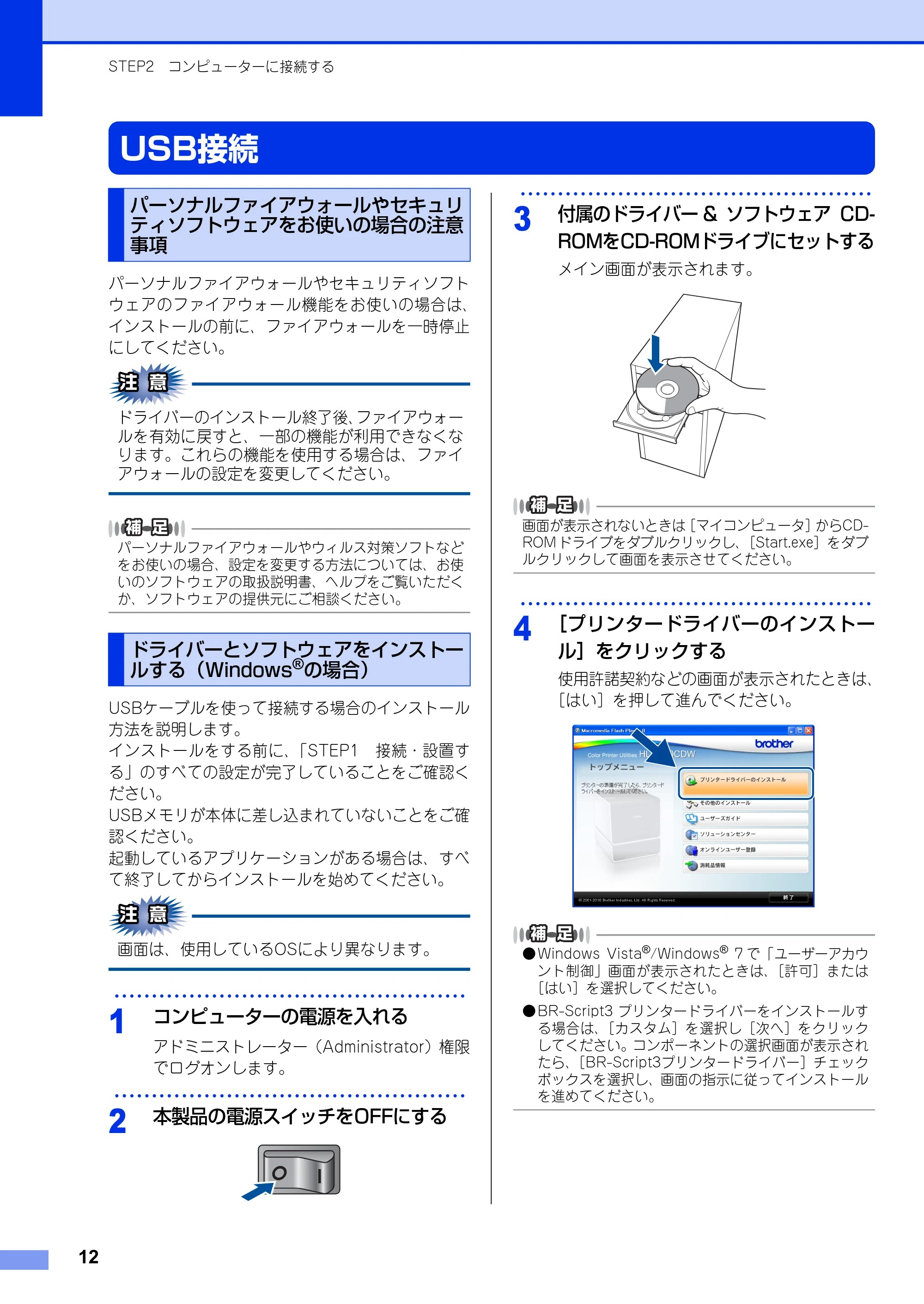

USB接続
パーソナルファイアウォールやセキュリティソフト
ウェアのファイアウォール機能をお使いの場合は、
インストールの前に、ファイアウォールを一時停止
にしてください。
ドライバーのインストール終了後、ファイアウォー
ルを有効に戻すと、一部の機能が利用できなくな
ります。これらの機能を使用する場合は、ファイ
アウォールの設定を変更してください。
パーソナルファイアウォールやウィルス対策ソフトなど
をお使いの場合、設定を変更する方法については、お使
いのソフトウェアの取扱説明書、ヘルプをご覧いただく
か、ソフトウェアの提供元にご相談ください。
USBケーブルを使って接続する場合のインストール
方法を説明します。
インストールをする前に、「STEP1 接続・設置す
る」のすべての設定が完了していることをご確認く
ださい。
USBメモリが本体に差し込まれていないことをご確
認ください。
起動しているアプリケーションがある場合は、すべ
て終了してからインストールを始めてください。
画面は、使用しているOSにより異なります。

･･･････････････････････････････････････････････
1
コンピューターの電源を入れる
アドミニストレーター（Administrator）権限
でログオンします。
･･･････････････････････････････････････････････
2
本製品の電源スイッチをOFFにする
･･･････････････････････････････････････････････
3
付属のドライバー & ソフトウェア CD-
ROMをCD-ROMドライブにセットする
メイン画面が表示されます。
画面が表示されないときは［マイコンピュータ］からCD-
ROM ドライブをダブルクリックし、［Start.exe］をダブ
ルクリックして画面を表示させてください。
･･･････････････････････････････････････････････
4
［プリンタードライバーのインストー
ル］をクリックする
使用許諾契約などの画面が表示されたときは、
［はい］を押して進んでください。

• Windows Vista

®
/Windows
®
7 で「ユーザーアカウ
ント制御」画面が表示されたときは、［許可］または
［はい］を選択してください。

• BR-Script3 プリンタードライバーをインストールす

る場合は、［カスタム］を選択し［次へ］をクリック
してください。コンポーネントの選択画面が表示され
たら、［BR-Script3プリンタードライバー］チェック
ボックスを選択し、画面の指示に従ってインストール
を進めてください。
パーソナルファイアウォールやセキュリ
ティソフトウェアをお使いの場合の注意
事項
ドライバーとソフトウェアをインストー
ルする（Windows
®
の場合）

接続・
設置する
Windows
®
Macintosh
Windows
®
Macintosh
Windows
®
Macintosh
USB
有線
LAN
無線
LAN
付 録
コンピューター
に接続する
13
･･･････････････････････････････････････････････
5
表示される画面に従って操作すると、
ケーブル接続画面が表示される
･･･････････････････････････････････････････････
6
本製品とコンピューターをUSBケーブ
ルで接続する
･ コンピューターにUSBケーブルを接続します。
･ 本製品にUSBケーブルを接続します。
･･･････････････････････････････････････････････
7
本製品の電源スイッチを ON にして、表
示される画面に従いセットアップを行う
自動的にインストールが再開されます。その間、ウィン
ドウが何度も開いたりする場合がありますが、そのまま
しばらくお待ちください。
インストールが完了しました。

• インストール完了後、印刷やその他の機能をご使用に

なるときに、セキュリティ許可を促す画面が表示され
ることがあります。この場合も許可してください。

• 「XML Paper Specification プリンタードライバー」

のご案内
XML Paper Specification プリンタードライバーは、
XML Paper Specification文書をプリントするのに適
した Windows Vista
®
、Windows
®
7 専用のプリン
タードライバーです。サポートサイト（ブラザーソ
リューションセンター）からダウンロードできます。
（http://solutions.brother.co.jp/）
USBケーブルを使って接続する場合のインストール
方法を説明します。
インストールをする前に、「STEP1 接続・設置す
る」のすべての設定が完了していることをご確認く
ださい。
USBメモリが本体に差し込まれていないことをご確
認ください。
起動しているアプリケーションがある場合は、すべ
て終了してからインストールを始めてください。
Mac OS X 10.4.0 ～ 10.4.10 をお 使い の方 は、
Mac OS X 10.4.11～10.6.xにアップグレードし
てください。
････････････････････････････････････････････････

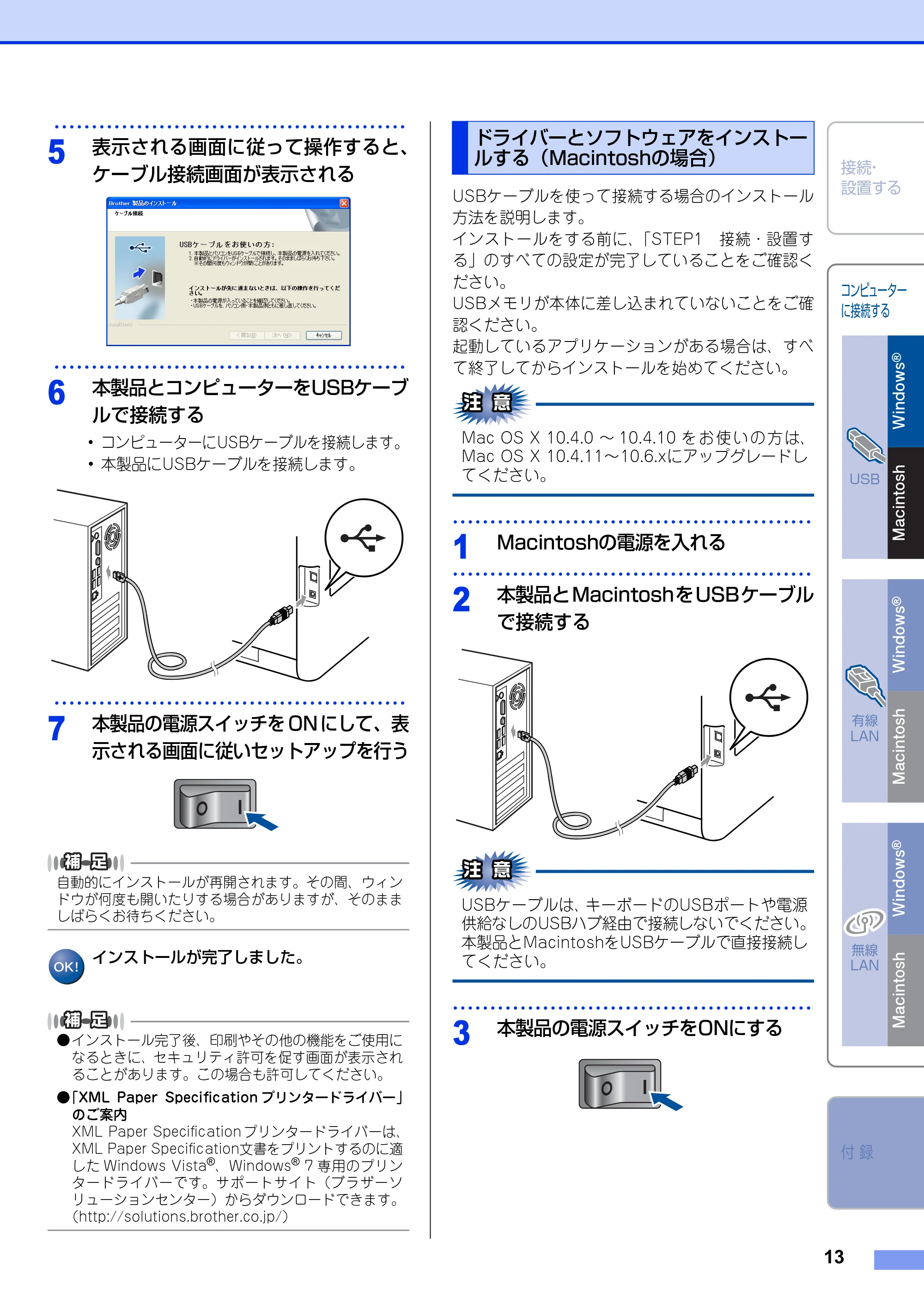

1
Macintoshの電源を入れる
････････････････････････････････････････････････
2
本製品とMacintoshをUSBケーブル
で接続する
USBケーブルは、キーボードのUSBポートや電源
供給なしのUSBハブ経由で接続しないでください。
本製品とMacintoshをUSBケーブルで直接接続し
てください。
････････････････････････････････････････････････
3
本製品の電源スイッチをONにする
ドライバーとソフトウェアをインストー
ルする（Macintoshの場合）

STEP2 コンピューターに接続する
14
･･･････････････････････････････････････････････

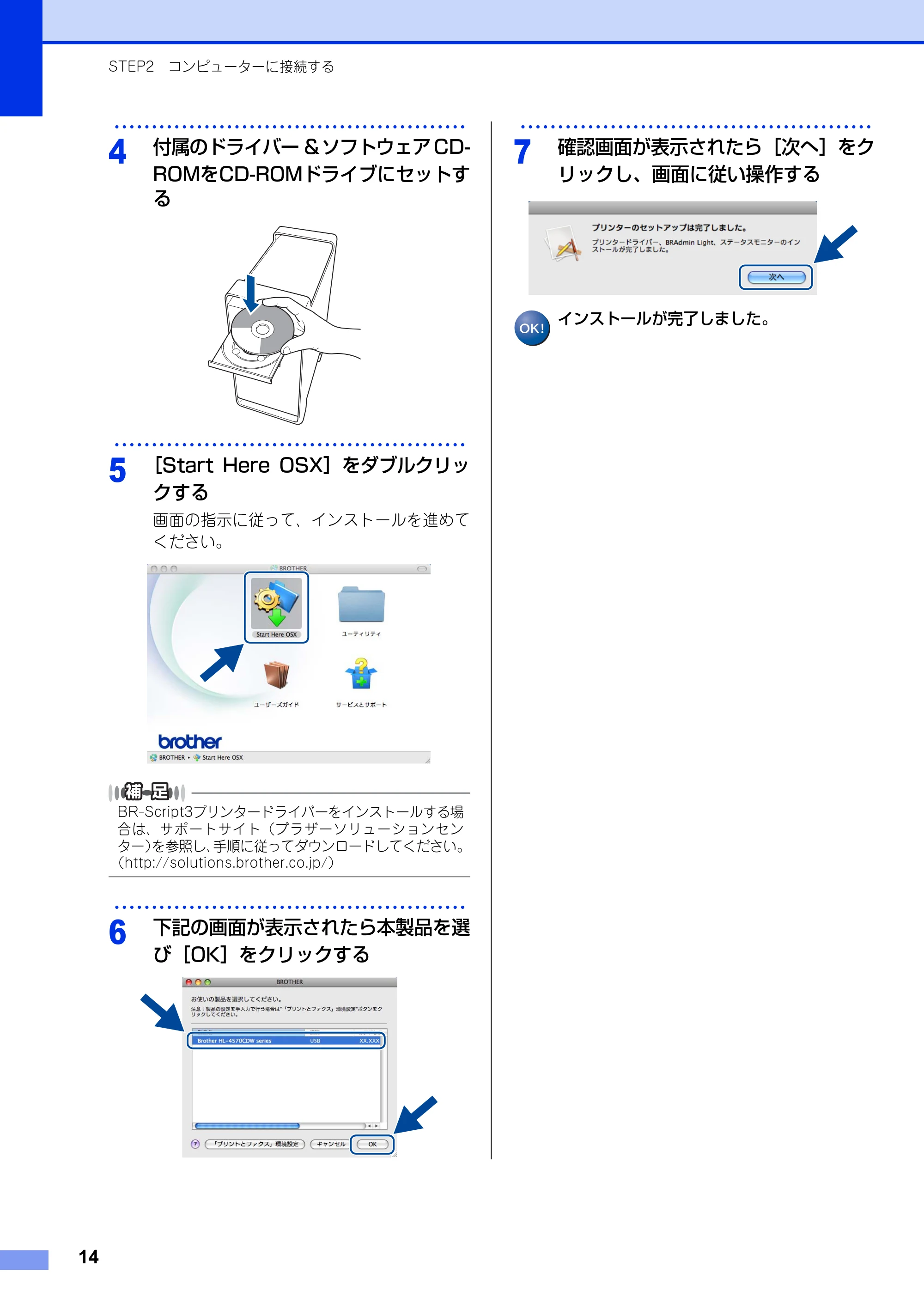

4
付属のドライバー &ソフトウェア CD-
ROMをCD-ROMドライブにセットす
る
･･･････････････････････････････････････････････
5
［Start Here OSX］をダブルクリッ
クする
画面の指示に従って、インストールを進めて
ください。
BR-Script3プリンタードライバーをインストールする場
合は、サポートサイト（ブラザーソリューションセン
ター）を参照し、手順に従ってダウンロードしてください。
（http://solutions.brother.co.jp/）
･･･････････････････････････････････････････････
6
下記の画面が表示されたら本製品を選
び［OK］をクリックする
･･･････････････････････････････････････････････
7
確認画面が表示されたら［次へ］をク

リックし、画面に従い操作する
インストールが完了しました。

接続・
設置する
Windows
®
Macintosh
Windows
®
Macintosh
Windows
®
Macintosh
USB
有線
LAN
無線
LAN
付 録
コンピューター
に接続する
15

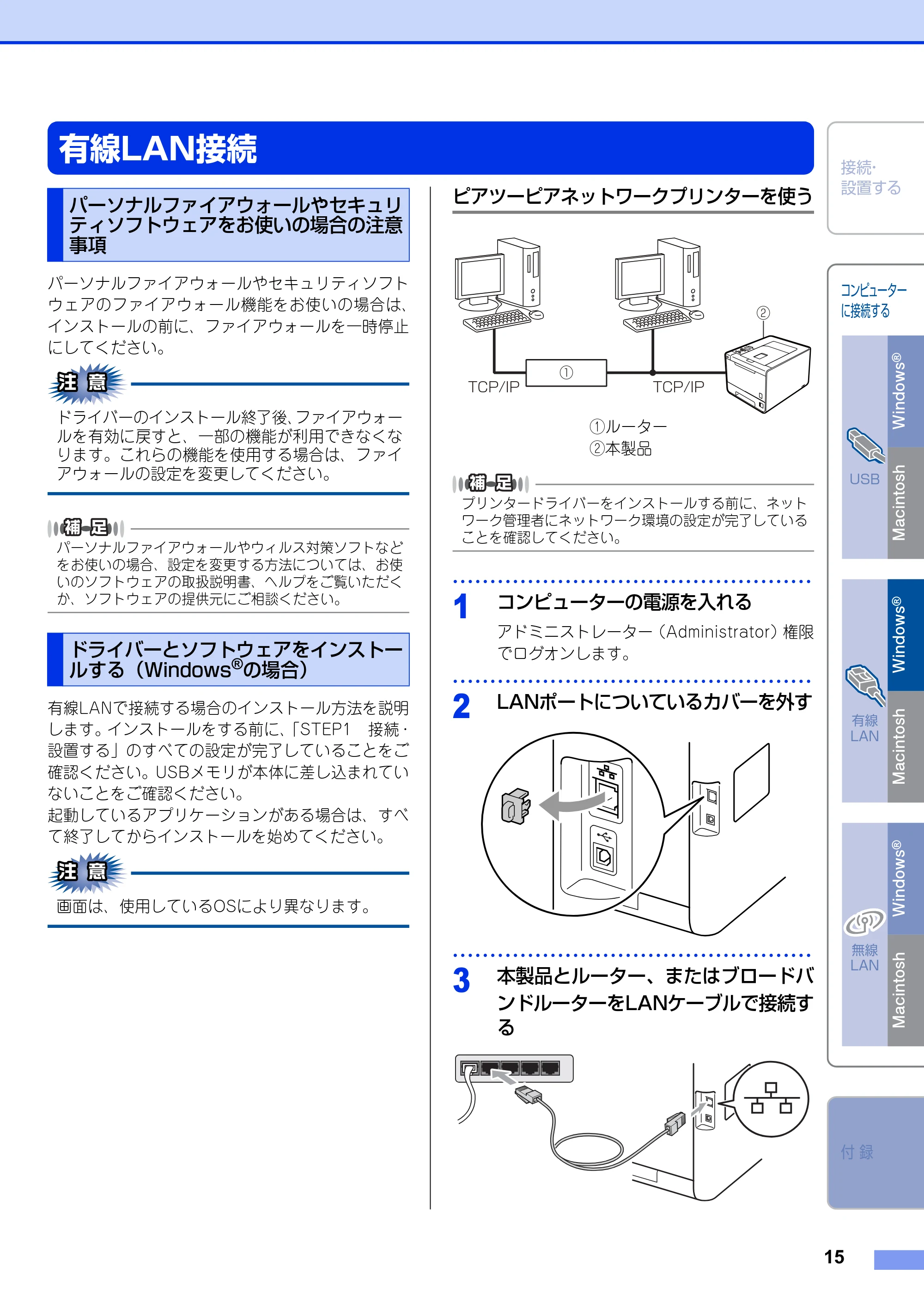

有線LAN接続
パーソナルファイアウォールやセキュリティソフト
ウェアのファイアウォール機能をお使いの場合は、
インストールの前に、ファイアウォールを一時停止
にしてください。
ドライバーのインストール終了後、ファイアウォー
ルを有効に戻すと、一部の機能が利用できなくな
ります。これらの機能を使用する場合は、ファイ
アウォールの設定を変更してください。
パーソナルファイアウォールやウィルス対策ソフトなど
をお使いの場合、設定を変更する方法については、お使
いのソフトウェアの取扱説明書、ヘルプをご覧いただく
か、ソフトウェアの提供元にご相談ください。
有線LANで接続する場合のインストール方法を説明
します。インストールをする前に、「STEP1 接続・
設置する」のすべての設定が完了していることをご
確認ください。USBメモリが本体に差し込まれてい
ないことをご確認ください。

起動しているアプリケーションがある場合は、すべ
て終了してからインストールを始めてください。
画面は、使用しているOSにより異なります。
ピアツーピアネットワークプリンターを使う
①ルーター
②本製品
プリンタードライバーをインストールする前に、ネット
ワーク管理者にネットワーク環境の設定が完了している
ことを確認してください。
････････････････････････････････････････････････
1
コンピューターの電源を入れる
アドミニストレーター（Administrator）権限
でログオンします。
････････････････････････････････････････････････
2
LANポートについているカバーを外す
････････････････････････････････････････････････
3
本製品とルーター、またはブロードバ
ンドルーターをLANケーブルで接続す
る
パーソナルファイアウォールやセキュリ
ティソフトウェアをお使いの場合の注意
事項
ドライバーとソフトウェアをインストー

ルする（Windows
®
の場合）
TCP/IPTCP/IP
①
②

STEP2 コンピューターに接続する
16
･･･････････････････････････････････････････････

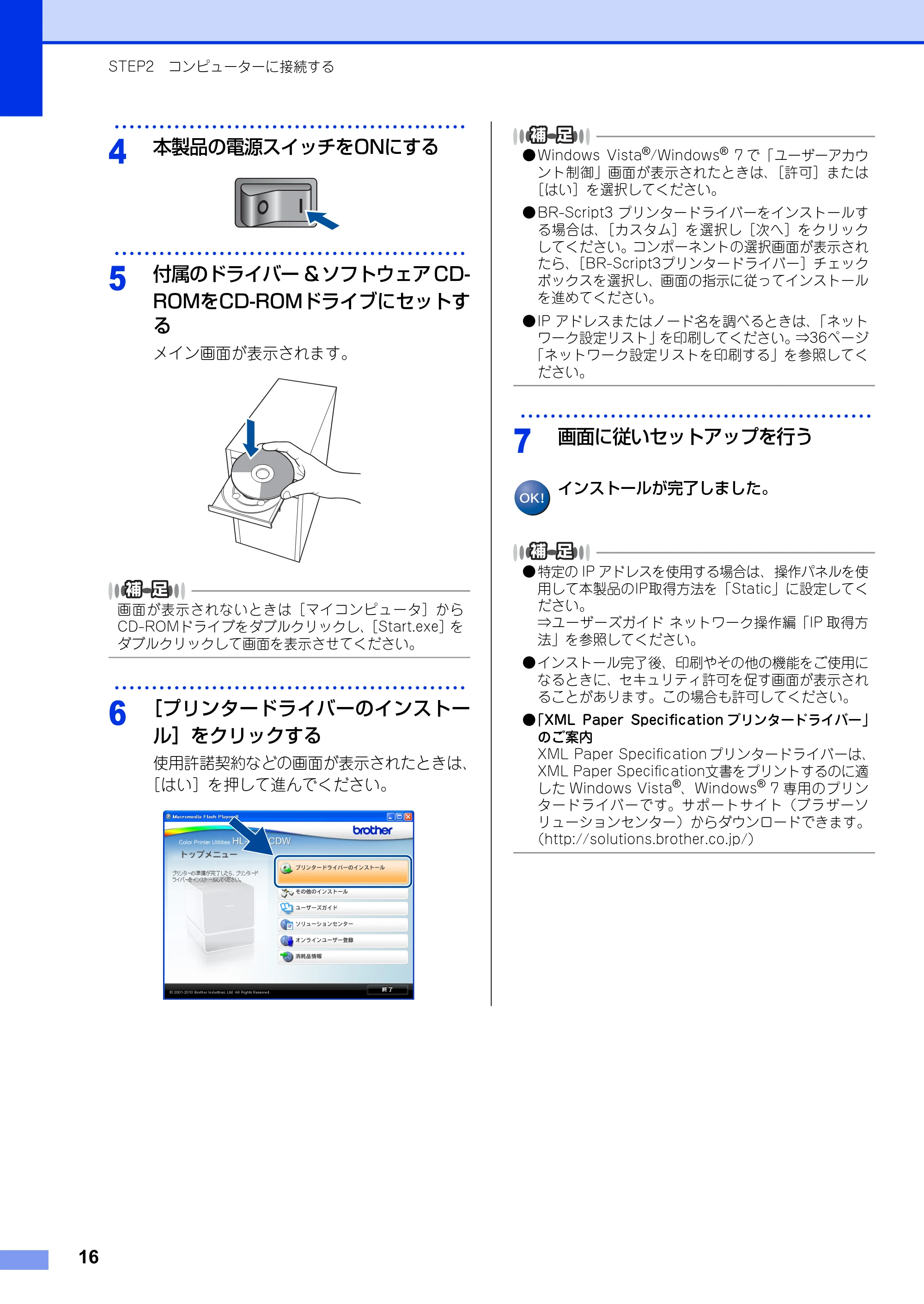

4
本製品の電源スイッチをONにする
･･･････････････････････････････････････････････
5
付属のドライバー &ソフトウェア CD-
ROMをCD-ROMドライブにセットす
る
メイン画面が表示されます。
画面が表示されないときは［マイコンピュータ］から
CD-ROMドライブをダブルクリックし、［Start.exe］を
ダブルクリックして画面を表示させてください。
･･･････････････････････････････････････････････
6
［プリンタードライバーのインストー
ル］をクリックする
使用許諾契約などの画面が表示されたときは、
［はい］を押して進んでください。

• Windows Vista

®
/Windows
®
7 で「ユーザーアカウ
ント制御」画面が表示されたときは、［許可］または
［はい］を選択してください。

• BR-Script3 プリンタードライバーをインストールす

る場合は、［カスタム］を選択し［次へ］をクリック
してください。コンポーネントの選択画面が表示され
たら、［BR-Script3プリンタードライバー］チェック
ボックスを選択し、画面の指示に従ってインストール
を進めてください。

• IP アドレスまたはノード名を調べるときは、「ネット

ワーク設定リスト」を印刷してください。⇒36ページ
「ネットワーク設定リストを印刷する」を参照してく
ださい。
･･･････････････････････････････････････････････
7
画面に従いセットアップを行う
インストールが完了しました。

• 特定の IP アドレスを使用する場合は、操作パネルを使

用して本製品のIP取得方法を「Static」に設定してく
ださい。
⇒ユーザーズガイド ネットワーク操作編「IP 取得方
法」を参照してください。

• インストール完了後、印刷やその他の機能をご使用に

なるときに、セキュリティ許可を促す画面が表示され
ることがあります。この場合も許可してください。

• 「XML Paper Specification プリンタードライバー」

のご案内
XML Paper Specification プリンタードライバーは、
XML Paper Specification文書をプリントするのに適
した Windows Vista
®
、Windows
®
7 専用のプリン
タードライバーです。サポートサイト（ブラザーソ
リューションセンター）からダウンロードできます。
（http://solutions.brother.co.jp/）

接続・
設置する
Windows
®
Macintosh
Windows
®
Macintosh
Windows
®
Macintosh
USB
有線
LAN
無線
LAN
付 録
コンピューター
に接続する
17

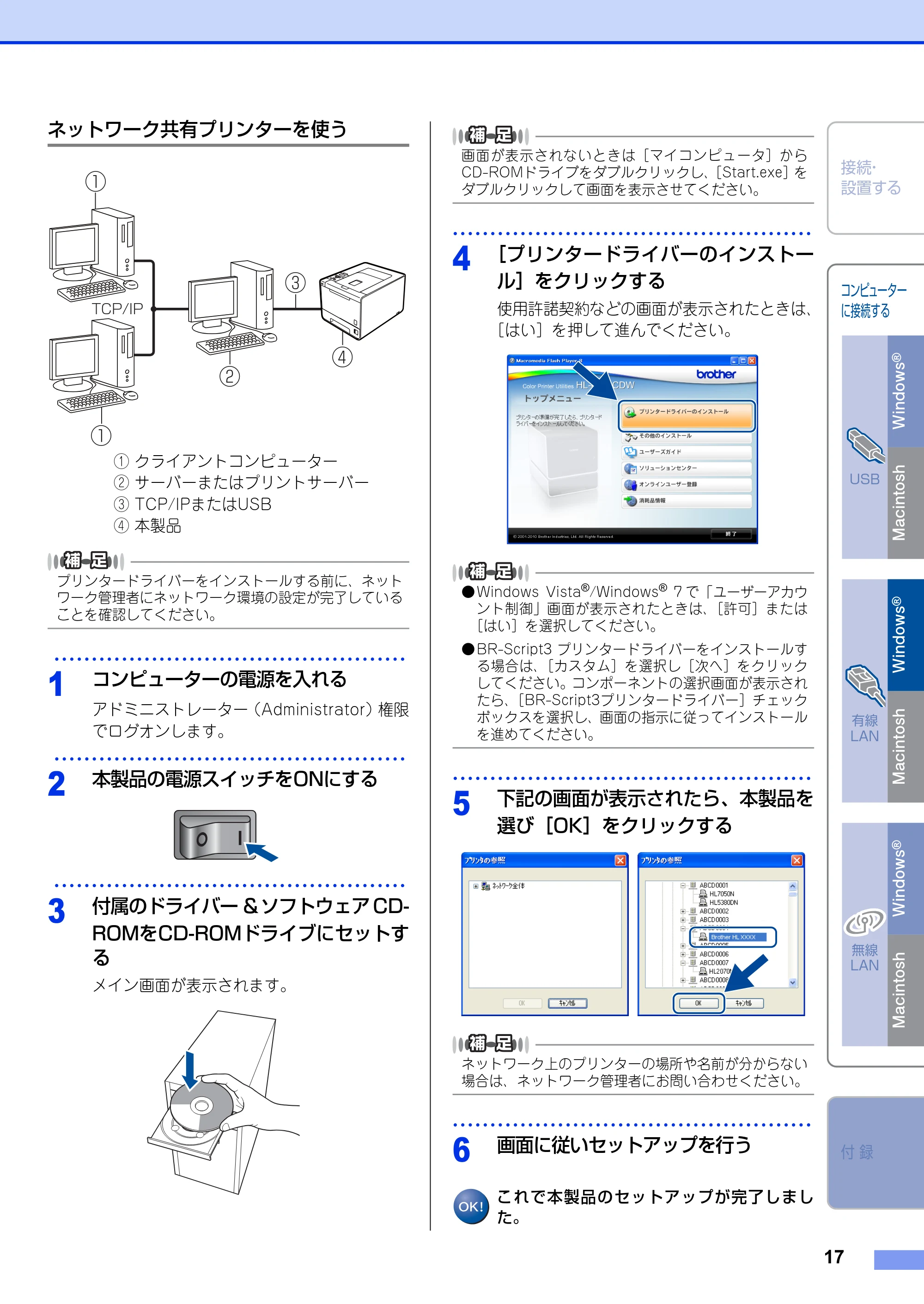

ネットワーク共有プリンターを使う
① クライアントコンピューター
② サーバーまたはプリントサーバー
③ TCP/IPまたはUSB
④ 本製品
プリンタードライバーをインストールする前に、ネット
ワーク管理者にネットワーク環境の設定が完了している
ことを確認してください。
･･･････････････････････････････････････････････
1
コンピューターの電源を入れる
アドミニストレーター（Administrator）権限
でログオンします。
･･･････････････････････････････････････････････
2
本製品の電源スイッチをONにする
･･･････････････････････････････････････････････
3
付属のドライバー &ソフトウェア CD-
ROMをCD-ROMドライブにセットす

る
メイン画面が表示されます。
画面が表示されないときは［マイコンピュータ］から
CD-ROMドライブをダブルクリックし、［Start.exe］を
ダブルクリックして画面を表示させてください。
････････････････････････････････････････････････
4
［プリンタードライバーのインストー
ル］をクリックする
使用許諾契約などの画面が表示されたときは、
［はい］を押して進んでください。

• Windows Vista

®
/Windows
®
7 で「ユーザーアカウ
ント制御」画面が表示されたときは、［許可］または
［はい］を選択してください。

• BR-Script3 プリンタードライバーをインストールす

る場合は、［カスタム］を選択し［次へ］をクリック
してください。コンポーネントの選択画面が表示され
たら、［BR-Script3プリンタードライバー］チェック
ボックスを選択し、画面の指示に従ってインストール
を進めてください。
････････････････････････････････････････････････
5
下記の画面が表示されたら、本製品を
選び［OK］をクリックする
ネットワーク上のプリンターの場所や名前が分からない
場合は、ネットワーク管理者にお問い合わせください。
････････････････････････････････････････････････
6
画面に従いセットアップを行う
これで本製品のセットアップが完了しまし
た。
①
①
②
TCP/IP
③
④

STEP2 コンピューターに接続する
18

• インストール完了後、印刷やその他の機能をご使用に

なるときに、セキュリティ許可を促す画面が表示され
ることがあります。この場合も許可してください。

• 「XML Paper Specification プリンタードライバー」

のご案内
XML Paper Specification プリンタードライバーは、
XML Paper Specification文書をプリントするのに適
した Windows Vista
®
、Windows
®
7 専用のプリン
タードライバーです。サポートサイト（ブラザーソ
リューションセンター）からダウンロードできます。
（http://solutions.brother.co.jp/）

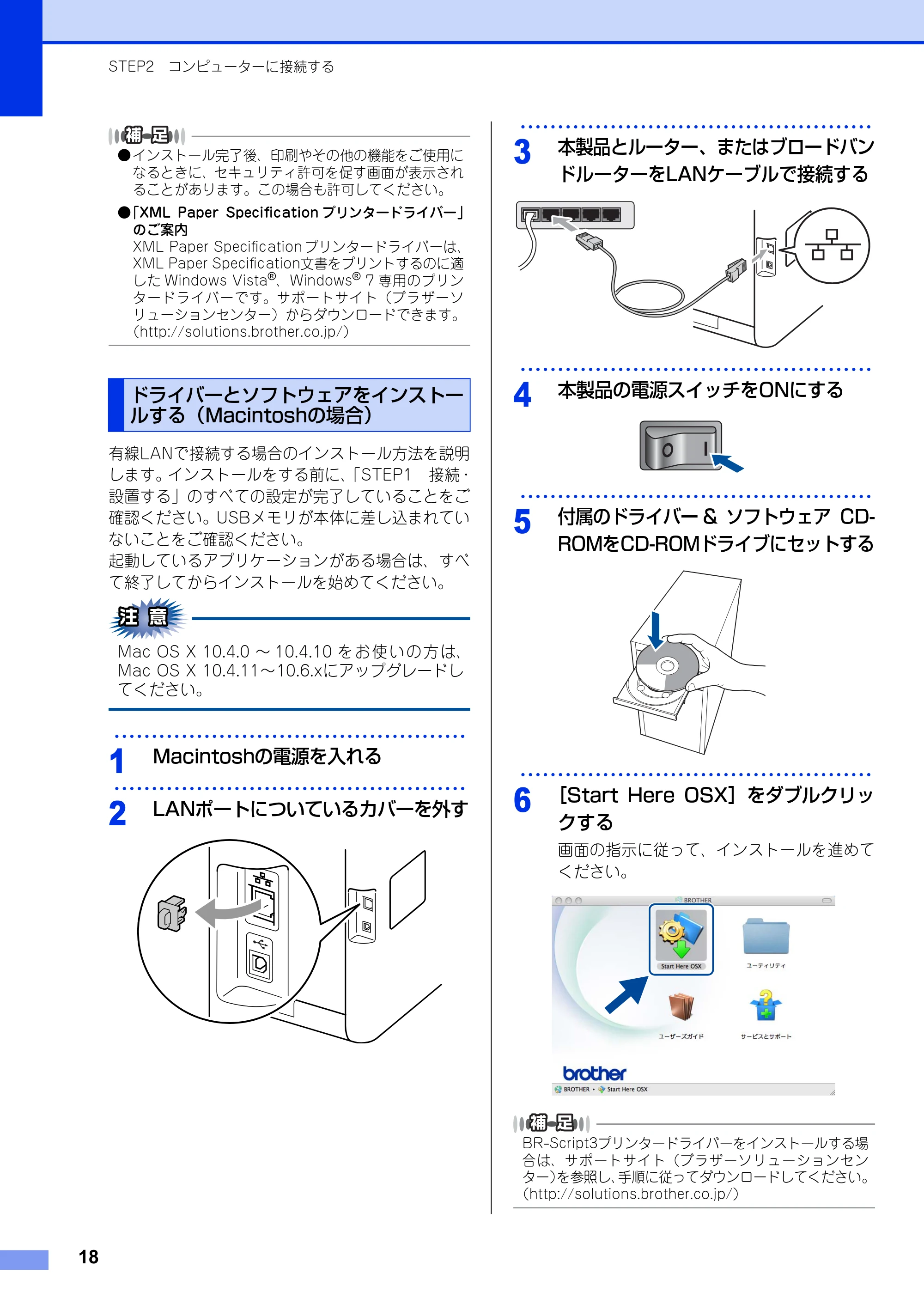

有線LANで接続する場合のインストール方法を説明
します。インストールをする前に、「STEP1 接続・
設置する」のすべての設定が完了していることをご
確認ください。USBメモリが本体に差し込まれてい
ないことをご確認ください。
起動しているアプリケーションがある場合は、すべ
て終了してからインストールを始めてください。
Mac OS X 10.4.0 ～ 10.4.10 を お使 いの方 は、
Mac OS X 10.4.11～10.6.xにアップグレードし
てください。
･･･････････････････････････････････････････････

1
Macintoshの電源を入れる
･･･････････････････････････････････････････････
2
LANポートについているカバーを外す
･･･････････････････････････････････････････････
3
本製品とルーター、またはブロードバン
ドルーターをLANケーブルで接続する
･･･････････････････････････････････････････････
4
本製品の電源スイッチをONにする
･･･････････････････････････････････････････････
5
付属のドライバー & ソフトウェア CD-
ROMをCD-ROMドライブにセットする
･･･････････････････････････････････････････････
6
［Start Here OSX］をダブルクリッ
クする
画面の指示に従って、インストールを進めて
ください。
BR-Script3プリンタードライバーをインストールする場

合は、サポートサイト（ブラザーソリューションセン
ター）を参照し、手順に従ってダウンロードしてください。
（http://solutions.brother.co.jp/）
ドライバーとソフトウェアをインストー
ルする（Macintoshの場合）

接続・
設置する
Windows
®
Macintosh
Windows
®
Macintosh
Windows
®
Macintosh
USB
有線
LAN
無線
LAN
付 録
コンピューター
に接続する
19
･･･････････････････････････････････････････････

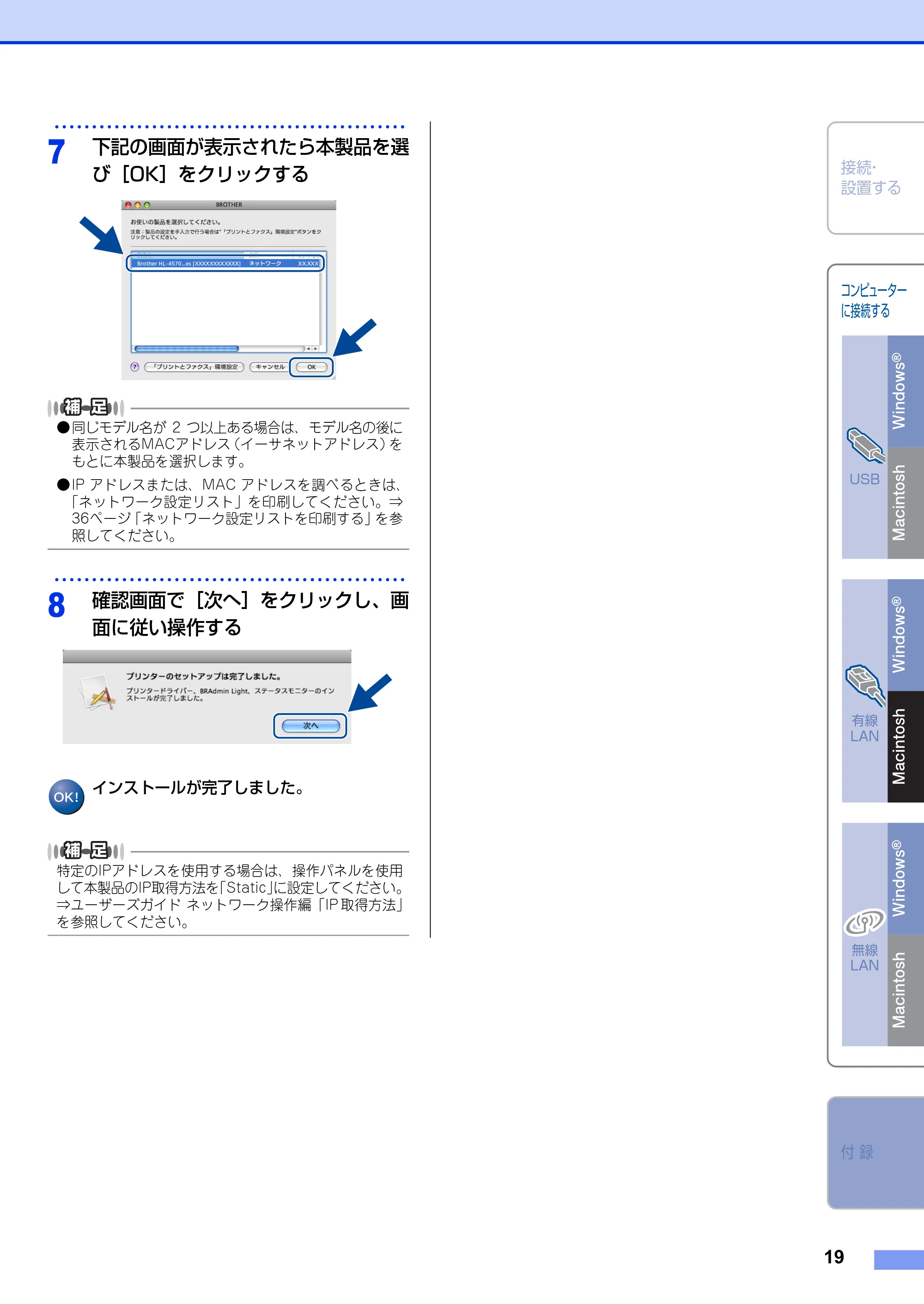

7
下記の画面が表示されたら本製品を選
び［OK］をクリックする

• 同じモデル名が 2 つ以上ある場合は、モデル名の後に

表示されるMACアドレス（イーサネットアドレス）を
もとに本製品を選択します。

• IP アドレスまたは、MAC アドレスを調べるときは、

「ネットワーク設定リスト」を印刷してください。⇒
36ページ「ネットワーク設定リストを印刷する」を参
照してください。
･･･････････････････････････････････････････････
8
確認画面で［次へ］をクリックし、画
面に従い操作する
インストールが完了しました。
特定のIPアドレスを使用する場合は、操作パネルを使用
して本製品のIP取得方法を「Static」に設定してください。
⇒ユーザーズガイド ネットワーク操作編「IP 取得方法」
を参照してください。

STEP2 コンピューターに接続する
20

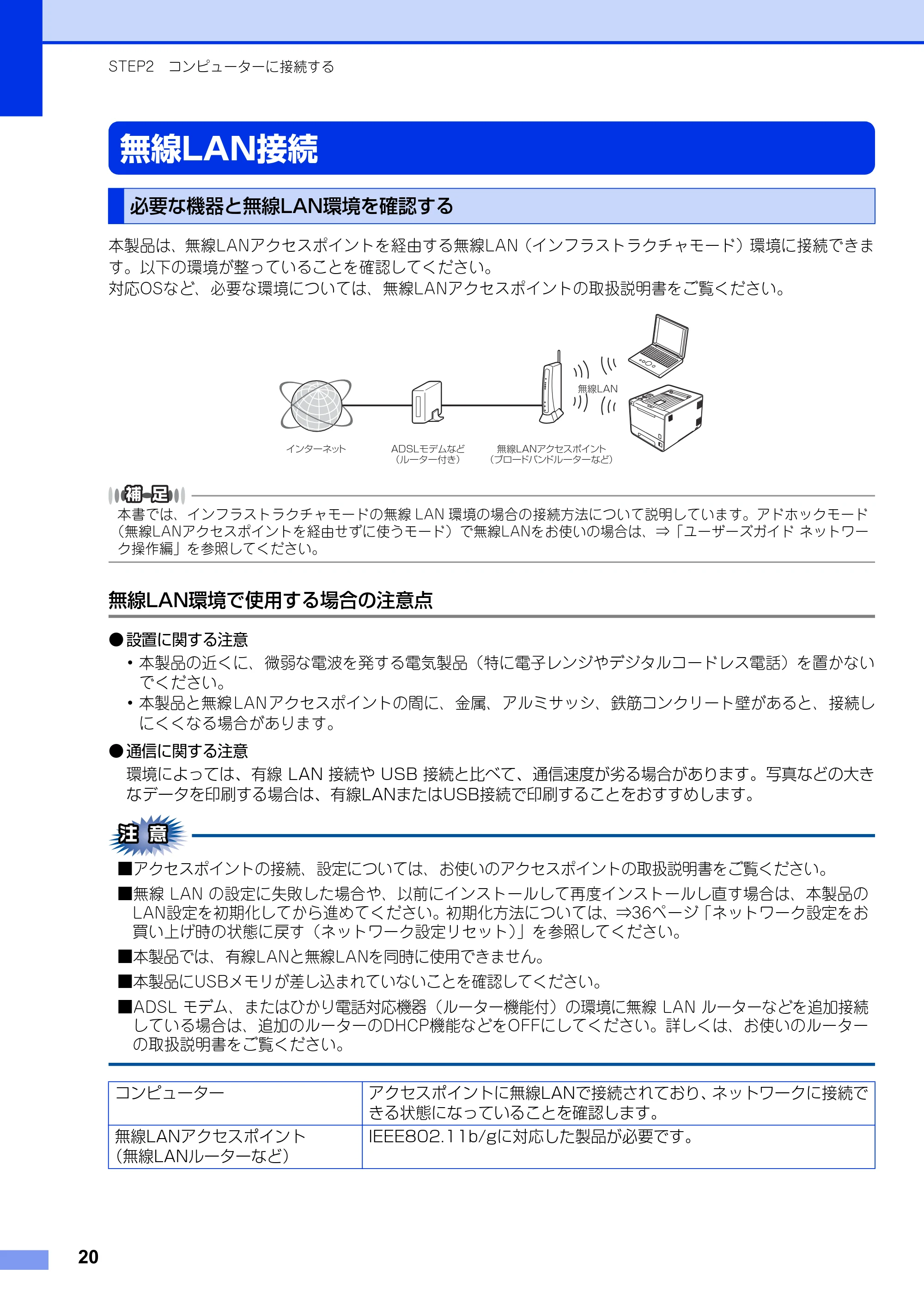

無線LAN接続
本製品は、無線LANアクセスポイントを経由する無線LAN（インフラストラクチャモード）環境に接続できま
す。以下の環境が整っていることを確認してください。
対応OSなど、必要な環境については、無線LANアクセスポイントの取扱説明書をご覧ください。
本書では、インフラストラクチャモードの無線 LAN 環境の場合の接続方法について説明しています。アドホックモード
（無線LANアクセスポイントを経由せずに使うモード）で無線LANをお使いの場合は、⇒「ユーザーズガイド ネットワー
ク操作編」を参照してください。
無線LAN環境で使用する場合の注意点

• 設置に関する注意

･ 本製品の近くに、微弱な電波を発する電気製品（特に電子レンジやデジタルコードレス電話）を置かない
でください。
･ 本製品と無線LANアクセスポイントの間に、金属、アルミサッシ、鉄筋コンクリート壁があると、接続し
にくくなる場合があります。

• 通信に関する注意

環境によっては、有線 LAN 接続や USB 接続と比べて、通信速度が劣る場合があります。写真などの大き
なデータを印刷する場合は、有線LANまたはUSB接続で印刷することをおすすめします。
■アクセスポイントの接続、設定については、お使いのアクセスポイントの取扱説明書をご覧ください。
■無線 LAN の設定に失敗した場合や、以前にインストールして再度インストールし直す場合は、本製品の
LAN設定を初期化してから進めてください。初期化方法については、⇒36ページ「ネットワーク設定をお
買い上げ時の状態に戻す（ネットワーク設定リセット）」を参照してください。
■本製品では、有線LANと無線LANを同時に使用できません。
■本製品にUSBメモリが差し込まれていないことを確認してください。
■ADSL モデム、またはひかり電話対応機器（ルーター機能付）の環境に無線 LAN ルーターなどを追加接続
している場合は、追加のルーターのDHCP機能などをOFFにしてください。詳しくは、お使いのルーター
の取扱説明書をご覧ください。

必要な機器と無線LAN環境を確認する
インターネット
無線LAN
ADSLモデムなど
（ルーター付き）
無線LANアクセスポイント
（ブロードバンドルーターなど）
コンピューター アクセスポイントに無線LANで接続されており、ネットワークに接続で
きる状態になっていることを確認します。
無線LANアクセスポイント
（無線LANルーターなど）
IEEE802.11b/gに対応した製品が必要です。

接続・
設置する
Windows
®
Macintosh
Windows
®
Macintosh
Windows
®
Macintosh
コンピューター
に接続する
USB
有線
LAN
無線
LAN
付 録
21

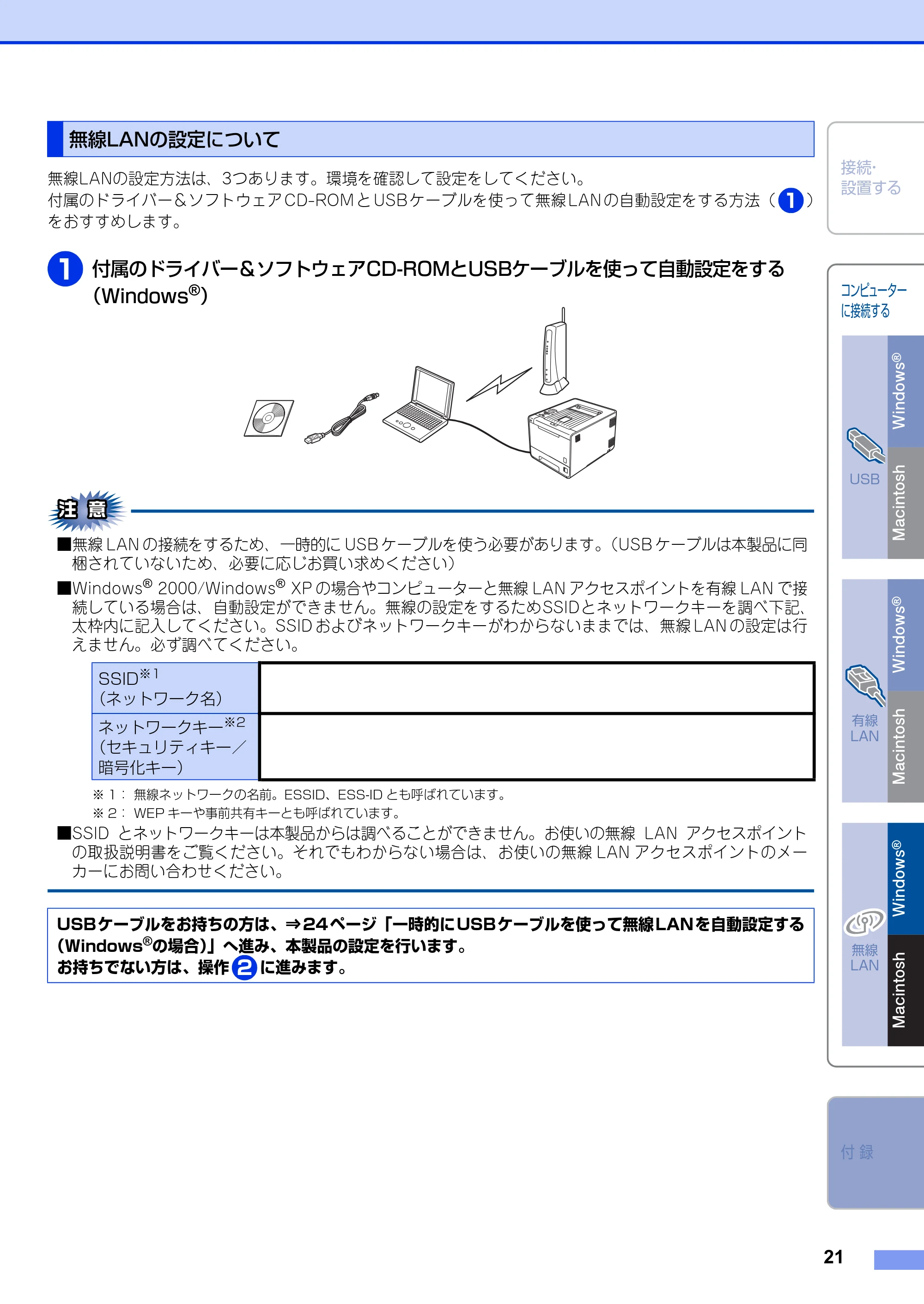

無線LANの設定方法は、3つあります。環境を確認して設定をしてください。
付属のドライバー＆ソフトウェア CD-ROM と USB ケーブルを使って無線 LAN の自動設定をする方法（ ）
をおすすめします。
付属のドライバー＆ソフトウェアCD-ROMとUSBケーブルを使って自動設定をする
（Windows
®
）
■無線 LAN の接続をするため、一時的に USB ケーブルを使う必要があります。（USB ケーブルは本製品に同
梱されていないため、必要に応じお買い求めください）
■Windows
®
2000/Windows
®
XP の場合やコンピューターと無線 LAN アクセスポイントを有線 LAN で接
続している場合は、自動設定ができません。無線の設定をするためSSIDとネットワークキーを調べ下記、
太枠内に記入してください。SSID およびネットワークキーがわからないままでは、無線 LAN の設定は行

えません。必ず調べてください。
※ 1： 無線ネットワークの名前。ESSID、ESS-ID とも呼ばれています。
※ 2： WEP キーや事前共有キーとも呼ばれています。
■SSID とネットワークキーは本製品からは調べることができません。お使いの無線 LAN アクセスポイント
の取扱説明書をご覧ください。それでもわからない場合は、お使いの無線 LAN アクセスポイントのメー
カーにお問い合わせください。
無線LANの設定について
SSID
※1
（ネットワーク名）
ネットワークキー
※2
（セキュリティキー／
暗号化キー）
1
1
USBケーブルをお持ちの方は、⇒ 24ページ「一時的にUSBケーブルを使って無線 LANを自動設定する
（Windows
®
の場合）」へ進み、本製品の設定を行います。
お持ちでない方は、操作 に進みます。2

STEP2 コンピューターに接続する
22
WPSまたはAOSS™機能を使って自動設定する（Windows
®
/Macintosh）
お使いの無線LANアクセスポイントに、以下のロゴマークが付いている場合、本製品と無線LANアクセ
スポイント（無線LANルーターなど）の接続・設定をかんたんに行うことができます。
お使いの無線LANアクセスポイントがWPSまたは、AOSS™に対応しているかどうかわからない場合は、メーカーにお問
い合わせください。
SSIDとネットワークキーを本製品の操作パネルから入力して手動設定する
（Windows
®
/Macintosh）
SSIDおよびネットワークキーがわからないままでは、手動設定は行えません。必ず調べてください。
※ 1： 無線ネットワークの名前。ESSID、ESS-ID とも呼ばれています。
※ 2： WEP キーや事前共有キーとも呼ばれています。
SSID とネットワークキーは本製品からは調べることができません。お使いの無線 LAN アクセスポイントの
取扱説明書をご覧ください。それでもわからない場合は、お使いの無線LANアクセスポイントのメーカーに

お問い合わせください。

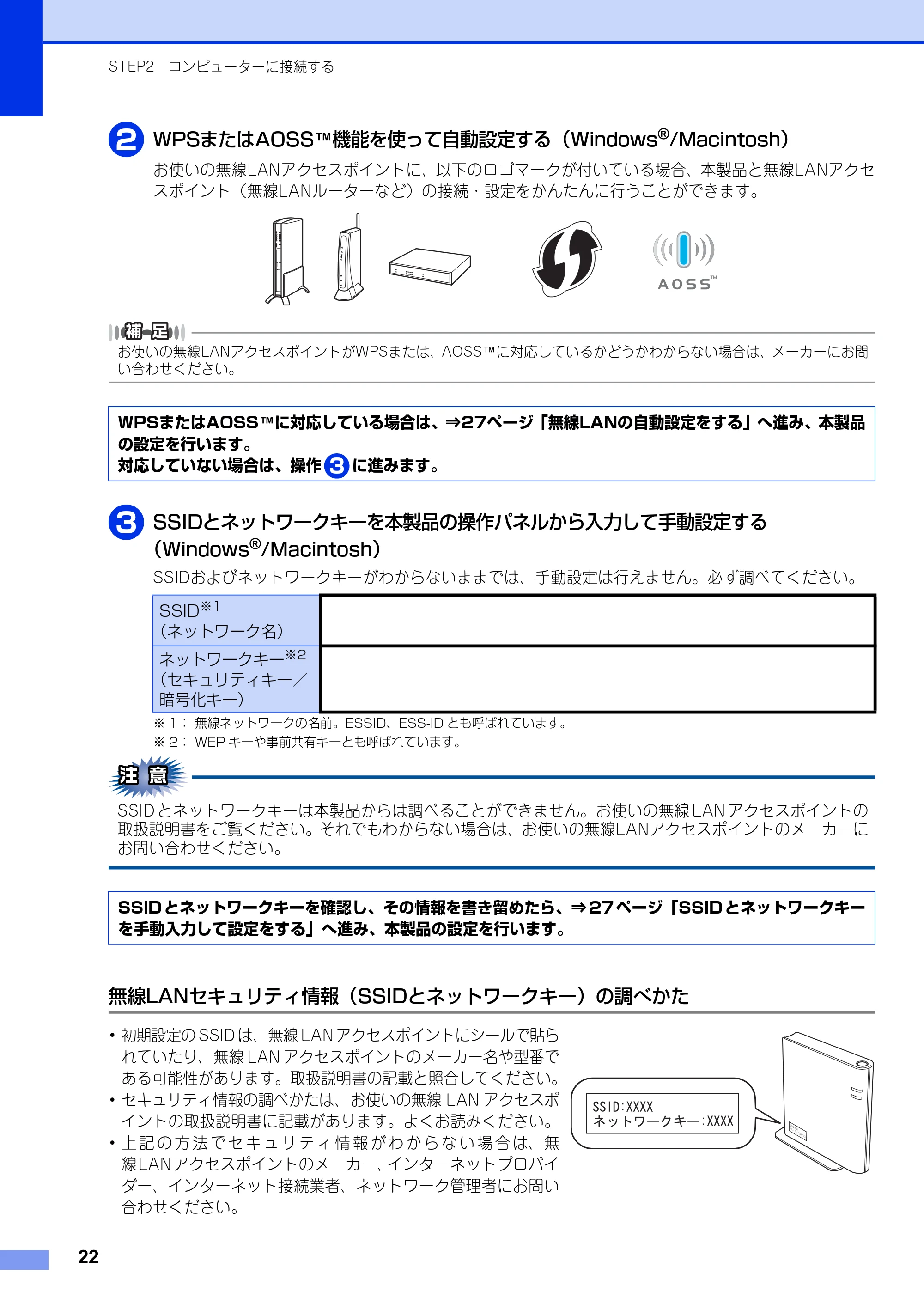

無線LANセキュリティ情報（SSIDとネットワークキー）の調べかた
･ 初期設定の SSID は、無線 LAN アクセスポイントにシールで貼ら
れていたり、無線 LAN アクセスポイントのメーカー名や型番で
ある可能性があります。取扱説明書の記載と照合してください。
･ セキュリティ情報の調べかたは、お使いの無線 LAN アクセスポ
イントの取扱説明書に記載があります。よくお読みください。
･ 上 記 の 方 法 で セ キ ュ リ テ ィ 情 報 が わ か ら な い 場 合 は、無
線LANアクセスポイントのメーカー、インターネットプロバイ
ダー、インターネット接続業者、ネットワーク管理者にお問い
合わせください。
2
WPSまたはAOSS™に対応している場合は、⇒27ページ「無線LANの自動設定をする」へ進み、本製品
の設定を行います。
対応していない場合は、操作 に進みます。
SSID
※1
（ネットワーク名）
ネットワークキー
※2
（セキュリティキー／
暗号化キー）
3
3
SSID とネットワークキーを確認し、その情報を書き留めたら、⇒ 27 ページ「SSID とネットワークキー

を手動入力して設定をする」へ進み、本製品の設定を行います。
55+&::::
::::࡯ࠠࠢ࡯ࡢ࠻࠶ࡀ

接続・
設置する
付 録
Windows
®
Macintosh
Windows
®
Macintosh
Windows
®
Macintosh
USB
有線
LAN
無線
LAN
コンピューター
に接続する
23
パーソナルファイアウォールやセキュリティソフト
ウェアのファイアウォール機能をお使いの場合は、
インストールの前に、ファイアウォールを一時停止
にしてください。
ドライバーのインストール終了後、ファイアウォー
ルを有効に戻すと、一部の機能が利用できなくな
ります。これらの機能を使用する場合は、ファイ
アウォールの設定を変更してください。
パーソナルファイアウォールやウィルス対策ソフトなど
をお使いの場合、設定を変更する方法については、お使
いのソフトウェアの取扱説明書、ヘルプをご覧いただく
か、ソフトウェアの提供元にご相談ください。

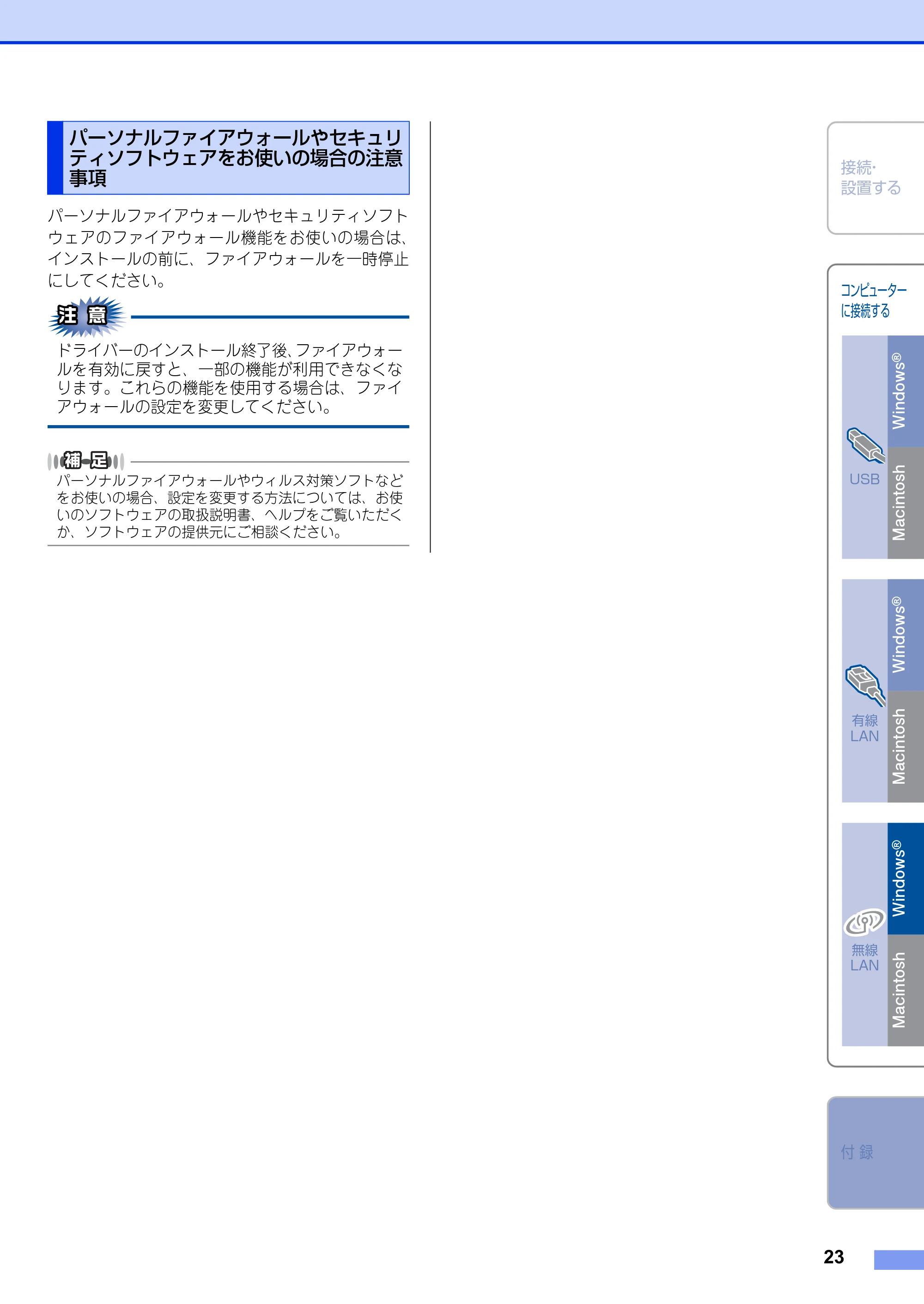

パーソナルファイアウォールやセキュリ
ティソフトウェアをお使いの場合の注意
事項

STEP2 コンピューターに接続する
24

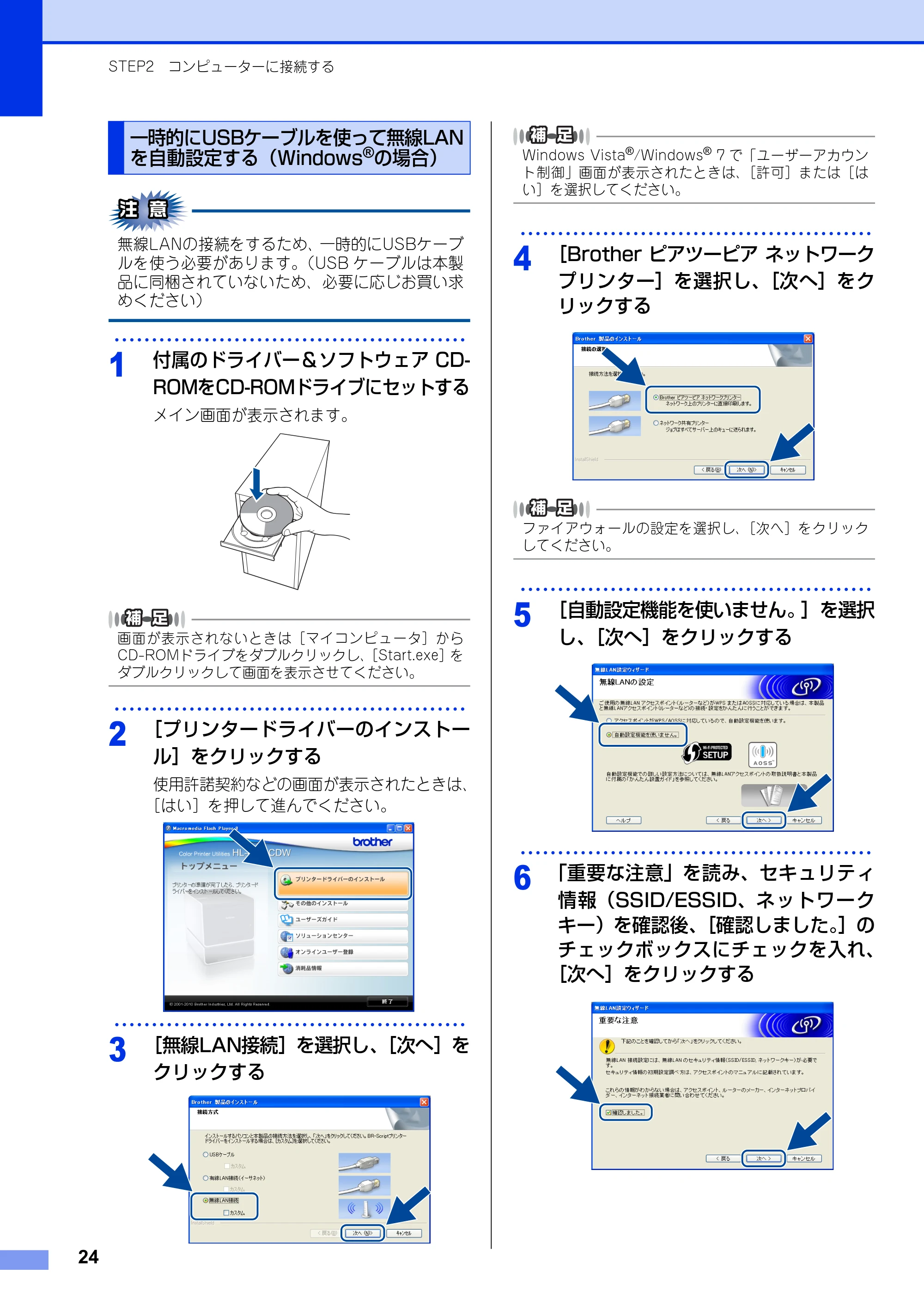

無線LANの接続をするため、一時的にUSBケーブ
ルを使う必要があります。（USB ケーブルは本製
品に同梱されていないため、必要に応じお買い求
めください）
･･･････････････････････････････････････････････
1
付属のドライバー＆ソフトウェア CD-
ROMをCD-ROMドライブにセットする
メイン画面が表示されます。
画面が表示されないときは［マイコンピュータ］から
CD-ROMドライブをダブルクリックし、［Start.exe］を
ダブルクリックして画面を表示させてください。
･･･････････････････････････････････････････････
2
［プリンタードライバーのインストー
ル］をクリックする
使用許諾契約などの画面が表示されたときは、
［はい］を押して進んでください。
･･･････････････････････････････････････････････
3
［無線LAN接続］を選択し、［次へ］を

クリックする
Windows Vista
®
/Windows
®
7 で「ユーザーアカウン
ト制御」画面が表示されたときは、［許可］または［は
い］を選択してください。
･･･････････････････････････････････････････････
4
［Brother ピアツーピア ネットワーク
プリンター］を選択し、［次へ］をク
リックする
ファイアウォールの設定を選択し、［次へ］をクリック
してください。
･･･････････････････････････････････････････････
5
［自動設定機能を使いません。］を選択
し、［次へ］をクリックする
･･･････････････････････････････････････････････
6
「重要な注意」を読み、セキュリティ
情報（SSID/ESSID、ネットワーク
キー）を確認後、［確認しました。］の
チェックボックスにチェックを入れ、
［次へ］をクリックする
一時的にUSBケーブルを使って無線LAN
を自動設定する（Windows

®
の場合）

接続・
設置する
付 録
Windows
®
Macintosh
Windows
®
Macintosh
Windows
®
Macintosh
USB
有線
LAN
無線
LAN
コンピューター
に接続する
25
･･･････････････････････････････････････････････

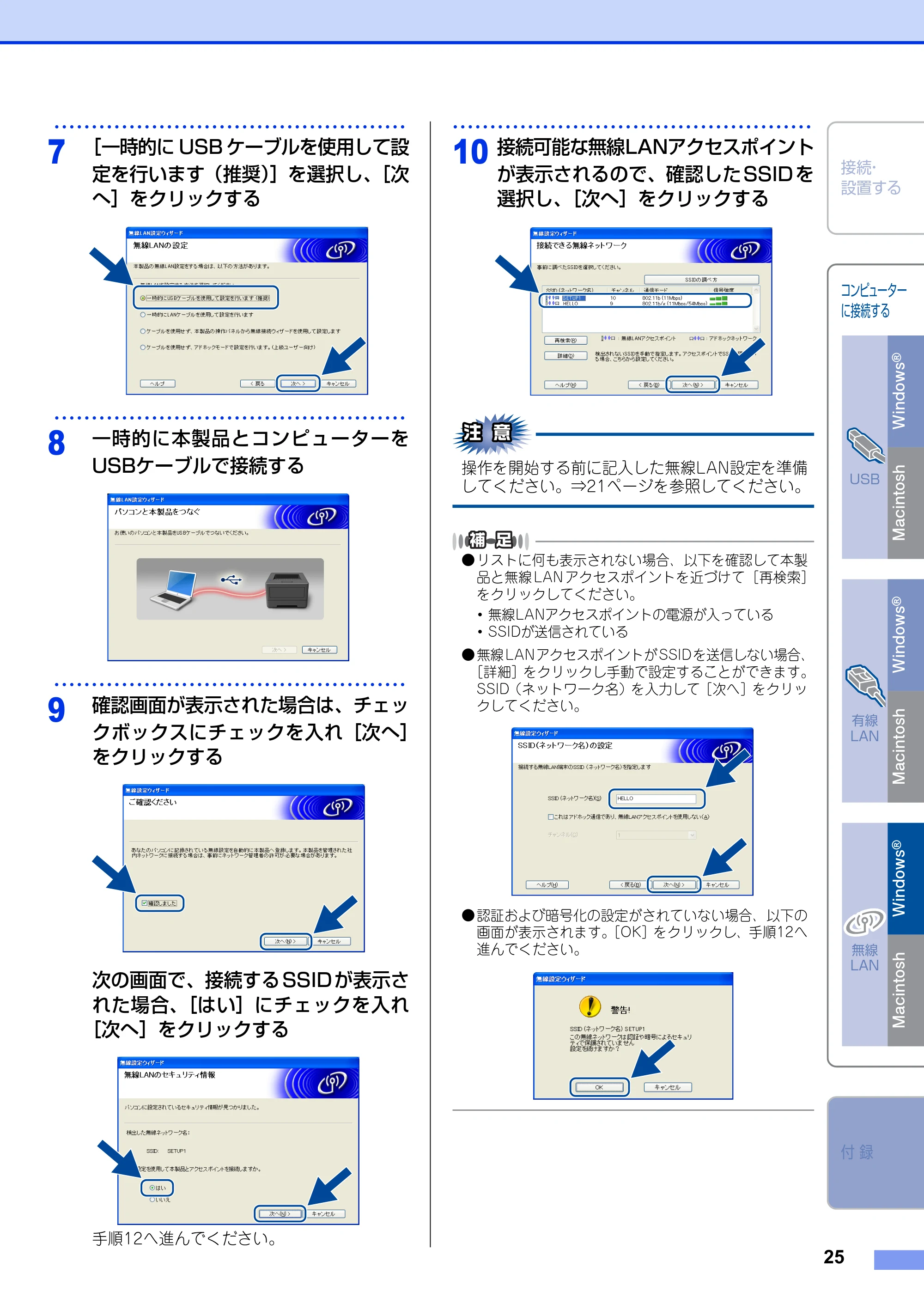

7
［一時的に USB ケーブルを使用して設
定を行います（推奨）］を選択し、［次
へ］をクリックする
･･･････････････････････････････････････････････
8
一時的に本製品とコンピューターを
USBケーブルで接続する
･･･････････････････････････････････････････････
9
確認画面が表示された場合は、チェッ
クボックスにチェックを入れ［次へ］
をクリックする
次の画面で、接続する SSID が表示さ
れた場合、［はい］にチェックを入れ
［次へ］をクリックする
手順12へ進んでください。
････････････････････････････････････････････････

10
接続可能な無線LANアクセスポイント
が表示されるので、確認した SSID を
選択し、［次へ］をクリックする
操作を開始する前に記入した無線LAN設定を準備
してください。⇒21ページを参照してください。

• リストに何も表示されない場合、以下を確認して本製

品と無線 LAN アクセスポイントを近づけて［再検索］
をクリックしてください。
･ 無線LANアクセスポイントの電源が入っている
･ SSIDが送信されている

• 無線LANアクセスポイントがSSIDを送信しない場合、

［詳細］をクリックし手動で設定することができます。
SSID（ネットワーク名）を入力して［次へ］をクリッ
クしてください。

• 認証および暗号化の設定がされていない場合、以下の

画面が表示されます。［OK］をクリックし、手順12へ
進んでください。

STEP2 コンピューターに接続する
26
･･･････････････････････････････････････････････

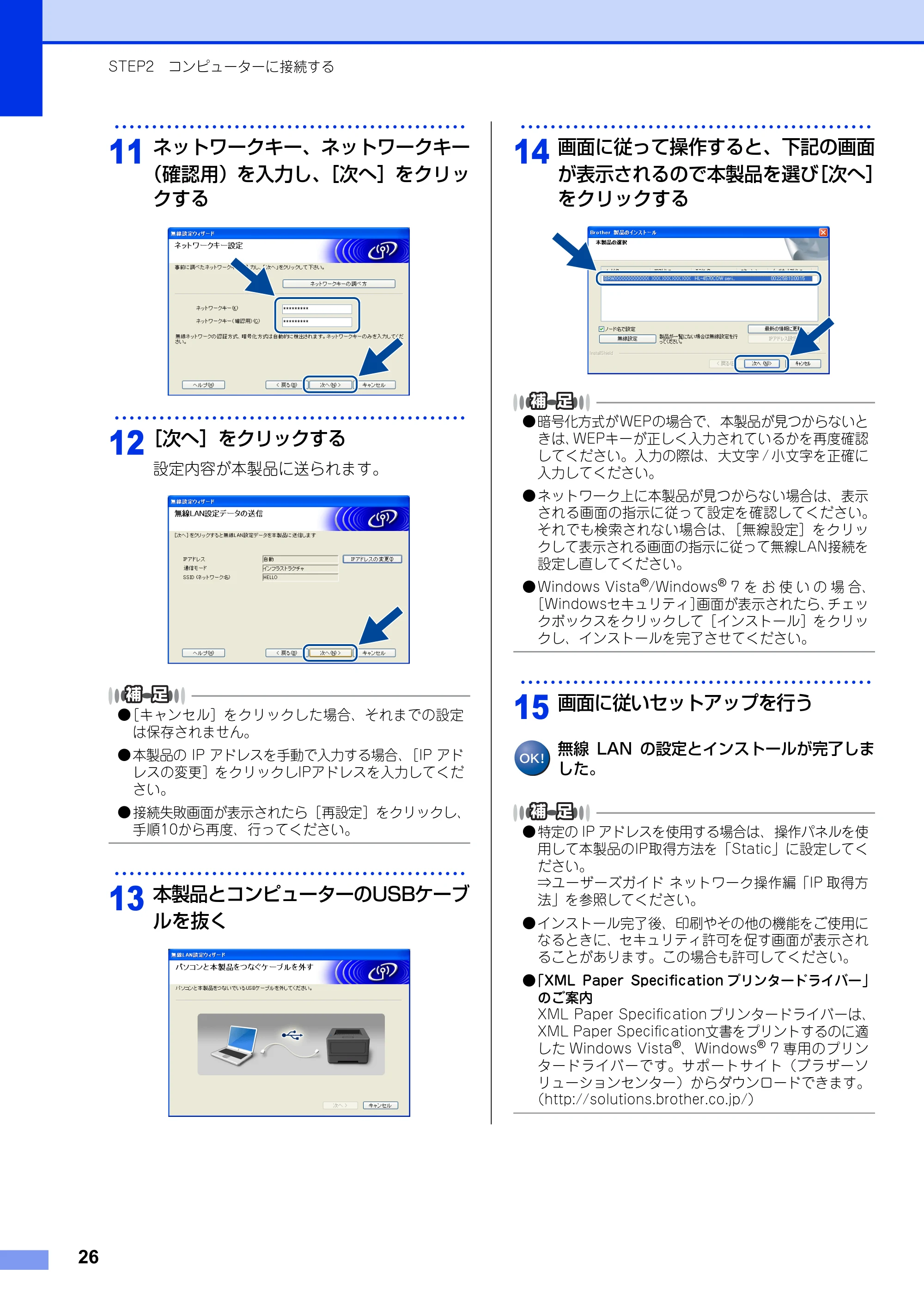

11
ネットワークキー、ネットワークキー
（確認用）を入力し、［次へ］をクリッ
クする
･･･････････････････････････････････････････････
12
［次へ］をクリックする
設定内容が本製品に送られます。

• ［キャンセル］をクリックした場合、それまでの設定

は保存されません。

• 本製品の IP アドレスを手動で入力する場合、［IP アド

レスの変更］をクリックしIPアドレスを入力してくだ
さい。

• 接続失敗画面が表示されたら［再設定］をクリックし、

手順10から再度、行ってください。
･･･････････････････････････････････････････････
13
本製品とコンピューターのUSBケーブ
ルを抜く
･･･････････････････････････････････････････････
14
画面に従って操作すると、下記の画面
が表示されるので本製品を選び［次へ］
をクリックする

• 暗号化方式がWEPの場合で、本製品が見つからないと

きは、WEPキーが正しく入力されているかを再度確認
してください。入力の際は、大文字 / 小文字を正確に
入力してください。

• ネットワーク上に本製品が見つからない場合は、表示

される画面の指示に従って設定を確認してください。
それでも検索されない場合は、［無線設定］をクリッ
クして表示される画面の指示に従って無線LAN接続を
設定し直してください。

• Windows Vista

®
/Windows
®
7 を お 使 い の 場 合、
［Windowsセキュリティ］画面が表示されたら、チェッ
クボックスをクリックして［インストール］をクリッ
クし、インストールを完了させてください。
･･･････････････････････････････････････････････
15
画面に従いセットアップを行う
無線 LAN の設定とインストールが完了しま
した。

• 特定の IP アドレスを使用する場合は、操作パネルを使

用して本製品のIP取得方法を「Static」に設定してく
ださい。
⇒ユーザーズガイド ネットワーク操作編「IP 取得方
法」を参照してください。

• インストール完了後、印刷やその他の機能をご使用に

なるときに、セキュリティ許可を促す画面が表示され
ることがあります。この場合も許可してください。

• 「XML Paper Specification プリンタードライバー」

のご案内
XML Paper Specification プリンタードライバーは、
XML Paper Specification文書をプリントするのに適
した Windows Vista
®
、Windows
®
7 専用のプリン
タードライバーです。サポートサイト（ブラザーソ
リューションセンター）からダウンロードできます。
（http://solutions.brother.co.jp/）

接続・
設置する
Windows
®
Macintosh
Windows
®
Macintosh
Windows
®
Macintosh
コンピューター
に接続する
USB
有線
LAN
無線
LAN
付 録
27

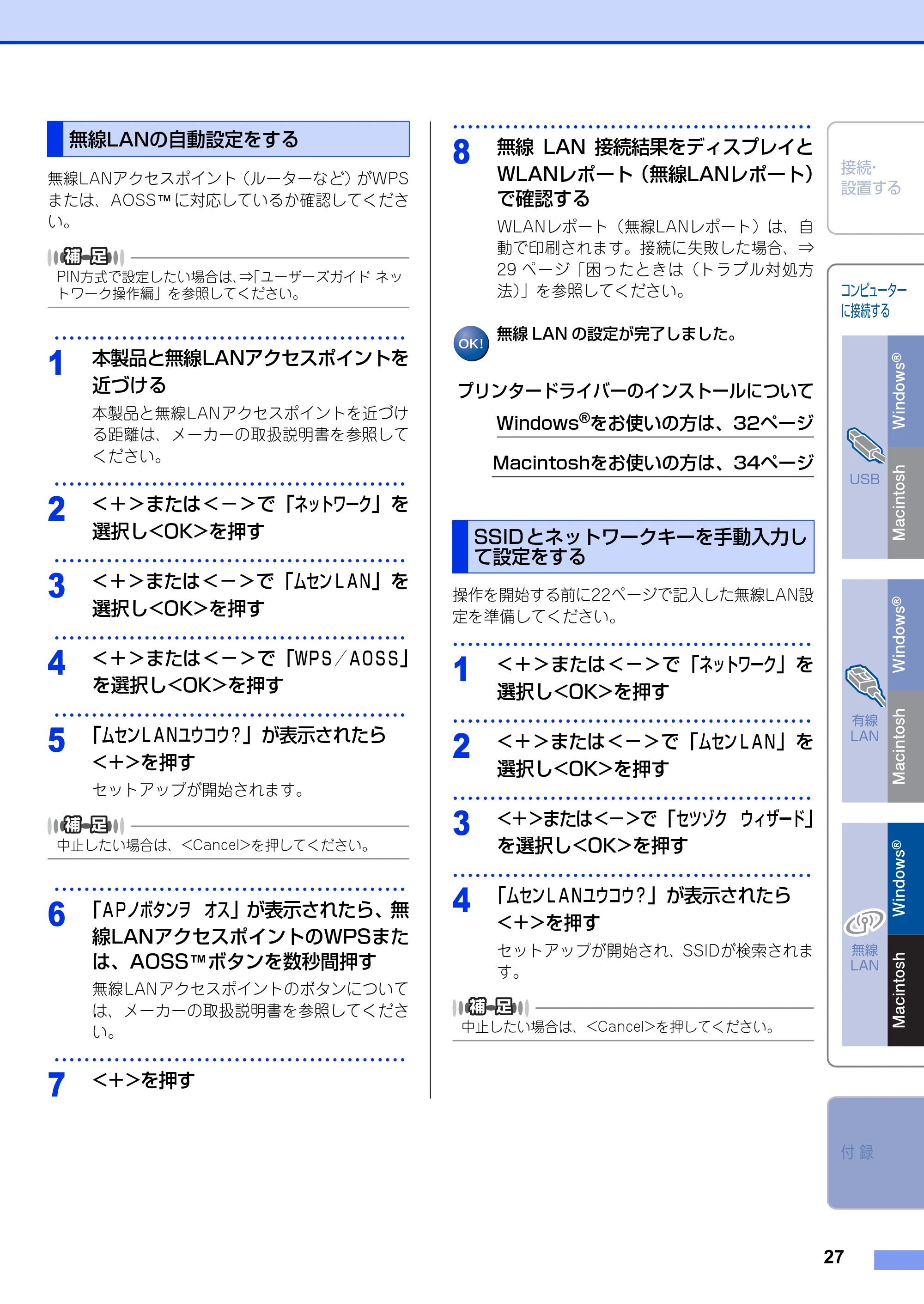

無線LANアクセスポイント（ルーターなど）がWPS
または、AOSS™ に対応しているか確認してくださ
い。
PIN方式で設定したい場合は、⇒「ユーザーズガイド ネッ
トワーク操作編」を参照してください。
･･･････････････････････････････････････････････
1
本製品と無線LANアクセスポイントを
近づける
本製品と無線LANアクセスポイントを近づけ
る距離は、メーカーの取扱説明書を参照して
ください。
･･･････････････････････････････････････････････
2
<＋>または<－>で「 ネットワーク 」を
選択し<OK>を押す
･･･････････････････････････････････････････････
3
<＋>または<－>で「 ムセンＬＡＮ 」を

選択し<OK>を押す
･･･････････････････････････････････････････････
4
<＋>または<－ >で「ＷＰＳ／ＡＯＳＳ」
を選択し<OK>を押す
･･･････････････････････････････････････････････
5
「ムセンＬＡＮユウコウ？ 」が表示されたら
<＋>を押す
セットアップが開始されます。
中止したい場合は、<Cancel>を押してください。
･･･････････････････････････････････････････････
6
「ＡＰノボタンヲ オス 」が表示されたら、無
線LANアクセスポイントのWPSまた
は、AOSS™ボタンを数秒間押す
無線LANアクセスポイントのボタンについて
は、メーカーの取扱説明書を参照してくださ
い。
･･･････････････････････････････････････････････
7
<＋>を押す
････････････････････････････････････････････････

8
無線 LAN 接続結果をディスプレイと
WLANレポート（無線LANレポート）
で確認する
WLANレポート（無線LANレポート）は、自
動で印刷されます。接続に失敗した場合、⇒
29 ページ「困ったときは（トラブル対処方
法）」を参照してください。
無線 LAN の設定が完了しました。
プリンタードライバーのインストールについて
Windows
®
をお使いの方は、32ページ
Macintoshをお使いの方は、34ページ
操作を開始する前に22ページで記入した無線LAN設
定を準備してください。
････････････････････････････････････････････････
1
<＋>または <－>で「 ネットワーク 」を
選択し<OK>を押す
････････････････････････････････････････････････
2
<＋>または<－>で「 ムセンＬＡＮ 」を
選択し<OK>を押す
････････････････････････････････････････････････
3

<＋>または<－>で「セツゾク ウィザード」
を選択し<OK>を押す
････････････････････････････････････････････････
4
「ムセンＬＡＮユウコウ？ 」が表示されたら
<＋>を押す
セットアップが開始され、SSIDが検索されま
す。
中止したい場合は、<Cancel>を押してください。
無線LANの自動設定をする
SSID とネットワークキーを手動入力し
て設定をする

STEP2 コンピューターに接続する
28
･･･････････････････････････････････････････････

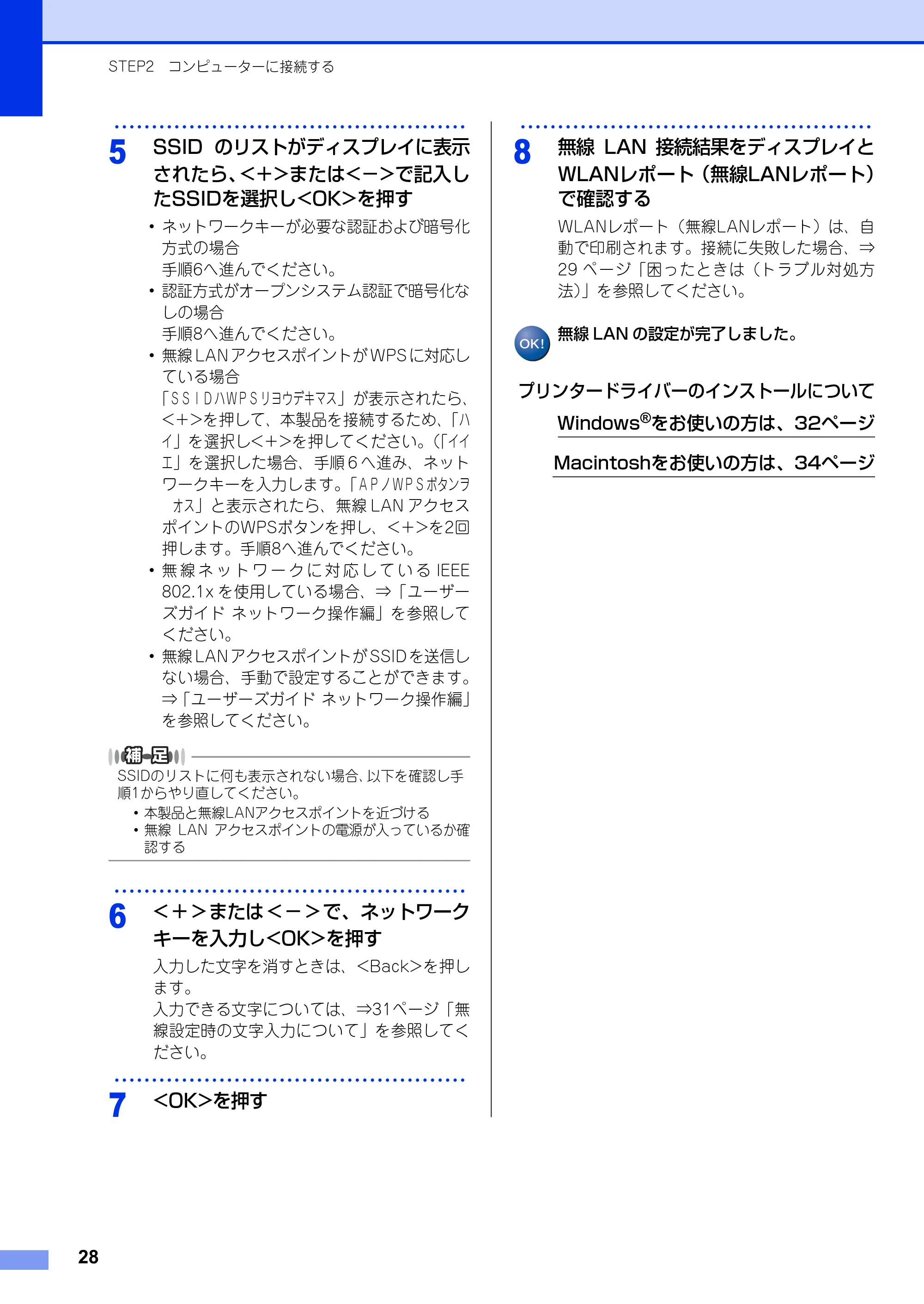

5
SSID のリストがディスプレイに表示
されたら、<＋>または<－>で記入し
たSSIDを選択し<OK>を押す
･ ネットワークキーが必要な認証および暗号化
方式の場合
手順6へ進んでください。
･ 認証方式がオープンシステム認証で暗号化な
しの場合
手順8へ進んでください。
･ 無線 LAN アクセスポイントが WPS に対応し
ている場合
「ＳＳＩＤハＷＰＳリヨウデキマス 」が表示されたら、
<＋>を押して、本製品を接続するため、「 ハ
イ 」を選択し<＋>を押してください。（「 イイ
エ 」を選択した場合、手順 6 へ進み、ネット
ワークキーを入力します。「 ＡＰノＷＰＳボタンヲ
オス 」と表示されたら、無線 LAN アクセス
ポイントのWPSボタンを押し、<＋>を2回
押します。手順8へ進んでください。
･ 無 線 ネ ッ ト ワ ー ク に 対 応 し て い る IEEE
802.1x を使用している場合、⇒「ユーザー

ズガイド ネットワーク操作編」を参照して
ください。
･ 無線 LAN アクセスポイントが SSID を送信し
ない場合、手動で設定することができます。
⇒「ユーザーズガイド ネットワーク操作編」
を参照してください。
SSIDのリストに何も表示されない場合、以下を確認し手
順1からやり直してください。
･ 本製品と無線LANアクセスポイントを近づける
･ 無線 LAN アクセスポイントの電源が入っているか確
認する
･･･････････････････････････････････････････････
6
< ＋ > または <－ > で、ネットワーク
キーを入力し<OK>を押す
入力した文字を消すときは、<Back>を押し
ます。
入力できる文字については、⇒31ページ「無
線設定時の文字入力について」を参照してく
ださい。
･･･････････････････････････････････････････････
7
<OK>を押す
･･･････････････････････････････････････････････

8
無線 LAN 接続結果をディスプレイと
WLANレポート（無線LANレポート）
で確認する
WLANレポート（無線LANレポート）は、自
動で印刷されます。接続に失敗した場合、⇒
29 ページ「困ったときは（トラブル対処方
法）」を参照してください。
無線 LAN の設定が完了しました。
プリンタードライバーのインストールについて
Windows
®
をお使いの方は、32ページ
Macintoshをお使いの方は、34ページ

接続・
設置する
Windows
®
Macintosh
Windows
®
Macintosh
Windows
®
Macintosh
コンピューター
に接続する
USB
有線
LAN
無線
LAN
付 録
29

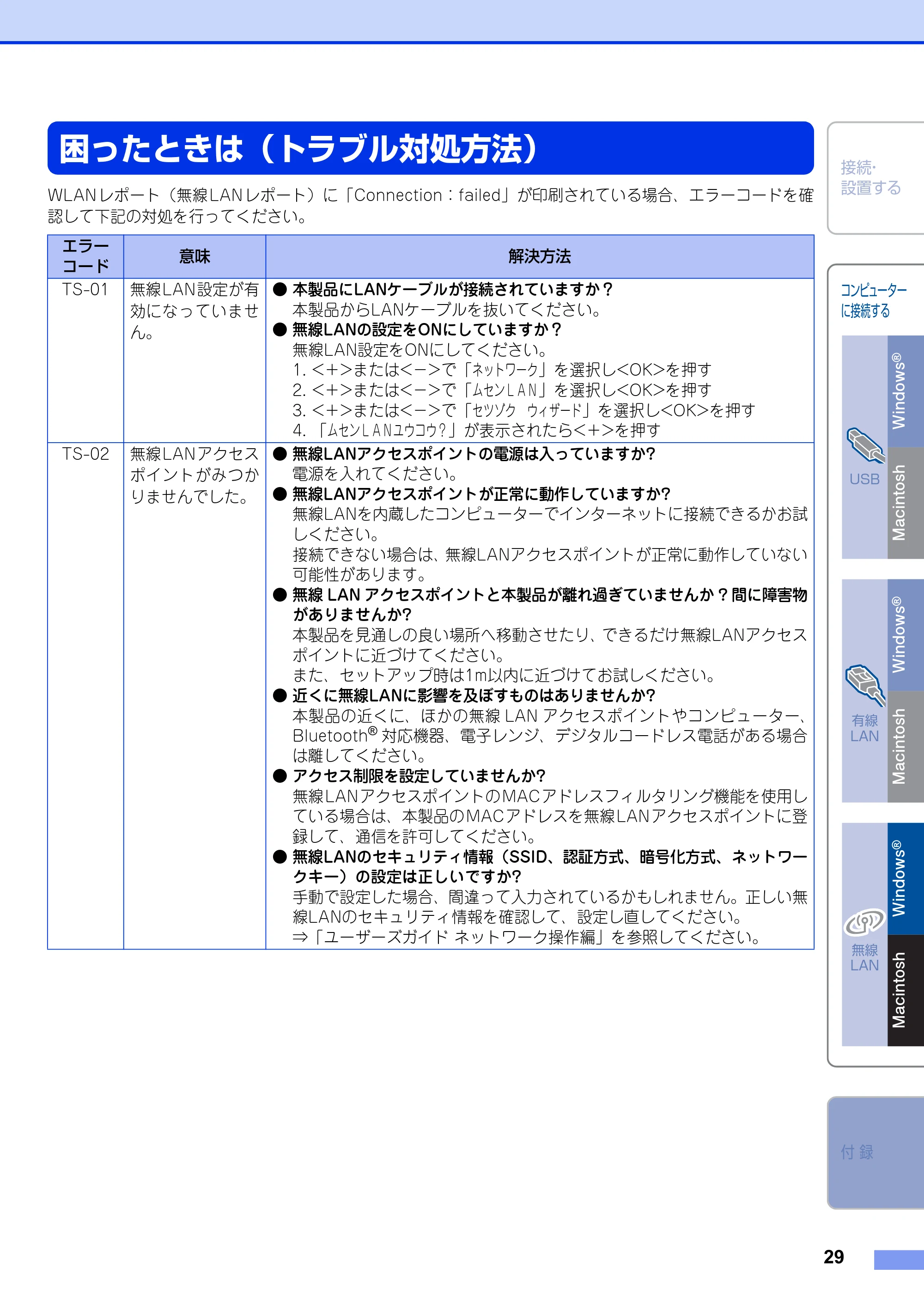

困ったときは（トラブル対処方法）

WLANレポート（無線LANレポート）に「Connection：failed」が印刷されている場合、エラーコードを確
認して下記の対処を行ってください。
エラー
コード
意味 解決方法
TS-01 無線LAN設定が有
効になっていませ
ん。

• 本製品にLANケーブルが接続されていますか？

本製品からLANケーブルを抜いてください。

• 無線LANの設定をONにしていますか？

無線LAN設定をONにしてください。
1. <＋>または<－>で「 ネットワーク 」を選択し<OK>を押す
2. <＋>または<－>で「 ムセンＬＡＮ 」を選択し<OK>を押す
3. <＋>または<－>で「 セツゾク ウィザード 」を選択し<OK>を押す
4. 「ムセンＬＡＮユウコウ？ 」が表示されたら<＋>を押す
TS-02 無線LANアクセス
ポイントがみつか
りませんでした。

• 無線LANアクセスポイントの電源は入っていますか?

電源を入れてください。

• 無線LANアクセスポイントが正常に動作していますか?

無線LANを内蔵したコンピューターでインターネットに接続できるかお試
しください。
接続できない場合は、無線LANアクセスポイントが正常に動作していない
可能性があります。

• 無線 LAN アクセスポイントと本製品が離れ過ぎていませんか ? 間に障害物

がありませんか?
本製品を見通しの良い場所へ移動させたり、できるだけ無線LANアクセス
ポイントに近づけてください。
また、セットアップ時は1m以内に近づけてお試しください。

• 近くに無線LANに影響を及ぼすものはありませんか?

本製品の近くに、ほかの無線 LAN アクセスポイントやコンピューター、
Bluetooth
®
対応機器、電子レンジ、デジタルコードレス電話がある場合
は離してください。

• アクセス制限を設定していませんか?

無線LANアクセスポイントのMACアドレスフィルタリング機能を使用し
ている場合は、本製品のMACアドレスを無線LANアクセスポイントに登
録して、通信を許可してください。

• 無線LANのセキュリティ情報（SSID、認証方式、暗号化方式、ネットワー

クキー）の設定は正しいですか?
手動で設定した場合、間違って入力されているかもしれません。正しい無
線LANのセキュリティ情報を確認して、設定し直してください。
⇒「ユーザーズガイド ネットワーク操作編」を参照してください。

STEP2 コンピューターに接続する
30

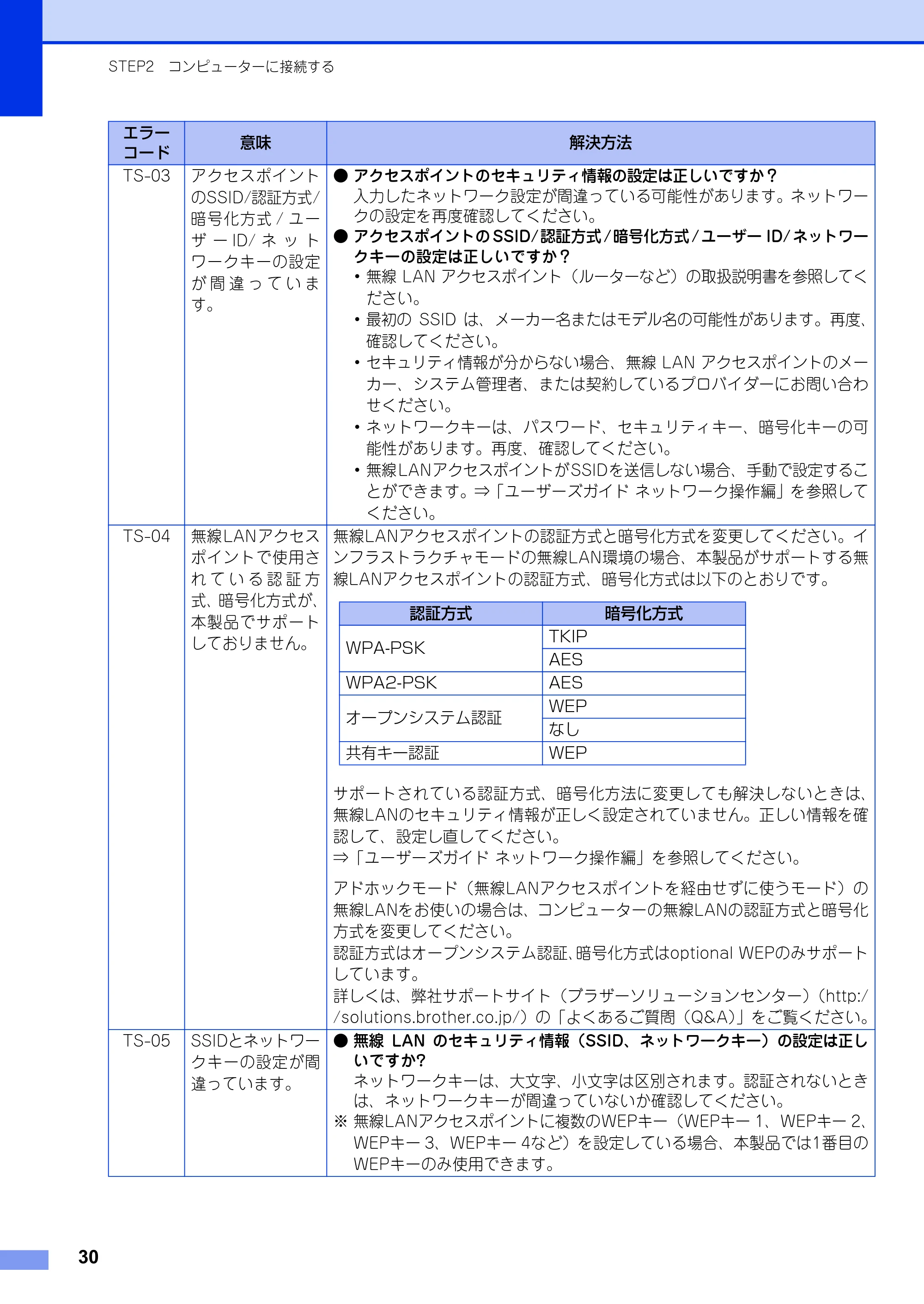

TS-03 アクセスポイント
のSSID/認証方式/
暗号化方式 / ユー
ザ ー ID/ ネ ッ ト
ワークキーの設定
が 間 違 っ て い ま
す。

• アクセスポイントのセキュリティ情報の設定は正しいですか？

入力したネットワーク設定が間違っている可能性があります。ネットワー
クの設定を再度確認してください。

• アクセスポイントの SSID/認証方式 /暗号化方式 /ユーザー ID/ ネットワー

クキーの設定は正しいですか？
･ 無線 LAN アクセスポイント（ルーターなど）の取扱説明書を参照してく
ださい。
･ 最初の SSID は、メーカー名またはモデル名の可能性があります。再度、
確認してください。
･ セキュリティ情報が分からない場合、無線 LAN アクセスポイントのメー
カー、システム管理者、または契約しているプロバイダーにお問い合わ
せください。
･ ネットワークキーは、パスワード、セキュリティキー、暗号化キーの可
能性があります。再度、確認してください。
･ 無線LANアクセスポイントがSSIDを送信しない場合、手動で設定するこ
とができます。⇒「ユーザーズガイド ネットワーク操作編」を参照して
ください。
TS-04 無線LANアクセス
ポイントで使用さ
れ て い る 認 証 方
式、暗号化方式が、
本製品でサポート
しておりません。
無線LANアクセスポイントの認証方式と暗号化方式を変更してください。イ
ンフラストラクチャモードの無線LAN環境の場合、本製品がサポートする無
線LANアクセスポイントの認証方式、暗号化方式は以下のとおりです。

サポートされている認証方式、暗号化方法に変更しても解決しないときは、
無線LANのセキュリティ情報が正しく設定されていません。正しい情報を確
認して、設定し直してください。
⇒「ユーザーズガイド ネットワーク操作編」を参照してください。
アドホックモード（無線LANアクセスポイントを経由せずに使うモード）の
無線LANをお使いの場合は、コンピューターの無線LANの認証方式と暗号化
方式を変更してください。
認証方式はオープンシステム認証、暗号化方式はoptional WEPのみサポート
しています。
詳しくは、弊社サポートサイト（ブラザーソリューションセンター）（http:/
/solutions.brother.co.jp/）の「よくあるご質問（Q&A）」をご覧ください。
TS-05 SSIDとネットワー
クキーの設定が間
違っています。

• 無線 LAN のセキュリティ情報（SSID、ネットワークキー）の設定は正し

いですか?
ネットワークキーは、大文字、小文字は区別されます。認証されないとき
は、ネットワークキーが間違っていないか確認してください。
※ 無線LANアクセスポイントに複数のWEPキー（WEPキー 1、WEPキー 2、
WEPキー 3、WEPキー 4など）を設定している場合、本製品では1番目の
WEPキーのみ使用できます。
エラー
コード
意味 解決方法
認証方式 暗号化方式
WPA-PSK
TKIP
AES
WPA2-PSK AES
オープンシステム認証
WEP
なし
共有キー認証 WEP

接続・
設置する
Windows
®
Macintosh
Windows
®
Macintosh
Windows
®
Macintosh
コンピューター
に接続する
USB
有線
LAN
無線
LAN
付 録
31

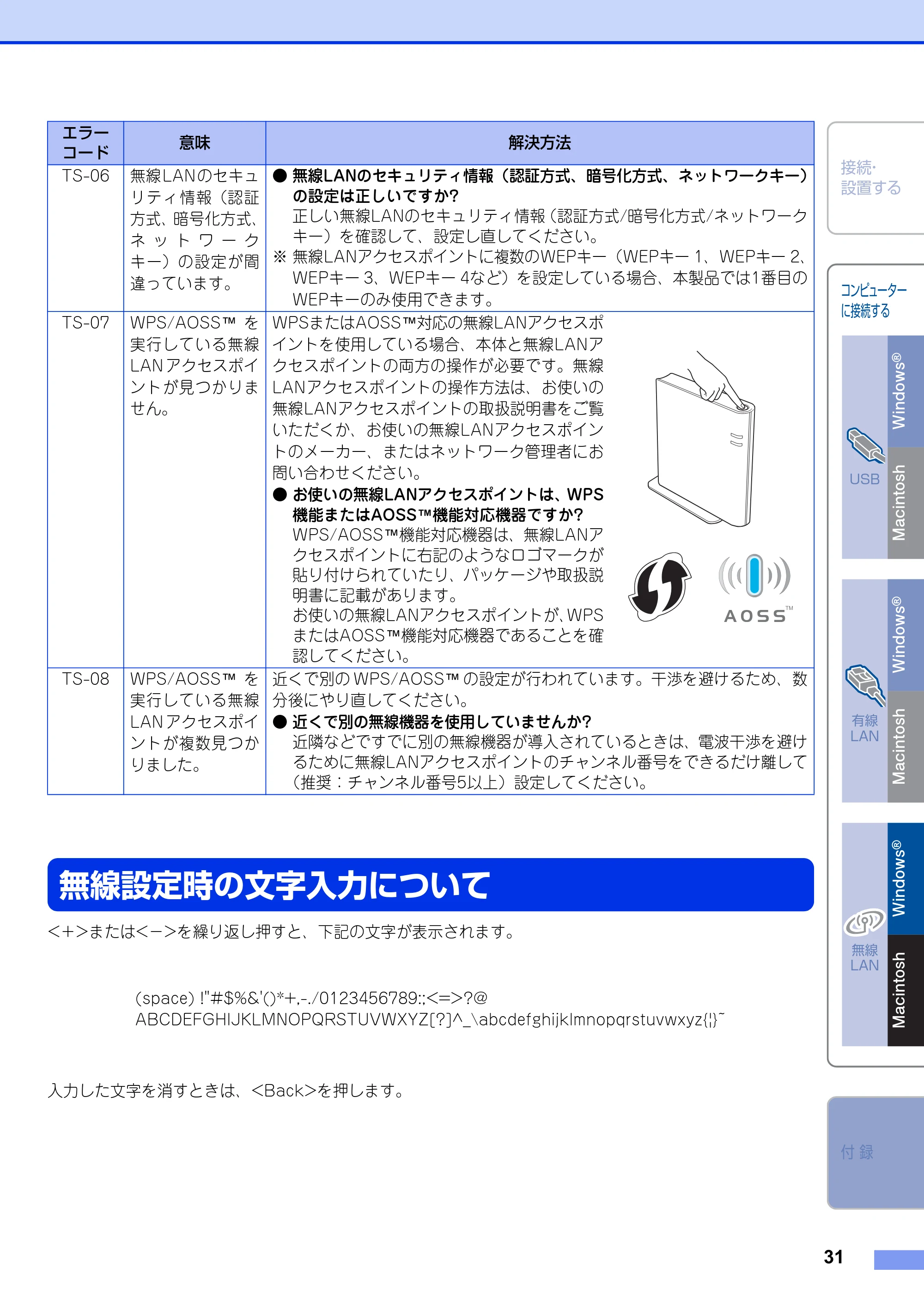

無線設定時の文字入力について
<＋>または<－>を繰り返し押すと、下記の文字が表示されます。
入力した文字を消すときは、<Back>を押します。
TS-06 無線LANのセキュ
リティ情報（認証
方式、暗号化方式、
ネ ッ ト ワ ー ク
キー）の設定が間
違っています。

• 無線LANのセキュリティ情報（認証方式、暗号化方式、ネットワークキー）

の設定は正しいですか?
正しい無線LANのセキュリティ情報（認証方式/暗号化方式/ネットワーク
キー）を確認して、設定し直してください。
※ 無線LANアクセスポイントに複数のWEPキー（WEPキー 1、WEPキー 2、
WEPキー 3、WEPキー 4など）を設定している場合、本製品では1番目の
WEPキーのみ使用できます。
TS-07 WPS/AOSS™ を
実行している無線
LAN アクセスポイ
ントが見つかりま
せん。
WPSまたはAOSS™対応の無線LANアクセスポ
イントを使用している場合、本体と無線LANア
クセスポイントの両方の操作が必要です。無線
LANアクセスポイントの操作方法は、お使いの
無線LANアクセスポイントの取扱説明書をご覧
いただくか、お使いの無線LANアクセスポイン
トのメーカー、またはネットワーク管理者にお
問い合わせください。

• お使いの無線LANアクセスポイントは、WPS

機能またはAOSS™機能対応機器ですか?
WPS/AOSS™機能対応機器は、無線LANア
クセスポイントに右記のようなロゴマークが
貼り付けられていたり、パッケージや取扱説
明書に記載があります。
お使いの無線LANアクセスポイントが、WPS
またはAOSS™機能対応機器であることを確
認してください。
TS-08 WPS/AOSS™ を
実行している無線
LAN アクセスポイ
ントが複数見つか
りました。
近くで別の WPS/AOSS™ の設定が行われています。干渉を避けるため、数
分後にやり直してください。

• 近くで別の無線機器を使用していませんか?

近隣などですでに別の無線機器が導入されているときは、電波干渉を避け
るために無線LANアクセスポイントのチャンネル番号をできるだけ離して
（推奨：チャンネル番号5以上）設定してください。
(space) !"#$%&'()*+,-./0123456789:;<=>?@
ABCDEFGHIJKLMNOPQRSTUVWXYZ[?]^_\abcdefghijklmnopqrstuvwxyz{¦}̃
エラー
コード
意味 解決方法

STEP2 コンピューターに接続する
32

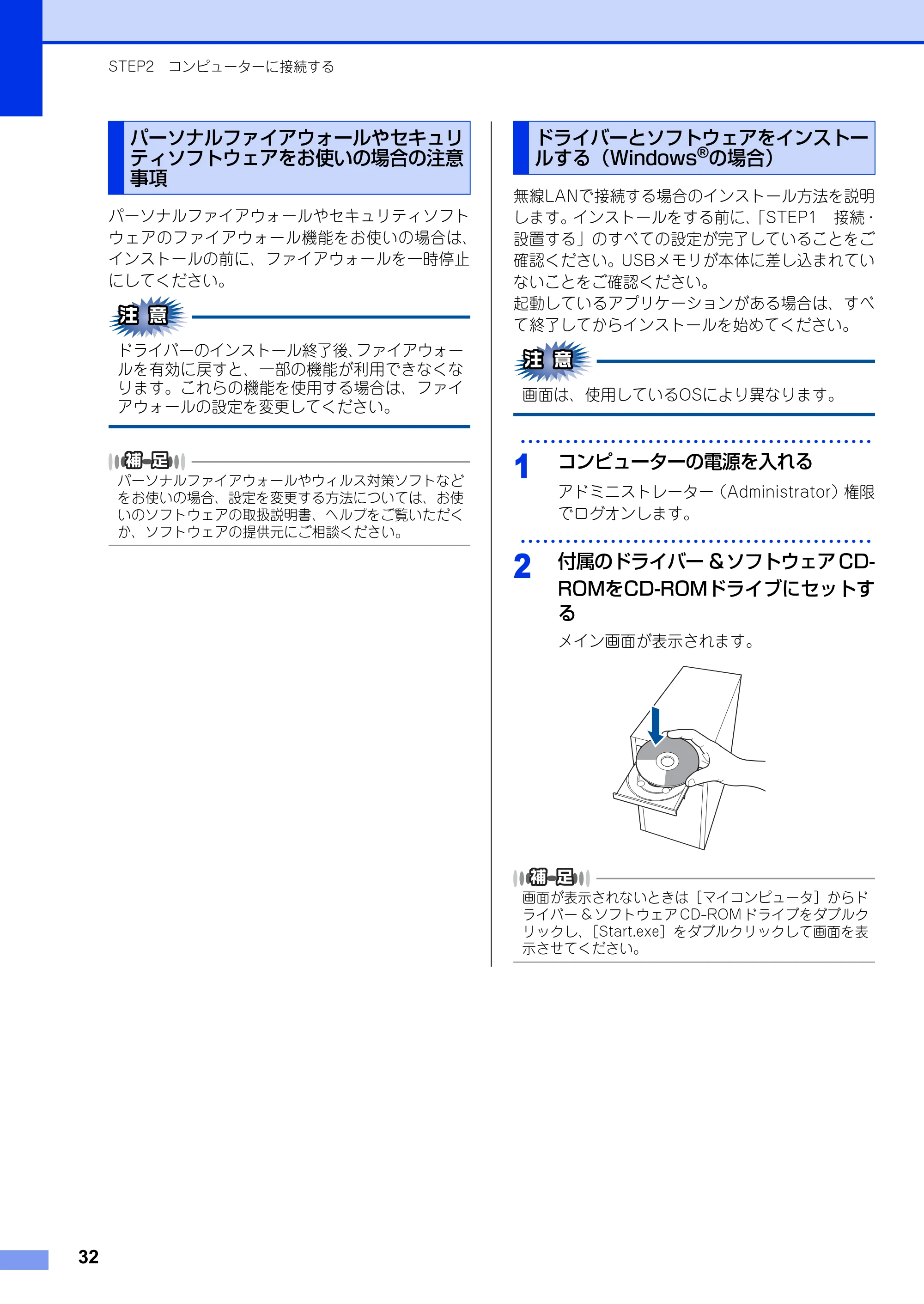

パーソナルファイアウォールやセキュリティソフト
ウェアのファイアウォール機能をお使いの場合は、
インストールの前に、ファイアウォールを一時停止
にしてください。
ドライバーのインストール終了後、ファイアウォー
ルを有効に戻すと、一部の機能が利用できなくな
ります。これらの機能を使用する場合は、ファイ
アウォールの設定を変更してください。
パーソナルファイアウォールやウィルス対策ソフトなど
をお使いの場合、設定を変更する方法については、お使
いのソフトウェアの取扱説明書、ヘルプをご覧いただく
か、ソフトウェアの提供元にご相談ください。
無線LANで接続する場合のインストール方法を説明
します。インストールをする前に、「STEP1 接続・
設置する」のすべての設定が完了していることをご
確認ください。USBメモリが本体に差し込まれてい
ないことをご確認ください。
起動しているアプリケーションがある場合は、すべ
て終了してからインストールを始めてください。
画面は、使用しているOSにより異なります。

･･･････････････････････････････････････････････
1
コンピューターの電源を入れる
アドミニストレーター（Administrator）権限
でログオンします。
･･･････････････････････････････････････････････
2
付属のドライバー &ソフトウェア CD-
ROMをCD-ROMドライブにセットす
る
メイン画面が表示されます。
画面が表示されないときは［マイコンピュータ］からド
ライバー & ソフトウェア CD-ROM ドライブをダブルク
リックし、［Start.exe］をダブルクリックして画面を表
示させてください。
パーソナルファイアウォールやセキュリ
ティソフトウェアをお使いの場合の注意
事項
ドライバーとソフトウェアをインストー
ルする（Windows
®
の場合）

接続・
設置する
付 録
Windows
®
Macintosh
Windows
®
Macintosh
Windows
®
Macintosh
USB
有線
LAN
無線
LAN
コンピューター
に接続する
33
･･･････････････････････････････････････････････

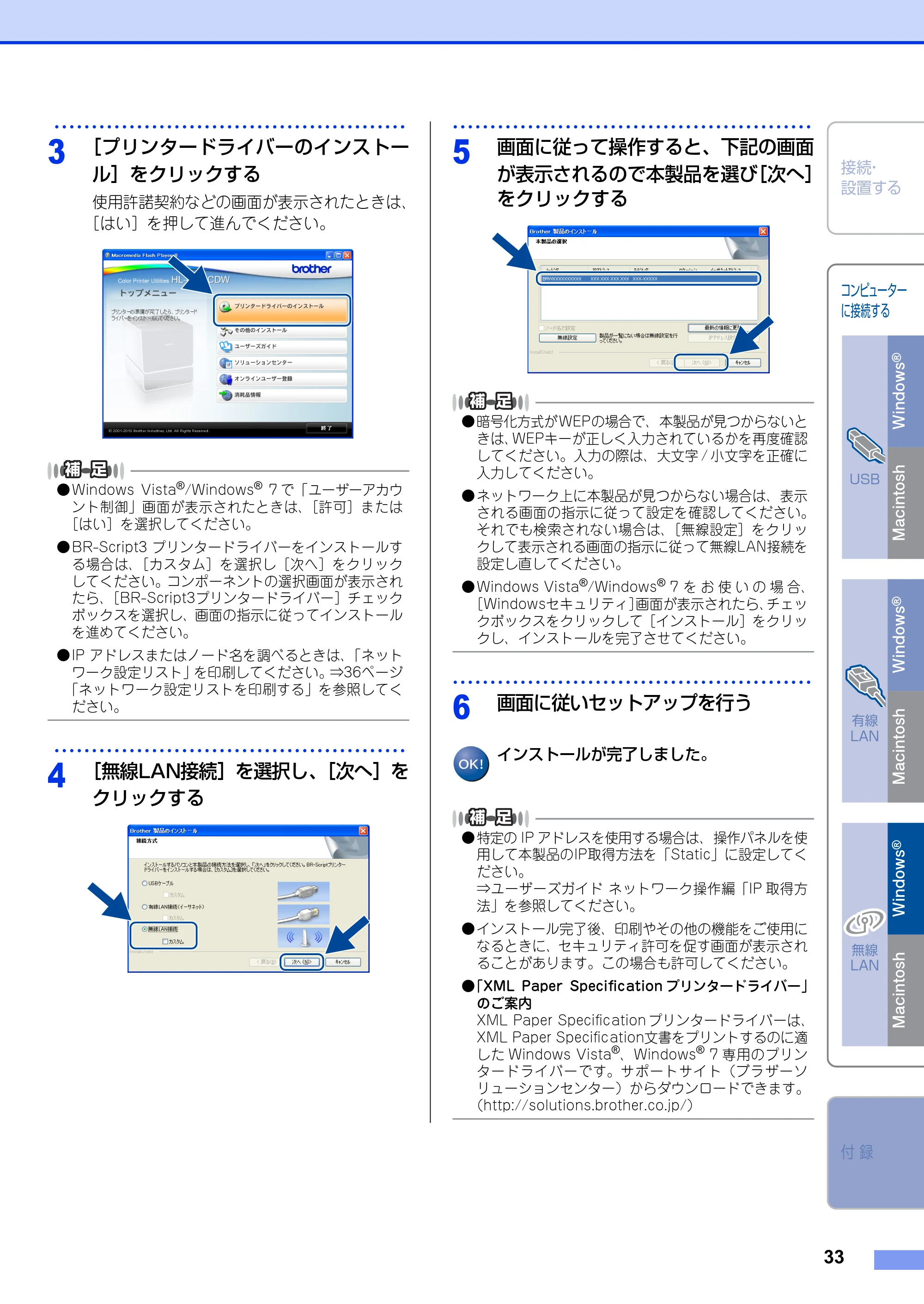

3
［プリンタードライバーのインストー
ル］をクリックする
使用許諾契約などの画面が表示されたときは、
［はい］を押して進んでください。

• Windows Vista

®
/Windows
®
7 で「ユーザーアカウ
ント制御」画面が表示されたときは、［許可］または
［はい］を選択してください。

• BR-Script3 プリンタードライバーをインストールす

る場合は、［カスタム］を選択し［次へ］をクリック
してください。コンポーネントの選択画面が表示され
たら、［BR-Script3プリンタードライバー］チェック
ボックスを選択し、画面の指示に従ってインストール
を進めてください。

• IP アドレスまたはノード名を調べるときは、「ネット

ワーク設定リスト」を印刷してください。⇒36ページ
「ネットワーク設定リストを印刷する」を参照してく
ださい。
･･･････････････････････････････････････････････
4
［無線LAN接続］を選択し、［次へ］を
クリックする
････････････････････････････････････････････････
5
画面に従って操作すると、下記の画面
が表示されるので本製品を選び［次へ］
をクリックする

• 暗号化方式がWEPの場合で、本製品が見つからないと

きは、WEPキーが正しく入力されているかを再度確認
してください。入力の際は、大文字 / 小文字を正確に
入力してください。

• ネットワーク上に本製品が見つからない場合は、表示

される画面の指示に従って設定を確認してください。
それでも検索されない場合は、［無線設定］をクリッ
クして表示される画面の指示に従って無線LAN接続を
設定し直してください。

• Windows Vista

®
/Windows
®
7 を お 使 い の 場 合、
［Windowsセキュリティ］画面が表示されたら、チェッ
クボックスをクリックして［インストール］をクリッ
クし、インストールを完了させてください。
････････････････････････････････････････････････
6
画面に従いセットアップを行う
インストールが完了しました。

• 特定の IP アドレスを使用する場合は、操作パネルを使

用して本製品のIP取得方法を「Static」に設定してく
ださい。
⇒ユーザーズガイド ネットワーク操作編「IP 取得方
法」を参照してください。

• インストール完了後、印刷やその他の機能をご使用に

なるときに、セキュリティ許可を促す画面が表示され
ることがあります。この場合も許可してください。

• 「XML Paper Specification プリンタードライバー」

のご案内
XML Paper Specification プリンタードライバーは、
XML Paper Specification文書をプリントするのに適
した Windows Vista
®
、Windows
®
7 専用のプリン
タードライバーです。サポートサイト（ブラザーソ
リューションセンター）からダウンロードできます。
（http://solutions.brother.co.jp/）

STEP2 コンピューターに接続する
34
無線LANで接続する場合のインストール方法を説明
します。インストールをする前に、「STEP1 接続・
設置する」のすべての設定が完了していることをご
確認ください。USBメモリが本体に差し込まれてい
ないことをご確認ください。
起動しているアプリケーションがある場合は、すべ
て終了してからインストールを始めてください。
Mac OS X 10.4.0 ～ 10.4.10 を お使 いの方 は、
Mac OS X 10.4.11～10.6.xにアップグレードし
てください。
･･･････････････････････････････････････････････
1
Macintoshの電源を入れる
･･･････････････････････････････････････････････
2
付属のドライバー & ソフトウェア CD-
ROMをCD-ROMドライブにセットする
･･･････････････････････････････････････････････

3
［Start Here OSX］をダブルクリッ
クする
画面の指示に従ってインストールを進めてく
ださい。
BR-Script3プリンタードライバーをインストールする場
合は、サポートサイト（ブラザーソリューションセン
ター）を参照し、手順に従ってダウンロードしてください。
（http://solutions.brother.co.jp/）
･･･････････････････････････････････････････････
4
下記の画面が表示されたら［無線LAN
接続］を選択し、［次へ］をクリックする

• 暗号化方式がWEPの場合で、本製品が見つからないと

きは、WEPキーが正しく入力されているかを再度確認
してください。入力の際は、大文字 / 小文字を正確に
入力してください。

• ネットワーク上に本製品が見つからない場合は、表示

される画面の指示に従って設定を確認してください。
それでも検索されない場合は、［無線設定］をクリッ
クして表示される画面の指示に従って無線LAN接続を
設定し直してください。
･･･････････････････････････････････････････････
5
画面に従って操作すると、下記の画面
が表示されるので本製品を選び［OK］
をクリックする

• 同じモデル名が 2 つ以上ある場合は、モデル名の後に

表示されるMACアドレス（イーサネットアドレス）を
もとに本製品を選択します。

• IP アドレスまたは、MAC アドレスを調べるときは、

「ネットワーク設定リスト」を印刷してください。
⇒36ページ「ネットワーク設定リストを印刷する」を
参照してください。
ドライバーとソフトウェアをインストー
ルする（Macintoshの場合）

接続・
設置する
Windows
®
Macintosh
Windows
®
Macintosh
Windows
®
Macintosh
USB
有線
LAN
無線
LAN
付 録
コンピューター
に接続する
35
･･･････････････････････････････････････････････
6
確認画面で［次へ］をクリックし、画
面に従い操作する
インストールが完了しました。
特定のIPアドレスを使用する場合は、操作パネルを使用
して本製品のIP取得方法を「Static」に設定してください。
⇒ユーザーズガイド ネットワーク操作編「IP 取得方法」
を参照してください。

付 録
36
ネットワーク設定の確認と初期化
本製品をネットワーク接続で使用している場合、本
製品に内蔵されている HTTP サーバーを使用して、
ウェブブラウザーから設定を確認、変更することが
できます。

• お買い上げ時はユーザー名は「admin」、パスワード

は「access」に設定されています。

• ウェブブラウザーで管理を行うためには、本製品の IP

アドレスを確認する必要があります。⇒36ページ「ネッ
トワーク設定リストを印刷する」

• 対応しているウェブブラウザーは次のとおりです。

･ Windows
®
の場合
Microsoft
®
Internet Explorer
®
6.0以降（JavaScript
有効・Cookie有効）
Mozilla Firefox3.0以降（JavaScript有効・Cookie
有効）
･ Macintoshの場合
Safari3.0以降
･･･････････････････････････････････････････････
1
ウェブブラウザーを起動する
･･･････････････････････････････････････････････
2
アドレス入力欄に http://XXXXX
を入力する
･ XXXXXは本製品のIPアドレスです。
･ IP アドレスは、「ネットワーク設定リスト」
で確認できます。
ウェブブラウザーを使った管理方法については、⇒「ユー
ザーズガイド ネットワーク操作編」を参照してください。
現在のネットワーク設定を全て初期化できます。
この設定では、IPアドレスやメールアドレスなど、すで
に設定されているネットワークのすべての情報を初期化

します。
･･･････････････････････････････････････････････
1
<＋>または <－>で「 ネットワーク 」を
選択し<OK>を押す
･･･････････････････････････････････････････････
2
<＋>または<－>で「 ＬＡＮセッテイ リ
セット」を選択し<OK>を押す
･･･････････････････････････････････････････････
3
<＋>を押す
「 サイキドウ シマスカ？ 」と表示されます。
･･･････････････････････････････････････････････
4
<＋>を押す
数秒後に本製品が再起動します。
ネットワーク設定を確認するためのネットワーク設
定リストを印刷します。
･･･････････････････････････････････････････････
1
<＋>または<－>で「 セイヒンジョウホウ」
を選択し<OK>を押す
･･･････････････････････････････････････････････

2
<＋>または<－>で「ネットワークセッテ
イ インサツ 」を選択し<OK>を押す
ネットワーク設定リストが印刷されます。
ネットワーク設定リストのIPアドレスが「0.0.0.0」と印
刷された場合は、本製品がまだ起動中です。1 分後に再
度、印刷してみてください。
ウェブブラウザーで管理する ネットワーク設定をお買い上げ時の状態
に戻す（ネットワーク設定リセット）
ネットワーク設定リストを印刷する
付 録

接続・
設置する
Windows
®
Macintosh
Windows
®
Macintosh
Windows
®
Macintosh
USB
有線
LAN
無線
LAN
付 録
コンピューター
に接続する
37
色合いや色ずれを補正する
補正することで、色合いを改善することができます。
温度や湿度の環境により、各色の出力が異なる場合
がありますが、必要に応じて使用してください。

• USB ダイレクトプリント機能、BR-Script 3 プリン

タードライバーで印刷する場合、操作パネルで補正を
してください。

• Windows

®
をお使い方でプリンタードライバーから印
刷する場合は、プリンタードライバーから補正をして
ください。Macintoshをお使いの方で、プリンタード
ライバーから印刷する場合は、ステータスモニターか
ら補正をしてください。⇒「ユーザーズガイド」を参
照してください。
操作パネルから操作する
･･･････････････････････････････････････････････
1
<＋>または<－>で「 ガシツ ホセイ メ
ニュー」を選択し<OK>を押す
･･･････････････････････････････････････････････
2
<＋>または<－>で「 イロ ホセイ 」を
選択し<OK>を押す
･･･････････････････････････････････････････････
3
<＋>または<－>で「 イロホセイ ジッシ」
を選択し<OK>を押す
･･･････････････････････････････････････････････
4
<＋>を押す
色補正の設定をリセットする

･･･････････････････････････････････････････････
1
<＋>または<－>で「 ガシツ ホセイ メ
ニュー」を選択し<OK>を押す
･･･････････････････････････････････････････････
2
<＋>または<－>で「 イロ ホセイ 」を
選択し<OK>を押す
･･･････････････････････････････････････････････
3
<＋>または<－>で「 リセット」を選択
し<OK>を押す
･･･････････････････････････････････････････････
4
<＋>を押す
自動的に行われている色ずれ補正（画質補正）を強
制的に行うことで、色ずれを改善することができま
す。また、画質補正を自動で行う頻度を設定します。
自動色ずれ補正を強制的に行う
････････････････････････････････････････････････
1
<＋>または<－>で「 ガシツ ホセイ メ

ニュー」を選択し<OK>を押す
････････････････････････････････････････････････
2
<＋>または<－>で「 ジドウ イロズレホ
セイ 」を選択し<OK>を押す
････････････････････････････････････････････････
3
<＋>または<－>で「 イロズレホセイ ジッ
シ」を選択し<OK>を押す
････････････････････････････････････････････････
4
<＋>を押す
手動で色ずれ補正をすることもできます。
⇒「ユーザーズガイド」を参照してください。
自動画質補正の頻度を変更する
････････････････････････････････････････････････
1
<＋>または<－>で「 ガシツ ホセイ メ
ニュー」を選択し<OK>を押す
････････････････････････････････････････････････
2
<＋>または<－>で「 ホセイ ヒンド 」を

選択し<OK>を押す
････････････････････････････････････････････････
3
<＋>または<－>で補正頻度を選択し
<OK>を押す
補正頻度は、「 フツウ」「 ヒクイ」「 Ｏｆｆ」の中か
ら選択できます。
色補正をする 自動で色ずれ補正をする

付 録
38
この続きは…
ここまでの操作で、本製品を使用するための準備が終了しました。本製品をお使いいただくときは、目的に合
わせて必要なユーザーズガイドをよくお読みいただき、正しくお使いください。⇒ 2 ページ「ユーザーズガイ
ドの構成」を参照してください。
付属のドライバー＆ソフトウェア CD-ROM に収録されている各ユーザーズガイド（PDF 形式）を見たいとき
は、以下の手順で操作します。
Windows
®
の場合
･･･････････････････････････････････････････････
1
付 属 の ド ラ イ バ ー ＆ ソ フ ト ウ ェ ア
CD-ROMをCD-ROMドライブにセッ
トする
･･･････････････････････････････････････････････
2
トップメニュー画面で［ユーザーズガ
イド］をクリックする
ユーザーズガイド画面が別ウインドーで開き
ます。
Macintoshの場合
･･･････････････････････････････････････････････

1
付属のドライバー＆ソフトウェア CD-
ROMをCD-ROMドライブにセットす
る
･･･････････････････････････････････････････････
2
［ユーザーズガイド］をダブルクリッ
クする
･･･････････････････････････････････････････････
3
［ユーザーズガイド］をダブルクリッ
クする
ユーザーズガイド画面が別ウインドーで開きます。
ユーザーズガイド（PDF形式）をご覧になるには、Adobe
®
Reader
®
またはAdobe
®
Acrobat
®
が必要です。
コンピューターにAdobe
®
Reader
®
またはAdobe
®
Acrobat
®
がインストールされていない場合は、インストールする必
要があります。アドビシステムズ社のホームページ（http://www.adobe.com/）からAdobe
®
Reader
®
をダウンロード
してください。
ユーザーズガイド（PDF形式）を閲覧するには
<<ユーザーズガイド画面>>

オプション製品のご案内
本製品に装着できるオプションです。オプションを装着することで本製品の機能をさらに拡張してお使いいた
だけます。
商標について
本文中では、OS名称を略記しています。
Windows
®
2000 Professional の 正 式 名 称 は、Microsoft
®
Windows
®
2000 Professional operating
systemです。
Windows
®
XPの正式名称は、Microsoft
®
Windows
®
XP Professional operating systemおよびMicrosoft
®
Windows
®
XP Home Edition operating system です。
Windows
®
XP Professional x64 の 正 式 名 称 は、Microsoft
®
Windows
®
XP Professional x64 Edition
operating systemです。
Windows Server
®
2003の正式名称は、Microsoft

®
Windows Server
®
2003 operating systemです。
Windows Server
®
2003 x64 Edition の 正 式 名 称 は、Microsoft
®
Windows Server
®
2003 x64 Edition
operating systemです。
Windows Server
®
2008の正式名称は、Microsoft
®
Windows Server
®
2008 operating systemです。
Windows Server
®
2008 R2の正式名称は、Microsoft
®
Windows Server
®
2008 R2 operating systemです。
Windows Vista
®
の正式名称は、Microsoft
®
Windows Vista
®
operating systemです。
Windows
®
7の正式名称は、Microsoft
®
Windows
®
7 operating systemです。

• お買い上げの際、販売店でお渡しする保証書は大切に保管してください。
• 本製品の補修用性能部品の最低保有期間は製造打切後5年です。

増設記録紙トレイ：LT-300CL（HL-4570CDW） メモリ：SO-DIMM
※ HL-4570CDWTには、あらかじめ同梱されています。
※ 最大500枚の普通紙をセットできます。多目的（MPトレイ）と
記録紙トレイを合わせると最大800枚の給紙ができます。
※ 市販のメモリ（SO-DIMM）を取り付けて増設することができま
す。メモリについての詳細は、、サポートサイト（ブラザーソ
リューションセンター）を参照してください。
（http://solutions.brother.co.jp/）
トナーカートリッジ・ドラムユニット・ベルトユニット・廃トナーボックスは当社指定品をご使用ください。当社指定以外の品物をご
使用いただくと、故障の原因となる可能性があります。純正品のトナーカートリッジ・ドラムユニット・ベルトユニット・廃トナーボッ
クスをご使用いただいた場合のみ機能・品質を保証いたします。
本製品は日本国内のみでのご使用となりますので、海外でのご使用はお止めください。海外で使用されている電源が本製品に適切でな

い恐れがあります。海外で本製品をご使用になりトラブルが発生した場合、当社は一切の責任を負いかねます。また保証の対象とはな
りませんのでご注意ください。
This machine is made for use in Japan only. We can not recommend using them overseas because the power requirements
of your machine may not be compatible with the power available in foreign countries. Using Japan models overseas is at
your own risk and will void your warranty.
（市販品）
©2010 Brother Industries, Ltd.
This product includes software developed by the following vendors:
©1983-1998 PACIFIC SOFTWORKS, INC.

©2010 Devicescape Software, Inc.
This product includes the “KASAGO TCP/IP” software developed by ZUKEN ELMIC, Inc.

消耗品について
次のメッセージが液晶ディスプレイに表示されたら、交換用の消耗品の準備をしてください。トナーについて
は、液晶ディスプレイの 2 行目の■マークが□（点滅）マークになります。4 個の■（□）マークは、左から
順にブラック（K）、イエロー（Y）、マゼンタ（M）、シアン（C）です。
消耗品の交換時期になると、次のメッセージが液晶ディスプレイに表示されます。
トナーカートリッジの色は、液晶ディスプレイの2行目に表示されます。
消耗品の詳細については、お買い上げの販売店にお問い合わせください。
本製品に付属のトナーカートリッジは約2,500枚（ブラック）
※1、2
、約1,500枚（シアン/マゼンタ/イエロー）
※1、2
印刷ができます。
※1 印刷可能枚数はJIS X 6932（ISO/IEC 19798）規格に基づく公表値を満たしています。（JIS X 6932（ISO/IEC 19798）と
はカラー電子写真方式プリンター用トナーカートリッジの印刷枚数を測定するための試験方法を定めた規格です。）
※2 使用環境や記録紙の種類、連続印刷枚数、印刷内容などによって異なります。

※3 A4を1回に1ページ印刷した場合
※4 A4を印刷した場合

• 消耗品の寿命は、実際の印刷方法や内容、使用環境により異なります。
• トナーの寿命は、使用可能なトナーがなくなった場合やトナーが劣化した場合で検知され、どちらかに該当するとトナー

の寿命となります。

• 複数色のトナーを同時期に交換する場合、交換したトナーの劣化が同時に進むため、トナーの寿命と判断されることがあります。

消耗品のご注文は携帯電話からもできます。
http://direct.brother.co.jp/
トナーカートリッジ
型番

• 標準タイプ：TN-390C（シアン）/ TN-390M（マゼンタ）/ TN-390Y（イエロー）/ TN-390BK（ブラック）
• 大容量タイプ：TN-395C（シアン）/ TN-395M（マゼンタ）/ TN-395Y（イエロー）/ TN-395BK（ブラック）

ドラムユニット ベルトユニット 廃トナーボックス
型番 DR-390CL 型番 BU-300CL 型番 WT-300CL

• マモナク ドラム コウカン ・マモナク ベルト コウカン
• マモナク ハイトナー コウカン
• トナーコウカン ・ドラムコウカン ・ベルトユニットコウカン ・ハイトナーボックスコウカン
• TN-390C/TN-390M/TN-390Y/TN-390BK

BK：約2,500枚 ※1、2
、C/M/Y：各約1,500枚 ※1、2

• TN-395C/TN-395M/TN-395Y/TN-395BK

BK：約4,000枚 ※1、2
、C/M/Y：各約3,500枚 ※1、2
印刷可能枚数：約25,000枚 ※2、3 印刷可能枚数：約50,000枚 ※2、4 印刷可能枚数：約50,000枚 ※2、4
