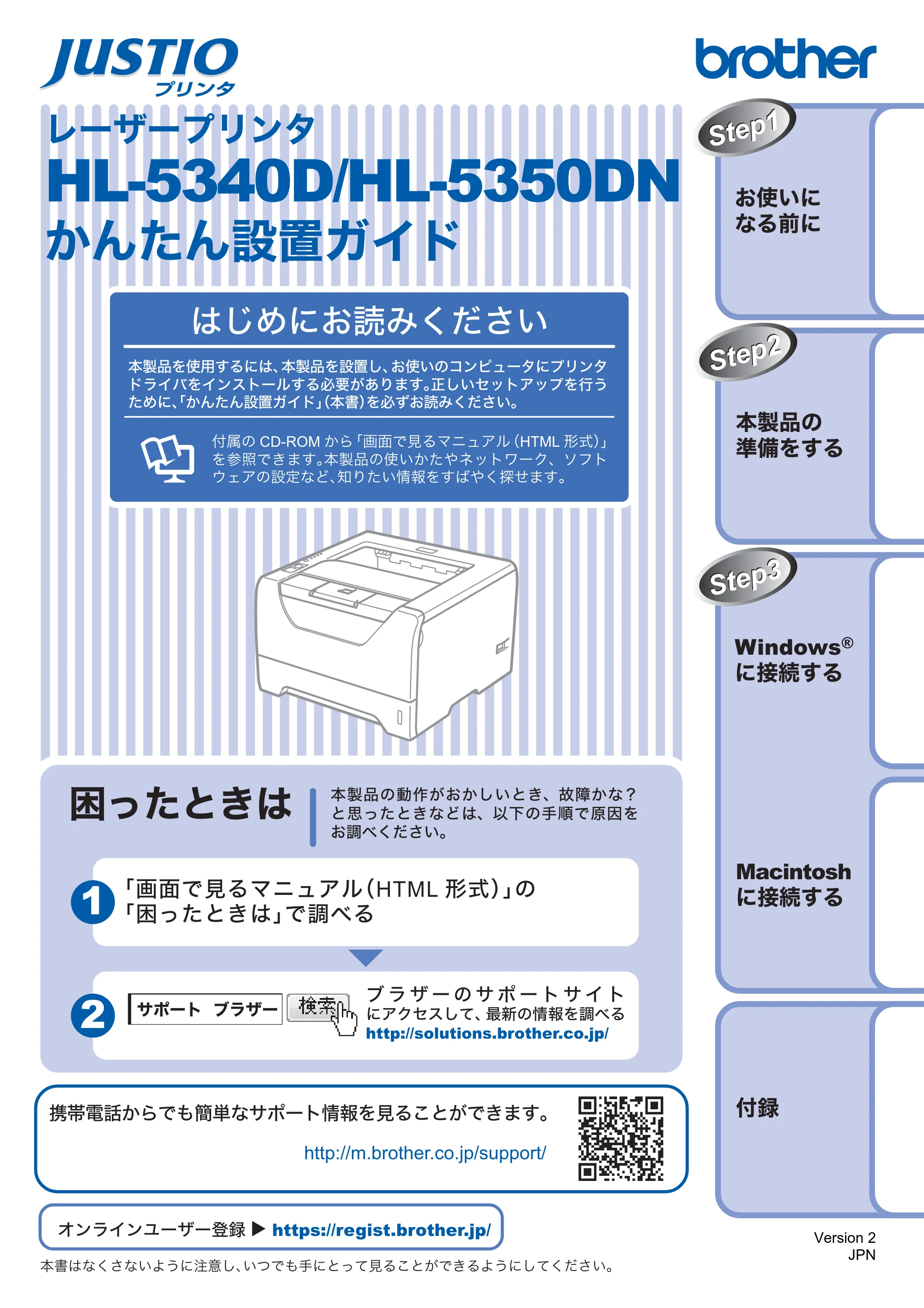

かんたん設置ガイドHL-5340D / HL-5350DN

ʶ˂ʀ˂ʡʴʽʉ
HL-5340D/HL-5350DN
ȞɦȲɦᜫᏚɶɮʓ
టᛏֿɥΈႊȬɞȾɂǾటᛏֿɥᜫᏚȪǾȝΈȗɁɽʽʞʯ˂ʉȾʡʴʽʉ
ʓʳɮʚɥɮʽʃʒ˂ʵȬɞ॒ᛵȟȕɝɑȬǿඩȪȗʅʍʒɬʍʡɥᚐș
ȲɔȾǾȈȞɦȲɦᜫᏚɶɮʓȉᴥటంᴦɥ॒ȭȝᝣɒȢȳȨȗǿ
͇ࠖ
Ɂ CD-ROM ȞɜȈ႕ᬂȺ᛻ɞʨʕʯɬʵᴥHTML ढࣻᴦȉ
ɥՎྃȺȠɑȬǿటᛏֿɁΈȗȞȲɗʗʍʒʹ˂ɹǾʇʟʒ
ɰɱɬɁᜫްȽȼǾᅺɝȲȗষڨɥȬɃɗȢ૘ȮɑȬǿ
ɂȫɔȾȝᝣɒȢȳȨȗ
ଆ࢛᫖ᝈȞɜȺɕዊԨȽɿʧ˂ʒষڨɥ᛻ɞȦȻȟȺȠɑȬǿ
http://m.brother.co.jp/support/
1
2
ٌ
ȶȲȻȠɂ
టᛏֿ ɁӦͽȟȝȞȪȗȻȠǾ୒᪩ȞȽᴼ
Ȼ९ȶȲȻȠȽȼɂǾ͏˩Ɂਖ਼ᬲȺՁىɥ
ȝᝩɌȢȳȨȗǿ
ʠ ʳ ʀ ˂ Ɂ ɿ ʧ ˂ ʒ ɿ ɮ ʒ
ȾɬɹʅʃȪȹǾఊ୿ɁষڨɥᝩɌɞ
http://solutions.brother.co.jp/
ɴʽʳɮʽʰ˂ʀ˂ᄊ᧸
Ǭ
https://regist.brother.jp/

టంɂȽȢȨȽȗɛșȾา৙ȪǾȗȷȺɕਖ਼ȾȻȶȹ᛻ɞȦȻȟȺȠɞɛșȾȪȹȢȳȨȗǿ
Ȉ႕ᬂȺ᛻ɞʨʕʯɬʵ ᴥHTML ढࣻᴦ ȉɁ
ȈٌȶȲȻȠɂȉȺᝩɌɞ
ɿʧ˂ʒ ʠʳʀ˂
ȝΈȗȾ
ȽɞҰȾ
Ɂֿటᛏ
ໄ϶ɥȬɞ
Windows
®
Ⱦ૚ፖȬɞ
Macintosh
Ⱦ૚ፖȬɞ͇
᧸
Version 2
JPN

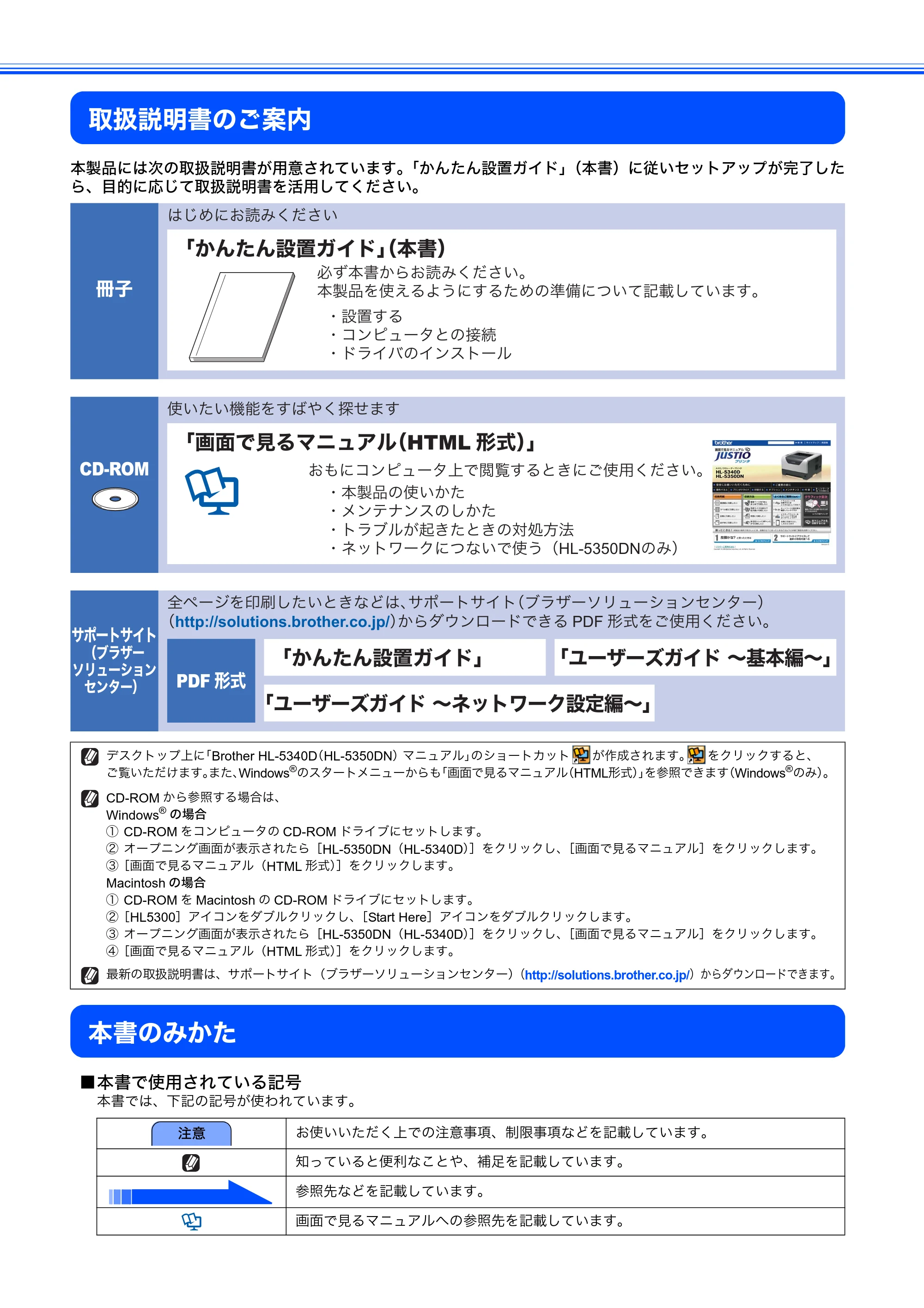

取扱説明書のご案内
本製品には次の取扱説明書が用意されています。「かんたん設置ガイド」（本書）に従いセットアップが完了した
ら、目的に応じて取扱説明書を活用してください。
本書のみかた
■本書で使用されている記号
本書では、下記の記号が使われています。
デスクトップ上に「Brother HL-5340D（HL-5350DN）マニュアル」のショートカット が作成されます。 をクリックすると、
ご覧いただけます。また、Windows
®
のスタートメニューからも「画面で見るマニュアル（HTML形式）」を参照できます（Windows
®
のみ）。
CD-ROM から参照する場合は、
Windows
®
の場合
① CD-ROM をコンピュータの CD-ROM ドライブにセットします。
② オープニング画面が表示されたら［HL-5350DN（HL-5340D）］をクリックし、［画面で見るマニュアル］をクリックします。
③［画面で見るマニュアル（HTML 形式）］をクリックします。
Macintosh の場合
① CD-ROM を Macintosh の CD-ROM ドライブにセットします。

②［HL5300］アイコンをダブルクリックし、［Start Here］アイコンをダブルクリックします。
③ オープニング画面が表示されたら［HL-5350DN（HL-5340D）］をクリックし、［画面で見るマニュアル］をクリックします。
④［画面で見るマニュアル（HTML 形式）］をクリックします。
最新の取扱説明書は、サポートサイト（ブラザーソリューションセンター）（http://solutions.brother.co.jp/）からダウンロードできます。
お使いいただく上での注意事項、制限事項などを記載しています。
知っていると便利なことや、補足を記載しています。
参照先などを記載しています。
画面で見るマニュアルへの参照先を記載しています。
ɂȫɔȾȝᝣɒȢȳȨȗ
ȈȞɦȲɦᜫᏚɶɮʓȉᴥటంᴦ
ˁᜫᏚȬɞ
ˁɽʽʞʯ˂ʉȻɁ૚ፖ
ˁʓʳɮʚɁɮʽʃʒ˂ʵ
ފё
ɿʧ˂ʒɿɮʒ
ᴥʠʳʀ˂
ʇʴʯ˂ʁʱʽ
ʅʽʉ˂ᴦ
ΈȗȲȗൡᑤɥȬɃɗȢ૘ȮɑȬ
ȝɕȾɽʽʞʯ˂ʉ˨ȺᩣᜄȬɞȻȠȾȧΈႊȢȳȨȗǿ॒
ȭటంȞɜȝᝣɒȢȳȨȗǿ

టᛏֿɥΈțɞɛșȾȬɞȲɔɁໄ϶ȾȷȗȹᜤᢐȪȹȗɑȬǿ
Ȉ႕ᬂȺ᛻ɞʨʕʯɬʵᴥHTML ढࣻᴦȉ
ˁటᛏֿɁΈȗȞȲ
ˁʫʽʐʔʽʃɁȪȞȲ
ˁʒʳʠʵȟᠭȠȲȻȠɁߦѿ஁ศ
ˁʗʍʒʹ˂ɹȾȷȽȗȺΈșᴥHL-5350DNɁɒᴦ
пʤ˂ʂɥԱҥȪȲȗȻȠȽȼɂǾɿʧ˂ʒɿɮʒᴥʠʳʀ˂ʇʴʯ˂ʁʱʽʅʽʉ˂ᴦ
ᴥhttp://solutions.brother.co.jp/ᴦȞɜʊɰʽʷ˂ʓȺȠɞ PDF ढࣻɥȧΈႊȢȳȨȗǿ
ȈȞɦȲɦᜫᏚɶɮʓȉ
Ȉʰ˂ʀ˂ʄɶɮʓ ᵻʗʍʒʹ˂ɹᜫް፾ᵻȉ
Ȉʰ˂ʀ˂ʄɶɮʓ ᵻژట፾ᵻȉ
PDF ढࣻ
CD-ROM
注意

1

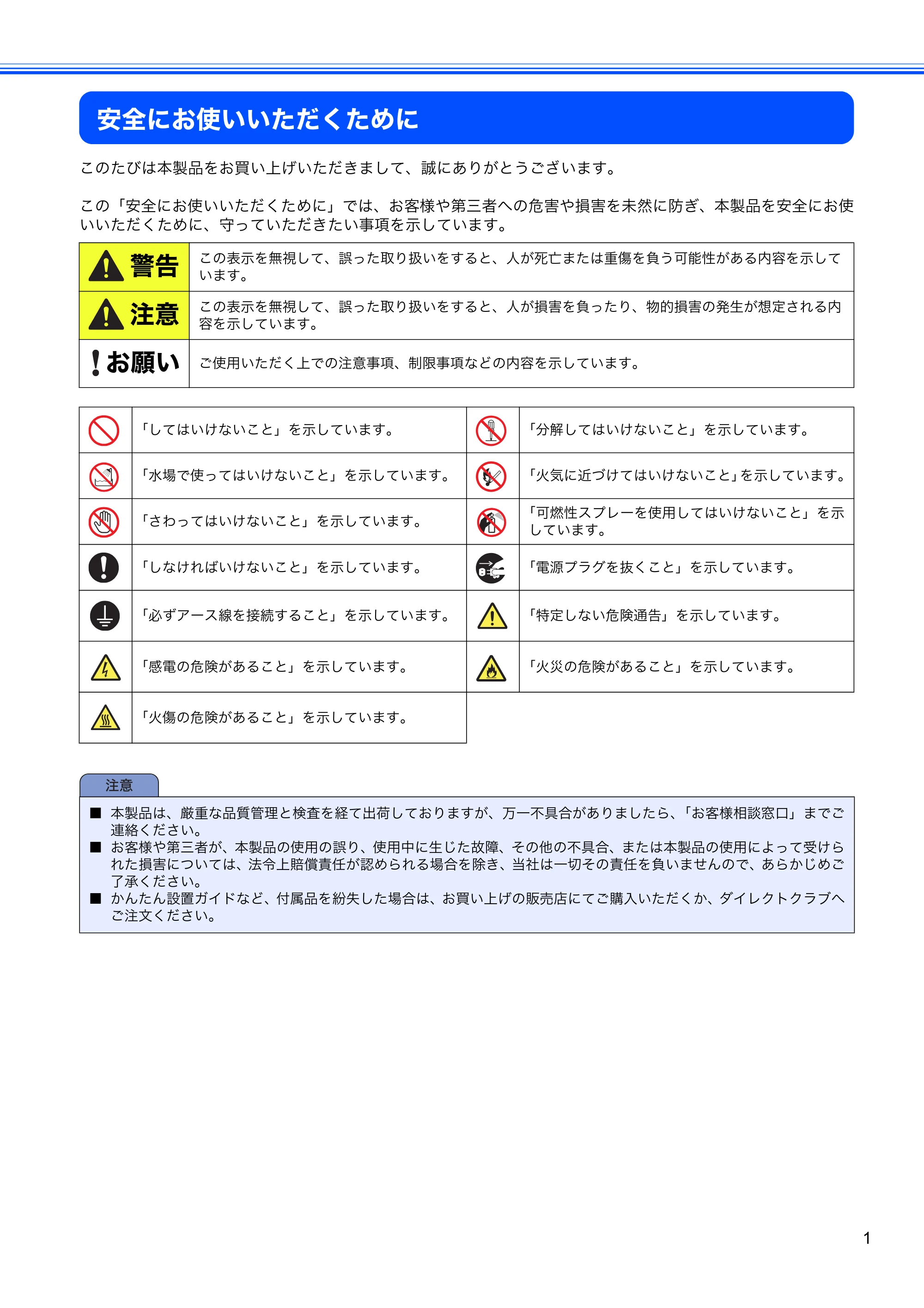

安全にお使いいただくために
このたびは本製品をお買い上げいただきまして、誠にありがとうございます。
この「安全にお使いいただくために」では、お客様や第三者への危害や損害を未然に防ぎ、本製品を安全にお使
いいただくために、守っていただきたい事項を示しています。
警告
この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性がある内容を示して
います。
注意
この表示を無視して、誤った取り扱いをすると、人が損害を負ったり、物的損害の発生が想定される内
容を示しています。
お願い ご使用いただく上での注意事項、制限事項などの内容を示しています。
「してはいけないこと」を示しています。 「分解してはいけないこと」を示しています。
「水場で使ってはいけないこと」を示しています。 「火気に近づけてはいけないこと」を示しています。
「さわってはいけないこと」を示しています。
「可燃性スプレーを使用してはいけないこと」を示
しています。
「しなければいけないこと」を示しています。 「電源プラグを抜くこと」を示しています。

「必ずアース線を接続すること」を示しています。 「特定しない危険通告」を示しています。
「感電の危険があること」を示しています。 「火災の危険があること」を示しています。
「火傷の危険があること」を示しています。
า৙
■ 本製品は、厳重な品質管理と検査を経て出荷しておりますが、万一不具合がありましたら、「お客様相談窓口」までご
連絡ください。
■ お客様や第三者が、本製品の使用の誤り、使用中に生じた故障、その他の不具合、または本製品の使用によって受けら
れた損害については、法令上賠償責任が認められる場合を除き、当社は一切その責任を負いませんので、あらかじめご
了承ください。
■ かんたん設置ガイドなど、付属品を紛失した場合は、お買い上げの販売店にてご購入いただくか、ダイレクトクラブへ
ご注文ください。

2

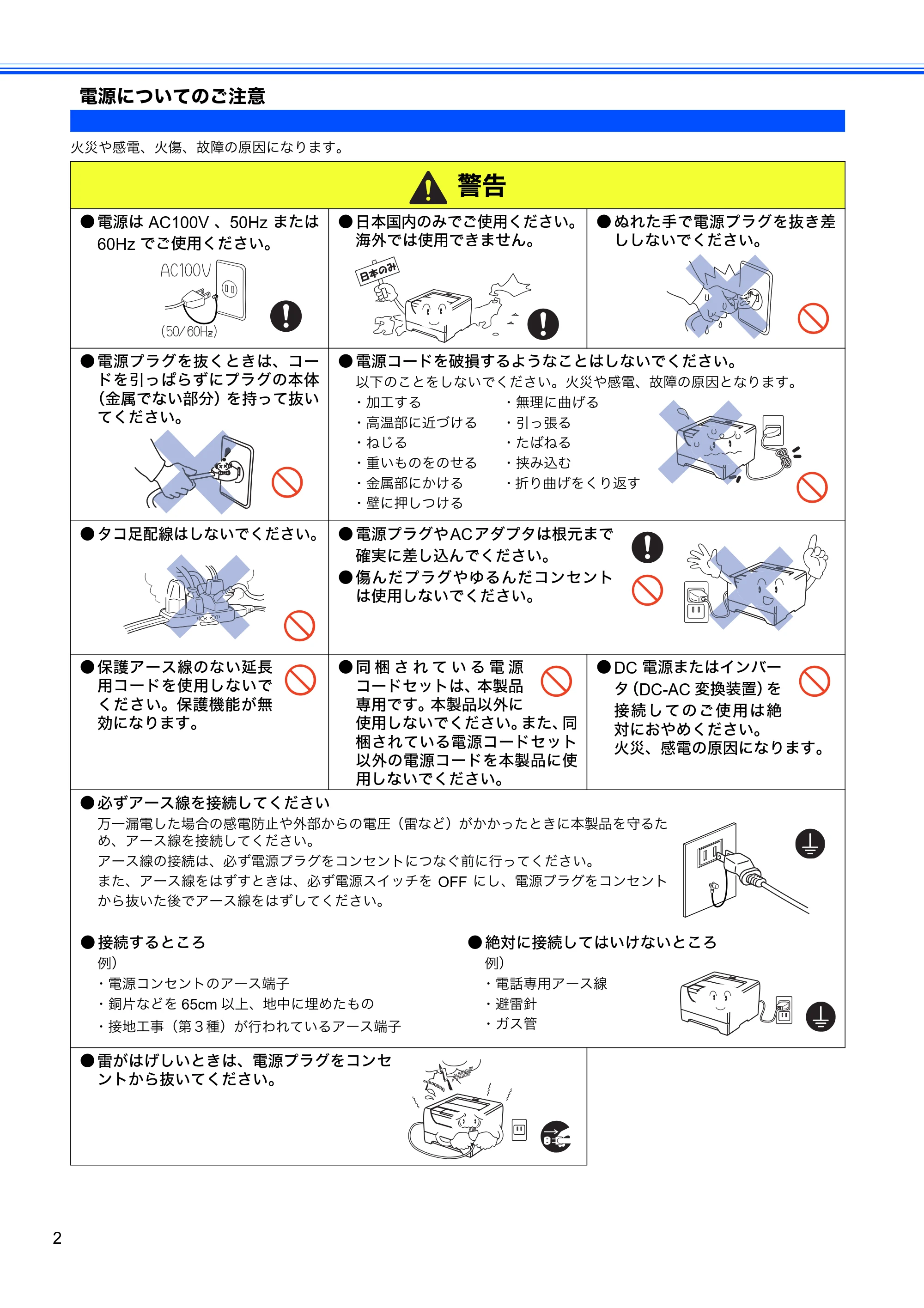

電源についてのご注意
火災や感電、火傷、故障の原因になります。
警告

• 電源は AC100V 、50Hz または

60Hz でご使用ください。

• 日本国内のみでご使用ください。

海外では使用できません。

• ぬれた手で電源プラグを抜き差

ししないでください。

• 電源プラグを抜くときは、コー

ドを引っぱらずにプラグの本体
（金属でない部分）を持って抜い
てください。

• 電源コードを破損するようなことはしないでください。

以下のことをしないでください。火災や感電、故障の原因となります。

• 加工する ・無理に曲げる
• 高温部に近づける ・引っ張る
• ねじる ・たばねる
• 重いものをのせる ・挟み込む
• 金属部にかける ・折り曲げをくり返す
• 壁に押しつける
• タコ足配線はしないでください。 ● 電源プラグやACアダプタは根元まで

確実に差し込んでください。

• 傷んだプラグやゆるんだコンセント

は使用しないでください。

• 保護アース線のない延長

用コードを使用しないで
ください。保護機能が無
効になります。

• 同 梱 さ れ て い る 電 源

コードセットは、本製品
専用です。本製品以外に
使用しないでください。また、同
梱されている電源コードセット
以外の電源コードを本製品に使
用しないでください。

• DC 電源またはインバー

タ（DC-AC 変換装置）を
接続してのご使用は絶
対におやめください。
火災、感電の原因になります。

• 必ずアース線を接続してください

万一漏電した場合の感電防止や外部からの電圧（雷など）がかかったときに本製品を守るた
め、アース線を接続してください。
アース線の接続は、必ず電源プラグをコンセントにつなぐ前に行ってください。
また、アース線をはずすときは、必ず電源スイッチを OFF にし、電源プラグをコンセント
から抜いた後でアース線をはずしてください。

• 雷がはげしいときは、電源プラグをコンセ

ントから抜いてください。

• 接続するところ

例）

• 電源コンセントのアース端子
• 銅片などを 65cm 以上、地中に埋めたもの
• 接地工事（第３種）が行われているアース端子
• 絶対に接続してはいけないところ

例）

• 電話専用アース線
• 避雷針
• ガス管

3

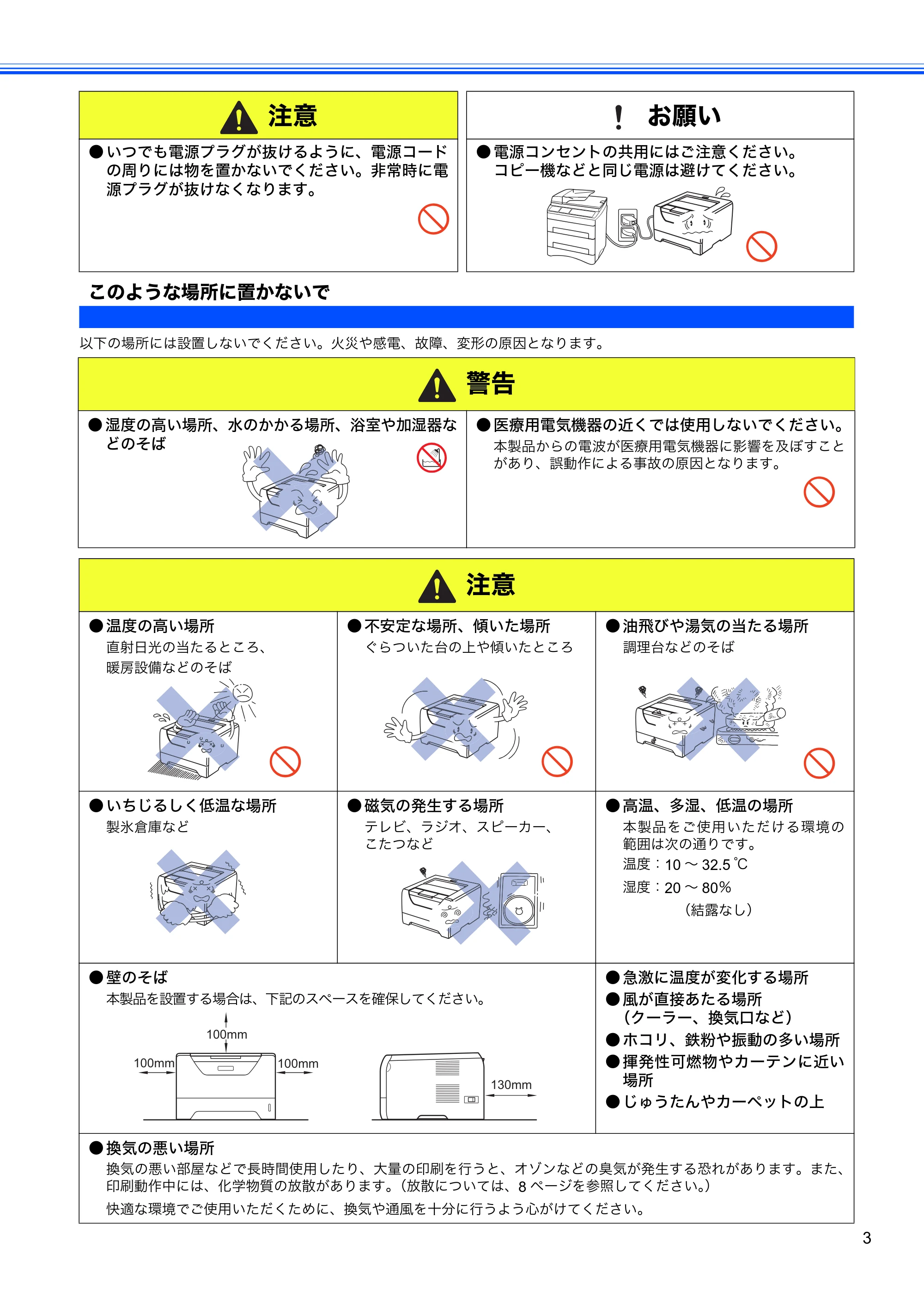

このような場所に置かないで
以下の場所には設置しないでください。火災や感電、故障、変形の原因となります。
注意 お願い

• いつでも電源プラグが抜けるように、電源コード

の周りには物を置かないでください。非常時に電
源プラグが抜けなくなります。

• 電源コンセントの共用にはご注意ください。

コピー機などと同じ電源は避けてください。
警告

• 湿度の高い場所、水のかかる場所、浴室や加湿器な

どのそば

• 医療用電気機器の近くでは使用しないでください。

本製品からの電波が医療用電気機器に影響を及ぼすこと
があり、誤動作による事故の原因となります。
注意

• 温度の高い場所

直射日光の当たるところ、
暖房設備などのそば

• 不安定な場所、傾いた場所

ぐらついた台の上や傾いたところ

• 油飛びや湯気の当たる場所

調理台などのそば

• いちじるしく低温な場所

製氷倉庫など

• 磁気の発生する場所

テレビ、ラジオ、スピーカー、
こたつなど

• 高温、多湿、低温の場所

本製品をご使用いただける環境の
範囲は次の通りです。
温度：10 ～ 32.5 ℃
湿度：20 ～ 80％
（結露なし）

• 壁のそば

本製品を設置する場合は、下記のスペースを確保してください。

• 急激に温度が変化する場所
• 風が直接あたる場所

（クーラー、換気口など）

• ホコリ、鉄粉や振動の多い場所
• 揮発性可燃物やカーテンに近い

場所

• じゅうたんやカーペットの上
• 換気の悪い場所

換気の悪い部屋などで長時間使用したり、大量の印刷を行うと、オゾンなどの臭気が発生する恐れがあります。また、
印刷動作中には、化学物質の放散があります。（放散については、8 ページを参照してください。）
快適な環境でご使用いただくために、換気や通風を十分に行うよう心がけてください。
130mm
100mm100mm
100mm

4

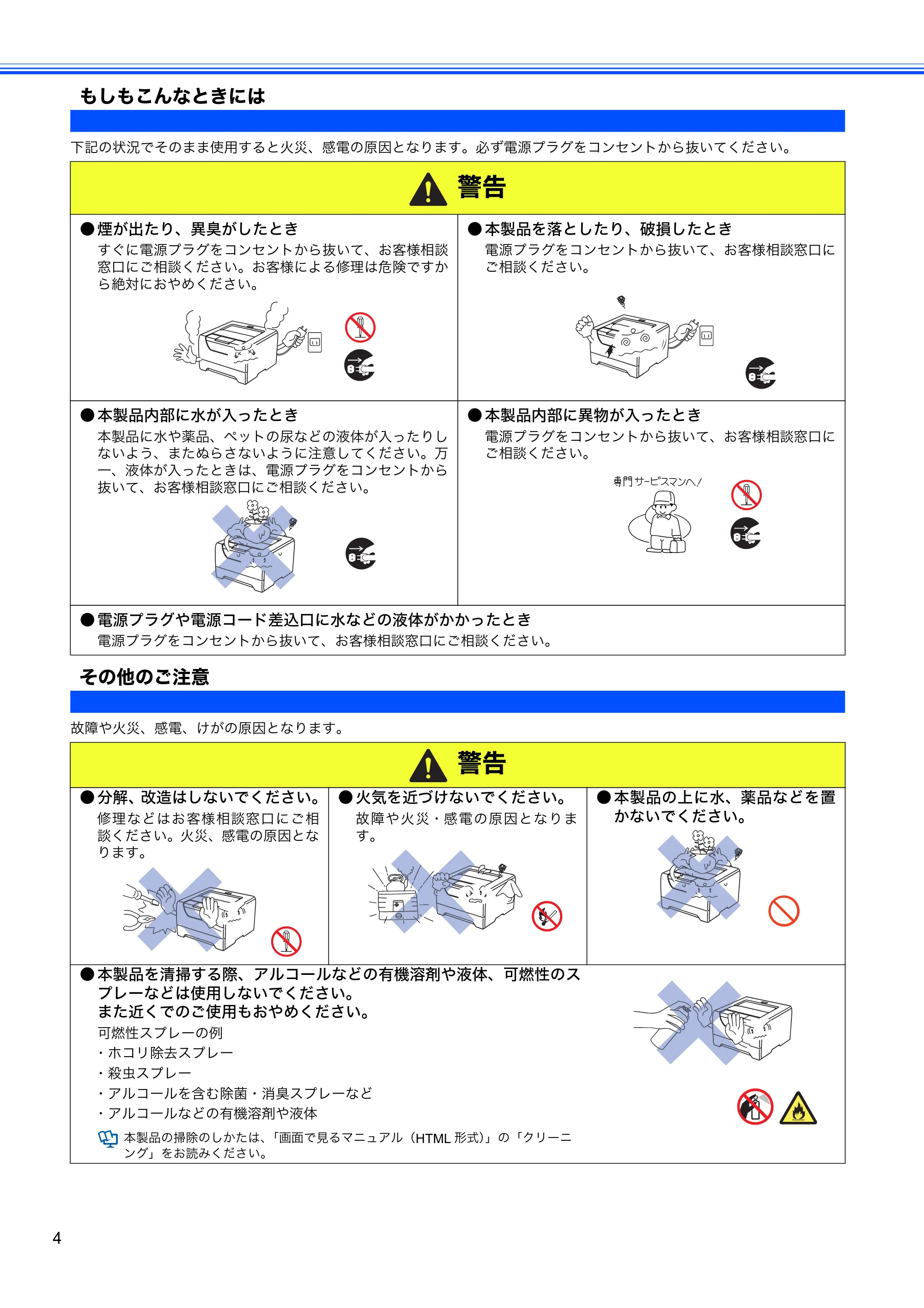

もしもこんなときには
下記の状況でそのまま使用すると火災、感電の原因となります。必ず電源プラグをコンセントから抜いてください。
その他のご注意
故障や火災、感電、けがの原因となります。
警告

• 煙が出たり、異臭がしたとき

すぐに電源プラグをコンセントから抜いて、お客様相談
窓口にご相談ください。お客様による修理は危険ですか
ら絶対におやめください。

• 本製品を落としたり、破損したとき

電源プラグをコンセントから抜いて、お客様相談窓口に
ご相談ください。

• 本製品内部に水が入ったとき

本製品に水や薬品、ペットの尿などの液体が入ったりし
ないよう、またぬらさないように注意してください。万
一、液体が入ったときは、電源プラグをコンセントから
抜いて、お客様相談窓口にご相談ください。

• 本製品内部に異物が入ったとき

電源プラグをコンセントから抜いて、お客様相談窓口に
ご相談ください。

• 電源プラグや電源コード差込口に水などの液体がかかったとき

電源プラグをコンセントから抜いて、お客様相談窓口にご相談ください。
警告

• 分解、改造はしないでください。

修理などはお客様相談窓口にご相
談ください。火災、感電の原因とな
ります。

• 火気を近づけないでください。

故障や火災・感電の原因となりま
す。

• 本製品の上に水、薬品などを置

かないでください。

• 本製品を清掃する際、アルコールなどの有機溶剤や液体、可燃性のス

プレーなどは使用しないでください。
また近くでのご使用もおやめください。
可燃性スプレーの例

• ホコリ除去スプレー
• 殺虫スプレー
• アルコールを含む除菌・消臭スプレーなど
• アルコールなどの有機溶剤や液体

本製品の掃除のしかたは、「画面で見るマニュアル（HTML 形式）」の「クリーニ
ング」をお読みください。

5

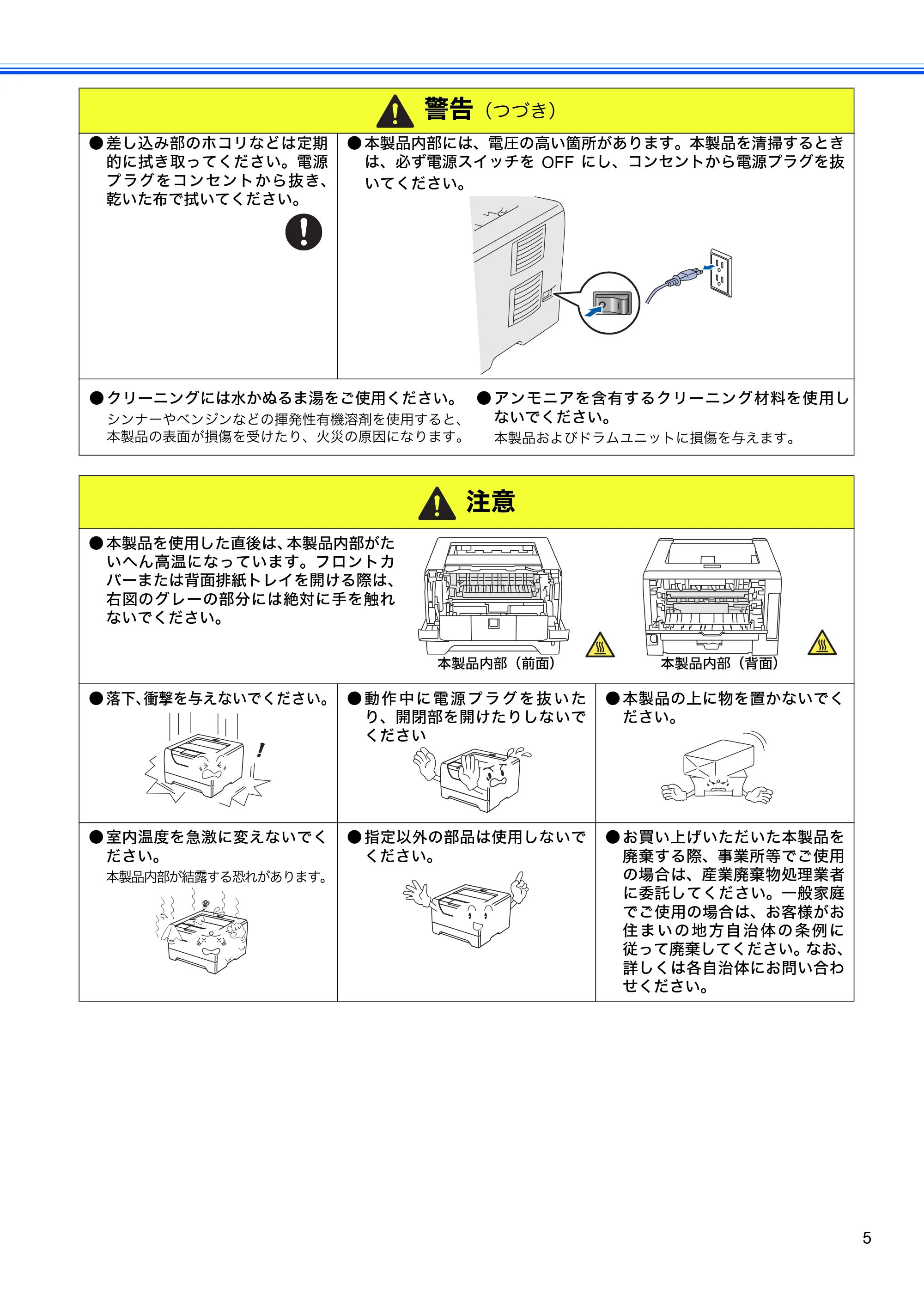

警告（つづき）

• 差し込み部のホコリなどは定期

的に拭き取ってください。電源
プラグをコンセントから抜き、
乾いた布で拭いてください。

• 本製品内部には、電圧の高い箇所があります。本製品を清掃するとき

は、必ず電源スイッチを OFF にし、コンセントから電源プラグを抜
いてください。
注意

• 本製品を使用した直後は、本製品内部がた

いへん高温になっています。フロントカ
バーまたは背面排紙トレイを開ける際は、
右図のグレーの部分には絶対に手を触れ
ないでください。

• 落下、衝撃を与えないでください。 ● 動 作 中 に 電 源 プ ラ グ を 抜 い た

り、開閉部を開けたりしないで
ください

• 本製品の上に物を置かないでく

ださい。

• 室内温度を急激に変えないでく

ださい。
本製品内部が結露する恐れがあります。

• 指定以外の部品は使用しないで

ください。

• お買い上げいただいた本製品を

廃棄する際、事業所等でご使用
の場合は、産業廃棄物処理業者
に委託してください。一般家庭
でご使用の場合は、お客様がお
住 ま い の 地 方 自 治 体 の 条 例 に
従って廃棄してください。なお、
詳しくは各自治体にお問い合わ
せください。

• クリーニングには水かぬるま湯をご使用ください。

シンナーやベンジンなどの揮発性有機溶剤を使用すると、
本製品の表面が損傷を受けたり、火災の原因になります。

• アンモニアを含有するクリーニング材料を使用し

ないでください。
本製品およびドラムユニットに損傷を与えます。
本製品内部（前面） 本製品内部（背面）

6

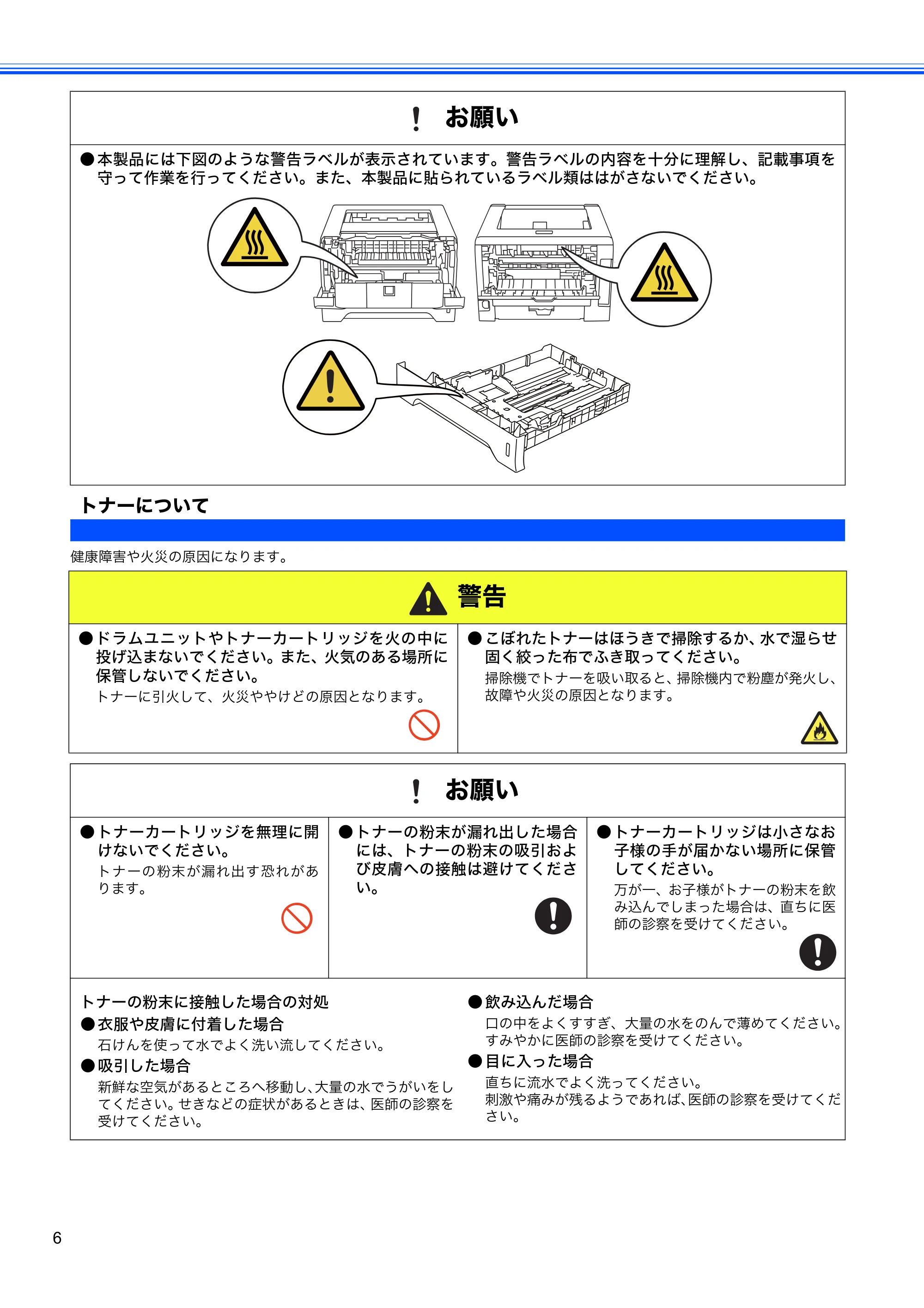

トナーについて
健康障害や火災の原因になります。
お願い

• 本製品には下図のような警告ラベルが表示されています。警告ラベルの内容を十分に理解し、記載事項を

守って作業を行ってください。また、本製品に貼られているラベル類ははがさないでください。
警告

• ドラムユニットやトナーカートリッジを火の中に

投げ込まないでください。また、火気のある場所に
保管しないでください。
トナーに引火して、火災ややけどの原因となります。

• こぼれたトナーはほうきで掃除するか、水で湿らせ

固く絞った布でふき取ってください。
掃除機でトナーを吸い取ると、掃除機内で粉塵が発火し、
故障や火災の原因となります。
お願い

• トナーカートリッジを無理に開

けないでください。
トナーの粉末が漏れ出す恐れがあ
ります。

• トナーの粉末が漏れ出した場合

には、トナーの粉末の吸引およ
び皮膚への接触は避けてくださ
い。

• トナーカートリッジは小さなお

子様の手が届かない場所に保管
してください。
万が一、お子様がトナーの粉末を飲
み込んでしまった場合は、直ちに医
師の診察を受けてください。
トナーの粉末に接触した場合の対処

• 衣服や皮膚に付着した場合

石けんを使って水でよく洗い流してください。

• 吸引した場合

新鮮な空気があるところへ移動し、大量の水でうがいをし
てください。せきなどの症状があるときは、医師の診察を
受けてください。

• 飲み込んだ場合

口の中をよくすすぎ、大量の水をのんで薄めてください。
すみやかに医師の診察を受けてください。

• 目に入った場合

直ちに流水でよく洗ってください。
刺激や痛みが残るようであれば、医師の診察を受けてくだ
さい。

7

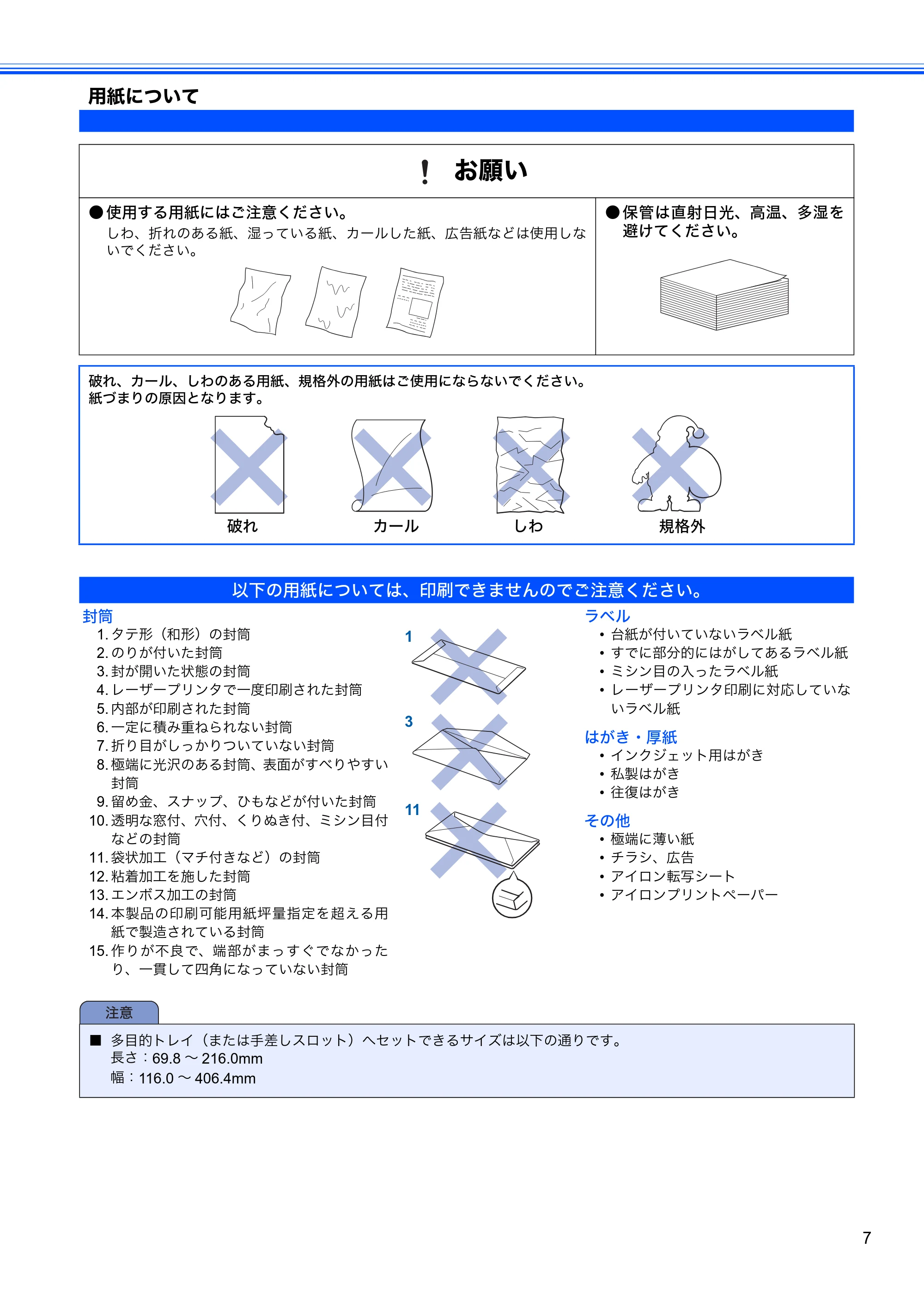

用紙について
お願い

• 使用する用紙にはご注意ください。

しわ、折れのある紙、湿っている紙、カールした紙、広告紙などは使用しな
いでください。

• 保管は直射日光、高温、多湿を

避けてください。
破れ、カール、しわのある用紙、規格外の用紙はご使用にならないでください。
紙づまりの原因となります。
破れ カール しわ 規格外
以下の用紙については、印刷できませんのでご注意ください。
封筒
1. タテ形（和形）の封筒
2. のりが付いた封筒
3. 封が開いた状態の封筒
4. レーザープリンタで一度印刷された封筒
5. 内部が印刷された封筒
6. 一定に積み重ねられない封筒
7. 折り目がしっかりついていない封筒
8. 極端に光沢のある封筒、表面がすべりやすい
封筒
9. 留め金、スナップ、ひもなどが付いた封筒
10. 透明な窓付、穴付、くりぬき付、ミシン目付
などの封筒
11. 袋状加工（マチ付きなど）の封筒
12. 粘着加工を施した封筒
13. エンボス加工の封筒
14. 本製品の印刷可能用紙坪量指定を超える用
紙で製造されている封筒
15. 作りが不良で、端部がまっすぐでなかった
り、一貫して四角になっていない封筒
ラベル

• 台紙が付いていないラベル紙
• すでに部分的にはがしてあるラベル紙
• ミシン目の入ったラベル紙
• レーザープリンタ印刷に対応していな

いラベル紙
はがき・厚紙

• インクジェット用はがき
• 私製はがき
• 往復はがき

その他

• 極端に薄い紙
• チラシ、広告
• アイロン転写シート
• アイロンプリントペーパー

า৙
■ 多目的トレイ（または手差しスロット）へセットできるサイズは以下の通りです。
長さ：69.8 ～ 216.0mm
幅：116.0 ～ 406.4mm
1
3
11

8

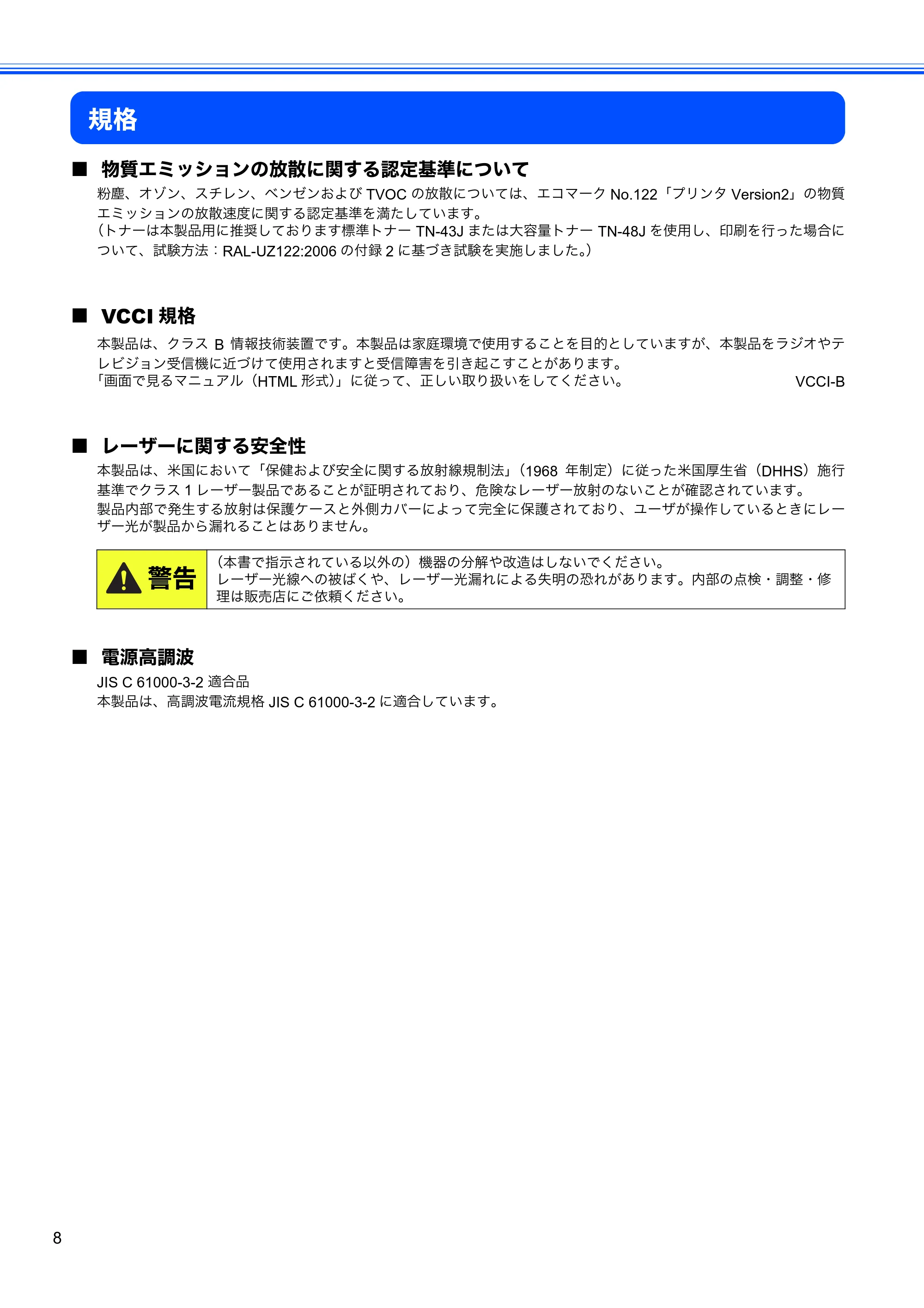

規格
■ 物質エミッションの放散に関する認定基準について
粉塵、オゾン、スチレン、ベンゼンおよび TVOC の放散については、エコマーク No.122「プリンタ Version2」の物質
エミッションの放散速度に関する認定基準を満たしています。
（トナーは本製品用に推奨しております標準トナー TN-43J または大容量トナー TN-48J を使用し、印刷を行った場合に
ついて、試験方法：RAL-UZ122:2006 の付録 2 に基づき試験を実施しました。）
■ VCCI 規格
本製品は、クラス B 情報技術装置です。本製品は家庭環境で使用することを目的としていますが、本製品をラジオやテ
レビジョン受信機に近づけて使用されますと受信障害を引き起こすことがあります。
「画面で見るマニュアル（HTML 形式）」に従って、正しい取り扱いをしてください。 VCCI-B
■ レーザーに関する安全性
本製品は、米国において「保健および安全に関する放射線規制法」（1968 年制定）に従った米国厚生省（DHHS）施行
基準でクラス 1 レーザー製品であることが証明されており、危険なレーザー放射のないことが確認されています。

製品内部で発生する放射は保護ケースと外側カバーによって完全に保護されており、ユーザが操作しているときにレー
ザー光が製品から漏れることはありません。
■ 電源高調波
JIS C 61000-3-2 適合品
本製品は、高調波電流規格 JIS C 61000-3-2 に適合しています。
警告
（本書で指示されている以外の）機器の分解や改造はしないでください。
レーザー光線への被ばくや、レーザー光漏れによる失明の恐れがあります。内部の点検・調整・修
理は販売店にご依頼ください。

9

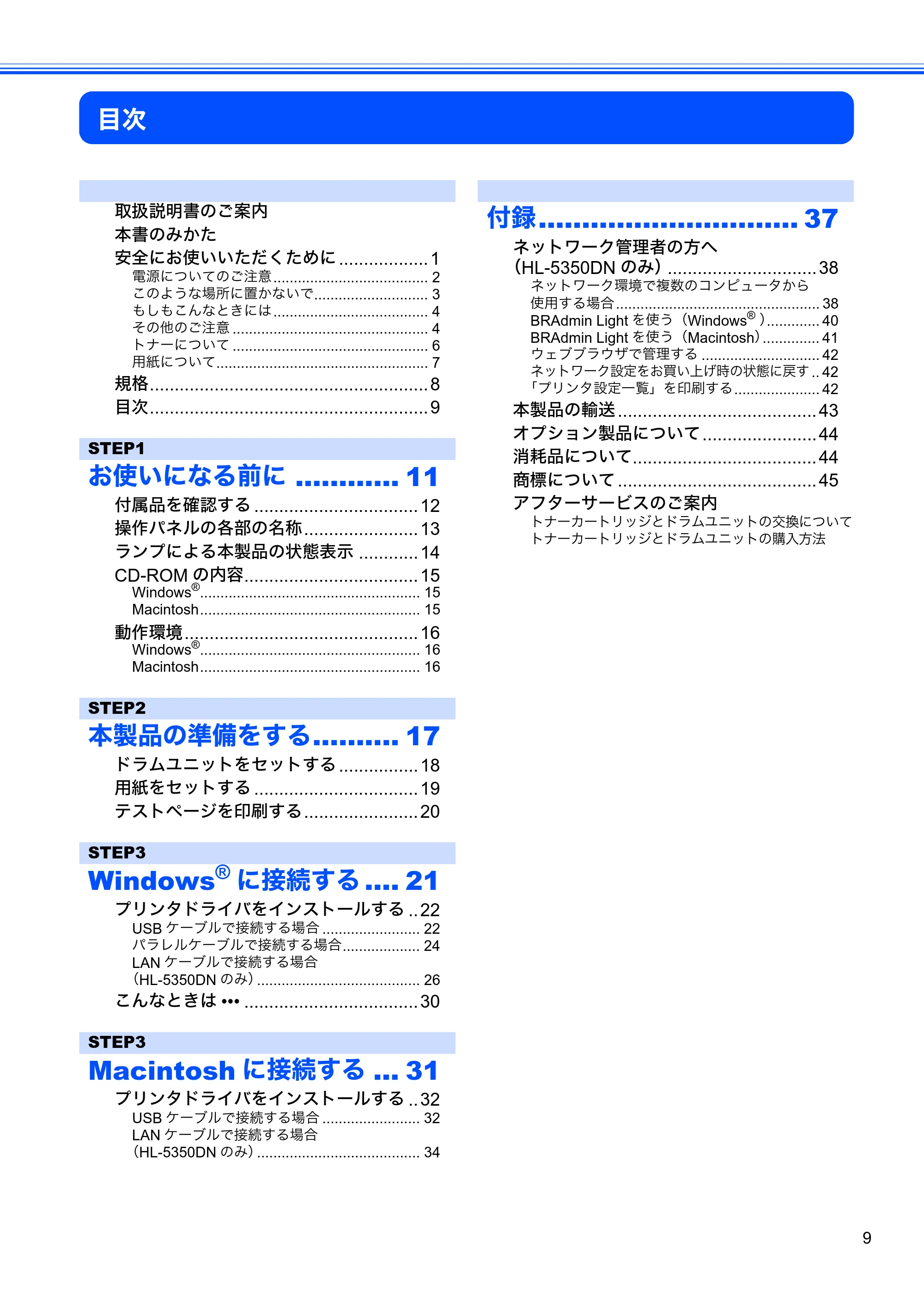

目次
取扱説明書のご案内
本書のみかた
安全にお使いいただくために .................. 1
電源についてのご注意...................................... 2
このような場所に置かないで............................ 3
もしもこんなときには...................................... 4
その他のご注意 ................................................ 4
トナーについて ................................................ 6
用紙について.................................................... 7
規格........................................................ 8
目次........................................................ 9

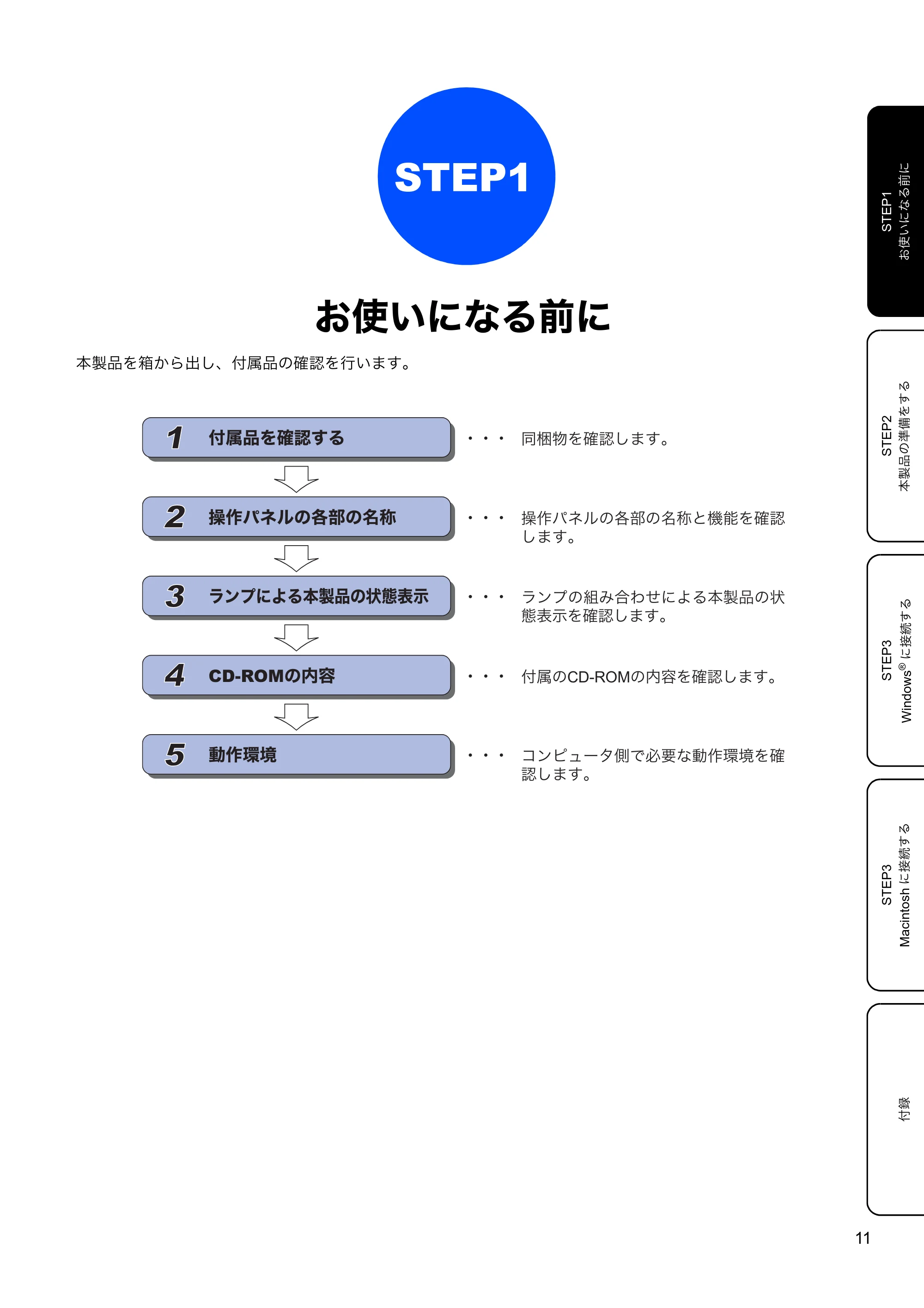

STEP1
お使いになる前に ............ 11

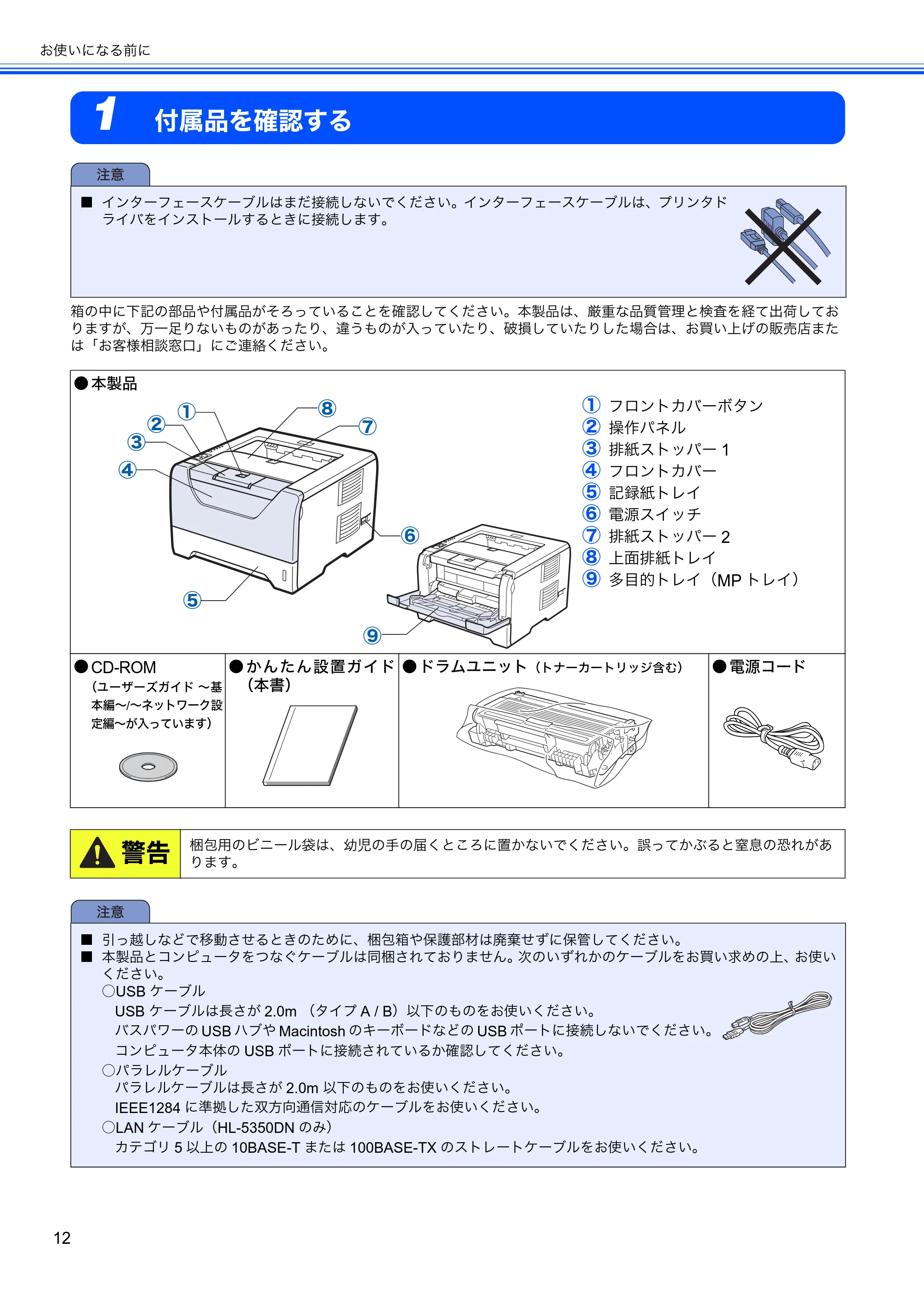

付属品を確認する ................................. 12

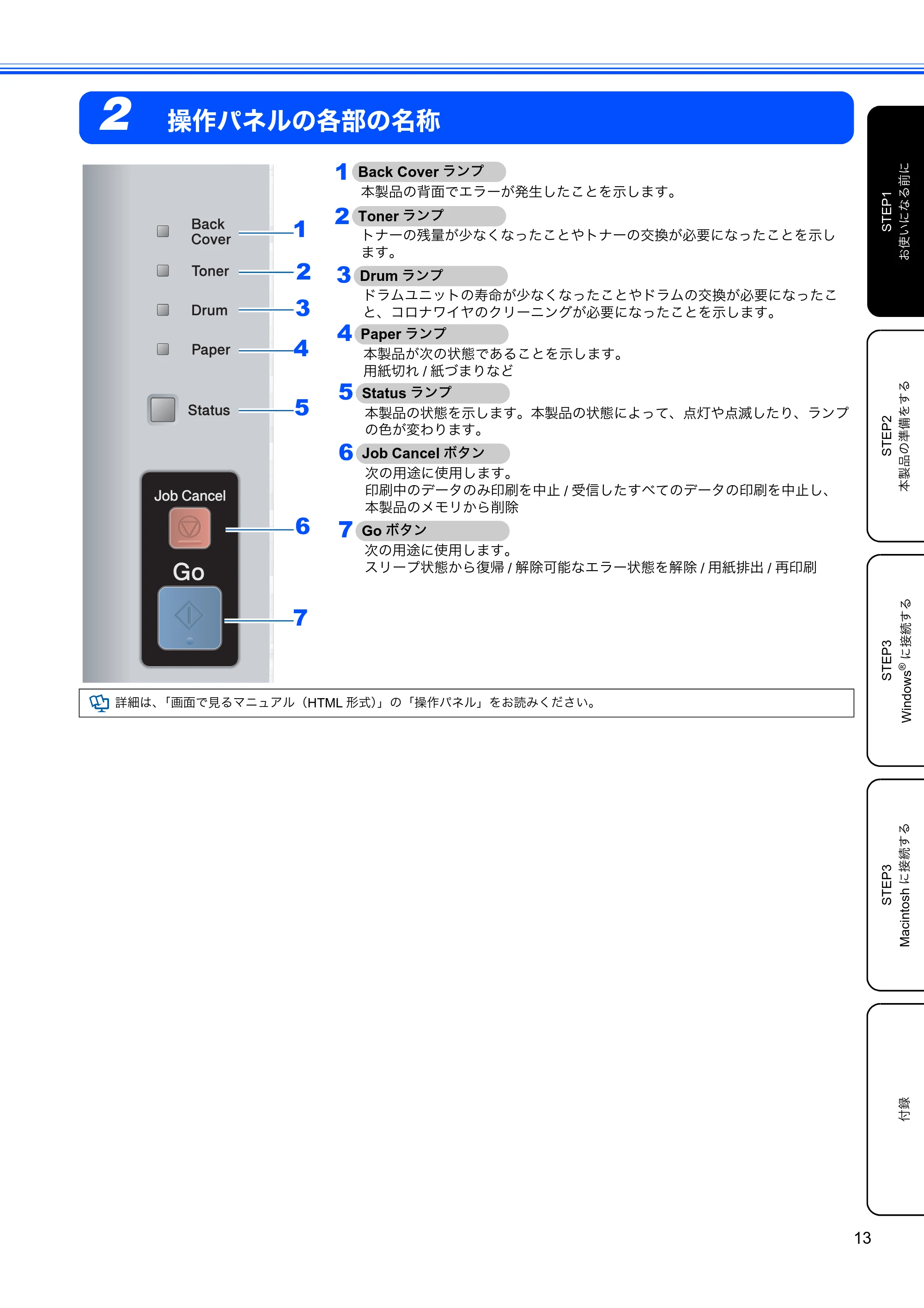

操作パネルの各部の名称....................... 13

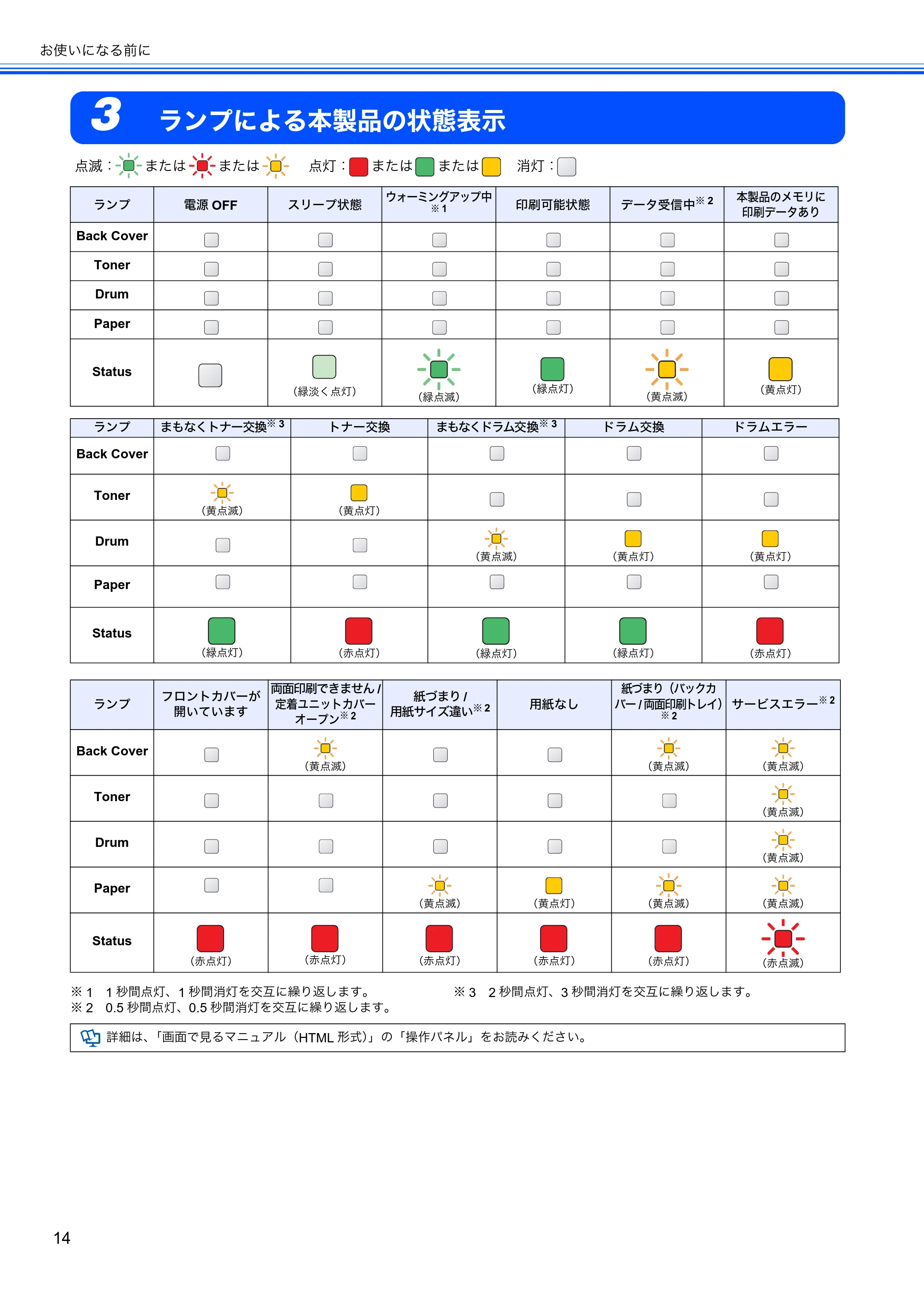

ランプによる本製品の状態表示 ............ 14

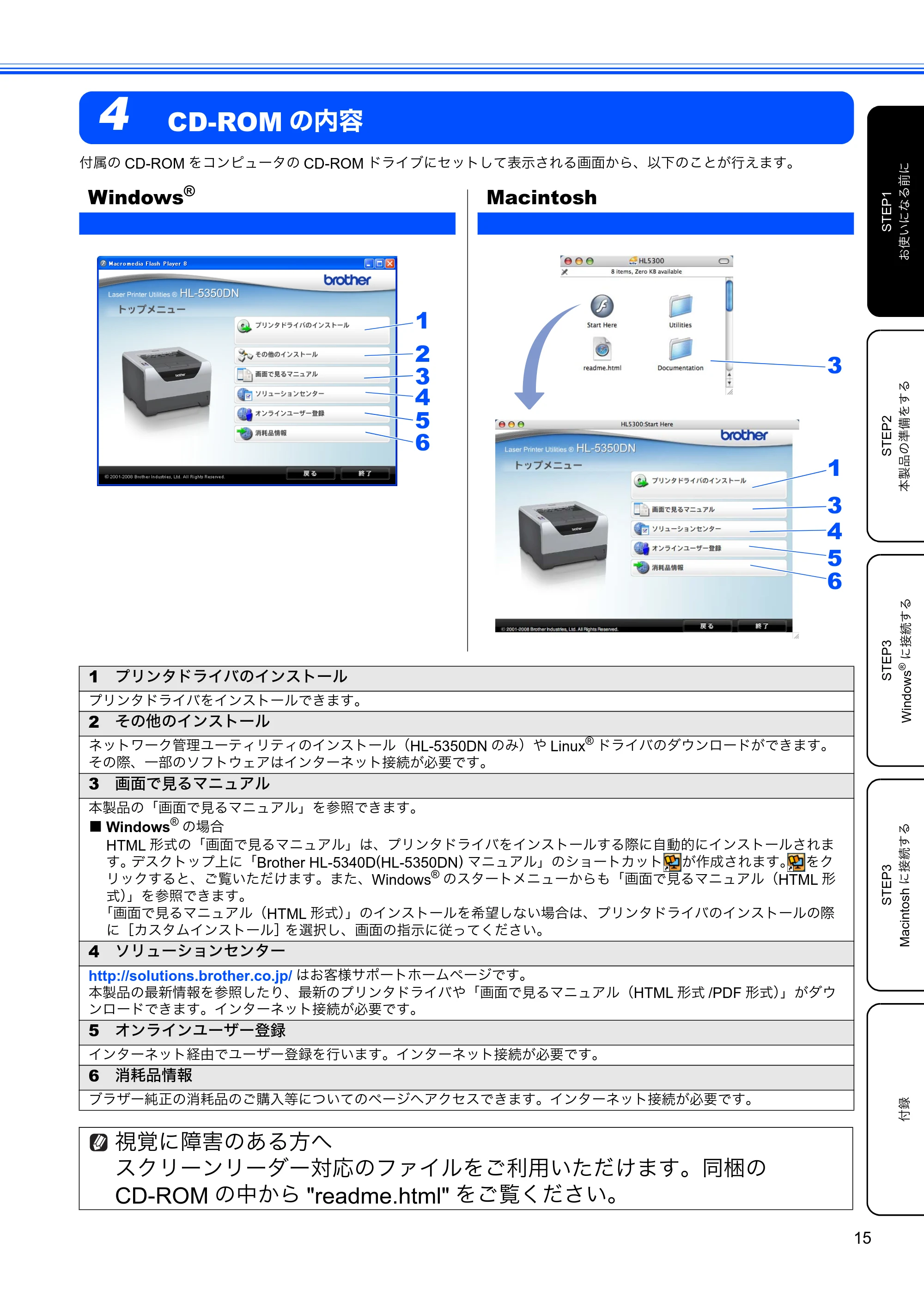

CD-ROM の内容................................... 15
Windows
®
...................................................... 15
Macintosh...................................................... 15

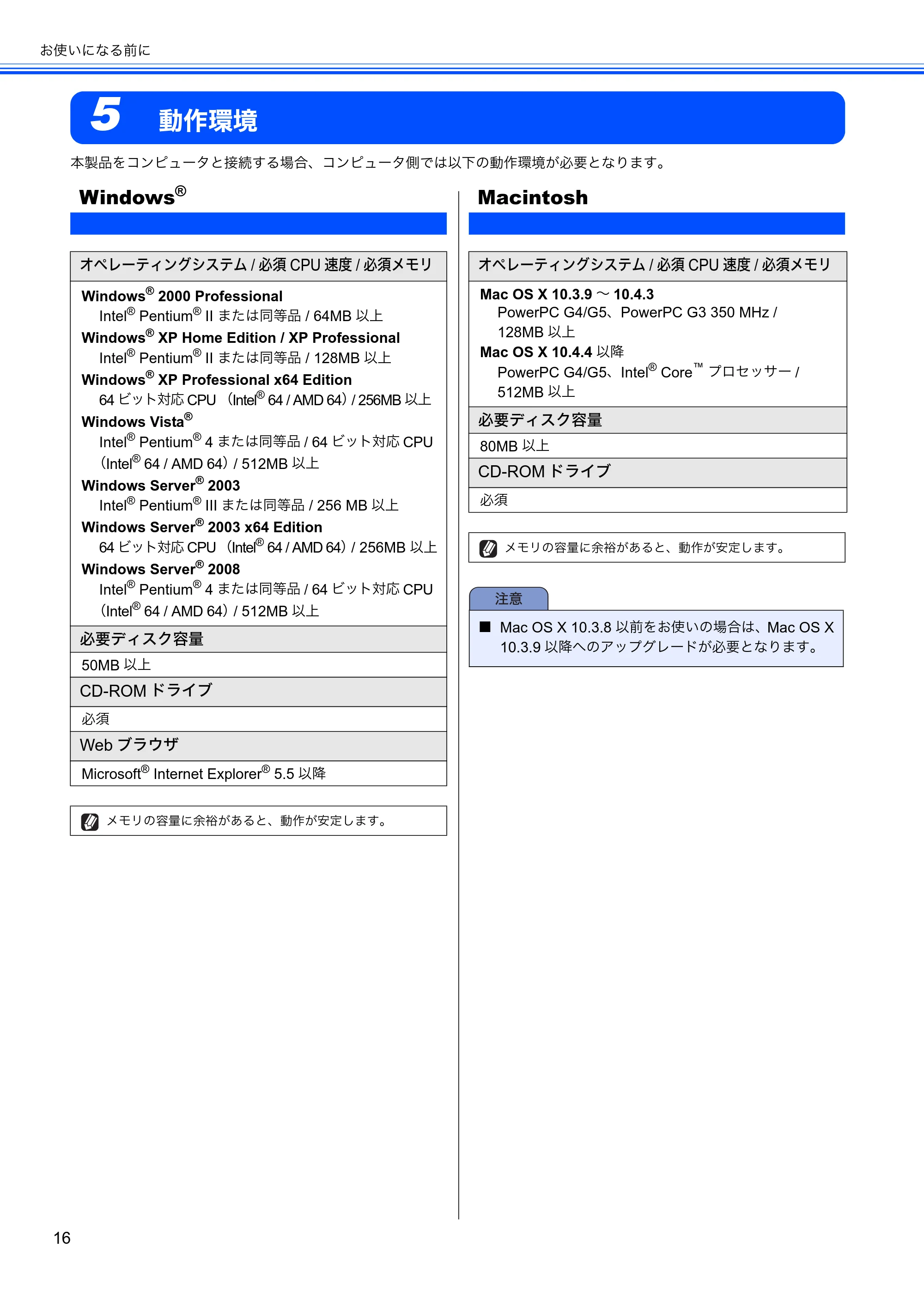

動作環境............................................... 16
Windows
®
...................................................... 16
Macintosh...................................................... 16

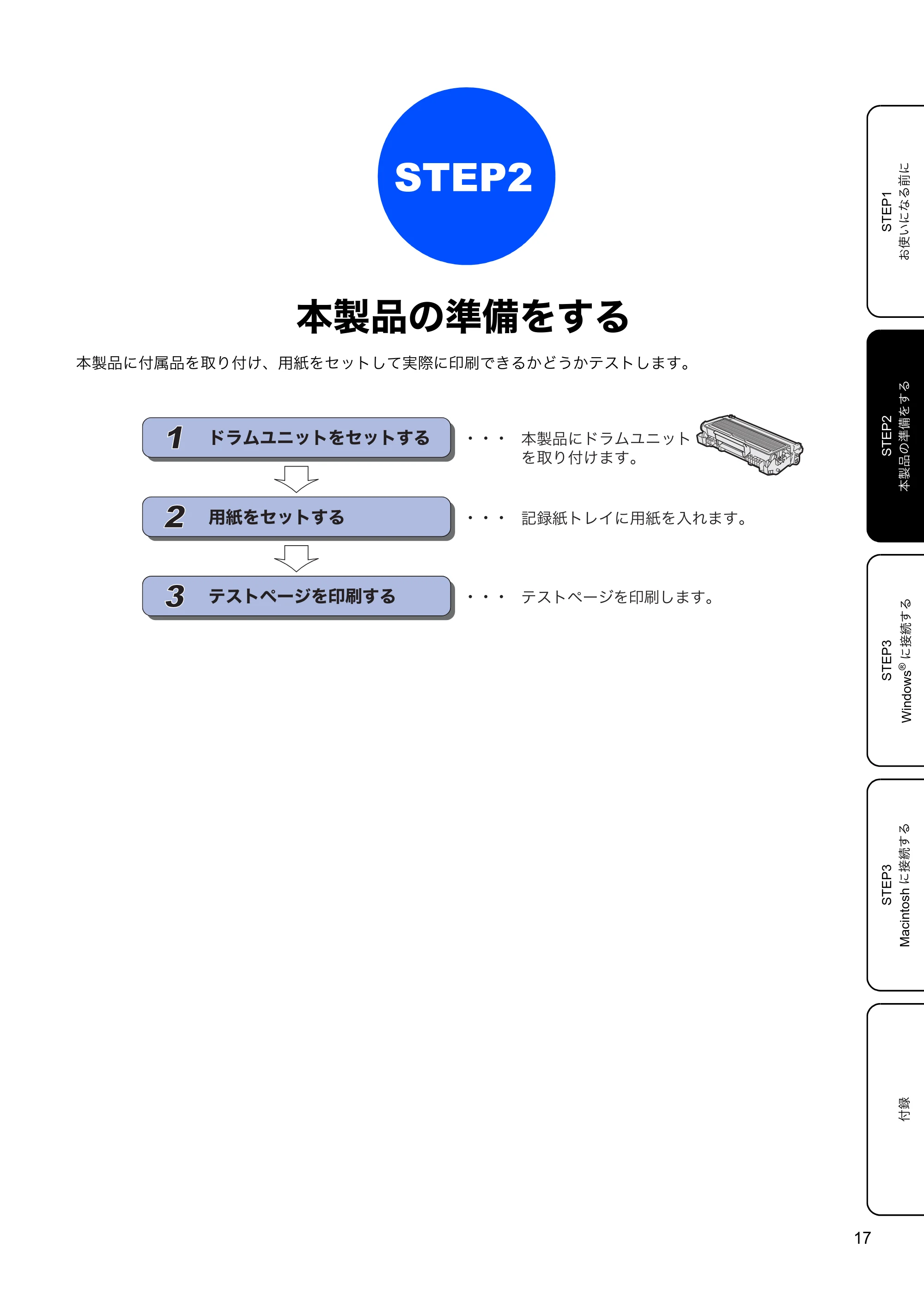

STEP2
本製品の準備をする.......... 17

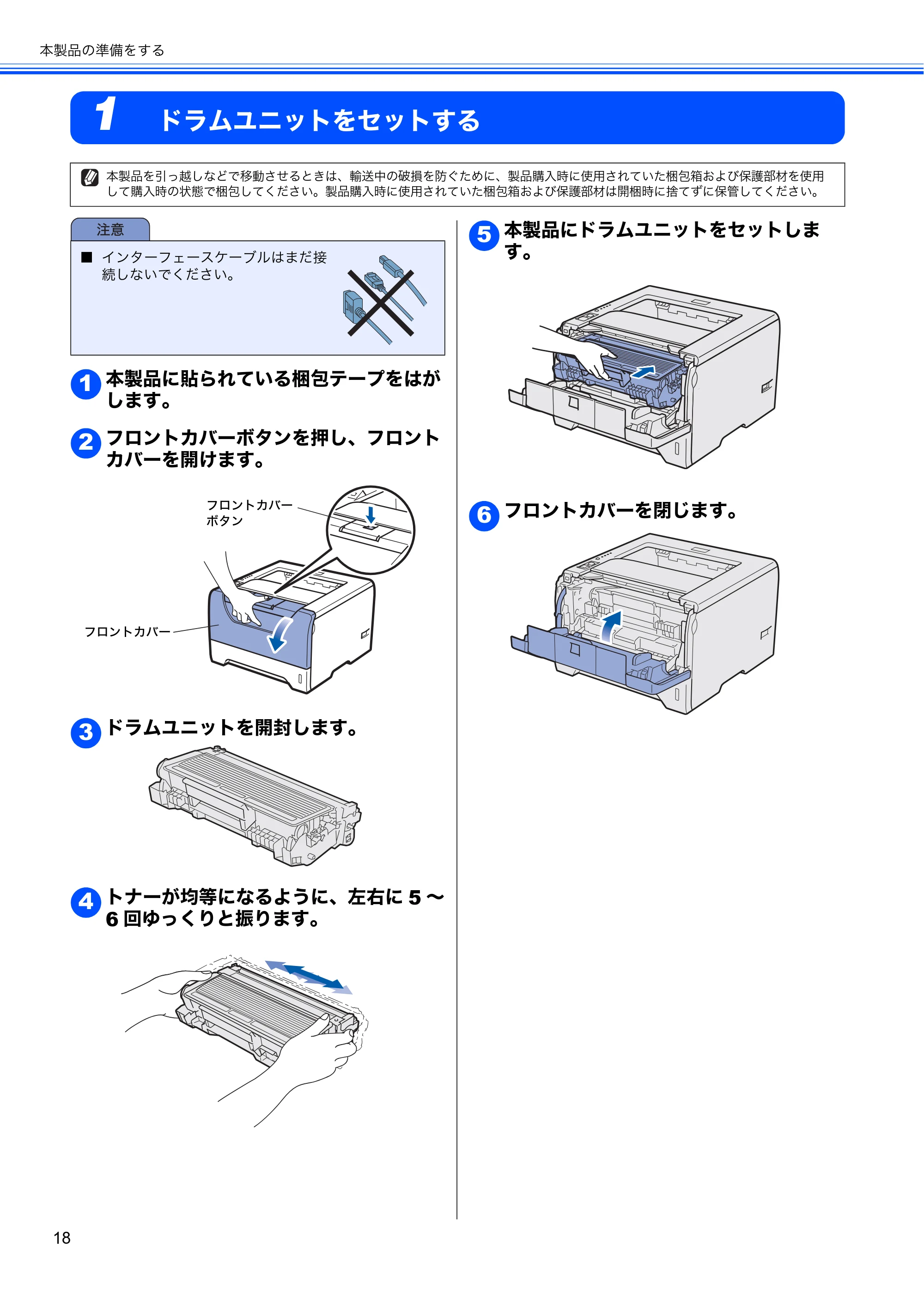

ドラムユニットをセットする ................ 18

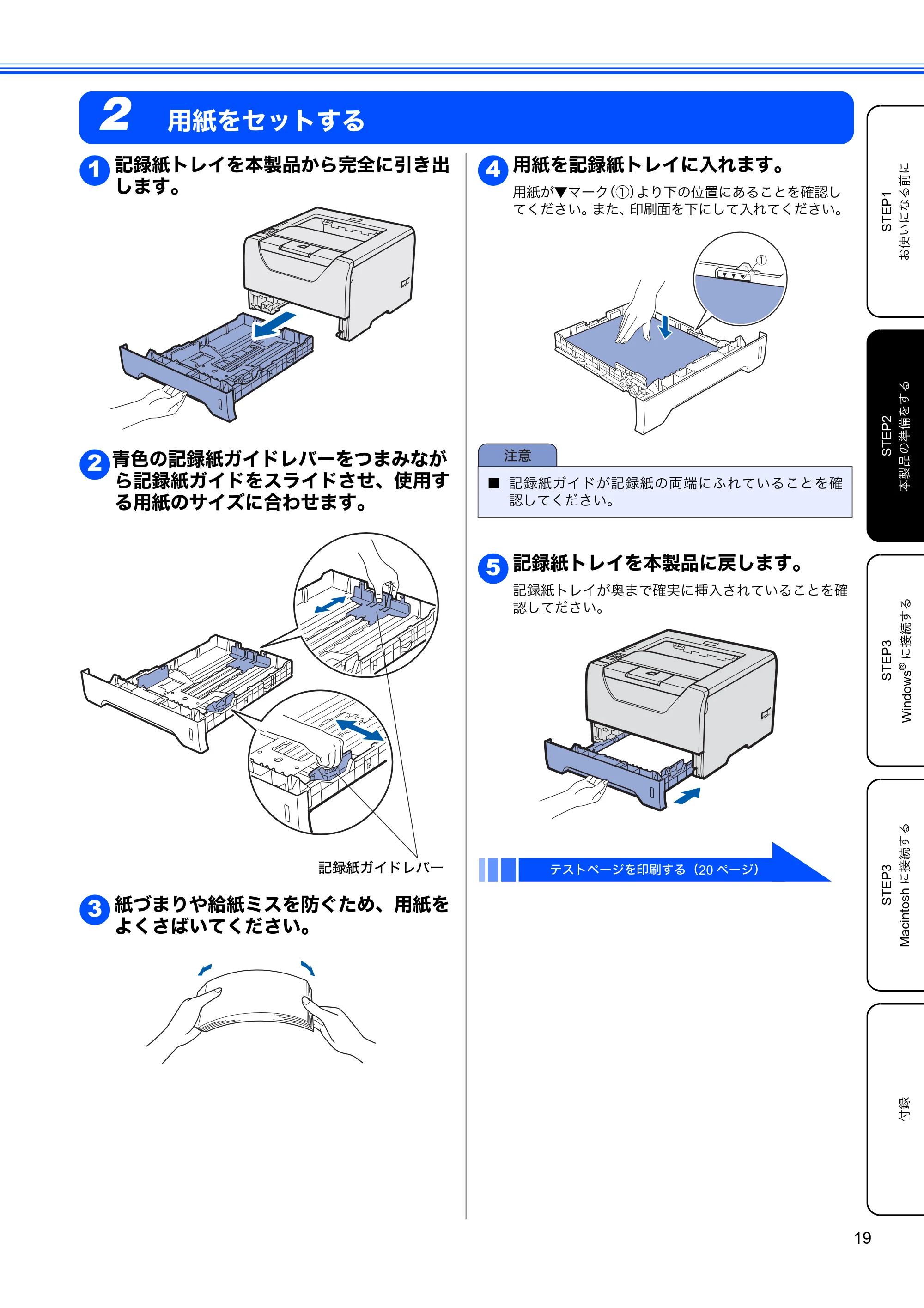

用紙をセットする ................................. 19

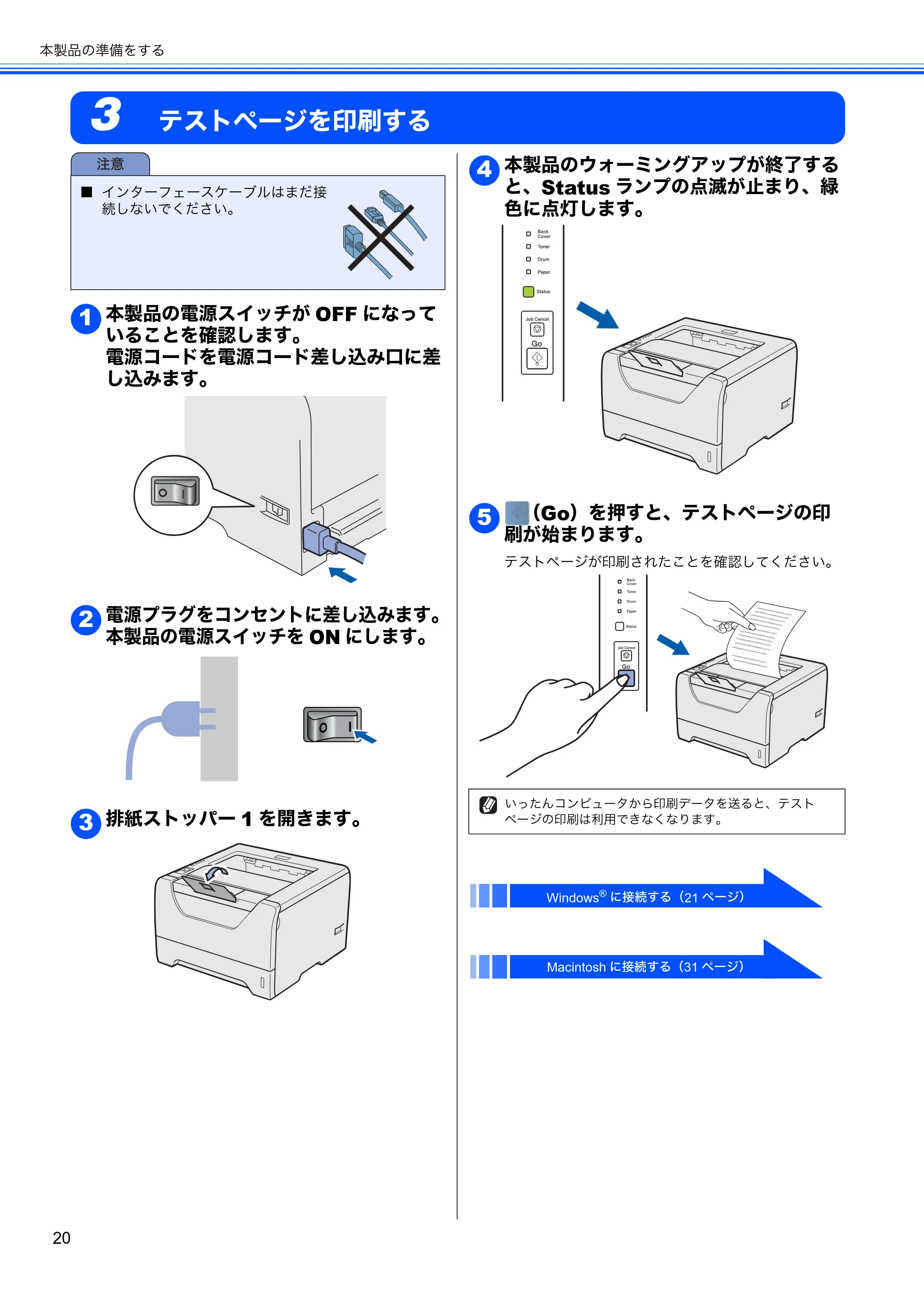

テストページを印刷する....................... 20
STEP3

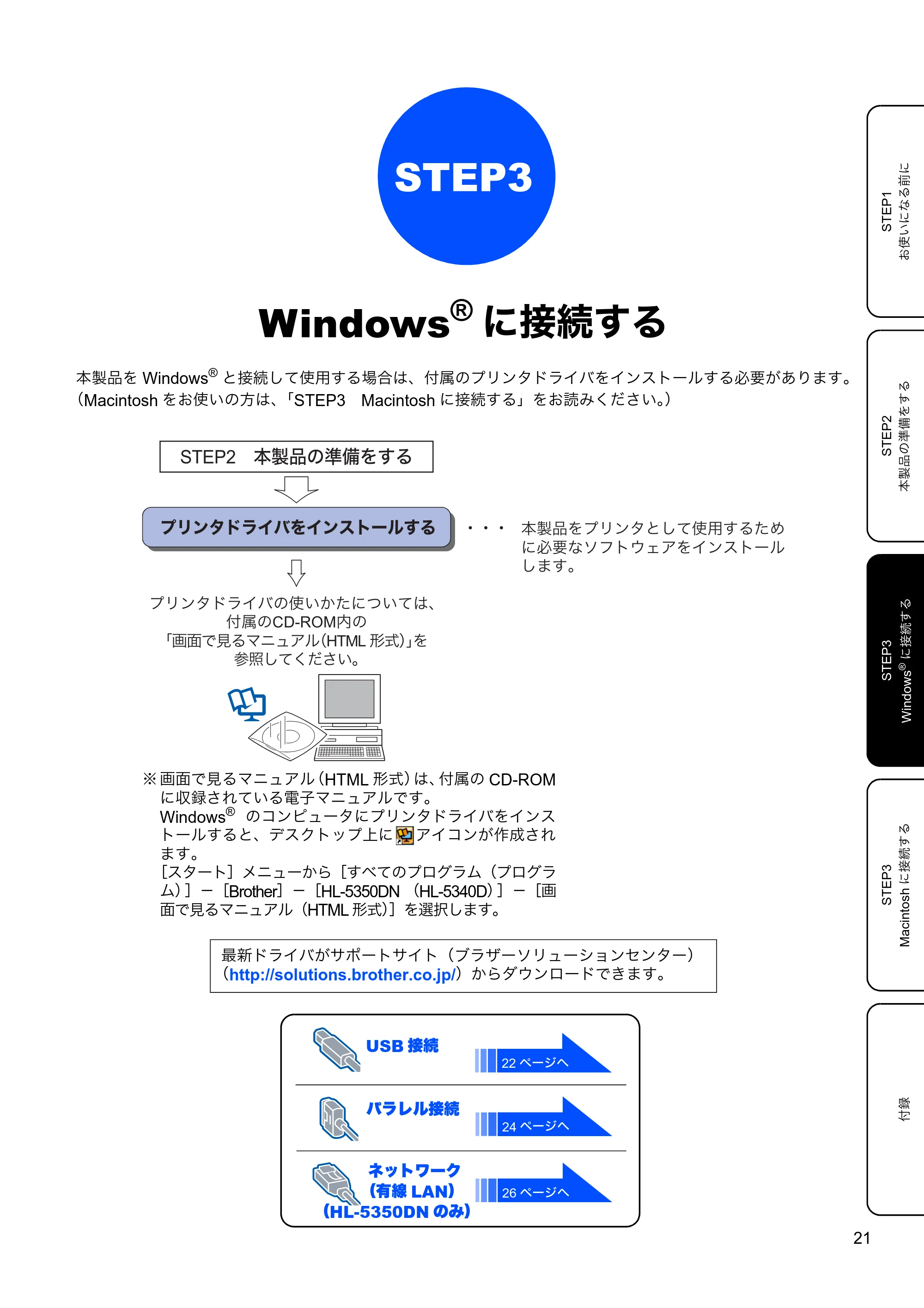

Windows
®
に接続する .... 21

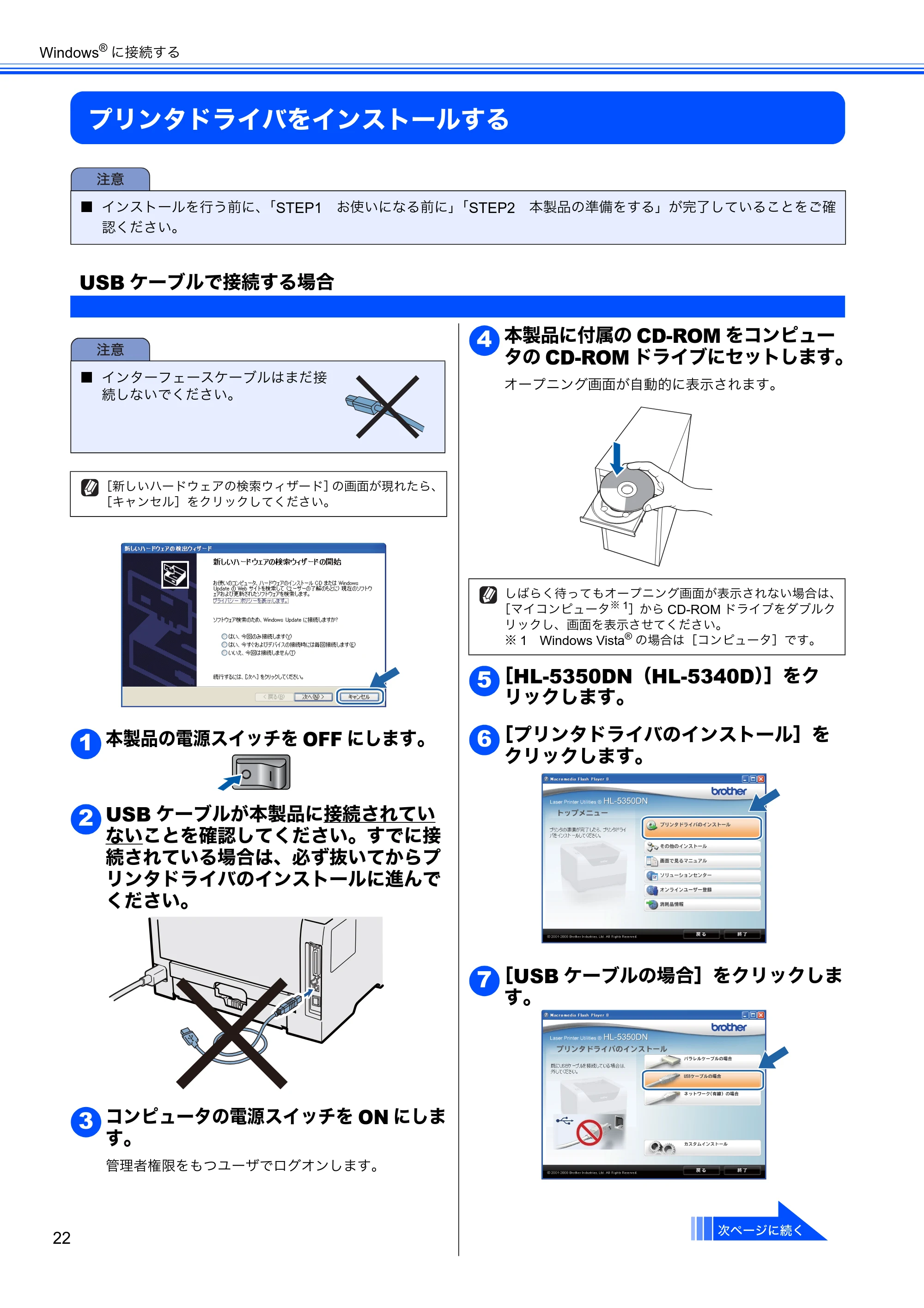

プリンタドライバをインストールする .. 22

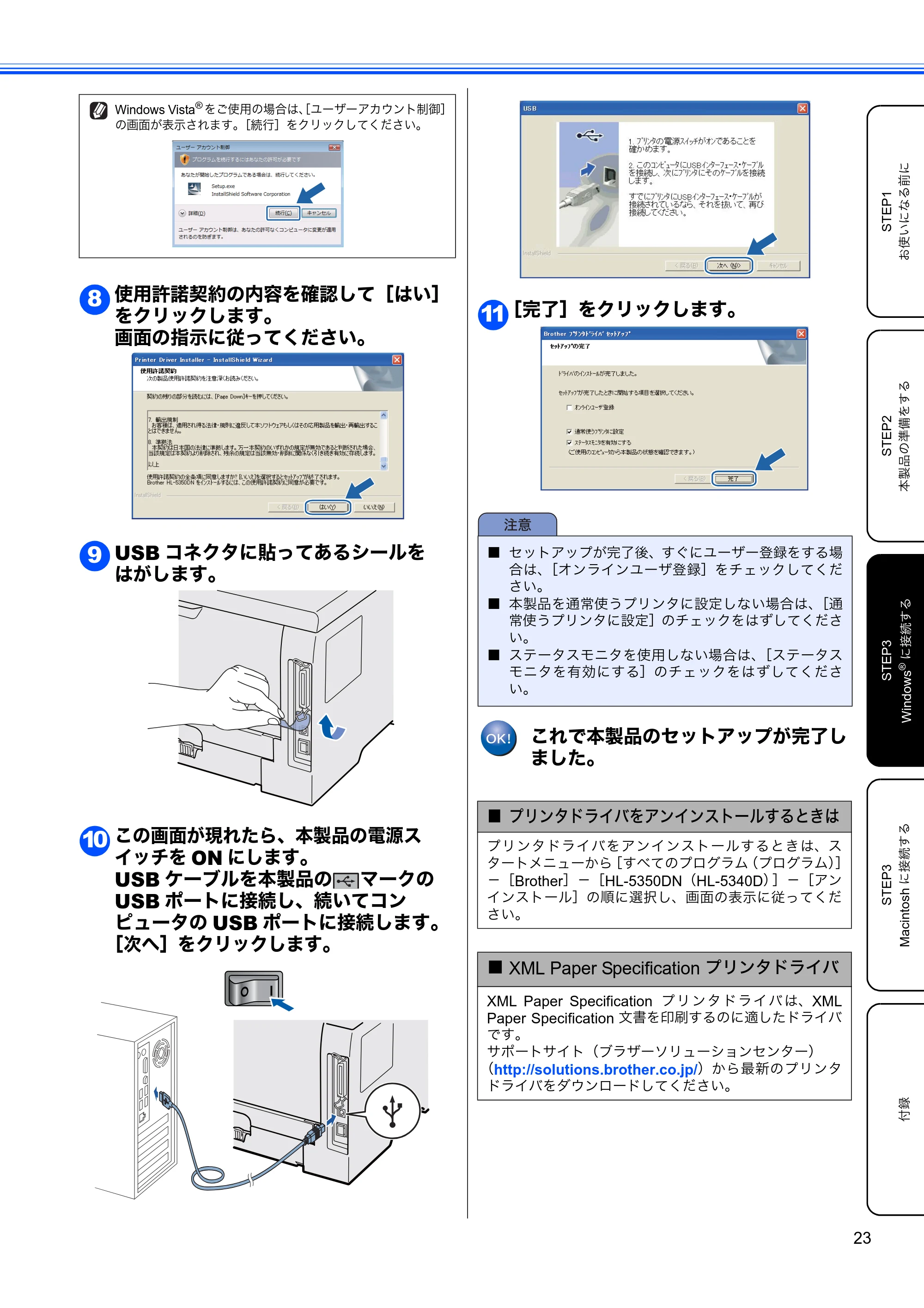

USB ケーブルで接続する場合 ........................ 22

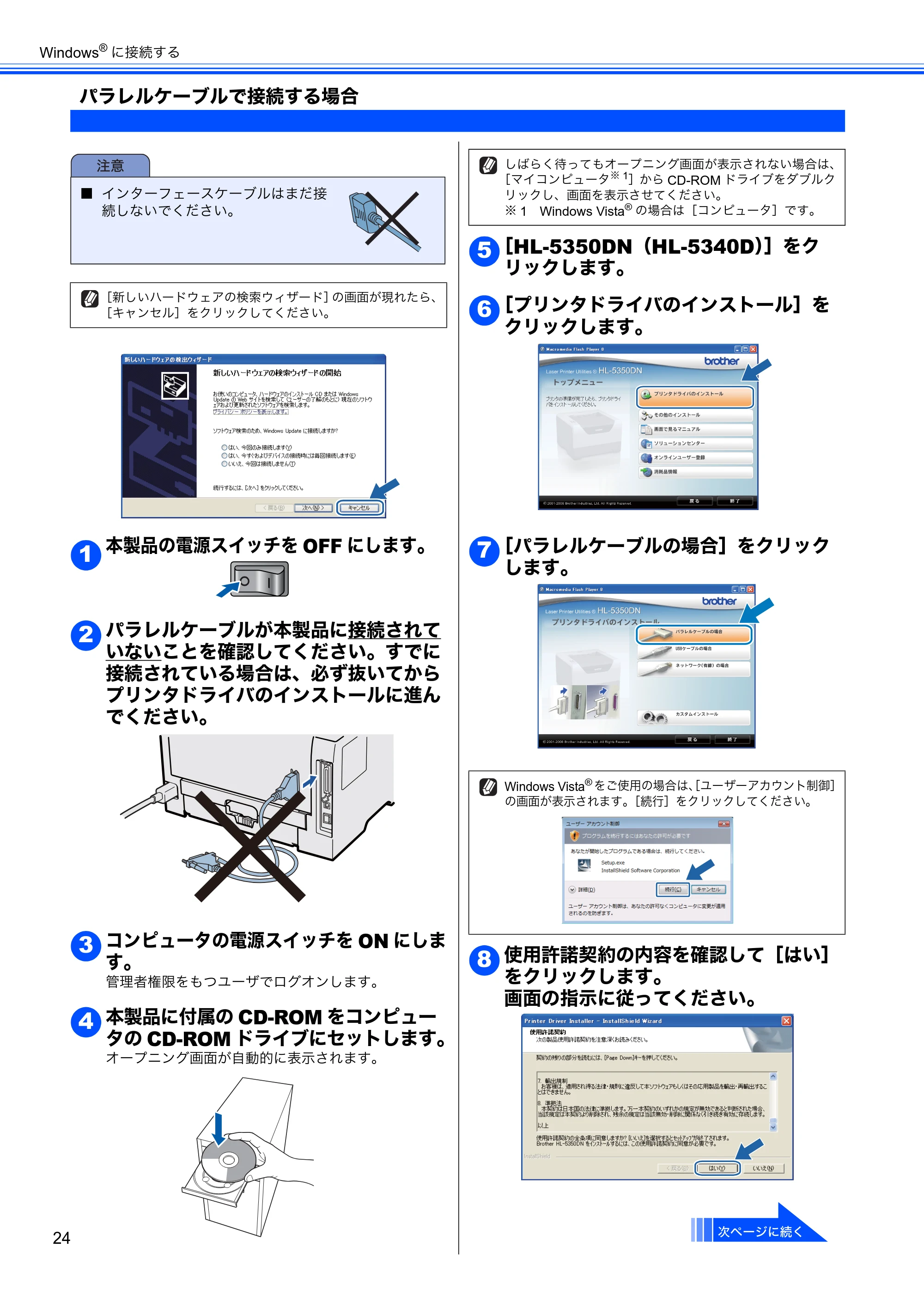

パラレルケーブルで接続する場合................... 24
LAN ケーブルで接続する場合
（HL-5350DN のみ）........................................ 26
こんなときは ••• ................................... 30
STEP3
Macintosh に接続する ... 31
プリンタドライバをインストールする .. 32
USB ケーブルで接続する場合 ........................ 32

LAN ケーブルで接続する場合
（HL-5350DN のみ）........................................ 34
付録.............................. 37
ネットワーク管理者の方へ
（HL-5350DN のみ）.............................. 38
ネットワーク環境で複数のコンピュータから
使用する場合 .................................................. 38
BRAdmin Light を使う（Windows
®
）............. 40
BRAdmin Light を使う（Macintosh）.............. 41
ウェブブラウザで管理する ............................. 42
ネットワーク設定をお買い上げ時の状態に戻す .. 42
「プリンタ設定一覧」を印刷する..................... 42
本製品の輸送 ........................................ 43

オプション製品について....................... 44
消耗品について..................................... 44
商標について ........................................ 45
アフターサービスのご案内
トナーカートリッジとドラムユニットの交換について
トナーカートリッジとドラムユニットの購入方法

10

11
STEP1
お使いになる前に
STEP2
本製品の準備をする
STEP3
Windows
®
に接続する
STEP3
Macintosh
に接続する
付録
STEP1
お使いになる前に
本製品を箱から出し、付属品の確認を行います。
1
1 ˁˁˁֿ͇ࠖɥᆬᝓȬɞ պಾ࿎ɥᆬᝓȪɑȬǿ
2 ˁˁˁ଩ͽʛʗʵɁյ᥂Ɂջለ ଩ͽʛʗʵɁյ᥂ɁջለȻൡᑤɥᆬᝓ
ȪɑȬǿ
3 ˁˁˁʳʽʡȾɛɞటᛏֿɁ࿡ৰ᚜ᇉ ʳʽʡɁጸɒնɢȮȾɛɞటᛏֿɁ࿡
ৰ᚜ᇉɥᆬᝓȪɑȬǿ
4 ˁˁˁCD-ROM߁Ɂю͇ࠖ ɁCD-ROMɁю߁ɥᆬᝓȪɑȬǿ
5 ˁˁˁہӦͽၥ ɽʽʞʯ˂ʉϫȺ॒ᛵȽӦͽၥہɥᆬᝓ
ȪɑȬǿ

お使いになる前に
12
1 付属品を確認する
箱の中に下記の部品や付属品がそろっていることを確認してください。本製品は、厳重な品質管理と検査を経て出荷してお
りますが、万一足りないものがあったり、違うものが入っていたり、破損していたりした場合は、お買い上げの販売店また
は「お客様相談窓口」にご連絡ください。
า৙
■ インターフェースケーブルはまだ接続しないでください。インターフェースケーブルは、プリンタド
ライバをインストールするときに接続します。

• 本製品
• CD-ROM

（ユーザーズガイド ～基
本編～/～ネットワーク設
定編～が入っています）

• かんたん設置ガイド

（本書）

• ドラムユニット （トナーカートリッジ含む） ● 電源コード

① フロントカバーボタン
② 操作パネル
③ 排紙ストッパー 1
④ フロントカバー
⑤ 記録紙トレイ
⑥ 電源スイッチ
⑦ 排紙ストッパー 2
⑧ 上面排紙トレイ
⑨ 多目的トレイ（MP トレイ）
Ḭ
ḭ
ḯ
ḫ
Ḯ
Ḫ
ḩ
Ḩ
ḧ
警告
梱包用のビニール袋は、幼児の手の届くところに置かないでください。誤ってかぶると窒息の恐れがあ
ります。
า৙
■ 引っ越しなどで移動させるときのために、梱包箱や保護部材は廃棄せずに保管してください。
■ 本製品とコンピュータをつなぐケーブルは同梱されておりません。次のいずれかのケーブルをお買い求めの上、お使い
ください。
○USB ケーブル
USB ケーブルは長さが 2.0m （タイプ A / B）以下のものをお使いください。
バスパワーの USB ハブや Macintosh のキーボードなどの USB ポートに接続しないでください。
コンピュータ本体の USB ポートに接続されているか確認してください。
○パラレルケーブル
パラレルケーブルは長さが 2.0m 以下のものをお使いください。
IEEE1284 に準拠した双方向通信対応のケーブルをお使いください。

○LAN ケーブル（HL-5350DN のみ）
カテゴリ 5 以上の 10BASE-T または 100BASE-TX のストレートケーブルをお使いください。

13
STEP1
お使いになる前に
STEP2
本製品の準備をする
STEP3
Windows
®
に接続する
STEP3
Macintosh
に接続する
付録
2 操作パネルの各部の名称
Drum ランプ
ドラムユニットの寿命が少なくなったことやドラムの交換が必要になったこ
と、コロナワイヤのクリーニングが必要になったことを示します。
Back Cover ランプ
本製品の背面でエラーが発生したことを示します。
1
3
1
3
2
4
Toner ランプ
トナーの残量が少なくなったことやトナーの交換が必要になったことを示し
ます。
2
Paper ランプ
本製品が次の状態であることを示します。
用紙切れ / 紙づまりなど
4
5
6
7
Status ランプ
本製品の状態を示します。本製品の状態によって、点灯や点滅したり、ランプ
の色が変わります。
5
Job Cancel ボタン
次の用途に使用します。
印刷中のデータのみ印刷を中止 / 受信したすべてのデータの印刷を中止し、
本製品のメモリから削除
6
Go ボタン
次の用途に使用します。
スリープ状態から復帰 / 解除可能なエラー状態を解除 / 用紙排出 / 再印刷

7
詳細は、「画面で見るマニュアル（HTML 形式）」の「操作パネル」をお読みください。

お使いになる前に
14
3 ランプによる本製品の状態表示
※ 1 1 秒間点灯、1 秒間消灯を交互に繰り返します。 ※ 3 2 秒間点灯、3 秒間消灯を交互に繰り返します。
※ 2 0.5 秒間点灯、0.5 秒間消灯を交互に繰り返します。
点滅： または または 点灯： または または 消灯：
ランプ 電源 OFF スリープ状態
ウォーミングアップ中
※ 1 印刷可能状態 データ受信中
※ 2 本製品のメモリに
印刷データあり
Back Cover
Toner
Drum
Paper
Status
（緑淡く点灯）
（緑点滅）
（緑点灯）
（黄点滅）
（黄点灯）
ランプ まもなくトナー交換
※ 3 トナー交換 まもなくドラム交換
※ 3 ドラム交換 ドラムエラー
Back Cover
Toner
（黄点滅） （黄点灯）
Drum
（黄点滅） （黄点灯） （黄点灯）
Paper
Status
（緑点灯） （赤点灯） （緑点灯） （緑点灯） （赤点灯）
ランプ
フロントカバーが
開いています
両面印刷できません /
定着ユニットカバー
オープン
※ 2
紙づまり /

用紙サイズ違い
※ 2 用紙なし
紙づまり（バックカ
バー / 両面印刷トレイ）
※ 2
サービスエラー
※ 2
Back Cover
（黄点滅） （黄点滅） （黄点滅）
Toner
（黄点滅）
Drum
（黄点滅）
Paper
（黄点滅） （黄点灯） （黄点滅） （黄点滅）
Status
（赤点灯） （赤点灯） （赤点灯） （赤点灯） （赤点灯） （赤点滅）
詳細は、「画面で見るマニュアル（HTML 形式）」の「操作パネル」をお読みください。

15
STEP1
お使いになる前に
STEP2
本製品の準備をする
STEP3
Windows
®
に接続する
STEP3
Macintosh
に接続する
付録
4 CD-ROM の内容
付属の CD-ROM をコンピュータの CD-ROM ドライブにセットして表示される画面から、以下のことが行えます。
Windows
®
Macintosh
1
3
4
2
5
6
3
1
4
5
3
6
1 プリンタドライバのインストール
プリンタドライバをインストールできます。
2 その他のインストール
ネットワーク管理ユーティリティのインストール（HL-5350DN のみ）や Linux
®
ドライバのダウンロードができます。
その際、一部のソフトウェアはインターネット接続が必要です。
3 画面で見るマニュアル
本製品の「画面で見るマニュアル」を参照できます。
■ Windows
®
の場合
HTML 形式の「画面で見るマニュアル」は、プリンタドライバをインストールする際に自動的にインストールされま
す。デスクトップ上に「Brother HL-5340D(HL-5350DN) マニュアル」のショートカット が作成されます。 をク

リックすると、ご覧いただけます。また、Windows
®
のスタートメニューからも「画面で見るマニュアル（HTML 形
式）」を参照できます。
「画面で見るマニュアル（HTML 形式）」のインストールを希望しない場合は、プリンタドライバのインストールの際
に［カスタムインストール］を選択し、画面の指示に従ってください。
4 ソリューションセンター
http://solutions.brother.co.jp/ はお客様サポートホームページです。
本製品の最新情報を参照したり、最新のプリンタドライバや「画面で見るマニュアル（HTML 形式 /PDF 形式）」がダウ
ンロードできます。インターネット接続が必要です。
5 オンラインユーザー登録
インターネット経由でユーザー登録を行います。インターネット接続が必要です。
6 消耗品情報
ブラザー純正の消耗品のご購入等についてのページへアクセスできます。インターネット接続が必要です。
視覚に障害のある方へ
スクリーンリーダー対応のファイルをご利用いただけます。同梱の
CD-ROM の中から "readme.html" をご覧ください。

お使いになる前に
16
5 動作環境
本製品をコンピュータと接続する場合、コンピュータ側では以下の動作環境が必要となります。
Windows
®
Macintosh
オペレーティングシステム / 必須 CPU 速度 / 必須メモリ
Windows
®
2000 Professional
Intel
®
Pentium
®
II または同等品 / 64MB 以上
Windows
®
XP Home Edition / XP Professional
Intel
®
Pentium
®
II または同等品 / 128MB 以上
Windows
®
XP Professional x64 Edition
64 ビット対応 CPU （Intel
®
64 / AMD 64）/ 256MB 以上
Windows Vista
®
Intel
®
Pentium
®
4 または同等品 / 64 ビット対応 CPU
（Intel
®
64 / AMD 64）/ 512MB 以上
Windows Server
®
2003
Intel
®
Pentium
®
III または同等品 / 256 MB 以上

Windows Server
®
2003 x64 Edition
64 ビット対応 CPU （Intel
®
64 / AMD 64）/ 256MB 以上
Windows Server
®
2008
Intel
®
Pentium
®
4 または同等品 / 64 ビット対応 CPU
（Intel
®
64 / AMD 64）/ 512MB 以上
必要ディスク容量
50MB 以上
CD-ROM ドライブ
必須
Web ブラウザ
Microsoft
®
Internet Explorer
®
5.5 以降
メモリの容量に余裕があると、動作が安定します。
オペレーティングシステム / 必須 CPU 速度 / 必須メモリ
Mac OS X 10.3.9 ～ 10.4.3
PowerPC G4/G5、PowerPC G3 350 MHz /
128MB 以上
Mac OS X 10.4.4 以降
PowerPC G4/G5、Intel
®
Core
™
プロセッサー /
512MB 以上
必要ディスク容量
80MB 以上
CD-ROM ドライブ
必須
メモリの容量に余裕があると、動作が安定します。

า৙
■ Mac OS X 10.3.8 以前をお使いの場合は、Mac OS X
10.3.9 以降へのアップグレードが必要となります。

17
STEP1
お使いになる前に
STEP2
本製品の準備をする
STEP3
Windows
®
に接続する
STEP3
Macintosh
に接続する
付録
STEP2
本製品の準備をする
本製品に付属品を取り付け、用紙をセットして実際に印刷できるかどうかテストします。
1 ˁˁˁʓʳʪʰʕʍʒɥʅʍʒȬɞ టᛏֿȾʓʳʪʰʕʍʒ
ɥ՘ɝ͇ȤɑȬǿ
2 ˁˁˁႊጤɥʅʍʒȬɞ ᜤ᧸ጤʒʶɮȾႊጤɥоɟɑȬǿ
3 ˁˁˁʐʃʒʤ˂ʂɥԱҥȬɞ ʐʃʒʤ˂ʂɥԱҥȪɑȬǿ

本製品の準備をする
18
1 ドラムユニットをセットする
本製品に貼られている梱包テープをはが
します。
フロントカバーボタンを押し、フロント
カバーを開けます。
ドラムユニットを開封します。
トナーが均等になるように、左右に 5 ～
6 回ゆっくりと振ります。
本製品にドラムユニットをセットしま
す。
フロントカバーを閉じます。
本製品を引っ越しなどで移動させるときは、輸送中の破損を防ぐために、製品購入時に使用されていた梱包箱および保護部材を使用
して購入時の状態で梱包してください。製品購入時に使用されていた梱包箱および保護部材は開梱時に捨てずに保管してください。
า৙
■ インターフェースケーブルはまだ接
続しないでください。
1
2
フロントカバー
ボタン
フロントカバー
3
4
5
6

19
STEP1
お使いになる前に
STEP2
本製品の準備をする
STEP3
Windows
®
に接続する
STEP3
Macintosh
に接続する
付録
2 用紙をセットする
記録紙ガイドレバー
記録紙トレイを本製品から完全に引き出
します。
青色の記録紙ガイドレバーをつまみなが
ら記録紙ガイドをスライドさせ、使用す
る用紙のサイズに合わせます。
紙づまりや給紙ミスを防ぐため、用紙を
よくさばいてください。
用紙を記録紙トレイに入れます。
用紙が▼マーク（①）より下の位置にあることを確認し
てください。また、印刷面を下にして入れてください。
記録紙トレイを本製品に戻します。
記録紙トレイが奥まで確実に挿入されていることを確
認してださい。
テストページを印刷する（20 ページ）
1
2
3
า৙
■ 記録紙ガイドが記録紙の両端にふれていることを確
認してください。
4
ḧ
5

本製品の準備をする
20
3 テストページを印刷する
本製品の電源スイッチが OFF になって
いることを確認します。
電源コードを電源コード差し込み口に差
し込みます。
電源プラグをコンセントに差し込みます。
本製品の電源スイッチを ON にします。
排紙ストッパー 1 を開きます。
本製品のウォーミングアップが終了する
と、Status ランプの点滅が止まり、緑
色に点灯します。
（Go）を押すと、テストページの印
刷が始まります。
テストページが印刷されたことを確認してください。
Windows
®
に接続する（21 ページ）
Macintosh に接続する（31 ページ）
า৙
■ インターフェースケーブルはまだ接
続しないでください。
1
2
3
いったんコンピュータから印刷データを送ると、テスト
ページの印刷は利用できなくなります。
4
5

21
STEP1
お使いになる前に
STEP2
本製品の準備をする
STEP3
Windows
®
に接続する
STEP3
Macintosh
に接続する
付録
STEP3
Windows
®
に接続する
本製品を Windows
®
と接続して使用する場合は、付属のプリンタドライバをインストールする必要があります。
（Macintosh をお使いの方は、「STEP3 Macintosh に接続する」をお読みください。）
22 ページへ
USB 接続
24 ページへ
パラレル接続
26 ページへ
ネットワーク
（有線 LAN）
（HL-5350DN のみ）
STEP2ǽటᛏֿɁໄ϶ɥȬɞ
ˁˁˁʡʴʽʉʓʳɮʚɥɮʽʃʒ˂ʵȬɞ టᛏֿɥʡʴʽʉȻȪȹΈႊȬɞȲɔ
Ⱦ॒ᛵȽʇʟʒɰɱɬɥɮʽʃʒ˂ʵ
ȪɑȬǿ
ʡʴʽʉʓʳɮʚɁΈȗȞȲȾȷȗȹɂǾ͇ࠖ
ɁCD-ROMюɁ
Ȉ႕ᬂȺ᛻ɞʨʕʯɬʵ ᴥHTML ढࣻᴦ ȉɥ
ՎྃȪȹȢȳȨȗǿ
※ 画面で見るマニュアル（HTML 形式）は、付属の CD-ROM
に収録されている電子マニュアルです。
Windows

®
のコンピュータにプリンタドライバをインス
トールすると、デスクトップ上に アイコンが作成され
ます。
［スタート］メニューから［すべてのプログラム（プログラ
ム）］－［Brother］－［HL-5350DN （HL-5340D）］－［画
面で見るマニュアル（HTML 形式）］を選択します。
最新ドライバがサポートサイト（ブラザーソリューションセンター）
（http://solutions.brother.co.jp/）からダウンロードできます。

Windows
®
に接続する
22
プリンタドライバをインストールする
USB ケーブルで接続する場合
本製品の電源スイッチを OFF にします。
USB ケーブルが本製品に接続されてい
ないことを確認してください。すでに接
続されている場合は、必ず抜いてからプ
リンタドライバのインストールに進んで
ください。
コンピュータの電源スイッチを ON にしま
す。
管理者権限をもつユーザでログオンします。
本製品に付属の CD-ROM をコンピュー
タの CD-ROM ドライブにセットします。
オープニング画面が自動的に表示されます。
［HL-5350DN（HL-5340D）］をク
リックします。
［プリンタドライバのインストール］を
クリックします。
［USB ケーブルの場合］をクリックしま
す。
次ページに続く
า৙
■ インストールを行う前に、「STEP1 お使いになる前に」「STEP2 本製品の準備をする」が完了していることをご確
認ください。
า৙
■ インターフェースケーブルはまだ接
続しないでください。
［新しいハードウェアの検索ウィザード］の画面が現れたら、

［キャンセル］をクリックしてください。
1
2
3
しばらく待ってもオープニング画面が表示されない場合は、
［マイコンピュータ
※ 1］から CD-ROM ドライブをダブルク
リックし、画面を表示させてください。
※ 1 Windows Vista
®
の場合は［コンピュータ］です。
4
5
6
7

23
STEP1
お使いになる前に
STEP2
本製品の準備をする
STEP3
Windows
®
に接続する
STEP3
Macintosh
に接続する
付録
使用許諾契約の内容を確認して［はい］
をクリックします。
画面の指示に従ってください。
USB コネクタに貼ってあるシールを
はがします。
この画面が現れたら、本製品の電源ス
イッチを ON にします。
USB ケーブルを本製品の マークの
USB ポートに接続し、続いてコン
ピュータの USB ポートに接続します。
［次へ］をクリックします。
［完了］をクリックします。
これで本製品のセットアップが完了し
ました。
Windows Vista
®
をご使用の場合は、［ユーザーアカウント制御］
の画面が表示されます。［続行］をクリックしてください。
8
9
10
า৙
■ セットアップが完了後、すぐにユーザー登録をする場
合は、［オンラインユーザ登録］をチェックしてくだ
さい。
■ 本製品を通常使うプリンタに設定しない場合は、［通
常使うプリンタに設定］のチェックをはずしてくださ
い。
■ ステータスモニタを使用しない場合は、［ステータス

モニタを有効にする］のチェックをはずしてくださ
い。
■ プリンタドライバをアンインストールするときは
プリンタドライバをアンインストールするときは、ス
タートメニューから［すべてのプログラム（プログラム）］
－［Brother］－［HL-5350DN（HL-5340D）］－［アン
インストール］の順に選択し、画面の表示に従ってくだ
さい。
■ XML Paper Specification プリンタドライバ
XML Paper Specification プリンタドライバは、XML
Paper Specification 文書を印刷するのに適したドライバ
です。
サポートサイト（ブラザーソリューションセンター）
（http://solutions.brother.co.jp/）から最新のプリンタ
ドライバをダウンロードしてください。
11

Windows
®
に接続する
24
パラレルケーブルで接続する場合
本製品の電源スイッチを OFF にします。
パラレルケーブルが本製品に接続されて
いないことを確認してください。すでに
接続されている場合は、必ず抜いてから
プリンタドライバのインストールに進ん
でください。
コンピュータの電源スイッチを ON にしま
す。
管理者権限をもつユーザでログオンします。
本製品に付属の CD-ROM をコンピュー
タの CD-ROM ドライブにセットします。
オープニング画面が自動的に表示されます。
［HL-5350DN（HL-5340D）］をク
リックします。
［プリンタドライバのインストール］を
クリックします。
［パラレルケーブルの場合］をクリック
します。
使用許諾契約の内容を確認して［はい］
をクリックします。
画面の指示に従ってください。
次ページに続く
า৙
■ インターフェースケーブルはまだ接
続しないでください。
［新しいハードウェアの検索ウィザード］の画面が現れたら、
［キャンセル］をクリックしてください。
1
2
3
4
しばらく待ってもオープニング画面が表示されない場合は、

［マイコンピュータ
※ 1］から CD-ROM ドライブをダブルク
リックし、画面を表示させてください。
※ 1 Windows Vista
®
の場合は［コンピュータ］です。
Windows Vista
®
をご使用の場合は、［ユーザーアカウント制御］
の画面が表示されます。［続行］をクリックしてください。
5
6
7
8

25
STEP1
お使いになる前に
STEP2
本製品の準備をする
STEP3
Windows
®
に接続する
STEP3
Macintosh
に接続する
付録
［完了］をクリックします。
パラレルケーブルを本製品とコンピュー
タに接続します。
本製品の電源を入れます。
これで本製品のセットアップが完了し
ました。
า৙
■ セットアップが完了後、すぐにユーザー登録をする場
合は、［オンラインユーザ登録］をチェックしてくだ
さい。
■ 本製品を通常使うプリンタに設定しない場合は、［通
常使うプリンタに設定］のチェックをはずしてくださ
い。
■ ステータスモニタを使用しない場合は、［ステータス
モニタを有効にする］のチェックをはずしてくださ
い。
■ プリンタドライバをアンインストールするときは
プリンタドライバをアンインストールするときは、ス
タートメニューから［すべてのプログラム（プログラム）］
－［Brother］－［HL-5350DN（HL-5340D）］－［アン
インストール］の順に選択し、画面の表示に従ってくだ
さい。
■ XML Paper Specification プリンタドライバ

XML Paper Specification プリンタドライバは、XML
Paper Specification 文書を印刷するのに適したドライバ
です。
サポートサイト（ブラザーソリューションセンター）
（http://solutions.brother.co.jp/）から最新のプリンタ
ドライバをダウンロードしてください。
9
10
11

Windows
®
に接続する
26
LAN ケーブルで接続する場合（HL-5350DN のみ）
■ ピアツーピア ネットワークプリンタを使う
1 ルータ
2 本製品
本製品をネットワークに接続し、ドライバをインス
トールする
LAN ケーブルを本製品の マークの
ネットワークポートとハブの空いている
ポートに接続します。
本製品の電源スイッチが ON になっている
ことを確認します。
コンピュータの電源スイッチを ON にしま
す。
管理者権限をもつユーザでログオンします。
本製品に付属のCD-ROMをコンピュータ
のCD-ROMドライブにセットします。
オープニング画面が自動的に表示されます。
［HL-5350DN］をクリックします。
［プリンタドライバのインストール］を
クリックします。
［ネットワーク（有線）の場合］をク
リックします。
次ページに続く
า৙
■ パーソナルファイアウォール（Windows
®
ファイア
ウォールなど）を有効にしている場合は、一時的に
ファイアウォール機能を無効にしてください。プリン
タドライバをインストールし、本製品から印刷ができ

ることを確認した後で、パーソナルファイアウォール
を有効にしてください。
TCP/IPTCP/IP
Windows ®
Windows ®
1
2
1
2
3
しばらく待ってもオープニング画面が表示されない場合は、
［マイコンピュータ
※ 1］から CD-ROM ドライブをダブルク
リックし、画面を表示させてください。
※ 1 Windows Vista
®
の場合は［コンピュータ］です。
Windows Vista
®
をご使用の場合は、［ユーザーアカウント制御］
の画面が表示されます。［続行］をクリックしてください。
4
5
6
7

27
STEP1
お使いになる前に
STEP2
本製品の準備をする
STEP3
Windows
®
に接続する
STEP3
Macintosh
に接続する
付録
使用許諾契約の内容を確認して［はい］
をクリックします。
画面の指示に従ってください。
［Brother ピアツーピア ネットワーク
プリンタ］を選択し、［次へ］をクリッ
クします。
「ネットワークを検索し、リストから選
択（推奨）」を選択するか、本製品の IP
アドレスかノード名を入力し、［次へ］
をクリックします。
使用するプリンタを選択し、［次へ］を
クリックします。
［完了］をクリックします。
これで本製品のセットアップが完了し
ました。
「プリンタ設定一覧」を印刷して本製品の IP アドレスとノー
ド名を確認できます。詳細は、42 ページの「「プリンタ設定
一覧」を印刷する」を参照してください。
約1分間待ってもプリンタが一覧に表示されない場合は、［更
新］をクリックしてください。
8
9
10
11
า৙
■ セットアップが完了後、すぐにユーザー登録をする場
合は、［オンラインユーザ登録］をチェックしてくだ

さい。
■ 本製品を通常使うプリンタに設定しない場合は、［通
常使うプリンタに設定］のチェックをはずしてくださ
い。
■ ステータスモニタを使用しない場合は、［ステータス
モニタを有効にする］のチェックをはずしてくださ
い。
■ パーソナルファイアウォール （Windows
®
ファイア
ウォールなど）を無効にしている場合は、有効にして
ください。
■ プリンタドライバをアンインストールするときは
プリンタドライバをアンインストールするときは、ス
タートメニューから［すべてのプログラム（プログラム）］
－［Brother］－［HL-5350DN］－［アンインストール］
の順に選択し、画面の表示に従ってください。
■ XML Paper Specification プリンタドライバ
XML Paper Specification プリンタドライバは、XML
Paper Specification 文書を印刷するのに適したドライバ
です。
サポートサイト（ブラザーソリューションセンター）
（http://solutions.brother.co.jp/）から最新のプリンタ

ドライバをダウンロードしてください。
12

Windows
®
に接続する
28
■ ネットワーク共有プリンタを使う
1 クライアントコンピュータ
2 サーバまたはプリントサーバ
3 TCP/IP または USB またはパラレル
4 本製品
ドライバをインストールし、適切なプリントキューま
たは共有名を選択する
コンピュータの電源スイッチを ON にし
ます。
管理者権限をもつユーザでログオンします。
本製品に付属の CD-ROM をコンピュー
タの CD-ROM ドライブにセットしま
す。
オープニング画面が自動的に表示されます。
［HL-5350DN］をクリックします。
［プリンタドライバのインストール］を
クリックします。
［ネットワーク（有線）の場合］をク
リックします。
使用許諾契約の内容を確認して［はい］
をクリックします。
画面の指示に従ってください。
次ページに続く
ネットワーク共有プリンタに接続する場合は、プリンタドラ
イバをインストールする前に、ネットワーク管理者に共有名
またはプリントキューについて確認することをおすすめし
ます。
しばらく待ってもオープニング画面が表示されない場合は、

［マイコンピュータ
※ 1］から CD-ROM ドライブをダブルク
リックし、画面を表示させてください。
※ 1 Windows Vista
®
の場合は［コンピュータ］です。
Windows ®
Windows ®
Windows ®
TCP/IP
42
1
3
1
1
2
3
Windows Vista
®
をご使用の場合は、［ユーザーアカウント制御］
の画面が表示されます。［続行］をクリックしてください。
4
5
6

29
STEP1
お使いになる前に
STEP2
本製品の準備をする
STEP3
Windows
®
に接続する
STEP3
Macintosh
に接続する
付録
［ネットワーク共有プリンタ］を選択し、
［次へ］をクリックします。
お使いのプリンタのプリントキューを選
択し、［OK］をクリックします。
［完了］をクリックします。
これで本製品のセットアップが完了し
ました。
ネットワーク上のプリンタの場所や名前が分からない場合
は、ネットワーク管理者にお問い合わせください。
า৙
■ セットアップが完了後、すぐにユーザー登録をする場
合は、［オンラインユーザ登録］をチェックしてくだ
さい。
■ 本製品を通常使うプリンタに設定しない場合は、［通
常使うプリンタに設定］のチェックをはずしてくださ
い。
■ ステータスモニタを使用しない場合は、［ステータス
モニタを有効にする］のチェックをはずしてくださ
い。
7
8
9
■ プリンタドライバをアンインストールするときは
プリンタドライバをアンインストールするときは、ス
タートメニューから［すべてのプログラム（プログラム）］

－［Brother］－［HL-5350DN］－［アンインストール］
の順に選択し、画面の表示に従ってください。
■ XML Paper Specification プリンタドライバ
XML Paper Specification プリンタドライバは、XML
Paper Specification 文書を印刷するのに適したドライバ
です。
サポートサイト（ブラザーソリューションセンター）
（http://solutions.brother.co.jp/）から最新のプリンタ
ドライバをダウンロードしてください。

30
こんなときは •••
■ USB 接続でトラブルが起きたときは？
■ ネットワーク接続でトラブルが起きたときは？
こんなときは ここをチェック 対処のしかた
インストールができ
ない/印刷ができない
付属の CD-ROM からイン
ストールを始める前に、本
製品をコンピュータに接
続していませんか？
本製品を USB 接続した状態で、コンピュータのデバイスマネージャを
開き、「不明なデバイス」が表示されているときは削除してください。そ
の後、USB ケーブルを取りはずしてからインストールをやり直してくだ
さい。
長い USB ケーブルを使用
していませんか？
USB ケーブルは 2m 以内のものをご利用ください。2m を超える長さや、
延長ケーブルをご使用になると誤動作の原因となります。
USB ハブを使用していま
せんか？
USB ケーブルは、USB ハブを経由せずにコンピュータと直接接続して
ください。特に電源を持たない USB ハブを経由して接続するとコン
ピュータで認識されません。
こんなときは ここをチェック 対処のしかた

インストールができ
ない
セキュリティソフトの警
告画面が表示されていま
せんか？
インストール中に、BROTHER 製品セットアッププログラム、および下
記関連プログラムから外部接続が要求された場合は、許可する操作をし
てください。
Setup.exe
BrnIPMon（brnipmon.exe）
Spooler SubSystem App（spoolsv.exe）
印刷ができない 本製品の IP アドレスを確
認してください
「プリンタ設定一覧」を印刷します。
本製品の設定内容が印刷されます。ネットワークの設定内容は、印刷さ
れた 3 ページ目をご覧ください。

• 本製品の IP アドレスが、0.0.0.0 となっている場合

1 分ほど待ってから再度「プリンタ設定一覧」を印刷し、IP アドレス
を確認してください。それでも 0.0.0.0 となっている場合は、本製品が
物理的に接続されていない可能性があります。ハブのリンクランプが
点灯 / 点滅しているか確認してください。

• 本製品の IP アドレスが 169.254.x.x で始まる値で、「via APIPA」と

なっている場合
ネットワークに接続したが、IP アドレスが自動取得できなかった場合
の結果です。ネットワーク上に DHCP サーバがある場合は、ネット
ワーク管理者へご相談ください。
本製品に別の IP アドレスを割り付けるには、以下の方法があります。

• BRAdmin Light をインストールし、割り付ける。
• ウェブブラウザから割り付ける。

ウェブブラウザで割り付けるには、コンピュータの IP アドレス設定を一
時的に APIPA アドレスに変更する必要があります。（APIPA アドレスの
例：本製品 169.254.210.228 / コンピュータ 169.254.210.229）
変更する前に、現在のコンピュータの IP アドレス設定を必ず控えてくだ
さい。作業が完了したら、控えた設定内容へ戻してください。
本製品の IP アドレスを変
更してください

• BRAdmin Light を使用してネットワーク上の本製品を検索し、本製品

のネットワーク設定を変更することができます。BRAdmin Light は付
属の CD-ROM からインストールできます。

• コンピュータのウェブブラウザで本製品のネットワーク設定を変更す

ることができます。 を参照してください。
ネットワーク設定を
リセットしたい
パスワードや IP アドレス
情報など、すでに設定して
あるネットワークの情報
をリセットしますか？
「ネットワーク設定をお買い上げ時の状態に戻す」 を参照し
てください。
42 ページへ
42 ページへ
42 ページへ

31
STEP1
お使いになる前に
STEP2
本製品の準備をする
STEP3
Windows
®
に接続する
STEP3
Macintosh
に接続する
付録
STEP3
Macintosh に接続する
本製品を Macintosh と接続して使用する場合は、付属のプリンタドライバをインストールする必要があります。
（Windows
®
をお使いの方は、「STEP3 Windows
®
に接続する」をお読みください。）
32 ページへ
USB 接続
34 ページへ
ネットワーク
（有線 LAN）
（HL-5350DN のみ）
STEP2ǽటᛏֿɁໄ϶ɥȬɞ
ˁˁˁʡʴʽʉʓʳɮʚɥɮʽʃʒ˂ʵȬɞ టᛏֿɥʡʴʽʉȻȪȹΈႊȬɞȲɔ
Ⱦ॒ᛵȽʇʟʒɰɱɬɥɮʽʃʒ˂ʵ
ȪɑȬǿ
ʡʴʽʉʓʳɮʚɁΈȗȞȲȾȷȗȹɂǾ͇ࠖ
ɁCD-ROMюɁ
Ȉ႕ᬂȺ᛻ɞʨʕʯɬʵ ᴥHTML ढࣻᴦ ȉ
ɥՎྃȪȹȢȳȨȗǿ
※ 画面で見るマニュアル（HTML 形式）は、付属の CD-ROM
に収録されている電子マニュアルです。
CD-ROM を Macintosh の CD-ROM ドライブにセットし、

［HL-5300］－［Start Here］－［HL-5350DN（HL-5340D）］－［画
面で見るマニュアル（HTML 形式）］を選択します。
最新ドライバがサポートサイト（ブラザーソリューションセンター）
（http://solutions.brother.co.jp/）からダウンロードできます。

Macintosh に接続する
32
プリンタドライバをインストールする
USB ケーブルで接続する場合
USB コネクタに貼ってあるシールをは
がします。
USB ケーブルを本製品の マークの
USB ポートに接続し、続いて
Macintosh の USB ポートに接続しま
す。
本製品の電源スイッチが ON になってい
ることを確認します。
Macintosh の電源スイッチを ON に
します。
管理者権限をもつユーザでログインします。
本製品に付属の CD-ROM を CD-ROM
ドライブにセットします。
デスクトップ上の［HL5300］アイコ
ンをダブルクリックします。
［Start Here］アイコンをダブルク
リックします。
［HL-5350DN（HL-5340D）］をク
リックします。
［プリンタドライバのインストール］を
クリックします。
次ページに続く
า৙
■ インストールを行う前に、「STEP1 お使いになる前に」「STEP2 本製品の準備をする」が完了していることをご確
認ください。
キーボードの USB ポートや電源供給なしの USB ハブ経由

で接続しないでください。
1
2
3
4
5
6
7
8

33
STEP1
お使いになる前に
STEP2
本製品の準備をする
STEP3
Windows
®
に接続する
STEP3
Macintosh
に接続する
付録
［USB ケーブルの場合］をクリックしま
す。
画面の指示に従って、インストールを進めてください。
Macintosh を再起動します。
利用可能なプリンタが見つかるまで、次
の画面が表示されます。
リストから本製品を選択し、［OK］をク
リックします。
次の画面が表示されたら、［OK］をク
リックします。
これで本製品のセットアップが完了し
ました。
◆ インストールが終わると、Macintosh の再起動
を指示する画面が表示されます。
9
10
11
12
13

Macintosh に接続する
34
LAN ケーブルで接続する場合（HL-5350DN のみ）
LAN ケーブルを本製品の マークの
ネットワークポートとハブの空いている
ポートに接続します。
本製品の電源スイッチが ON になってい
ることを確認します。
Macintosh の電源スイッチを ON に
します。
管理者権限をもつユーザでログインします。
本製品に付属の CD-ROM を CD-ROM
ドライブにセットします。
デスクトップ上の［HL5300］アイコ
ンをダブルクリックします。
［Start Here］アイコンをダブルク
リックします。
［HL-5350DN］をクリックします。
［プリンタドライバのインストール］を
クリックします。
［ネットワーク（有線）の場合］をク
リックします。
画面の指示に従って、インストールを進めてくださ
い。
Macintosh を再起動します。
利用可能なプリンタが見つかるまで、次
の画面が表示されます。
次ページに続く
1
2
3
4
5
6
◆ インストールが終わると、Macintosh の再起動
を指示する画面が表示されます。

7
8
9
10

35
STEP1
お使いになる前に
STEP2
本製品の準備をする
STEP3
Windows
®
に接続する
STEP3
Macintosh
に接続する
付録
リストから本製品を選択し、［OK］をク
リックします。
次の画面が表示されたら、［OK］をク
リックします。
これで本製品のセットアップが完了し
ました。
ネットワーク上に同じモデル名のプリンタが複数台接続さ
れている場合は、モデル名の後に MAC アドレス（イーサ
ネットアドレス）が表示されます。右方向にスクロールす
ると IP アドレスが確認できます。
本製品の MAC アドレス（イーサネットアドレス）は、「プ
リンタ設定一覧」で確認できます。42 ページの「「プリン
タ設定一覧」を印刷する」を参照してください。
ネットワーク設定をリセットしたいときは、42 ページの
「ネットワーク設定をお買い上げ時の状態に戻す」を参照し
てください。
11
12

36

37
STEP1
お使いになる前に
STEP2
本製品の準備をする
STEP3
Windows
®
に接続する
STEP3
Macintosh
に接続する
付録
付録
本製品をご利用の際に知っておいていただきたい情報を記載しています。
ここまでの操作で、本製品を使えるようにするための準備が完了しました。
ˁˁˁ๡ᐗֿȾȷȗȹ ๡ᐗֿȾȷȗȹጳ̿ȪȹȗɑȬǿ
ˁˁˁʗʍʒʹ˂ɹከျᐐɁ஁ɋ ʗʍʒʹ˂ɹ૚ፖ΍Ǿʰ˂ʐɭʴʐɭ
ȽȼȾȷȗȹᜤᢐȪȹȗɑȬǿ
ᴥHL-5350DN Ɂɒᴦ
ˁˁˁటᛏֿɁᢡᣞ టᛏֿɁᢡᣞ஁ศɥᜤᢐȪȹȗɑȬǿ
ˁˁˁףൈȾȷȗȹ ףൈȾȷȗȹᜤᢐȪȹȗɑȬǿ
ˁˁˁɬʟʉ˂ɿ˂ʝʃɁȧಘю ɬʟʉ˂ɿ˂ʝʃȾȷȗȹጳ̿Ȫȹȗ
ɑȬǿ
ˁˁˁɴʡʁʱʽᛏֿȾȷȗȹ ɴʡʁʱʽᛏֿȾȷȗȹጳ̿Ȫȹȗɑ
Ȭǿ

付録
38
ネットワーク管理者の方へ（HL-5350DN のみ）
ネットワーク環境で複数のコンピュータから使用する場合
ADSL や CATV（ケーブルテレビ）、光ファイバーなどのインターネット環境で、複数のコンピュータを使用し
ている場合は、本製品を LAN ケーブルで接続すると、どのコンピュータからも本製品をプリンタとして利用す
ることができます。
■ 本製品を接続する前

• 一般的な ADSL 環境での接続例

＜コンピュータが１台の場合＞
ADSL モデムとコンピュータが LAN ケーブルで接続されて
います。
※ お使いの機器によっては、ADSL モデムにスプリッタ機
能が内蔵されている場合があります。
＜コンピュータが２台の場合＞
複数のコンピュータから同時にインターネットが利用でき
るように、「ルータ」が導入されています。
※ お使いの機器によっては、ADSL モデムにスプリッタ機
能が内蔵されている場合があります。

• 一般的な CATV ／光ファイバー環境での接続例

＜コンピュータが 1 台の場合＞
ケーブルモデムまたは光終端装置（ONU）とコンピュータが
LAN ケーブルで接続されています。
■ 本製品を接続した後
新たに LAN ケーブルを使って、本製品とルータを接続しま
す。

• 一般的な ADSL 環境での接続例

※ お使いの機器によっては、ADSL モデムにスプリッタ機
能が内蔵されている場合があります。

• 一般的な CATV 環境での接続例
• 一般的な光ファイバー環境での接続例

᫖
ᝈ፷
ࢃȪᣅɒՠ ʃʡʴʍʉ
ADSLʬʑʪ
LAN ɻ˂ʠʵ
᫖
ᝈ፷
ࢃȪᣅɒՠ ʃʡʴʍʉ
ADSLʬʑʪ
ʵ˂ʉ
LAN
ɻ˂ʠʵ
LAN
ɻ˂ʠʵ
ɻ˂ʠʵʬʑʪ
ɑȲɂ
бጶብᚽᏚᴥONUᴦ
LAN ɻ˂ʠʵ
LAN ɻ˂ʠʵ
LAN ɻ˂ʠʵ
LAN ɻ˂ʠʵ᫖
ᝈ፷
ࢃȪᣅɒՠ ʃʡʴʍʉ
ADSLʬʑʪ
بґᥓ
Ƚȼ
պᢉɻ˂ʠʵ
ɻ˂ʠʵʬʑʪ
ʵ˂ʉ
LAN ɻ˂ʠʵ
LAN ɻ˂ʠʵ
LAN ɻ˂ʠʵ
LAN
ɻ˂ʠʵ
бʟɫɮʚ˂
бጶብᚽᏚᴥONUᴦ
ʵ˂ʉ
LAN ɻ˂ʠʵ
LAN ɻ˂ʠʵ
LAN ɻ˂ʠʵ
LAN
ɻ˂ʠʵ

39
STEP1
お使いになる前に
STEP2
本製品の準備をする
STEP3
Windows
®
に接続する
STEP3
Macintosh
に接続する
付録
■ ネットワーク接続に必要なものの準備

• LAN ケーブル

本製品とルータを接続するのに必要です。
カテゴリ 5 以上の 10BASE-T または 100BASE-TX のスト
レートケーブルをお使いください。
モデム、光終端装置（ONU）などの機器に関するご質問は、
提供メーカーにお問い合わせください。

付録
40
BRAdmin Light を使う（Windows
®
）
BRAdmin Light は、ブラザー製ネットワーク接続機器の初期設定用ユーティリティです。ネットワーク上のブラ
ザー製品の検索やステータス表示、IP アドレスなどのネットワークの基本設定ができます。
BRAdmin Light の詳細は、サポートサイト（ブラザーソリューションセンター）（http://solutions.brother.co.jp/）
を参照してください。
■ BRAdmin Light をインストールする
［その他のインストール］をクリックし
ます。
［BRAdmin Light］をクリックしま
す。画面の指示に従ってください。
■ BRAdmin Lightを使って IPアドレス、サ
ブネットマスク、ゲートウェイを設定する
BRAdmin Light を起動します。
自動的にデバイスの検索が開始されます。
未設定のデバイスをダブルクリックします。
「IP 取得方法」から「STATIC」を選択
します。［IP アドレス］［サブネットマ

スク］［ゲートウェイ］を入力し、［OK］
をクリックします。
さらに高度な本製品の管理が必要な場合は、最新のブラザー BRAdmin Professional 3 ユーティリティをお使いください。
サポートサイト（ブラザーソリューションセンター）（http://solutions.brother.co.jp/）からダウンロードできます。
า৙
■ パーソナルファイアウォール（Windows
®
ファイアウォールなど）を有効にしている場合は、新しいデバイスの検索
に失敗する場合があります。その場合は、一時的にファイアウォール機能を無効にしてください。アドレス情報を設定
した後で、パーソナルファイアウォールを有効にしてください。
本製品のお買い上げ時のパスワードは、［access］に設定され
ています。BRAdmin Light でパスワードを変更することがで
きます。
Windows Vista
®
をご使用の場合は、［ユーザーアカウント
制御］の画面が表示されます。［許可］をクリックしてくだ
さい。
1
2
DHCP/BOOTP/RARP サーバがネットワーク上に存在する

場合は、次の操作で IP アドレス、サブネットマスク、ゲー
トウェイを設定する必要はありません。本製品が自動的に IP
アドレスを取得します。
1
2
3

41
STEP1
お使いになる前に
STEP2
本製品の準備をする
STEP3
Windows
®
に接続する
STEP3
Macintosh
に接続する
付録
BRAdmin Light を使う（Macintosh）
BRAdmin Light は、ブラザー製ネットワーク接続機器の初期設定用ユーティリティです。Mac OS X 10.3.9 以
降の Macintosh からネットワーク上のブラザー製品の検索やステータス表示、IP アドレスなどのネットワーク
の基本設定ができます。
BRAdmin Light は、プリンタドライバのインストール時に自動的にインストールされます。
BRAdmin Light の詳細は、サポートサイト（ブラザーソリューションセンター）（http://solutions.brother.co.jp/）
を参照してください。
■ BRAdmin Lightを使って IPアドレス、サ
ブネットマスク、ゲートウェイを設定する
デスクトップの［Macintosh HD］ア
イコンをダブルクリックします。
［ライブラリ］、［Printers］、

［Brother］、［Utilities］の順に選択
します。
［BRAdmin Light.jar］をダブル
クリックして、BRAdmin Light を起
動します。
自動的にデバイスの検索が開始されます。
未設定のデバイスをダブルクリックしま
す。
「IP 取得方法」から「STATIC」を選択
します。［IP アドレス］［サブネットマ
スク］［ゲートウェイ］を入力し、［OK］
をクリックします。
DHCP/BOOTP/RARP サーバの場合は、次の操作で IP アド
レス、サブネットマスク、ゲートウェイを設定する必要はあ
りません。本製品が自動的に IP アドレスを取得します。
バージョン 1.4.2 以降の Java がインストールされている必
要があります。
本製品のお買い上げ時のパスワードは、［access］に設定され
ています。BRAdmin Light でパスワードを変更することがで
きます。
1
2
3
4
5

付録
42
ウェブブラウザで管理する
本製品には、HTTP（ハイパーテキスト転送プロトコ
ル）を使用して、標準のブラウザで本製品の設定や管
理できるウェブサーバが備わっています。
ウェブブラウザの入力欄に
「http://printer_ip_address/」を入
力します。
（printer_ip_address は、本製品が使用している IP ア
ドレスまたはノード名です。）
例）http://192.168.1.2/
ネットワーク設定をお買い上げ時の状態に
戻す
既に設定している IP アドレスやパスワードなど、すべ
ての本製品の情報をお買い上げ時の状態に戻すには、
次の手順に従ってください。
本製品の電源スイッチを OFF にします。
フロントカバーが閉じていることと電源
プラグが差し込まれていることを確認し
ます。
（Go）を押したままの状態で本製品
の電源スイッチを ON にし、すべてのラ
ンプが点灯し、Status ランプが消灯し
たら、 （Go）から指を離します。
すべてのランプが消灯します。
（Go）を 6 回連続で押します。

ネットワーク設定がリセットされると、すべてのラン
プが点灯します。
「プリンタ設定一覧」を印刷する
「プリンタ設定一覧」は本製品の設定状況を一覧で表示
したものです。「プリンタ設定一覧（ネットワーク設定
も含む）」を印刷するには、次の手順に従ってください。
フロントカバーが閉じていることと、電
源プラグが差し込まれていることを確認
します。
本製品の電源スイッチを ON にして、印
刷可能状態になるまで待ちます。
（Go）を 2 秒以内に 3 回押します。
「プリンタ設定一覧」が印刷されます。
本製品のお買い上げ時のユーザ名は「admin」、パスワード
は［access］に設定されています。ウェブブラウザでパス
ワードを変更することができます。
Windows
®
の場合は Microsoft
®
Internet Explorer
®
6.0
以降または Firefox 1.0 以降、Macintosh の場合は Safari
1.3 以降を推奨いたします。
どのウェブブラウザの場合も、JavaScript およびクッキーを
有効にして使用してください。

ウェブブラウザを使用するには、本製品の IP アドレスが必
要です。本製品の IP アドレスは「プリンタ設定一覧」で見
ることができます。
「画面で見るマニュアル（HTML 形式）」の「ネットワーク設
定」を参照してください。
1
「プリンタ設定一覧」の IP アドレスが「0.0.0.0」になって
いるときは、1分ほど待ってから操作をやり直してください。
1
2
3
4
1
2
3

43
STEP1
お使いになる前に
STEP2
本製品の準備をする
STEP3
Windows
®
に接続する
STEP3
Macintosh
に接続する
付録
本製品の輸送
本製品の電源スイッチを OFF にし、電
源コードを本製品およびコンセントから
抜きます。
ドラムユニットを本製品から取りはずし
ます。
ビニール袋に入れ、テープでとめます。
フロントカバーを閉じます。
下図のように梱包します。
า৙
■ ドラムユニットおよびトナーカートリッジは本製品から必ず取りはずし、製品購入時に梱包されていた梱包箱にいれて
輸送してください。輸送方法を誤ると破損したり、故障する可能性があります。その場合は保証の対象にはなりません
ので十分ご注意ください。
■ 輸送中の破損を防ぐために、お買い上げ時に使用されていた梱包箱および保護部材を使用して、お買い上げ時の状態に
再梱包してください。お買い上げ時に使用されていた梱包箱および保護部材は、開梱時に捨てずに大切に保管しておい
てください。
■ いったん設置して使用している本製品を移動したり、輸送したりすることは推奨しておりません。

■ 本製品が十分に冷めてから梱包してください。電源スイッチを OFF にした後すぐに梱包をすると、故障の原因になり
ます。
1
2
3
4

付録
44
オプション製品について
本製品には、次のようなオプション製品があります。オプション製品を取り付けることで本製品の機能をさらに
拡張することができます。
オプション製品は別売品です。お近くの販売店でご購入ください。ダイレクトクラブでのご購入もできます。
（メモリはダイレクトクラブでは取り扱っておりません。お近くの販売店にてご購入ください。）
消耗品について
消耗品の交換が必要になると、エラーの状態を操作パネルのランプによって示します。
「ランプによる本製品の状態表示」 を参照してください。
消耗品の詳細については、サポートサイト（ブラザーソリューションセンター）（http://solutions.brother.co.jp/）
を参照してください。または、お買い上げの販売店にお問い合わせください。
※ 1 印刷可能枚数は JIS X 6931*（ISO/IEC 19752）規格に基づく公表値を満たしています。
* JIS X 6931（ISO/IEC 19752）とはモノクロ電子写真方式プリンタ用トナーカートリッジの印刷枚数を測定するため

の試験方法を定めた規格です。
※ 2 印刷の内容によって実際の印刷枚数と異なります。
※ 3 A4 を 1 回に 1 ページ印刷した場合
※ 4 使用環境や記録紙の種類、連続印刷枚数などによって異なります。
増設記録紙トレイ
LT-5300
メモリ（SO-DIMM）
※最大 250 枚の普通紙をセットできます。
2 つまで増設することができます。
多目的トレイ（MP トレイ）と標準記録紙トレイをあわせ
て最大 800 枚の給紙ができます。
（市販品）
※ 市販のメモリ（SO-DIMM144 ピン）を取り付けて増設す
ることができます。
詳細は、「画面で見るマニュアル（HTML 形式）」の「オプション製品を使う」をお読みください。
トナーカートリッジ（TN-43J/TN-48J） ドラムユニット（DR-41J）
印刷可能枚数：約 3,000 枚
※ 1, 2
（TN-43J）
印刷可能枚数：約 8,000 枚
※ 1, 2
（TN-48J）
印刷可能枚数：25,000 枚
※ 3, 4
14 ページへ
詳細は、「画面で見るマニュアル（HTML 形式）」の「メンテナンス」をお読みください。

45
STEP1
お使いになる前に
STEP2
本製品の準備をする
STEP3
Windows
®
に接続する
STEP3
Macintosh
に接続する
付録
商標について
Brother のロゴはブラザー工業株式会社の登録商標です。
Microsoft、Windows、Windows Server、Internet Explorer は米国 Microsoft Corporation の米国およびその他の国における
登録商標です。
Windows Vista は、米国 Microsoft Corporation の米国、日本および / またはその他の国における登録商標または商標です。
Apple、Macintosh、Mac OS、Safari は、Apple Inc. の登録商標です。
Intel、Intel Core, Pentium は、米国 Intel Corporation の商標または登録商標です。
AMD64 は、Advanced Micro Devices 社の商標です。
Linux は、Linus Torvalds 氏の米国およびその他の国における登録商標または商標です。

本マニュアルに記載されているその他の会社名および製品名は、各社の商標または登録商標です。
© 2008 Brother Industries, Ltd.
© 1983-1998 PACIFIC SOFTWORKS INC.
This product includes the "KASAGO TCP/IP" software developed by ELMIC WESCOM,INC.
© 2009 Devicescape Software, Inc.
This product includes RSA BSAFE Cryptographic software from RSA Security Inc.
Portions Copyright for ICC profiles 2003 by European Color Initiative, www.eci.org. ALL RIGHTS RESERVED.

アフターサービスのご案内
※ かんたん設置ガイドに乱丁、落丁があったときは、「ブラザーコールセンター（お客様相談窓口）０１２０ - ５９０ - ３８２
（フリーダイヤル）」にご連絡ください。

• お買い上げの際、販売店でお渡しする保証書は大切に保管してください。
• 本製品の補修用性能部品の最低保有期限は製造打ち切り後 5 年です。（印刷物は 2 年です）

トナーカートリッジ・ドラムユニットは、当社指定品をご使用ください。当社以外の品物をご使用いただくと、故障の原
因となる可能性があります。純正品のトナーカートリッジ・ドラムユニットをご使用いただいた場合のみ機能・品質を保
証いたします。
本製品は日本国内のみでのご使用となりますので、海外でのご使用はお止めください。海外で使用されている電源が本製
品に適切でない恐れがあります。海外で本製品をご使用になりトラブルが発生した場合、当社は一切の責任を負いかねま
す。また、保証の対象とはなりませんのでご注意ください。
These machines are made for use in Japan only. We can not recommend using them overseas because the power
requirements of your Printer may not be compatible with the power available in foreign countries. Using Japan models

overseas is at your own risk and will void your warranty.
お客様のスタイルに合わせたサポート
サポートサイト
（ブラザーソリューションセンター）
よくあるご質問（Q&A）や、最新のソフトウェアおよ
び製品マニュアル（電子版）のダウンロードなど各種
サービス情報を提供しています。
http://solutions.brother.co.jp/
オンラインユーザー登録：https://regist.brother.jp/
携帯電話向けサポートサイト
（ブラザーモバイルサイト）
携帯電話からでも簡単なサポート情報を見ることがで
きます。
http://m.brother.co.jp/support/
ブラザーコールセンター （お客様相談窓口）
® 0120-590-382
受付時間：月～金 9:00 ～ 20:00/ 土 9:00 ～ 17:00
日曜日・祝日・弊社指定休日を除きます。
※ブラザーコールセンターはブラザー販売株式会社が運営しています。
安心と信頼の修理サービス

製品ご購入後１年間無償保証いたします。※保証期間後の修理は発生の都度有償対応となります。
無償
ブラザーサービスエクスプレス プリンタ 1 年間無償保障
有償
サービスパック 3•4•5 年
商品ご購入後、6ヶ月以内にご購入 / ご契
約して頂けるサービスメニューです。
ご購入日から 3・4・5 年の長期保守を割
安にご購入いただけます。
有償
サービスパック 1 年
商品ご購入後いつでもご契約頂ける
1 年単位のサービスメニューです。
※ 各サービスパックには、技術料 / 部品代が含まれます。
※ 出張修理は原則、コール受付の翌営業日にエンジニアが設置先へ訪問
し修理対応いたします。
出張修理契約には、出張料が含まれております。
※ サービスパック 1 年は、ご購入後 4 年以内かつ当社基準に適合した製
品である事が条件になります。
各定額保守サービスの内容、該当機種、料金などの詳細は下記
窓口へお問合せください。
TEL：052-824-3253
http://www.brother.co.jp/product/support_info/s-pack/index.htm

トナーカートリッジとドラムユニットの交換について
本製品は、ドラムユニットにトナーカートリッジを取り付けて使用する仕組みになっています。
トナーの残量がなくなったり、ドラムユニットが使用できなくなったりしたときは、必ず分離して、使用できなくなった部
品のみを交換してください。
トナーカートリッジとドラムユニットの購入方法
お近くの販売量販店で取り扱っておりますが、インターネット、電話、ファクス、携帯サイトでのご注文も承っておりま
す。
交換方法については、「画面で見るマニュアル（HTML 形式）」の「メンテナンス」をお読みください。
【消耗部品のご注文窓口】
ブラザー販売（株）ダイレクトクラブ
インターネット：http://direct.brother.co.jp/shop/
携帯サイト：右の二次元コードにアクセス
FAX ：052-825-0311
®：0120-118-825 土・日・祝日、弊社長期休暇を除く
9 :00～ 12 :00、 13: 00～ 17 :00

• 消耗品については、お買い上げの販売店にてお買い求めください。
• 万一、販売店よりお買い求めできない場合は、弊社ダイレクトクラブにて対応させていただきます。なお、FAX にてご

注文いただく場合は、「画面で見るマニュアル（HTML 形式）」の「ご注文シート」を印刷してご利用ください。
トナーカートリッジ：
TN-43J
TN-48J
ドラムユニットにトナーカートリッジ
を取り付けた状態
（製品ご購入時の状態）
ドラムユニット：
DR-41J
http://direct.brother.co.jp/
