かんたんスタートガイド
MP620
ご使用前にかならず本書をお読みください。いつでも使用できるように大切に保管してください。
最初にかならず読んでね！

参 考
注意
重 要

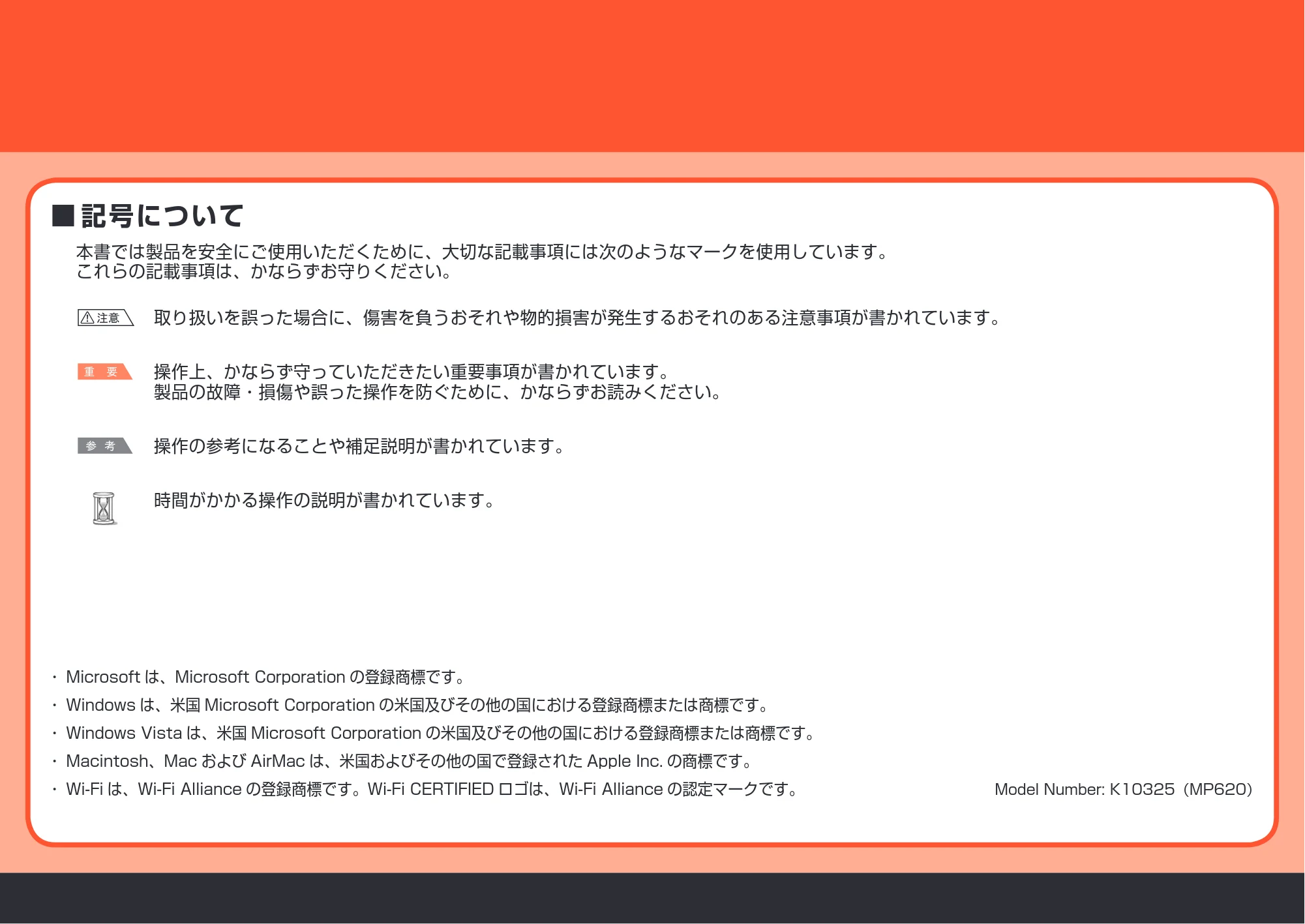

記号について■
本書では製品を安全にご使用いただくために、大切な記載事項には次のようなマークを使用しています。
これらの記載事項は、かならずお守りください。
操作の参考になることや補足説明が書かれています。
取り扱いを誤った場合に、傷害を負うおそれや物的損害が発生するおそれのある注意事項が書かれています。
操作上、かならず守っていただきたい重要事項が書かれています。
製品の故障・損傷や誤った操作を防ぐために、かならずお読みください。
Microsoft は、Microsoft Corporation の登録商標です。
Windows は、米国 Microsoft Corporation の米国及びその他の国における登録商標または商標です。
Windows Vista は、米国 Microsoft Corporation の米国及びその他の国における登録商標または商標です。
Macintosh、Mac および AirMac は、米国およびその他の国で登録された Apple Inc. の商標です。

Wi-Fi は、Wi-Fi Alliance の登録商標です。Wi-Fi CERTIFIED ロゴは、Wi-Fi Alliance の認定マークです。

• Model Number: K10325（MP620）

時間がかかる操作の説明が書かれています。

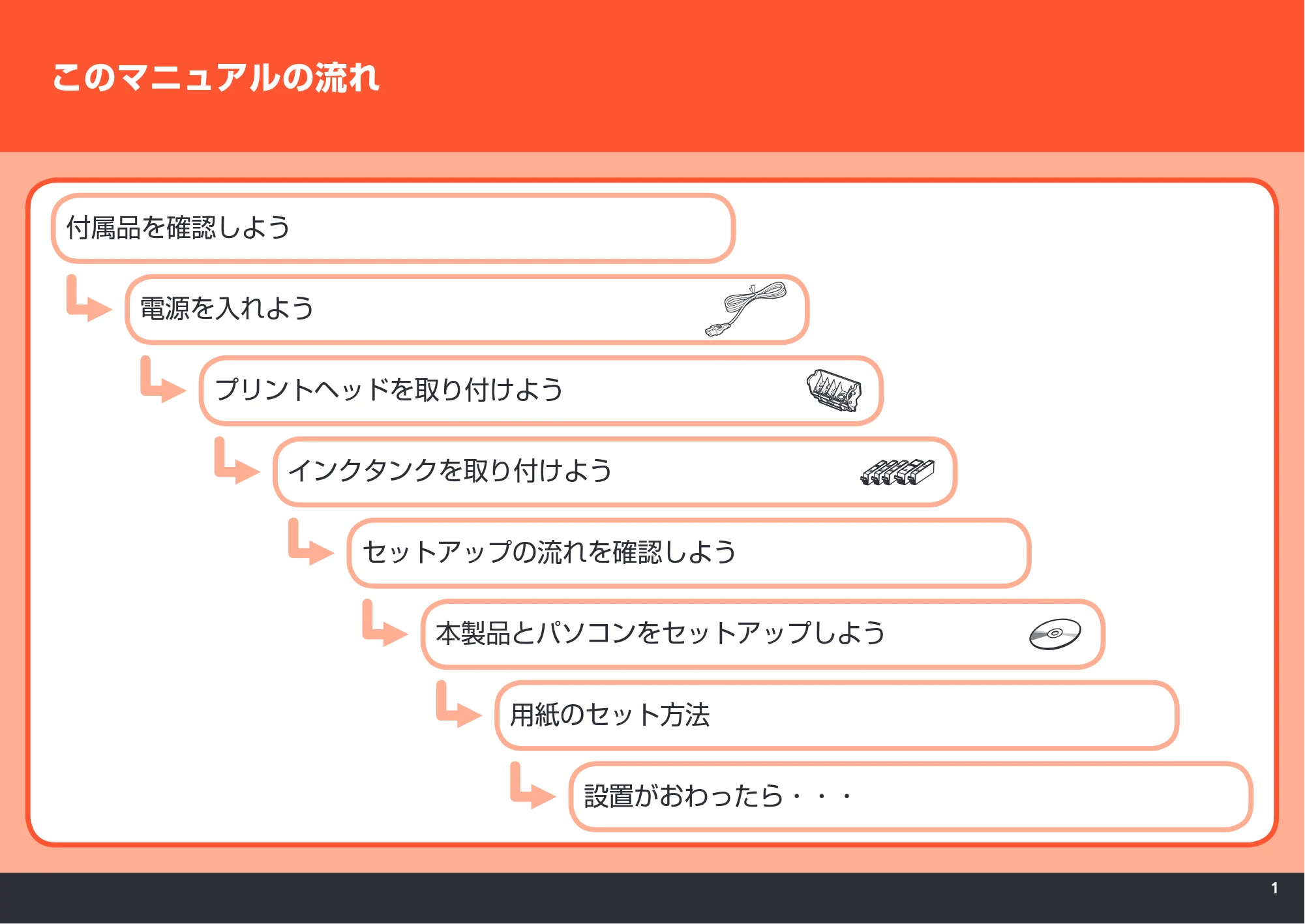

このマニュアルの流れ
付属品を確認しよう
用紙のセット方法
本製品とパソコンをセットアップしよう
セットアップの流れを確認しよう
インクタンクを取り付けよう
プリントヘッドを取り付けよう
電源を入れよう
設置がおわったら・・・


（A）
1
注意

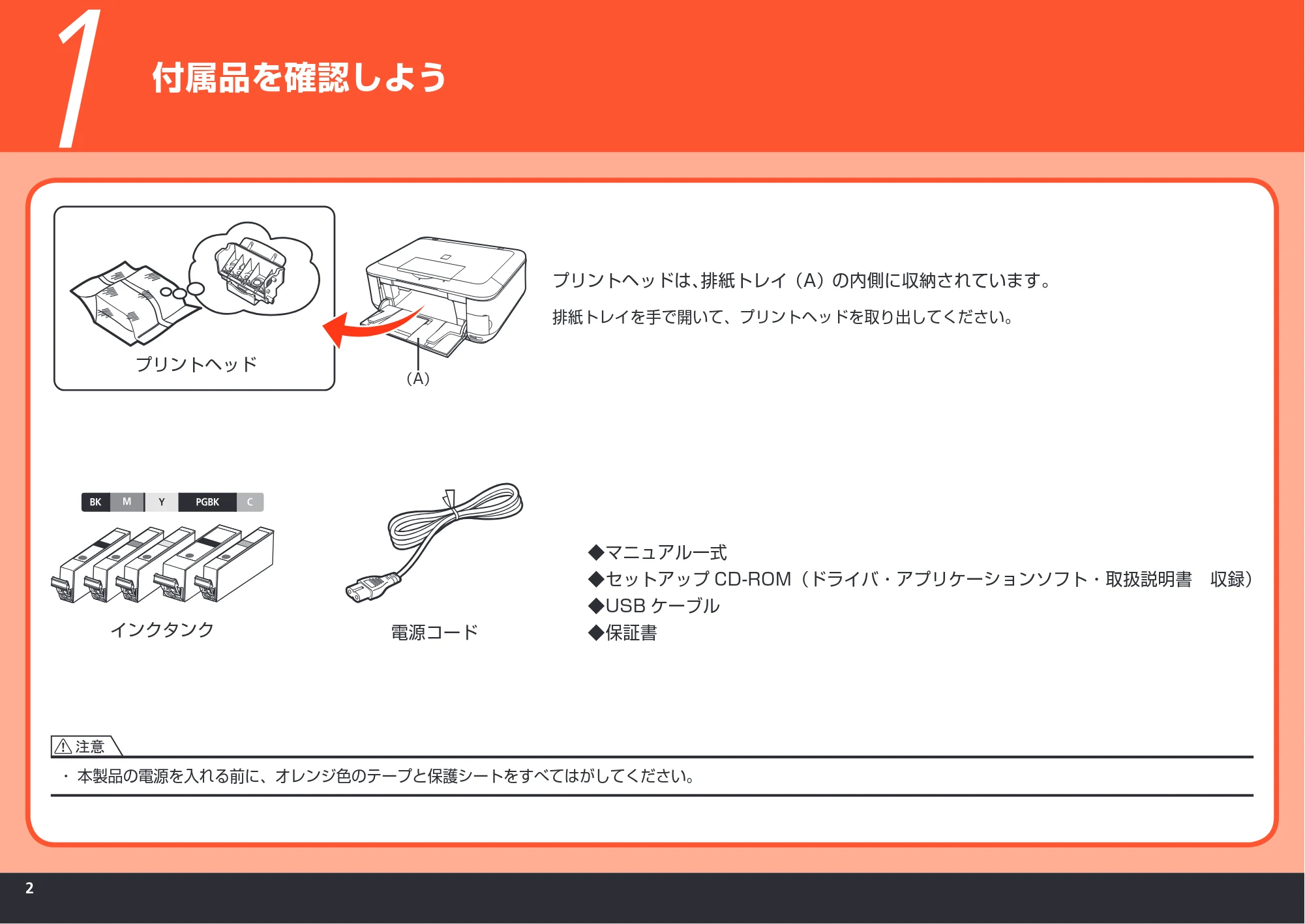

付属品を確認しよう
電源コードインクタンク
マニュアル一式
セットアップ CD-ROM（ドライバ・アプリケーションソフト・取扱説明書 収録）
USB ケーブル

保証書

◆
◆
◆
◆
本製品の電源を入れる前に、オレンジ色のテープと保護シートをすべてはがしてください。・
プリントヘッド
排紙トレイを手で開いて、プリントヘッドを取り出してください。
プリントヘッドは、排紙トレイ（A）の内側に収納されています。


①
②
（A）
（C）
（B）
2
2 3 41
重 要
参 考
重 要

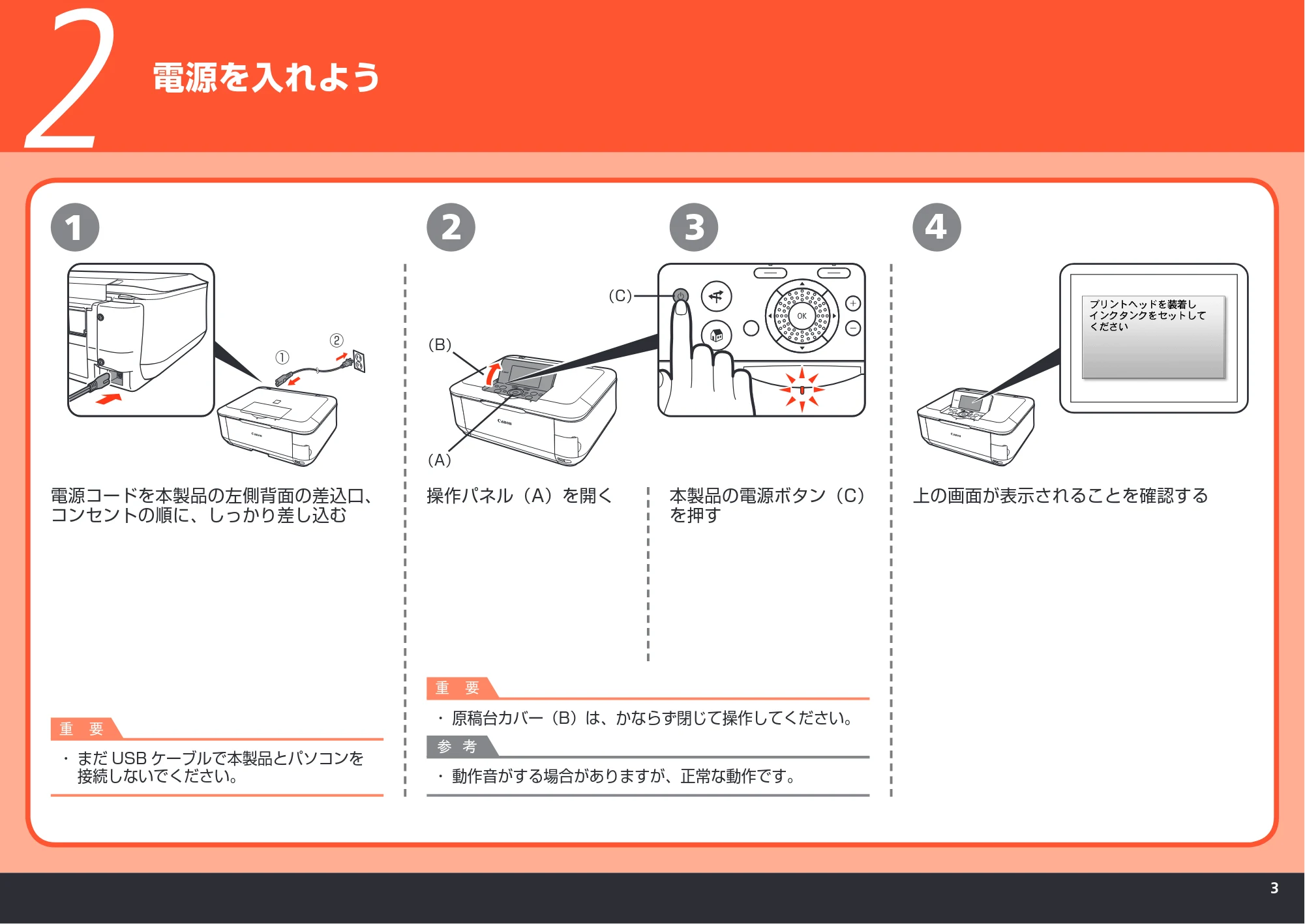

電源を入れよう
まだ USB ケーブルで本製品とパソコンを
接続しないでください。

電源コードを本製品の左側背面の差込口、
コンセントの順に、しっかり差し込む
操作パネル（A）を開く 上の画面が表示されることを確認する本製品の電源ボタン（C）
を押す
動作音がする場合がありますが、正常な動作です。・
原稿台カバー（B）は、かならず閉じて操作してください。・


（A）
（B）
（C）
（E）
（D）
3
1 2
注意
注意
参 考参 考
重 要

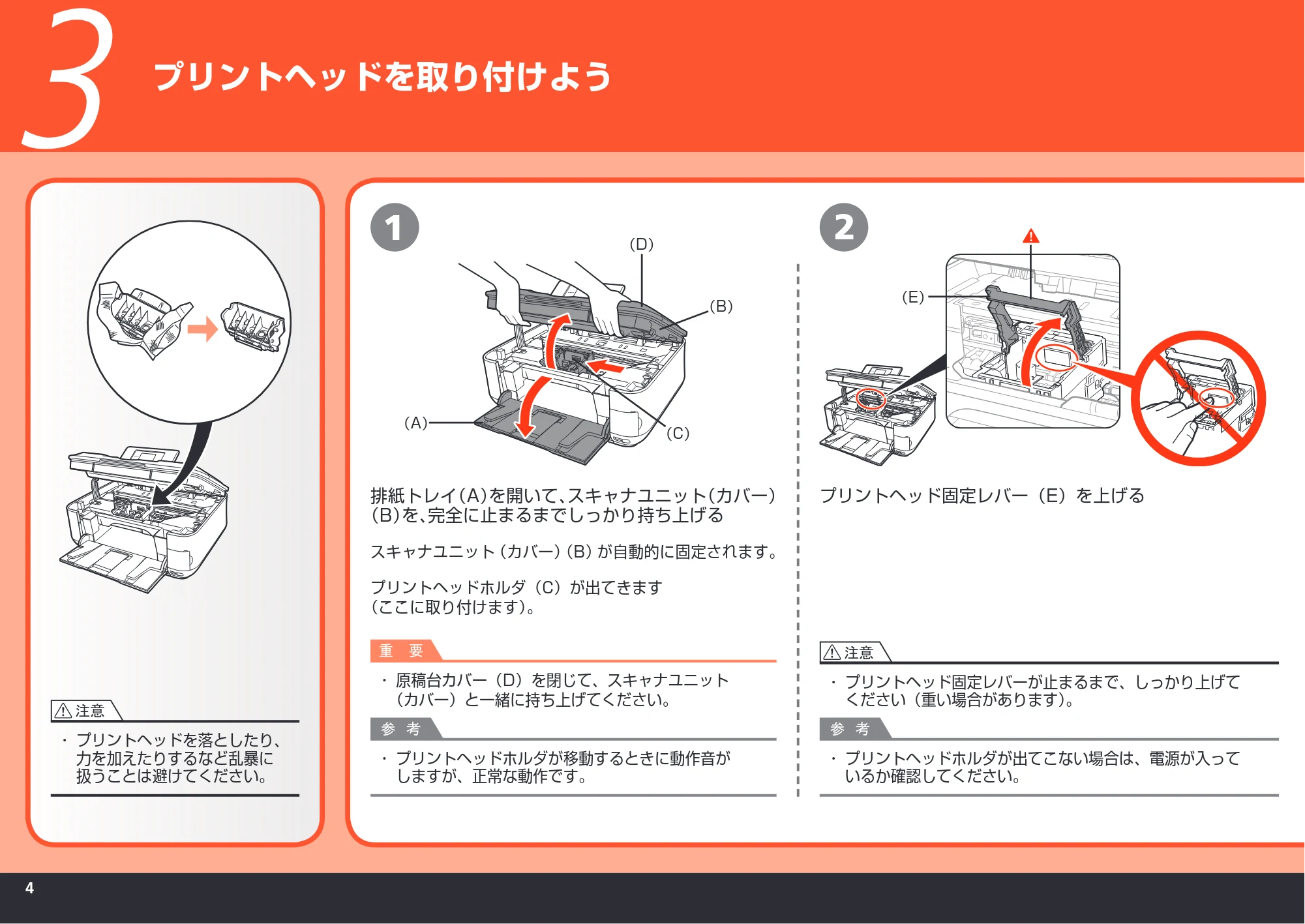

プリントヘッドを取り付けよう
プリントヘッドを落としたり、
力を加えたりするなど乱暴に
扱うことは避けてください。

排紙トレイ（A）を開いて、スキャナユニット（カバー）
（B）を、完全に止まるまでしっかり持ち上げる
原稿台カバー（D）を閉じて、スキャナユニット
（カバー）と一緒に持ち上げてください。

プリントヘッド固定レバー（E）を上げる
プリントヘッド固定レバーが止まるまで、しっかり上げて
ください（重い場合があります）。

プリントヘッドホルダが出てこない場合は、電源が入って
いるか確認してください。

スキャナユニット（カバー）（B）が自動的に固定されます。
プリントヘッドホルダ（C）が出てきます
（ここに取り付けます）。
プリントヘッドホルダが移動するときに動作音が
しますが、正常な動作です。


（E）
543
注意
注意

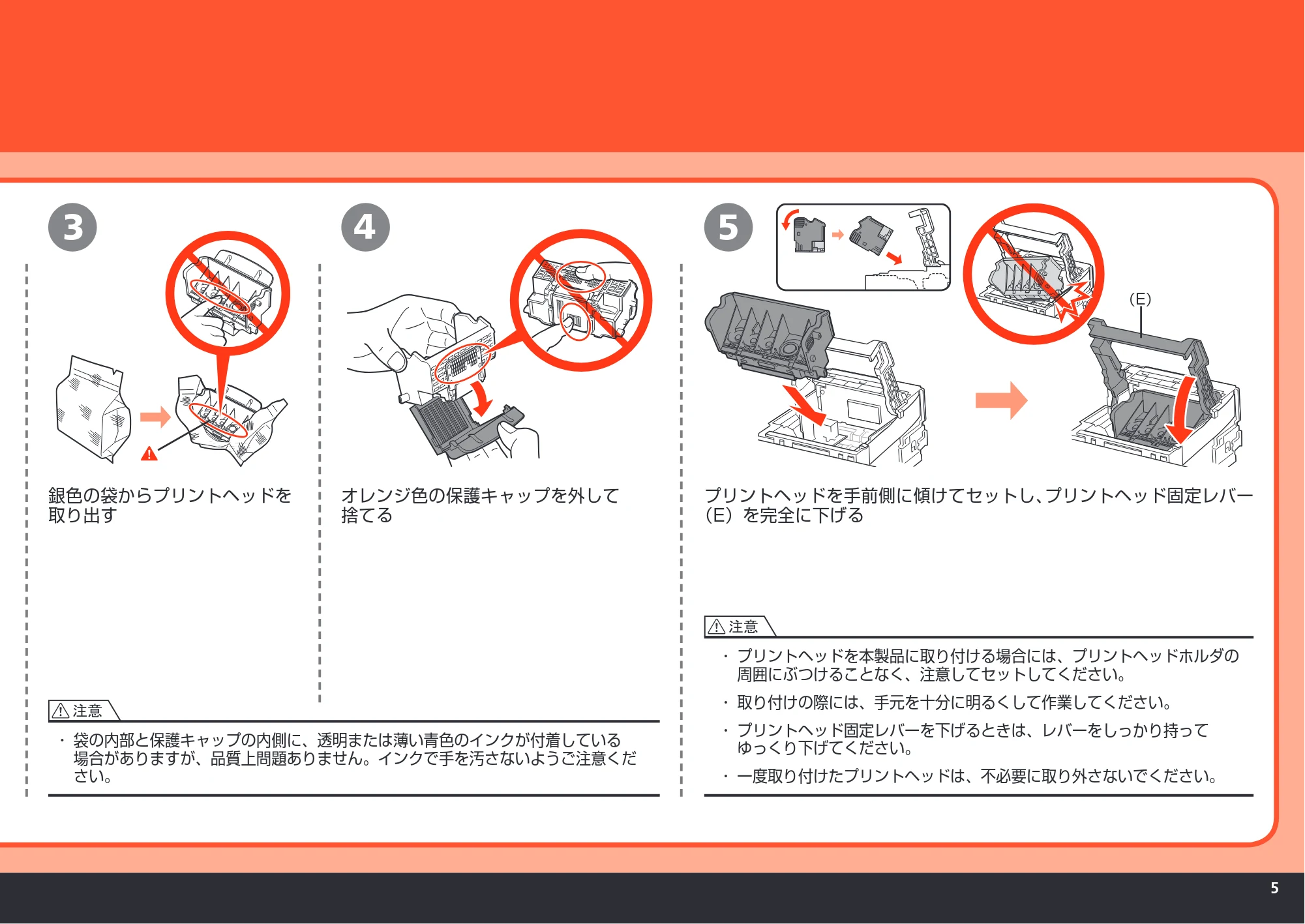

銀色の袋からプリントヘッドを
取り出す
オレンジ色の保護キャップを外して
捨てる
プリントヘッドを手前側に傾けてセットし、プリントヘッド固定レバー
（E）を完全に下げる
袋の内部と保護キャップの内側に、透明または薄い青色のインクが付着している
場合がありますが、品質上問題ありません。インクで手を汚さないようご注意くだ
さい。

プリントヘッドを本製品に取り付ける場合には、プリントヘッドホルダの
周囲にぶつけることなく、注意してセットしてください。

取り付けの際には、手元を十分に明るくして作業してください。

プリントヘッド固定レバーを下げるときは、レバーをしっかり持って
ゆっくり下げてください。
一度取り付けたプリントヘッドは、不必要に取り外さないでください。


①
②
（A）
4
1 2
重 要
注意
注意

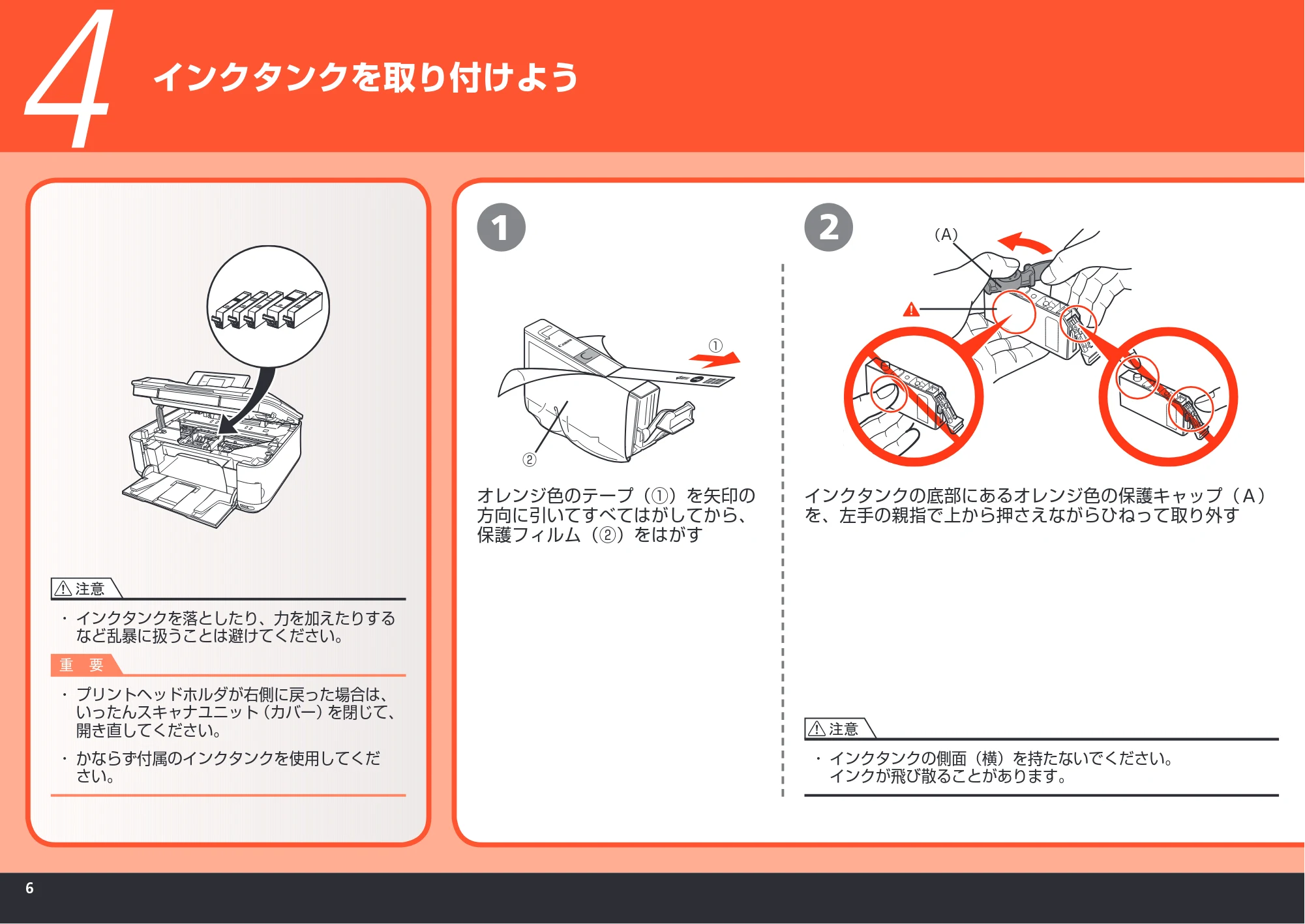

インクタンクを取り付けよう
プリントヘッドホルダが右側に戻った場合は、
いったんスキャナユニット（カバー）を閉じて、
開き直してください。
かならず付属のインクタンクを使用してくだ
さい。

オレンジ色のテープ（①）を矢印の
方向に引いてすべてはがしてから、
保護フィルム（②）をはがす
インクタンクの底部にあるオレンジ色の保護キャップ（Ａ）
を、左手の親指で上から押さえながらひねって取り外す
インクタンクの側面（横）を持たないでください。
インクが飛び散ることがあります。

インクタンクを落としたり、力を加えたりする
など乱暴に扱うことは避けてください。


（B）
543
重 要
注意注意
重 要
参 考

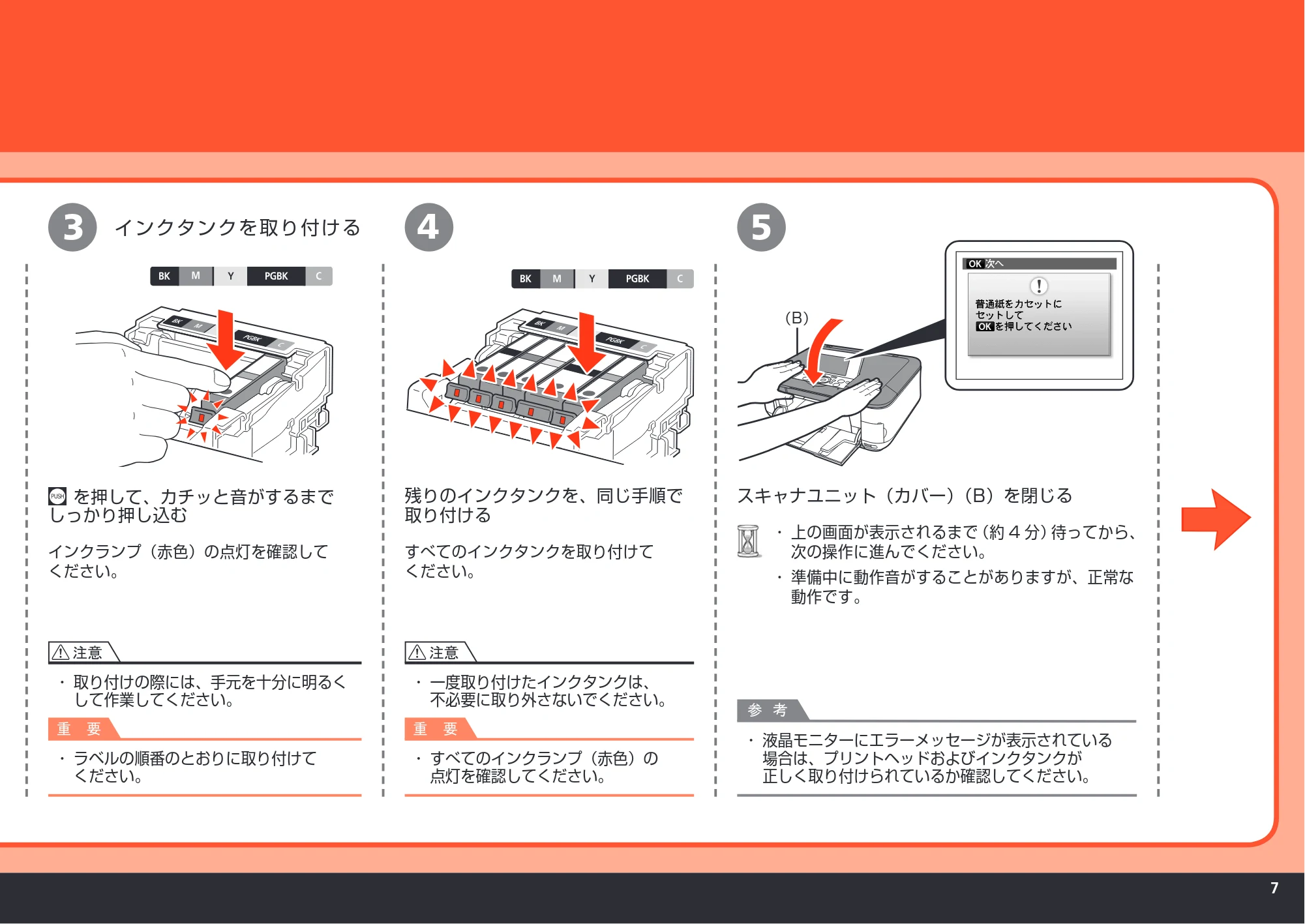

すべてのインクランプ（赤色）の
点灯を確認してください。

残りのインクタンクを、同じ手順で

取り付ける

すべてのインクタンクを取り付けて
ください。
上の画面が表示されるまで（約 4 分）待ってから、
次の操作に進んでください。

スキャナユニット（カバー）（B）を閉じる
一度取り付けたインクタンクは、
不必要に取り外さないでください。

液晶モニターにエラーメッセージが表示されている
場合は、プリントヘッドおよびインクタンクが
正しく取り付けられているか確認してください。

を押して、カチッと音がするまで
しっかり押し込む
インクランプ（赤色）の点灯を確認して
ください。
インクタンクを取り付ける

準備中に動作音がすることがありますが、正常な

動作です。

取り付けの際には、手元を十分に明るく

して作業してください。

ラベルの順番のとおりに取り付けて
ください。


（C）
4
6 7
参 考
参 考

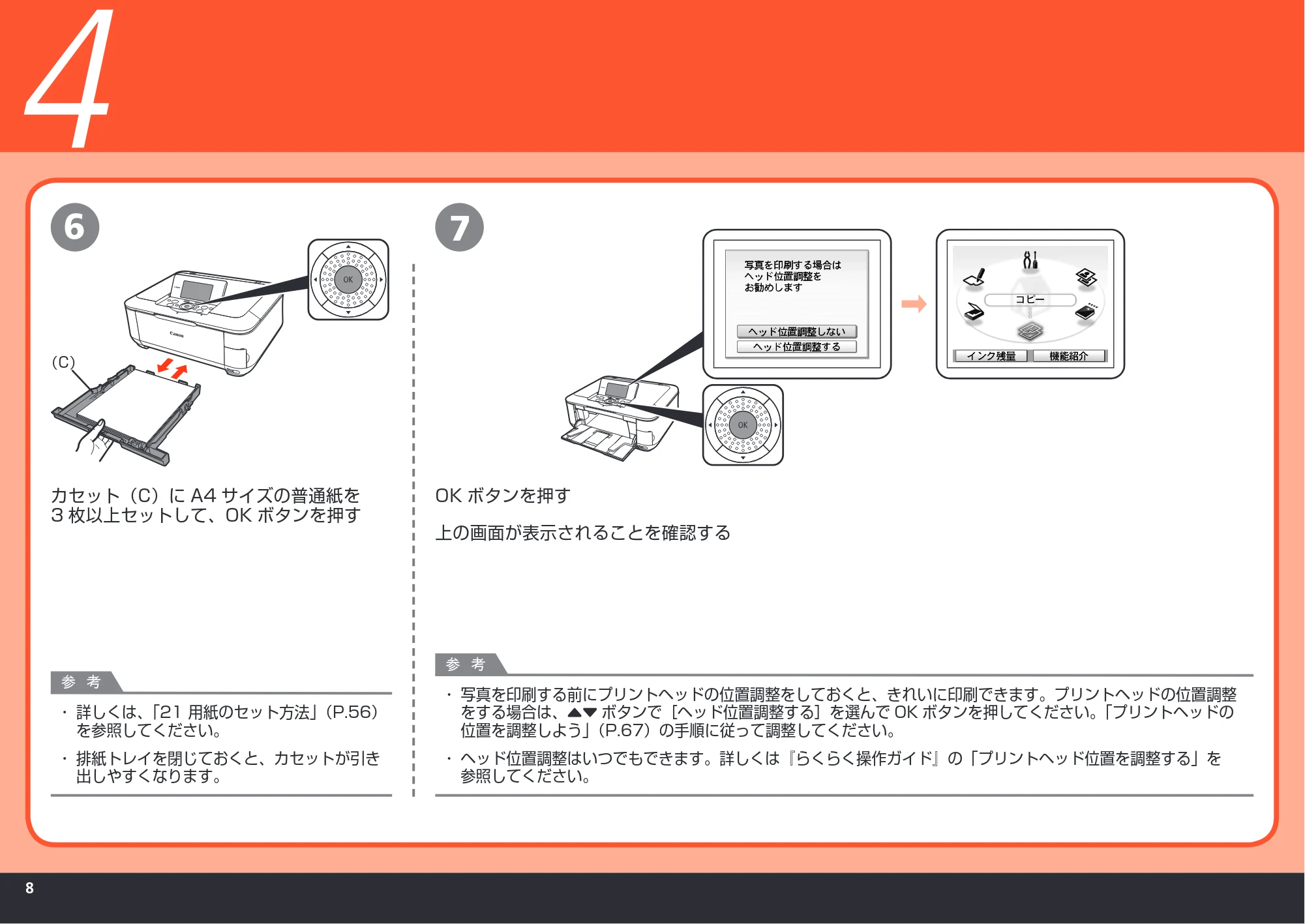

OK ボタンを押すカセット（C）に A4 サイズの普通紙を
3 枚以上セットして、OK ボタンを押す
詳しくは、「21 用紙のセット方法」（P.56）
を参照してください。
排紙トレイを閉じておくと、カセットが引き
出しやすくなります。

上の画面が表示されることを確認する
写真を印刷する前にプリントヘッドの位置調整をしておくと、きれいに印刷できます。プリントヘッドの位置調整
をする場合は、{} ボタンで［ヘッド位置調整する］を選んで OK ボタンを押してください。「プリントヘッドの
位置を調整しよう」（P.67）の手順に従って調整してください。
ヘッド位置調整はいつでもできます。詳しくは『らくらく操作ガイド』の「プリントヘッド位置を調整する」を
参照してください。


ルータ アクセス
ポイント
LAN
ケーブル
USB
ケーブル
5

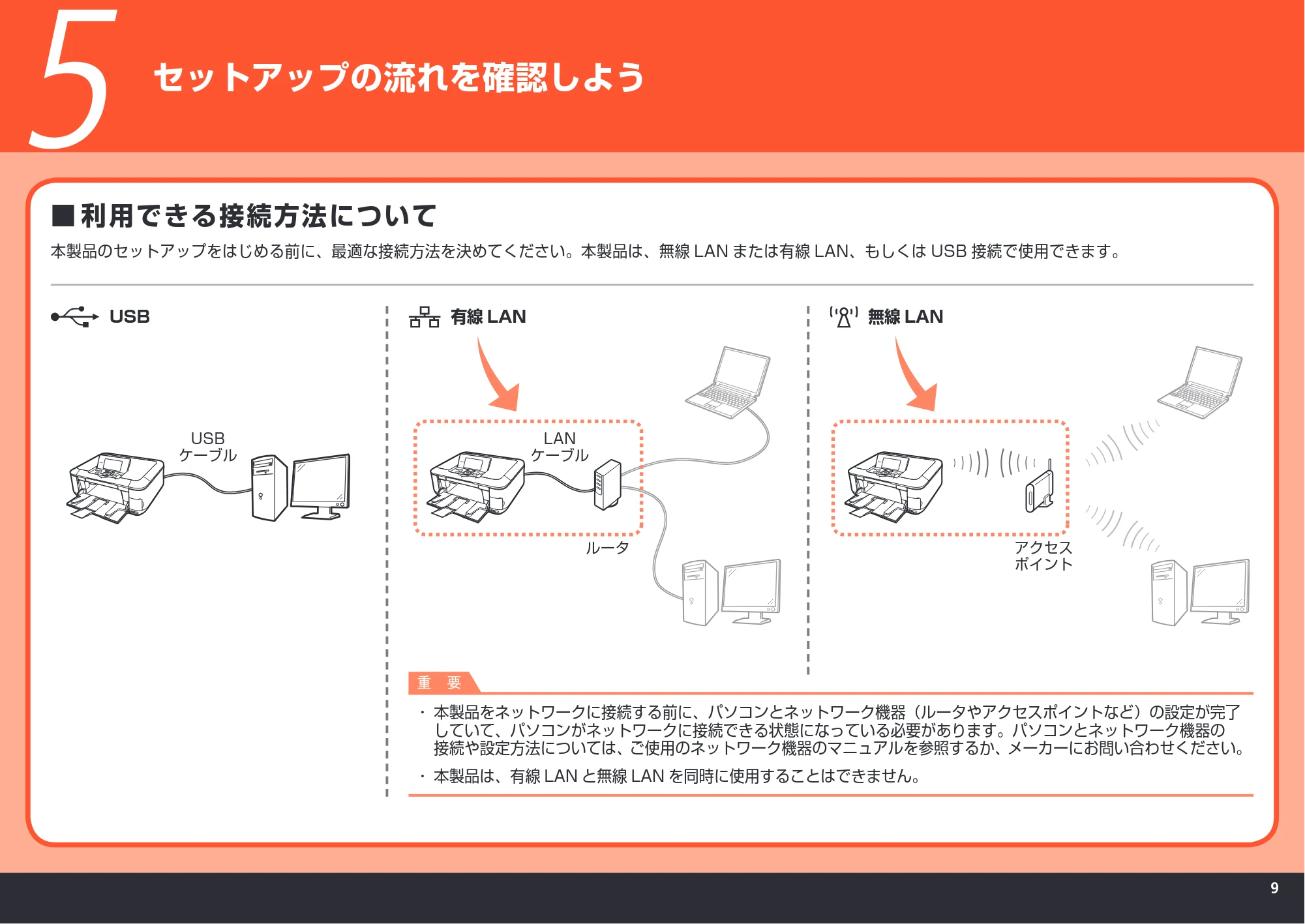

セットアップの流れを確認しよう
利用できる接続方法について■
本製品のセットアップをはじめる前に、最適な接続方法を決めてください。本製品は、無線 LAN または有線 LAN、もしくは USB 接続で使用できます。
無線 LANUSB 有線 LAN
重 要
本製品をネットワークに接続する前に、パソコンとネットワーク機器（ルータやアクセスポイントなど）の設定が完了
していて、パソコンがネットワークに接続できる状態になっている必要があります。パソコンとネットワーク機器の
接続や設定方法については、ご使用のネットワーク機器のマニュアルを参照するか、メーカーにお問い合わせください。
本製品は、有線 LAN と無線 LAN を同時に使用することはできません。

0
5
起動しているすべてのプログラムは、あらかじめ終了しておいてください。
管理者（Administrators グループのメンバー）としてログオンする必要が
あります。
インストール処理中は、ユーザーの切り替えを行わないでください。
インストールの途中で、パソコンを再起動する場合があります。画面の指示に
従って [OK] をクリックし、再起動中は、『セットアップ CD-ROM』を取り
出さないでください。
再起動後、中断したところから再びインストールが始まります。
Mac OS 9、Mac OS X Classic、および Mac OS X v.10.3.8 以下の環境に
は対応していません。

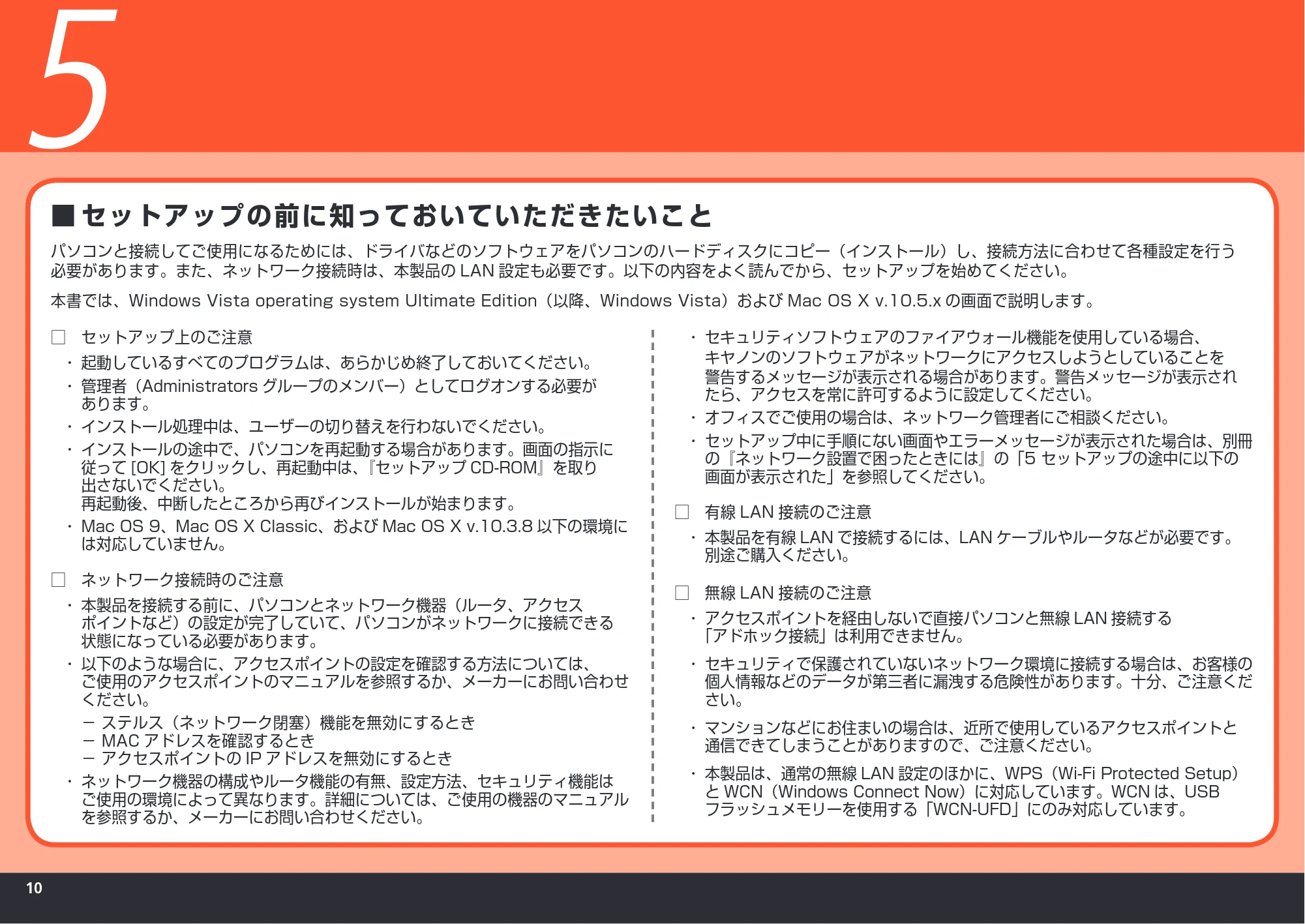

セットアップの前に知っておいていただきたいこと■
アクセスポイントを経由しないで直接パソコンと無線 LAN 接続する
「アドホック接続」は利用できません。
セキュリティで保護されていないネットワーク環境に接続する場合は、お客様の
個人情報などのデータが第三者に漏洩する危険性があります。十分、ご注意くだ
さい。
マンションなどにお住まいの場合は、近所で使用しているアクセスポイントと
通信できてしまうことがありますので、ご注意ください。
本製品は、通常の無線 LAN 設定のほかに、WPS（Wi-Fi Protected Setup）
と WCN（Windows Connect Now）に対応しています。WCN は、USB
フラッシュメモリーを使用する「WCN-UFD」にのみ対応しています。

無線 LAN 接続のご注意□
本製品を有線 LAN で接続するには、LAN ケーブルやルータなどが必要です。
別途ご購入ください。

有線 LAN 接続のご注意□
パソコンと接続してご使用になるためには、ドライバなどのソフトウェアをパソコンのハードディスクにコピー（インストール）し、接続方法に合わせて各種設定を行う
必要があります。また、ネットワーク接続時は、本製品の LAN 設定も必要です。以下の内容をよく読んでから、セットアップを始めてください。
本書では、Windows Vista operating system Ultimate Edition（以降、Windows Vista）および Mac OS X v.10.5.x の画面で説明します。
セットアップ上のご注意□
本製品を接続する前に、パソコンとネットワーク機器（ルータ、アクセス
ポイントなど）の設定が完了していて、パソコンがネットワークに接続できる
状態になっている必要があります。
以下のような場合に、アクセスポイントの設定を確認する方法については、
ご使用のアクセスポイントのマニュアルを参照するか、メーカーにお問い合わせ
ください。
ステルス（ネットワーク閉塞）機能を無効にするとき

MAC アドレスを確認するとき
アクセスポイントの IP アドレスを無効にするとき
ネットワーク機器の構成やルータ機能の有無、設定方法、セキュリティ機能は
ご使用の環境によって異なります。詳細については、ご使用の機器のマニュアル
を参照するか、メーカーにお問い合わせください。

－
－
－

ネットワーク接続時のご注意□
セキュリティソフトウェアのファイアウォール機能を使用している場合、
キヤノンのソフトウェアがネットワークにアクセスしようとしていることを
警告するメッセージが表示される場合があります。警告メッセージが表示され
たら、アクセスを常に許可するように設定してください。
オフィスでご使用の場合は、ネットワーク管理者にご相談ください。
セットアップ中に手順にない画面やエラーメッセージが表示された場合は、別冊
の『ネットワーク設置で困ったときには』の「5 セットアップの途中に以下の
画面が表示された」を参照してください。


A
B
C
G
H
I
J
K
D
E
F
ご使用の接続方法は ?
USB

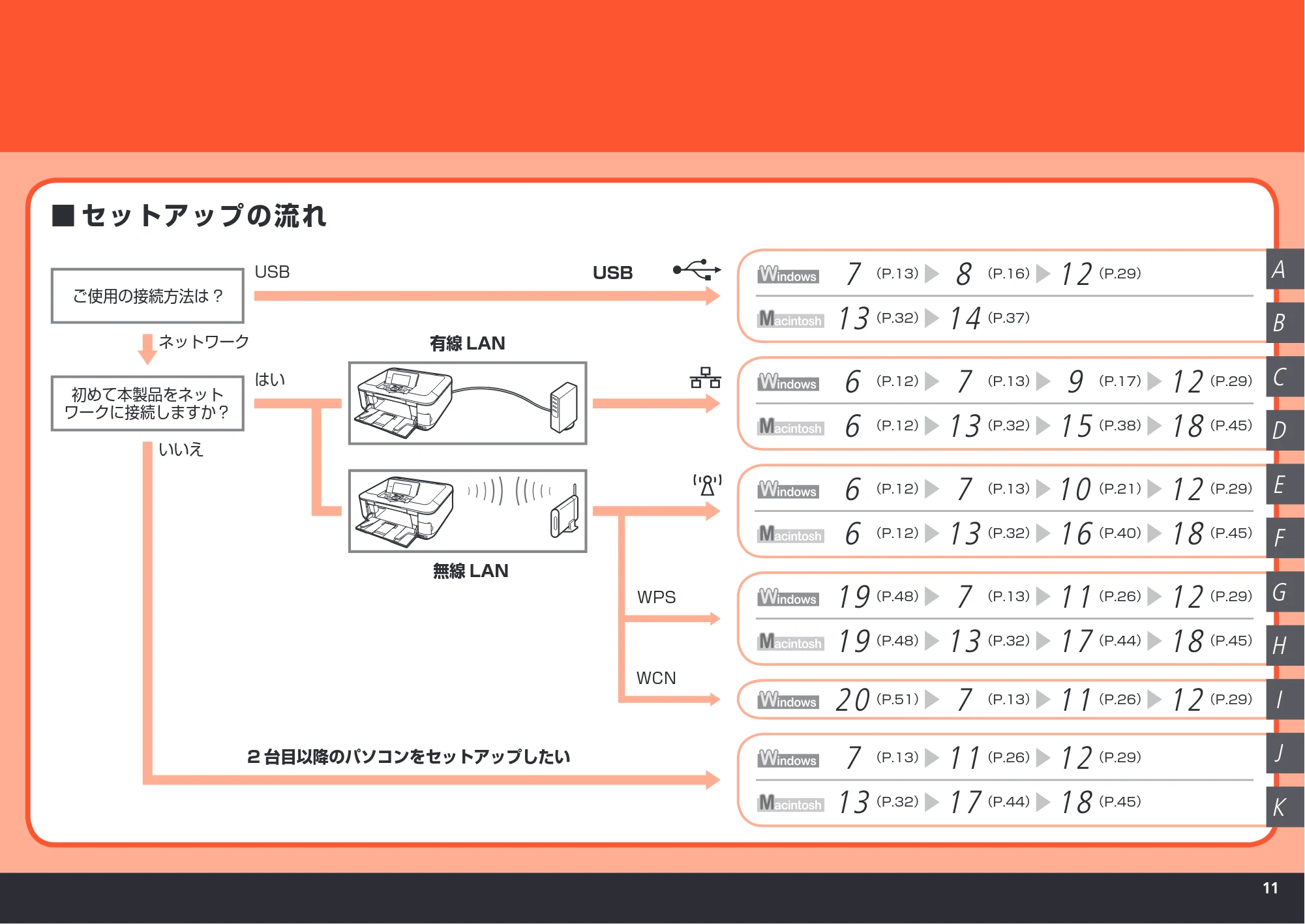

セットアップの流れ■
7
（P.13）
8
（P.16）
12
（P.29）
13
（P.32）
14
（P.37）
6
（P.12）
7
（P.13）
9
（P.17）
12
（P.29）
6
（P.12）
13
（P.32）
15
（P.38）
18
（P.45）
6
（P.12）
7
（P.13）
12
（P.29）
10
（P.21）
6
（P.12）
13
（P.32）
18
（P.45）
16
（P.40）
20
（P.51）
7
（P.13）
12
（P.29）
19
（P.48）
7
（P.13）
11
（P.26）
12
（P.29）
19
（P.48）
13
（P.32）
17
（P.44）
18
（P.45）
7
（P.13）
11
（P.26）
12
（P.29）
13
（P.32）
17
（P.44）
18
（P.45）
初めて本製品をネット
ワークに接続しますか？
ネットワーク
はい
いいえ
有線 LAN
無線 LAN
11
（P.26）
2 台目以降のパソコンをセットアップしたい
USB
WPS
WCN


6
1 3 4 52
D
F
C
E
（A）

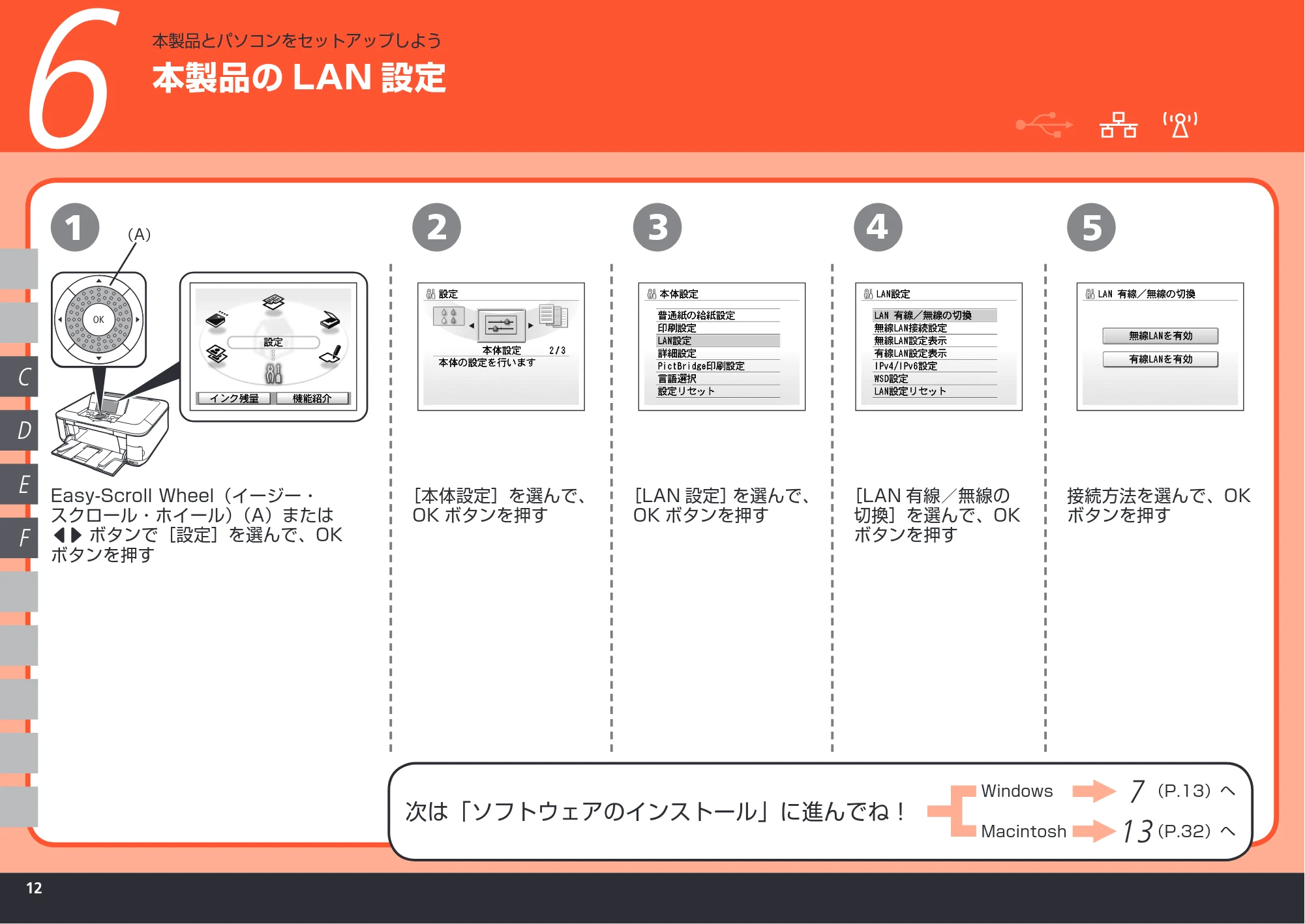

Easy-Scroll Wheel（イージー・
スクロール・ホイール）（A）または
[] ボタンで［設定］を選んで、OK
ボタンを押す
［本体設定］を選んで、
OK ボタンを押す
［LAN 設定］を選んで、
OK ボタンを押す
［LAN 有線／無線の
切換］を選んで、OK
ボタンを押す
接続方法を選んで、OK
ボタンを押す
本製品とパソコンをセットアップしよう
本製品の LAN 設定
次は「ソフトウェアのインストール」に進んでね！
Windows
Macintosh
（P.13）へ
7
（P.32）へ
13


1 2
A
C
G
I
J
E
7
重 要
1
2
3

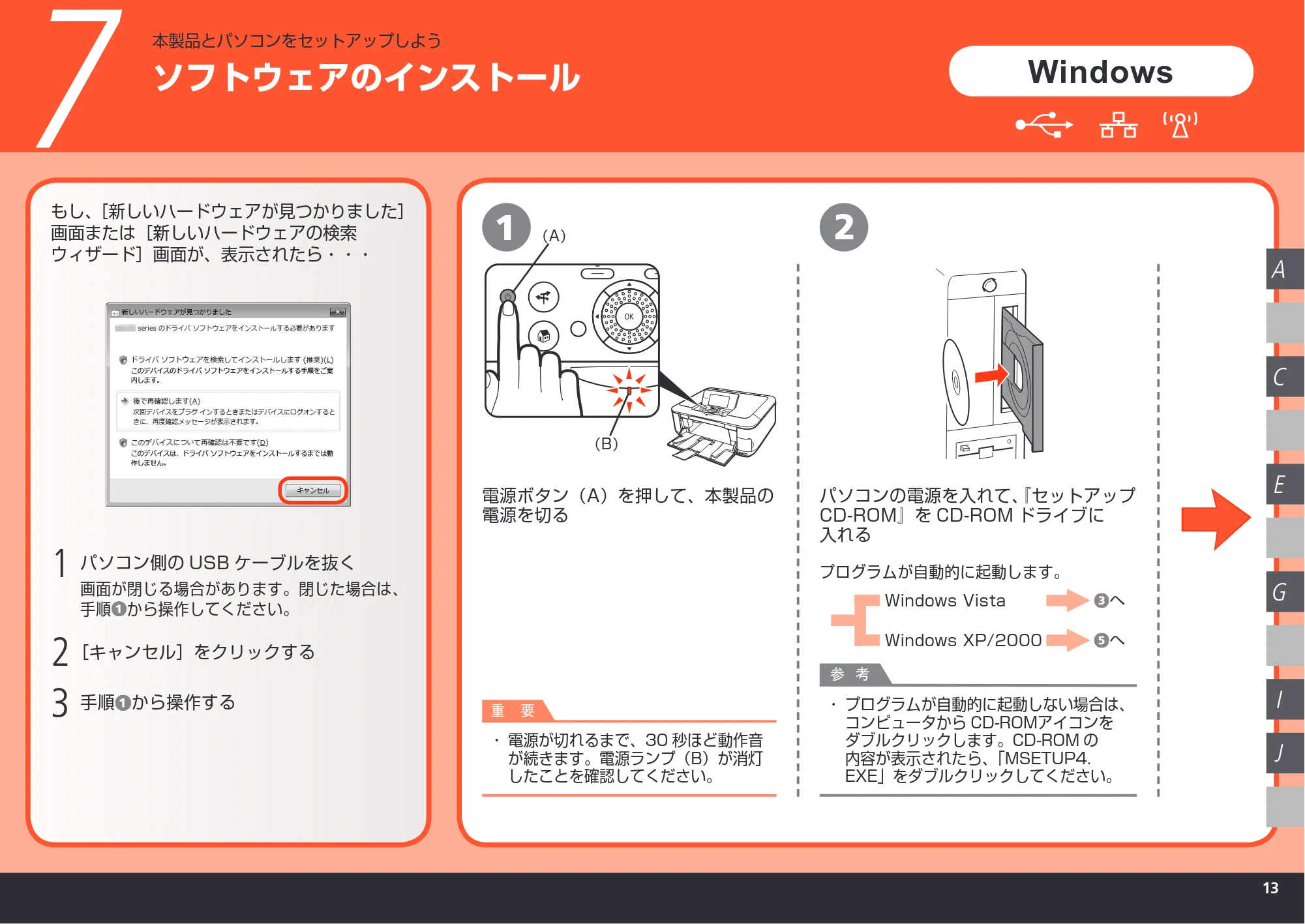

もし、［新しいハードウェアが見つかりました］
画面または［新しいハードウェアの検索
ウィザード］画面が、表示されたら・・・
［キャンセル］をクリックする
手順 から操作する
パソコン側の USB ケーブルを抜く
（A）
電源ボタン（A）を押して、本製品の
電源を切る
パソコンの電源を入れて、『セットアップ
CD-ROM』を CD-ROM ドライブに
入れる
プログラムが自動的に起動します。
電源が切れるまで、30 秒ほど動作音
が続きます。電源ランプ（B）が消灯
したことを確認してください。

プログラムが自動的に起動しない場合は、
コンピュータから CD-ROMアイコンを
ダブルクリックします。CD-ROM の
内容が表示されたら、「MSETUP4.
EXE」をダブルクリックしてください。

Windows Vista
Windows XP/2000
へ
へ
画面が閉じる場合があります。閉じた場合は、
手順 から操作してください。
ソフトウェアのインストール
本製品とパソコンをセットアップしよう
Windows
参 考
（B）


3 4 5
C
A
E
G
I
J
7
参 考

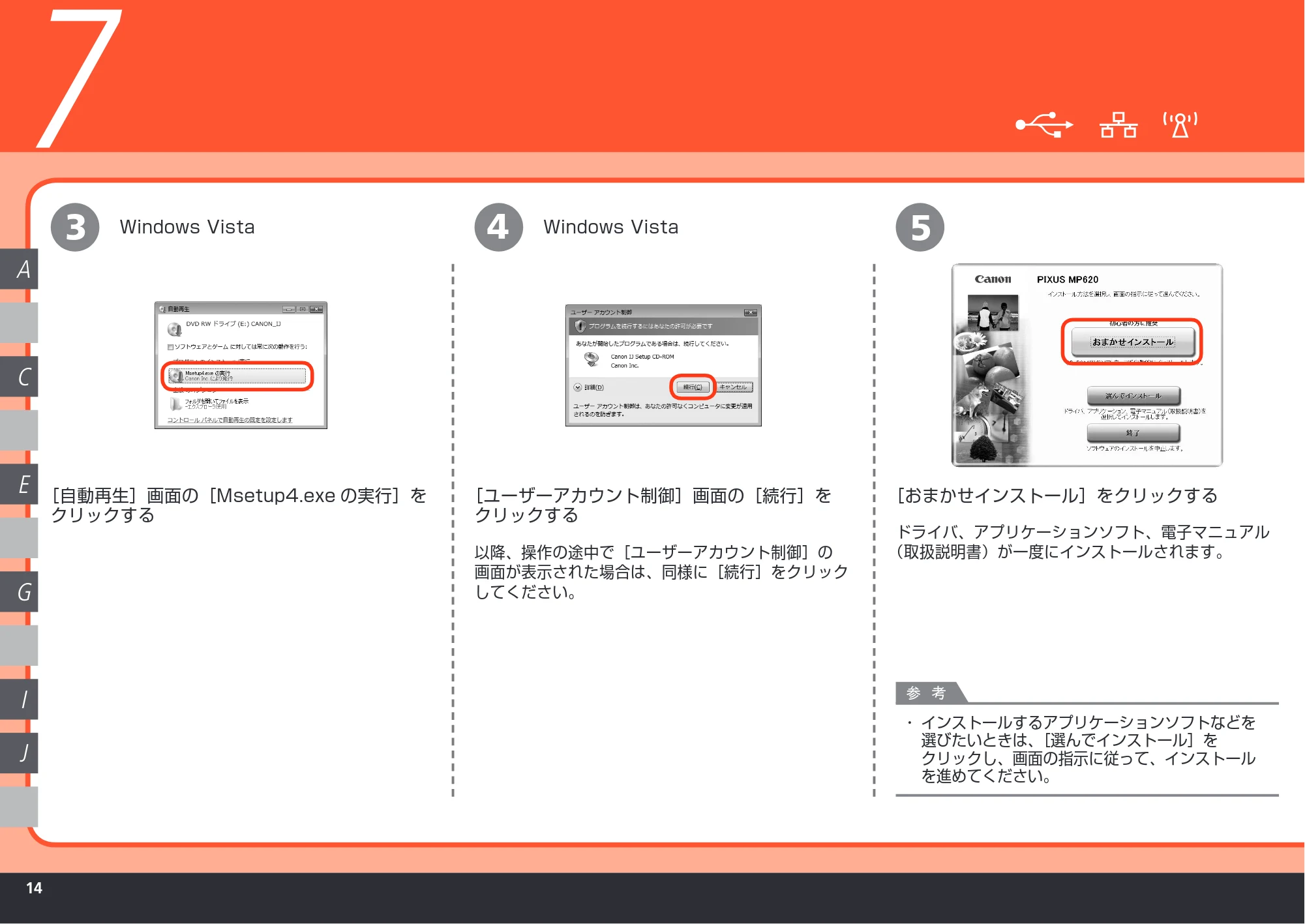

［自動再生］画面の［Msetup4.exe の実行］を
クリックする
［ユーザーアカウント制御］画面の［続行］を
クリックする
以降、操作の途中で［ユーザーアカウント制御］の
画面が表示された場合は、同様に［続行］をクリック
してください。
［おまかせインストール］をクリックする
ドライバ、アプリケーションソフト、電子マニュアル
（取扱説明書）が一度にインストールされます。
インストールするアプリケーションソフトなどを
選びたいときは、［選んでインストール］を
クリックし、画面の指示に従って、インストール
を進めてください。

Windows Vista Windows Vista


76
A
C
G
I
J
E
重 要

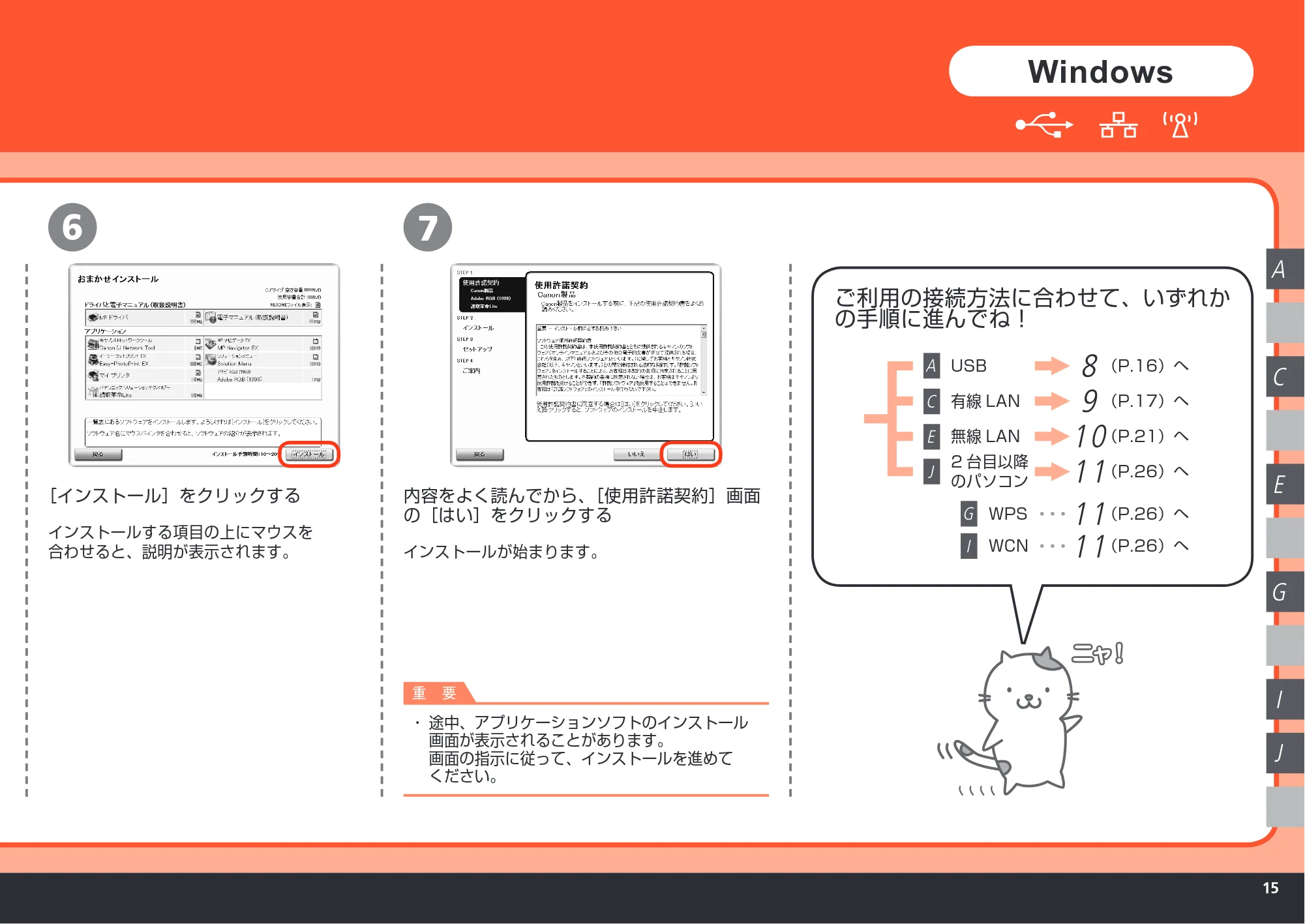

［インストール］をクリックする
インストールする項目の上にマウスを
合わせると、説明が表示されます。
途中、アプリケーションソフトのインストール
画面が表示されることがあります。
画面の指示に従って、インストールを進めて
ください。

内容をよく読んでから、［使用許諾契約］画面
の［はい］をクリックする
インストールが始まります。
USB
有線 LAN
（P.26）へ
無線 LAN
WPS
2 台目以降
のパソコン
（P.16）へ
（P.17）へ
（P.21）へ
（P.26）へ
（P.26）へ
ご利用の接続方法に合わせて、いずれか
の手順に進んでね！
8
WCN
9
10
11
11
11
Windows
J
E
C
A
G
I


USB
1 2
A
8
参 考
Windows

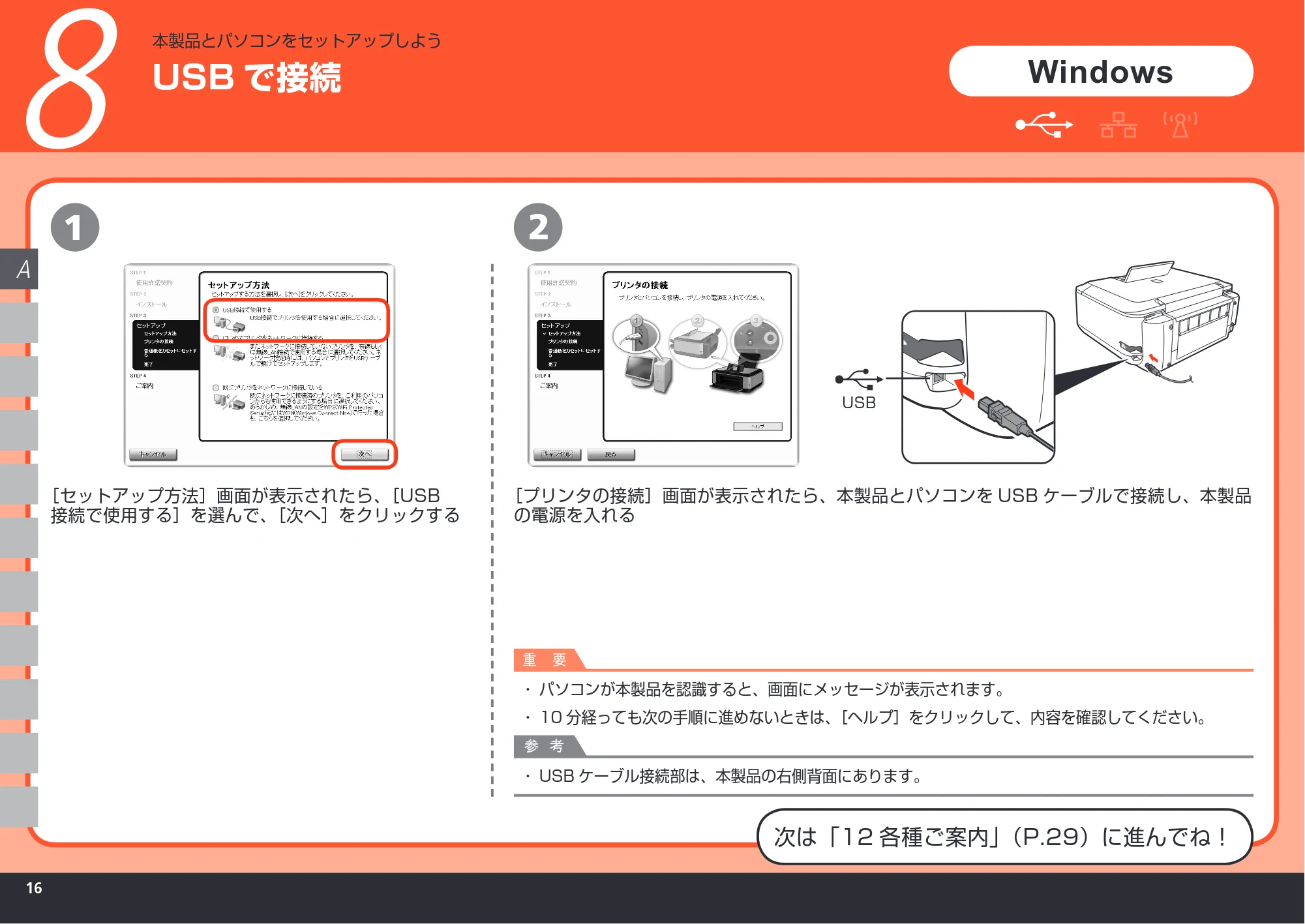

［セットアップ方法］画面が表示されたら、［USB
接続で使用する］を選んで、［次へ］をクリックする
［プリンタの接続］画面が表示されたら、本製品とパソコンを USB ケーブルで接続し、本製品
の電源を入れる
USB ケーブル接続部は、本製品の右側背面にあります。・
USB で接続
本製品とパソコンをセットアップしよう
重 要
パソコンが本製品を認識すると、画面にメッセージが表示されます。
10 分経っても次の手順に進めないときは、［ヘルプ］をクリックして、内容を確認してください。

次は「12 各種ご案内」（P.29）に進んでね！


1 2
C
9
重 要

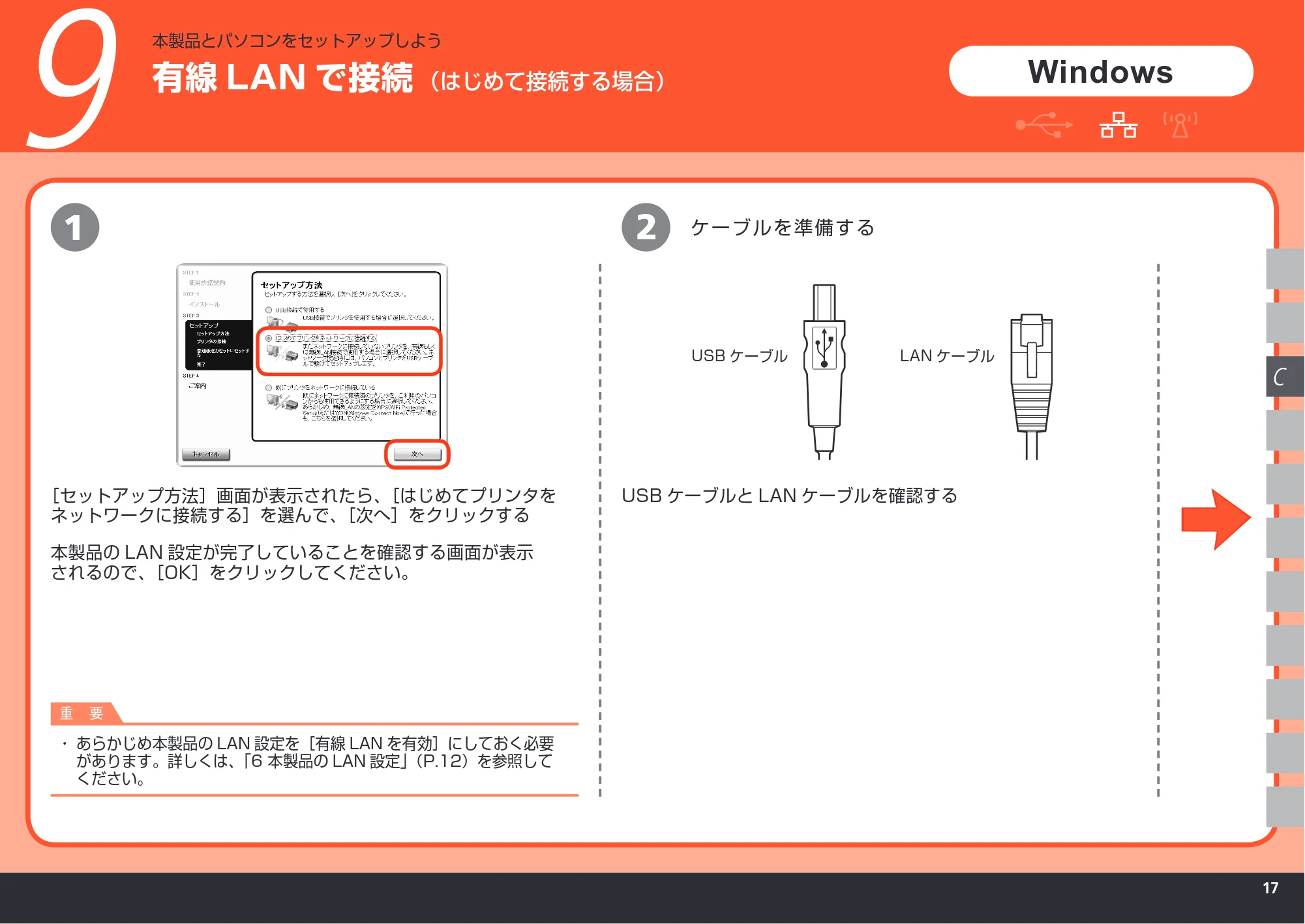

（はじめて接続する場合）有線 LAN で接続
本製品とパソコンをセットアップしよう
［セットアップ方法］画面が表示されたら、［はじめてプリンタを
ネットワークに接続する］を選んで、［次へ］をクリックする
あらかじめ本製品の LAN 設定を［有線 LAN を有効］にしておく必要
があります。詳しくは、「6 本製品の LAN 設定」（P.12）を参照して
ください。

本製品の LAN 設定が完了していることを確認する画面が表示
されるので、［OK］をクリックしてください。
Windows
USB ケーブルと LAN ケーブルを確認する
ケーブルを準備する
USB ケーブル LAN ケーブル


USB
3
C
4
9
参 考
重 要

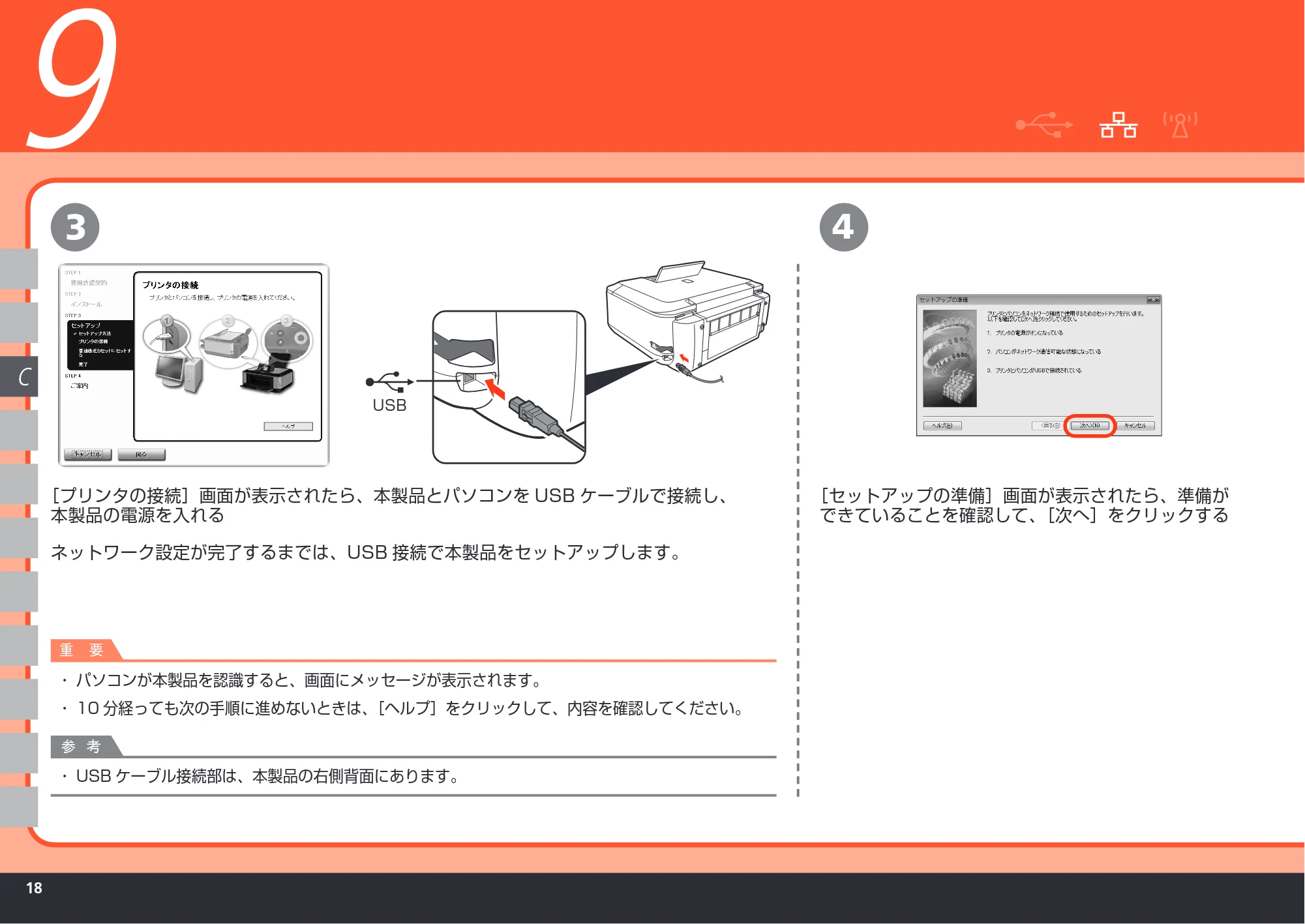

［プリンタの接続］画面が表示されたら、本製品とパソコンを USB ケーブルで接続し、
本製品の電源を入れる
USB ケーブル接続部は、本製品の右側背面にあります。・
パソコンが本製品を認識すると、画面にメッセージが表示されます。
10 分経っても次の手順に進めないときは、［ヘルプ］をクリックして、内容を確認してください。

ネットワーク設定が完了するまでは、USB 接続で本製品をセットアップします。
［セットアップの準備］画面が表示されたら、準備が
できていることを確認して、［次へ］をクリックする


USB
(A)
5
C
6
参 考

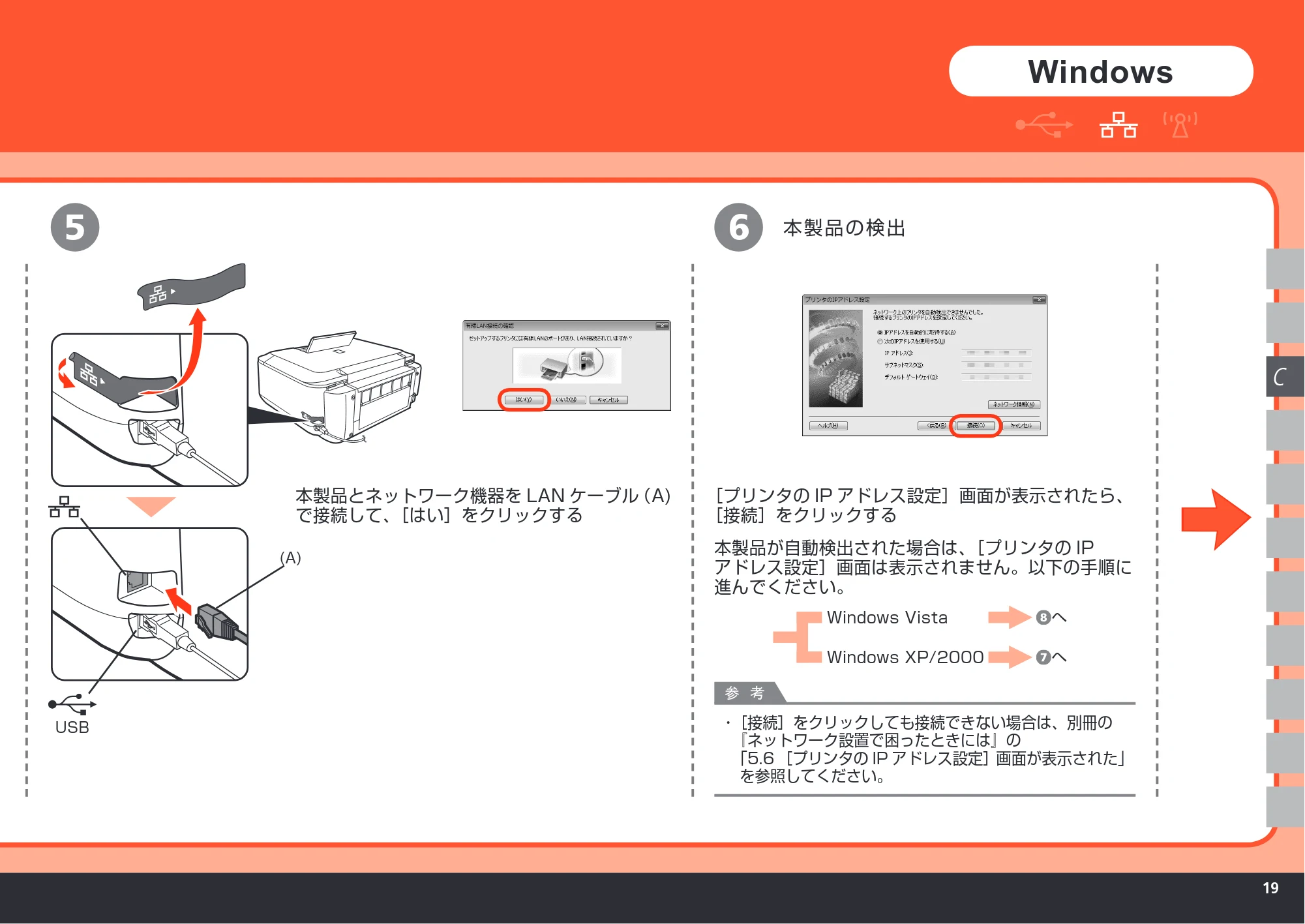

本製品とネットワーク機器を LAN ケーブル（A)
で接続して、［はい］をクリックする
Windows Vista
Windows XP/2000 へ
へ
Windows
［接続］をクリックしても接続できない場合は、別冊の
『ネットワーク設置で困ったときには』の
「5.6 ［プリンタの IP アドレス設定］画面が表示された」
を参照してください。

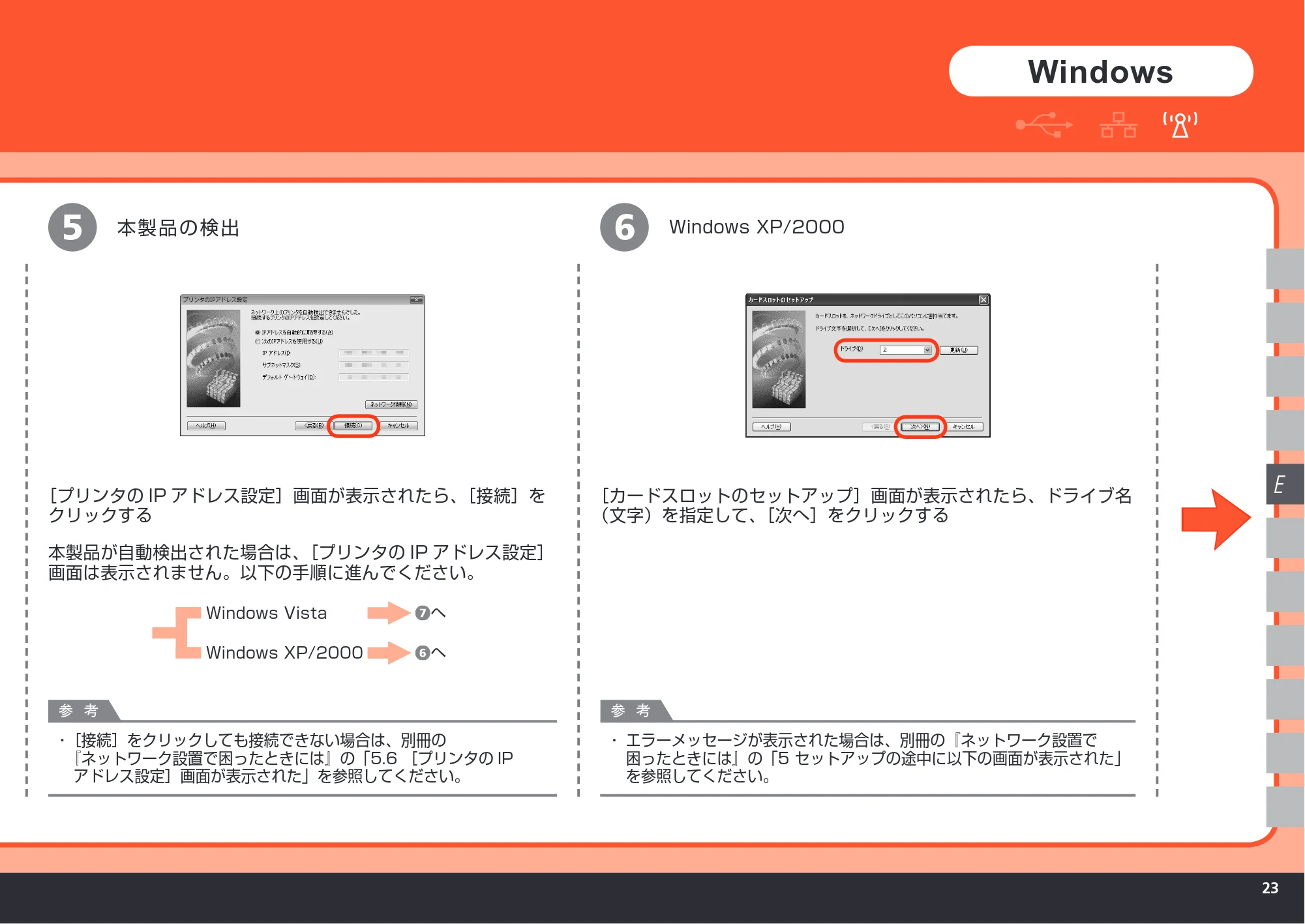

［プリンタの IP アドレス設定］画面が表示されたら、
［接続］をクリックする
本製品が自動検出された場合は、［プリンタの IP
アドレス設定］画面は表示されません。以下の手順に
進んでください。
本製品の検出

0
USB
7
C
9
8
参 考
参 考
Windows
Windows XP/2000

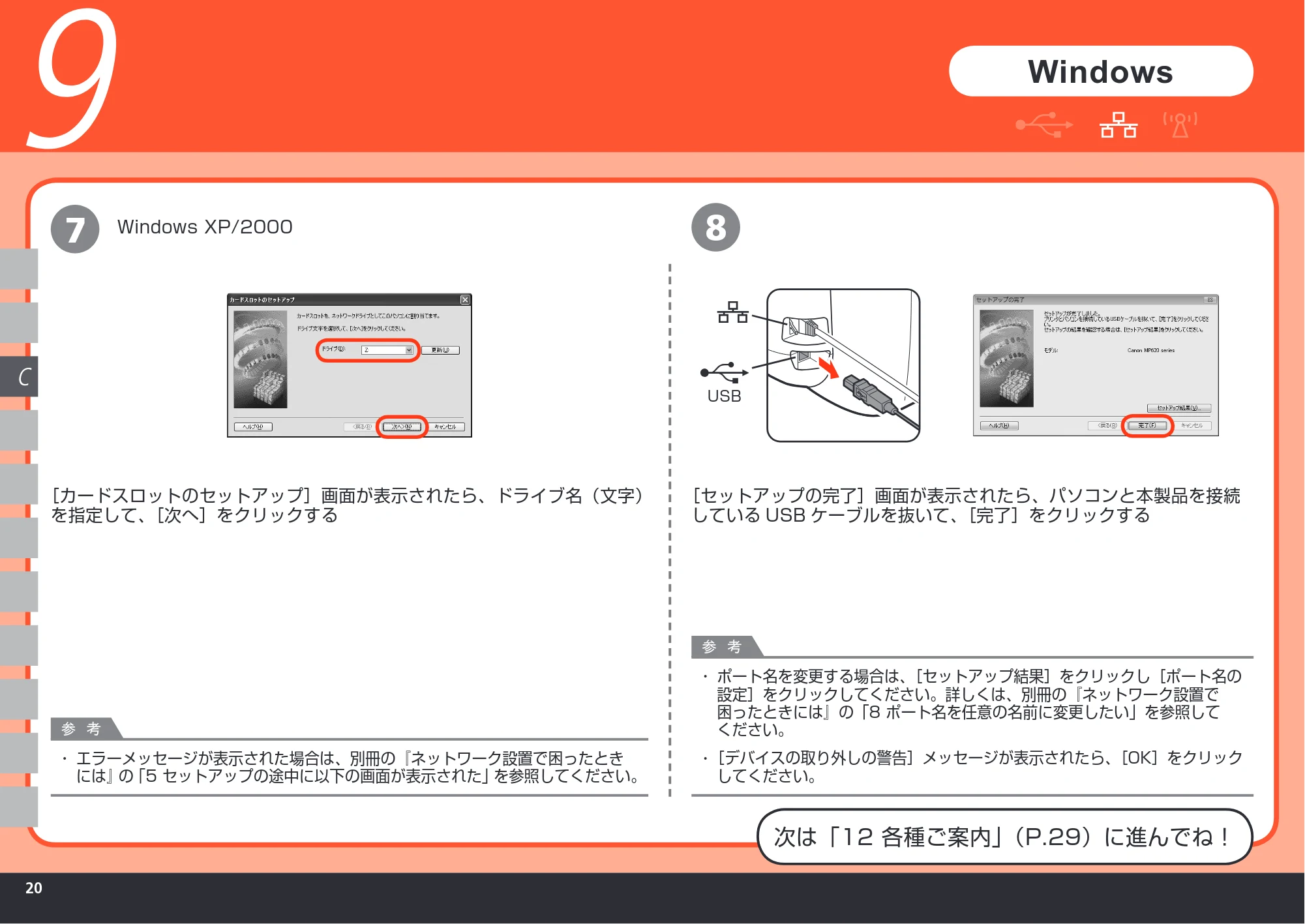

［カードスロットのセットアップ］画面が表示されたら、ドライブ名（文字）
を指定して、［次へ］をクリックする
エラーメッセージが表示された場合は、別冊の『ネットワーク設置で困ったとき
には』の「5 セットアップの途中に以下の画面が表示された」を参照してください。

［セットアップの完了］画面が表示されたら、パソコンと本製品を接続
している USB ケーブルを抜いて、［完了］をクリックする
次は「12 各種ご案内」（P.29）に進んでね！
ポート名を変更する場合は、［セットアップ結果］をクリックし［ポート名の
設定］をクリックしてください。詳しくは、別冊の『ネットワーク設置で

困ったときには』の「8 ポート名を任意の名前に変更したい」を参照して

ください。
［デバイスの取り外しの警告］メッセージが表示されたら、［OK］をクリック
してください。


USB
21
E
10
重 要
重 要
参 考

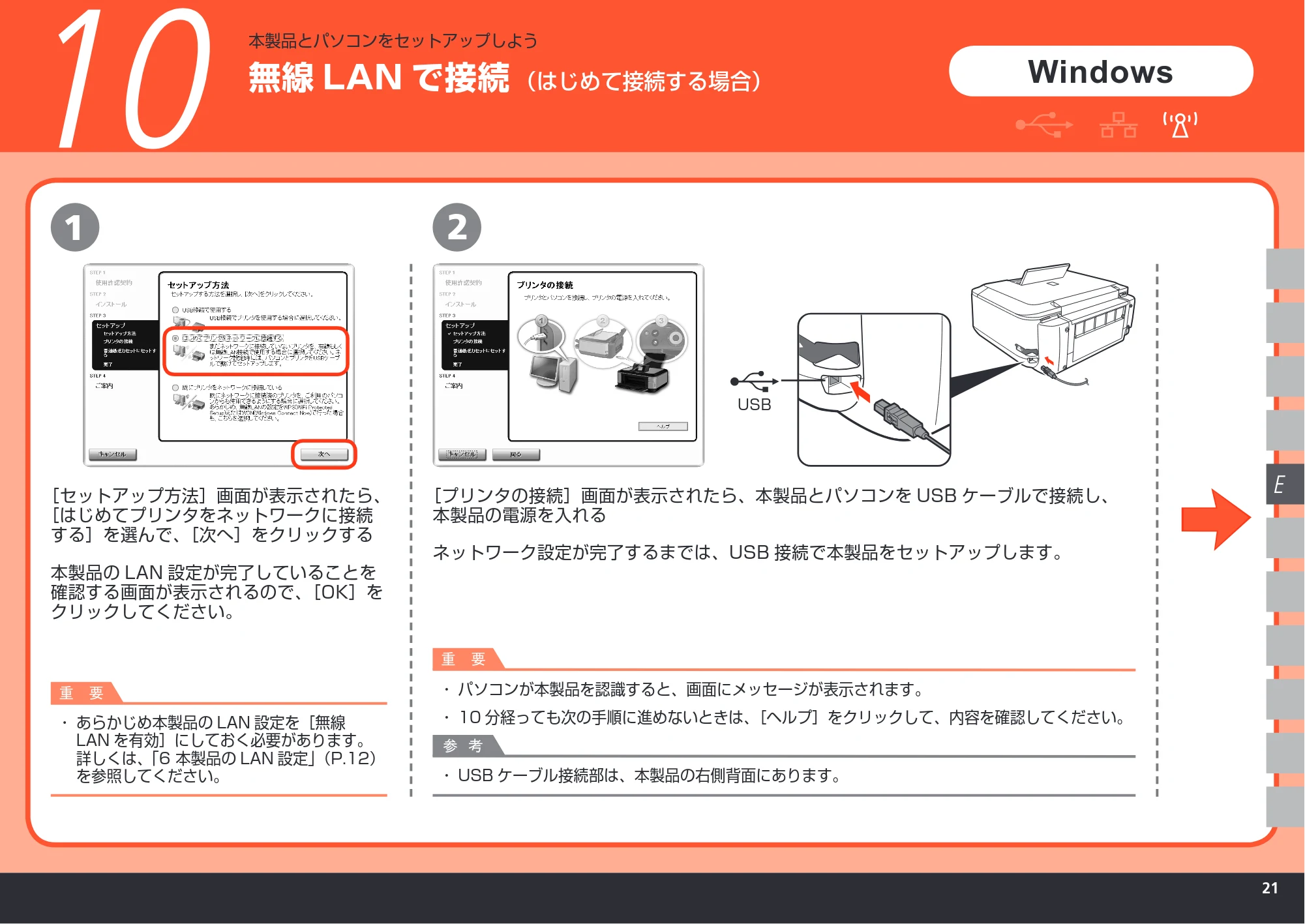

［セットアップ方法］画面が表示されたら、
［はじめてプリンタをネットワークに接続
する］を選んで、［次へ］をクリックする
あらかじめ本製品の LAN 設定を［無線
LAN を有効］にしておく必要があります。
詳しくは、「6 本製品の LAN 設定」（P.12）
を参照してください。

本製品の LAN 設定が完了していることを
確認する画面が表示されるので、［OK］を
クリックしてください。
無線 LAN で接続
本製品とパソコンをセットアップしよう
（はじめて接続する場合）
Windows
［プリンタの接続］画面が表示されたら、本製品とパソコンを USB ケーブルで接続し、
本製品の電源を入れる
ネットワーク設定が完了するまでは、USB 接続で本製品をセットアップします。
パソコンが本製品を認識すると、画面にメッセージが表示されます。
10 分経っても次の手順に進めないときは、［ヘルプ］をクリックして、内容を確認してください。

USB ケーブル接続部は、本製品の右側背面にあります。・


3 4
E
10
参 考
重 要

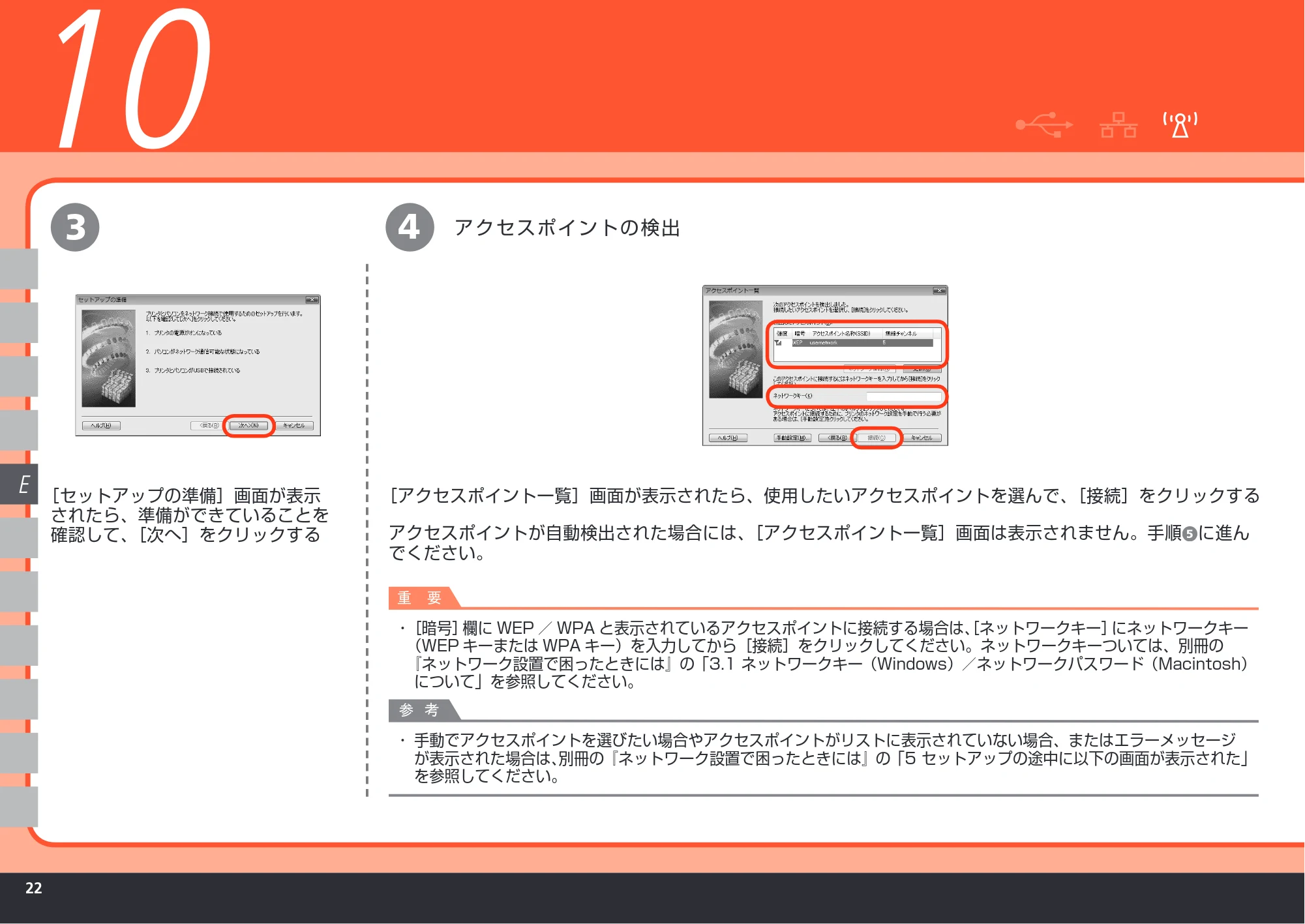

［セットアップの準備］画面が表示
されたら、準備ができていることを
確認して、［次へ］をクリックする
アクセスポイントの検出
［アクセスポイント一覧］画面が表示されたら、使用したいアクセスポイントを選んで、［接続］をクリックする
アクセスポイントが自動検出された場合には、［アクセスポイント一覧］画面は表示されません。手順 に進ん
でください。
［暗号］欄に WEP ／ WPA と表示されているアクセスポイントに接続する場合は、［ネットワークキー］にネットワークキー
（WEP キーまたは WPA キー）を入力してから［接続］をクリックしてください。ネットワークキーついては、別冊の
『ネットワーク設置で困ったときには』の「3.1 ネットワークキー（Windows）／ネットワークパスワード（Macintosh）
について」を参照してください。

手動でアクセスポイントを選びたい場合やアクセスポイントがリストに表示されていない場合、またはエラーメッセージ
が表示された場合は、別冊の『ネットワーク設置で困ったときには』の「5 セットアップの途中に以下の画面が表示された」
を参照してください。


5 6
E
参 考 参 考
Windows
［接続］をクリックしても接続できない場合は、別冊の
『ネットワーク設置で困ったときには』の「5.6 ［プリンタの IP
アドレス設定］画面が表示された」を参照してください。

［プリンタの IP アドレス設定］画面が表示されたら、［接続］を
クリックする
本製品が自動検出された場合は、［プリンタの IP アドレス設定］
画面は表示されません。以下の手順に進んでください。
本製品の検出 Windows XP/2000
［カードスロットのセットアップ］画面が表示されたら、ドライブ名
（文字）を指定して、［次へ］をクリックする
エラーメッセージが表示された場合は、別冊の『ネットワーク設置で

困ったときには』の「5 セットアップの途中に以下の画面が表示された」

を参照してください。

Windows Vista
Windows XP/2000 へ
へ


USB
7 8
E
10
参 考
［セットアップの完了］画面が表示されたら、パソコンと本製品を接続して
いる USB ケーブルを抜いて、［次へ］をクリックする
ポート名を変更する場合は、［セットアップ結果］をクリックし、［ポート名の設定］
をクリックしてください。詳しくは、別冊の『ネットワーク設置で困ったときには』
の「8 ポート名を任意の名前に変更したい」を参照してください。
［デバイスの取り外しの警告］メッセージが表示されたら、［OK］をクリック
してください。

本製品の電源をいったん切り、実際に使用する場所に設置したあと、電源
を入れる


9 10
E
参 考
参 考

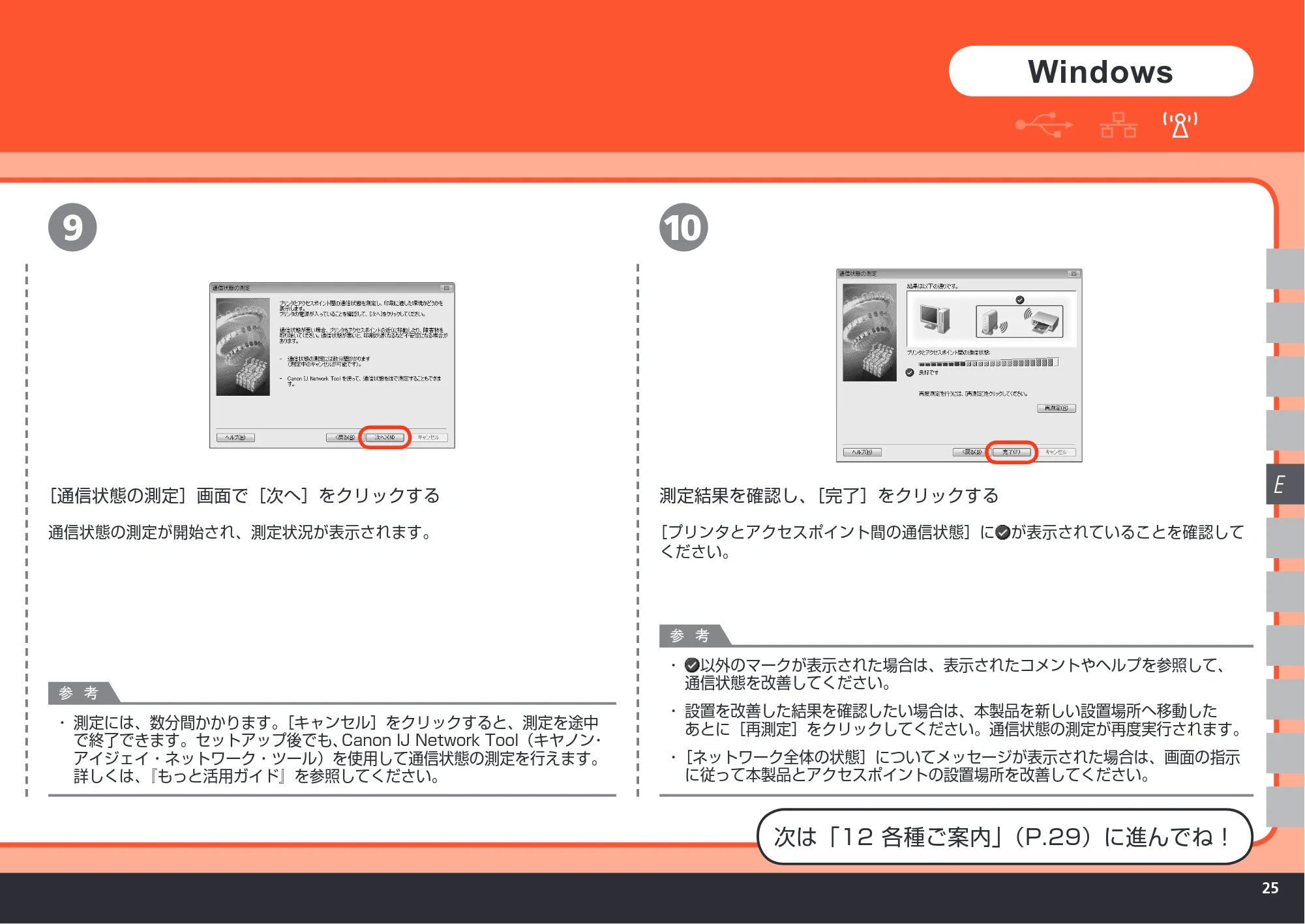

測定には、数分間かかります。［キャンセル］をクリックすると、測定を途中
で終了できます。セットアップ後でも、Canon IJ Network Tool（キヤノン・
アイジェイ・ネットワーク・ツール）を使用して通信状態の測定を行えます。
詳しくは、『もっと活用ガイド』を参照してください。

［通信状態の測定］画面で［次へ］をクリックする
通信状態の測定が開始され、測定状況が表示されます。
以外のマークが表示された場合は、表示されたコメントやヘルプを参照して、
通信状態を改善してください。
設置を改善した結果を確認したい場合は、本製品を新しい設置場所へ移動した
あとに［再測定］をクリックしてください。通信状態の測定が再度実行されます。
［ネットワーク全体の状態］についてメッセージが表示された場合は、画面の指示
に従って本製品とアクセスポイントの設置場所を改善してください。

測定結果を確認し、［完了］をクリックする
［プリンタとアクセスポイント間の通信状態］に が表示されていることを確認して
ください。
次は「12 各種ご案内」（P.29）に進んでね！
Windows


21
G
I
J
11
参 考

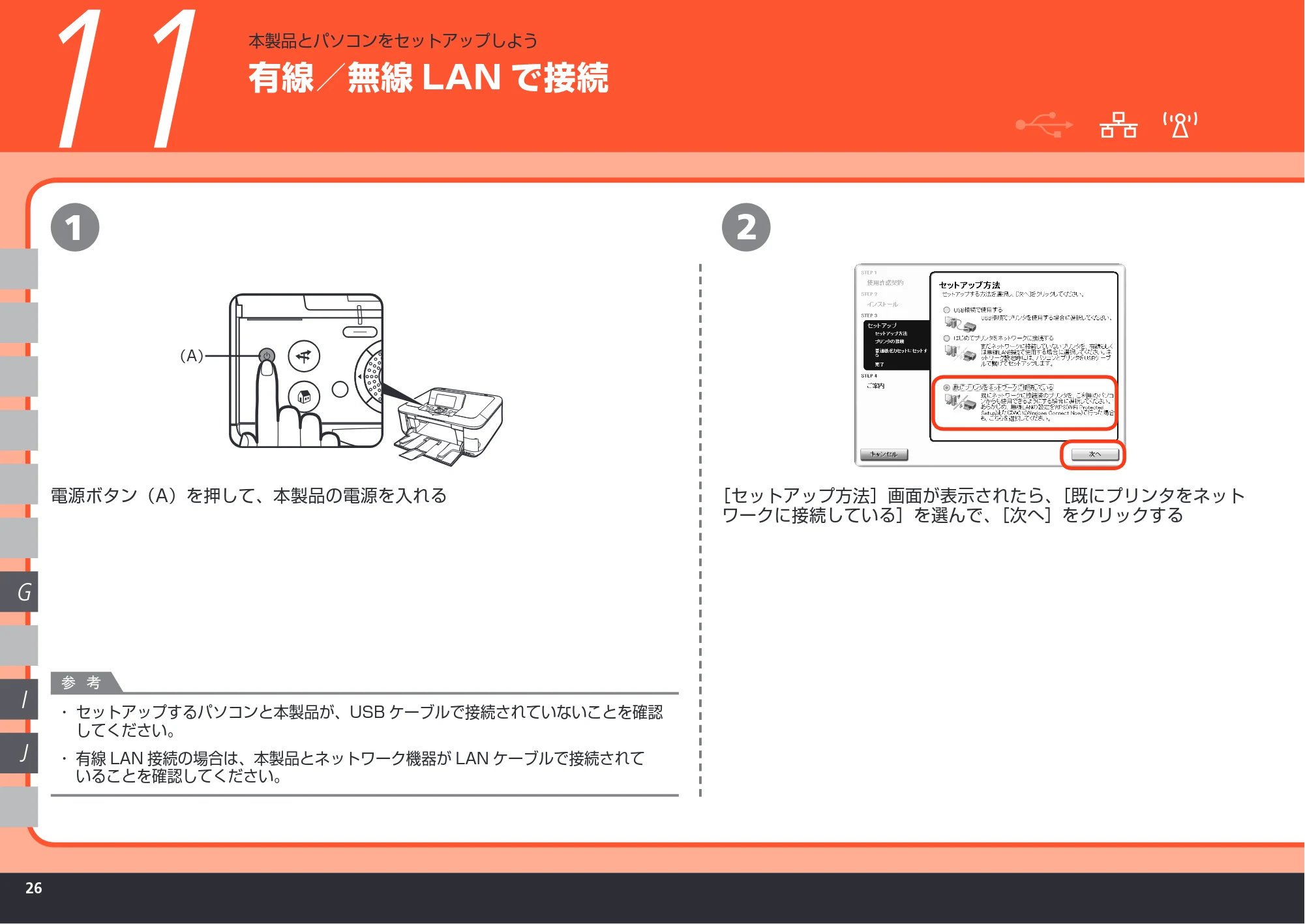

有線／無線 LAN で接続
本製品とパソコンをセットアップしよう
電源ボタン（A）を押して、本製品の電源を入れる ［セットアップ方法］画面が表示されたら、［既にプリンタをネット
ワークに接続している］を選んで、［次へ］をクリックする
セットアップするパソコンと本製品が、USB ケーブルで接続されていないことを確認
してください。
有線 LAN 接続の場合は、本製品とネットワーク機器が LAN ケーブルで接続されて
いることを確認してください。

（A）


3
G
I
J
参 考

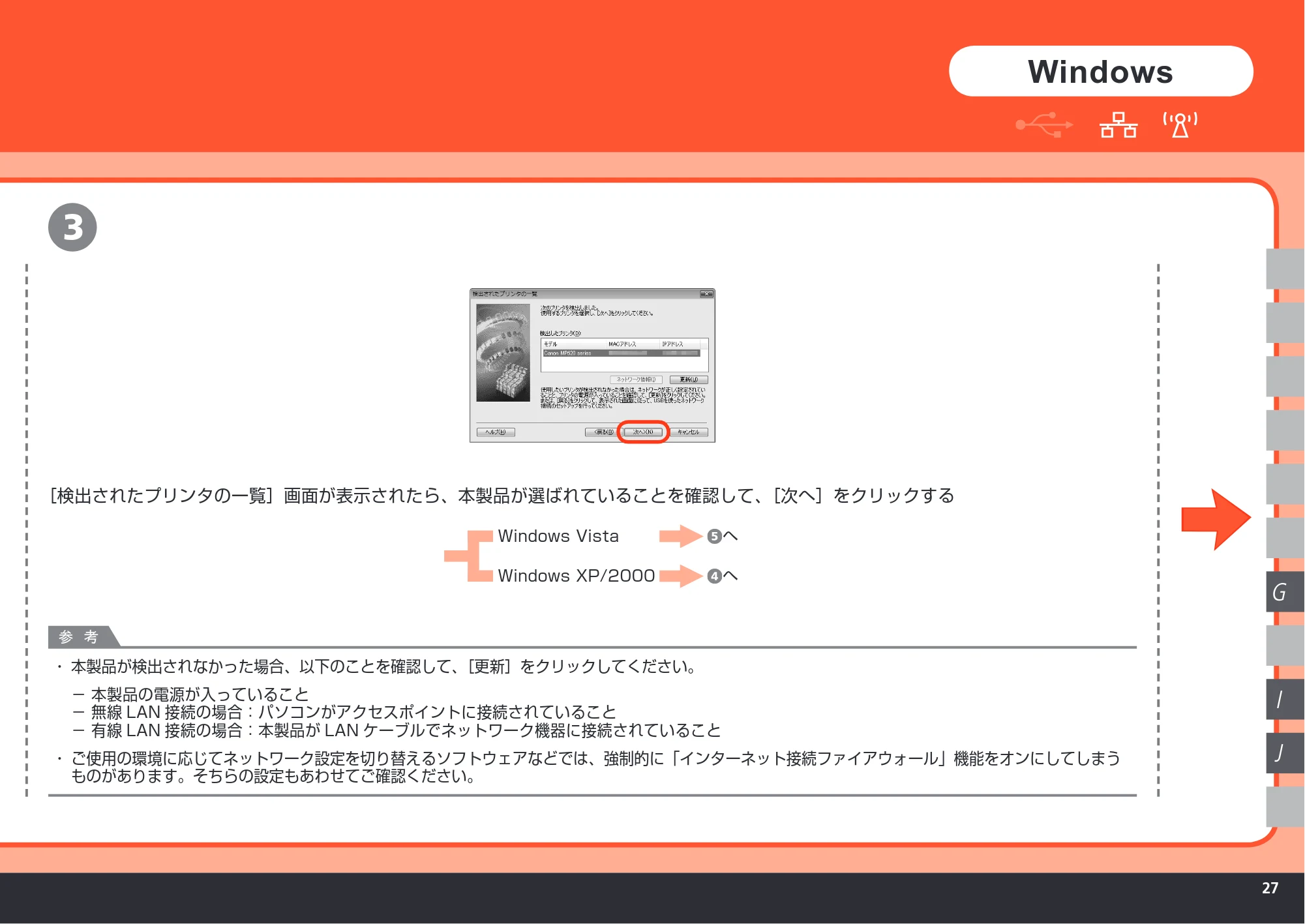

本製品が検出されなかった場合、以下のことを確認して、［更新］をクリックしてください。
本製品の電源が入っていること
無線 LAN 接続の場合：パソコンがアクセスポイントに接続されていること
有線 LAN 接続の場合：本製品が LAN ケーブルでネットワーク機器に接続されていること
ご使用の環境に応じてネットワーク設定を切り替えるソフトウェアなどでは、強制的に「インターネット接続ファイアウォール」機能をオンにしてしまう
ものがあります。そちらの設定もあわせてご確認ください。

－
－
－

［検出されたプリンタの一覧］画面が表示されたら、本製品が選ばれていることを確認して、［次へ］をクリックする
Windows
Windows Vista
Windows XP/2000
へ
へ


5
G
I
J
11
4
参 考
参 考
Windows
Windows XP/2000
［カードスロットのセットアップ］画面が表示されたら、ドライブ名（文字）を
指定して、［次へ］をクリックする
ポート名を変更する場合は、［セットアップ結果］をクリックし、［ポート
名の設定］をクリックしてください。詳しくは、別冊の『ネットワーク
設置で困ったときには』の「8 ポート名を任意の名前に変更したい」を
参照してください。

［セットアップの完了］画面が表示されたら、［完了］をクリック
する
次は「12 各種ご案内」（P.29）に進んでね！
エラーメッセージが表示された場合は、別冊の『ネットワーク設置で困ったときには』
の「5 セットアップの途中に以下の画面が表示された」を参照してください。


21
A
C
G
E
I
J
12
参 考
各種ご案内
本製品とパソコンをセットアップしよう
［次へ］をクリックする［普通紙をカセットにセットする］画面が表示されたら、カセット（A）に
普通紙をセットして［次へ］をクリックする
詳しくは、「21 用紙のセット方法」（P.56）を参照してください。・
次の画面が表示されるまで、時間がかかる場合があります。
［次へ］は 1 回だけクリックしてください。
Windows
（A）

0
Serial Number
* * * * * * *
3 4
C
A
E
G
I
J
12
参 考
重 要
［使用状況調査プログラム］画面の内容を確認する
内容に同意いただけましたら［同意する］をクリックしてください。
［同意しない］をクリックした場合、使用状況調査プログラムは
インストールされませんが、本製品は正常にご使用いただけます。
［登録］をクリックする
インターネット上の、CANON iMAGE GATEWAY( キヤノン・イメージ・ゲートウェイ ) の会員
登録ページが表示されます。画面の指示に従って登録してください。
登録するときは、本製品内部に貼り付けられているシリアルナンバーが必要です。
あとで登録するときは、［キャンセル］をクリックしてください。
Solution Menu（ソリューション・メニュー）からいつでも登録できます。詳しくは、「Solution
Menu の紹介」（P.60）を参照してください。

インターネットへの接続が必要です。通信料はお客様のご負担になります。・


次は「21 用紙のセット方法」
（P.56）を見てね！
5
A
C
G
E
I
J
［終了］をクリックする
［再起動］が表示された場合は、［すぐにパソコンを再起動する］にチェックマークが付いていることを確認して、
［再起動］をクリックしてください。
パソコンの再起動が完了したら、『セットアップ CD-ROM』を取り出して、大切に保管してください。
Windows


USB
2 31
K
H
F
D
B
13
本製品とパソコンを USB ケーブルで接続する
本製品の電源が入っていることを確認してください。
［Setup］アイコンをダブルクリックするパソコンの電源を入れて、
『セットアップ CD-ROM』を
CD-ROM ドライブに入れる CD-ROM のフォルダが自動的に開かない場合は、
デスクトップに表示される ［CD-ROM］アイコンを
ダブルクリックします。
参 考
USB ケーブル接続部は、本製品の右側背面にあります。
WPS または 2 台目以降のパソコンを接続する場合は、本製品の
電源が入っていることを確認して、手順 に進んでください。
本製品とパソコンを USB ケーブルで接続する必要はありません。

本製品とパソコンをセットアップしよう
ソフトウェアのインストール


54
B
H
K
D
F
参 考
［おまかせインストール］をクリックする
ドライバ、アプリケーションソフト、電子マニュアル（取扱説明書）が一度に
インストールされます。
インストールするアプリケーションソフトなどを選びたいときは、［選んで
インストール］をクリックし、画面の指示に従って、インストールを進めて
ください。

管理者の名前とパスワードを入力し、［OK］をクリックする
管理者の名前とパスワードがわからないときは、 ［ヘルプ］を
クリックすると、対処方法が表示されます。
Macintosh


（A）
87
K
H
F
D
B
13
6
参 考
重 要
［普通紙をカセットにセットする］画面が表示されたら、カセット（A）
に普通紙をセットして［次へ］をクリックする
詳しくは、「21 用紙のセット方法」（P.56）を参照してください。・
内容をよく読んでから、［使用許諾契約］
画面の［はい］をクリックする
インストールが始まります。
途中、アプリケーションソフトのインス
トール画面が表示されることがありま
す。画面の指示に従って、インストール
を進めてください。

［インストール］をクリックする
インストールする項目の上にマウスを
合わせると、説明が表示されます。


Serial Number
* * * * * * *
109
B
H
K
D
F
参 考
重 要
［登録］をクリックする
インターネット上の、CANON iMAGE GATEWAY( キヤノン・イメージ・ゲートウェイ ) の会員登録
ページが表示されます。画面の指示に従って登録してください。
登録するときは、本製品内部に貼り付けられているシリアルナンバーが必要です。
あとで登録するときは、［キャンセル］をクリックしてください。
Solution Menu（ソリューション・メニュー）からいつでも登録できます。詳しくは、「Solution
Menu の紹介」（P.60）を参照してください。

インターネットへの接続が必要です。通信料はお客様のご負担になります。・
［次へ］をクリックする
Macintosh


11
K
H
F
D
B
13
参 考
［再起動］をクリックする
パソコンが再起動すると、Canon IJ Network Tool（キヤノン・アイジェイ・ネットワーク・ツール）が自動的
に起動します。
Mac OS X v.10.3.9 をご使用の場合、本製品の操作パネルを使ってスキャンした原稿をパソコンに保存する
には、［アプリケーション］にあるイメージキャプチャで、起動するアプリケーションソフトを MP Navigator
EX（エムピー・ナビゲーター・イーエックス）に設定しておく必要があります。詳しくは、『もっと活用ガイド』
の「スキャン」の「本製品の操作パネルを使ってスキャンしたデータをパソコンに保存する」を参照してください。

ご利用の接続方法に合わせて、
いずれかの手順に進んでね！
パソコンの再起動が完了したら、『セットアップ CD-ROM』を取り出して、大切に保管してください。
Macintosh
USB
有線 LAN
（P.44）へ
無線 LAN
WPS
2 台目以降
のパソコン
（P.37）へ
（P.38）へ
（P.40）へ
（P.44）へ
14
15
16
17
17
B
D
F
K
H


1
B
14
［Canon IJ Network Tool］画面が表示されたら、［USB で使用する］を
選んで［OK］をクリックする
次は「21 用紙のセット方法」（P.56）を見てね！
本製品とパソコンをセットアップしよう
USB で接続
Macintosh


2 31
D
15
重 要
参 考
［Canon IJ Network Tool］画面が
表示されたら、［LAN で使用する］
を選んで［OK］をクリックする
あらかじめ本製品の LAN 設定を
［有線 LAN を有効］にしておく必要
があります。詳しくは、「6 本製品の
LAN 設定」（P.12）を参照して
ください。

［セットアップの準備］画面
が表示されたら、準備が
できていることを確認して、
［OK］をクリックする
［Canon IJ Network Tool］画面のポップアップメニューから［セットアップ］
を選び、［プリンタ］から［MP620 series］を選んで［OK］をクリックする
（はじめて接続する場合）有線 LAN で接続
本製品とパソコンをセットアップしよう
ネットワーク設定が完了するまでは、USB 接続で本製品をセットアップします。
「プリンタを検出できませんでした。」と表示された場合は［OK］をクリックしたあと、
以下のことを確認し、［更新］をクリックしてください。
USB ケーブルで本製品とパソコンが接続されているか
本製品の電源が入っているか

－
－


（A）
USB
USB
4
D
5
参 考
Mac OS X v.10.5.x
Mac OS X v.10.4.x/v.10.3.9
へ
へ
本製品とネットワーク機器を LAN ケーブル（A）で接続して、［はい］をクリックする ［セットアップの完了］画面が表示されたら、パソコンと
本製品を接続している USB ケーブルを抜いて、［OK］を
クリックする
プリンタ設定ユーティリティと、Canon IJ Network Scanner
Selector（キヤノン・アイジェイ・ネットワーク・スキャナ・セレクタ）
が起動します。
Macintosh
［プリンタの IP アドレス設定］画面が表示された場合は、別冊の『ネットワーク設置で困った
ときには』の「5.6 ［プリンタの IP アドレス設定］画面が表示された」を参照してください。

次は「18 本製品の追加」（P.45）に進んでね！

0
2 31
F
16
参 考
無線 LAN で接続
本製品とパソコンをセットアップしよう
（はじめて接続する場合）
［Canon IJ Network Tool］画面が
表示されたら、［LAN で使用する］を
選んで［OK］をクリックする
重 要
あらかじめ本製品の LAN 設定を
［無線 LAN を有効］にしておく必要が
あります。詳しくは、「6 本製品の LAN
設定」（P.12）を参照してください。

「プリンタを検出できませんでした。」と表示された場合は、別冊の『ネット
ワーク設置で困ったときには』の「4.1 本製品が検出されない」を参照して
問題がないことを確認し、［更新］をクリックしてください。

［セットアップの準備］画面が表
示されたら、準備ができている
ことを確認して、［OK］を
クリックする
［Canon IJ Network Tool］画面のポップアップメニューから［セット
アップ］を選び、［プリンタ］から［MP620 series］を選んで［OK］
をクリックする


4
F
アクセスポイントの検出
Macintosh
参 考
重 要
［アクセスポイント一覧］画面が表示されたら、使用したいアクセスポイントを選んで、［接続］をクリックする
アクセスポイントが自動検出された場合には、［アクセスポイント一覧］画面は表示されません。手順 に進んでください。
［暗号］欄に WEP ／ WPA と表示されているアクセスポイントに接続する場合は、［ネットワークパスワード］にネットワークキー（WEP キーまたは
WPA キー）を入力してから［接続］をクリックしてください。ネットワークキーついては、別冊の『ネットワーク設置で困ったときには』の「3.1 ネッ
トワークキー（Windows）／ネットワークパスワード（Macintosh）について」を参照してください。

手動でアクセスポイントを選びたい場合やアクセスポイントがリストに表示されていない場合、またはエラーメッセージが表示された場合は、別冊の
『ネットワーク設置で困ったときには』の「5 セットアップの途中に以下の画面が表示された」を参照してください。


USB
（A）
6 7
F
16
5
参 考
［セットアップの完了］画面が表示されたら、パソコンと
本製品を接続している USB ケーブルを抜いて、［次へ］を
クリックする
電源ボタン（A）を押して本製品の
電源を切ってから、実際に使用
する場所に設置して、電源を入れる
本製品の検出
［接続］をクリックしても接続できない場合は、
別冊の『ネットワーク設置で困ったときには』
の「5.6 セットアップ中に［プリンタの IP
アドレス設定］画面が表示された」を参照して
ください。

［プリンタの IP アドレス設定］画面が表示され
たら、［接続］をクリックする
本製品が自動検出された場合は、［プリンタの
IP アドレス設定］画面は表示されません。
手順 に進んでください。


9
F
8
参 考
参 考
測定結果を確認し、［完了］をクリックする
［プリンタとアクセスポイント間の通信状態］に が
表示されていることを確認してください。
以外のマークが表示された場合は、表示されたコメント
やヘルプを参照して、通信状態を改善してください。
設置を改善した結果を確認したい場合は、本製品を新しい
設置場所へ移動したあとに［再測定］をクリックしてくだ
さい。通信状態の測定が再度実行されます。
［ネットワーク全体の状態］についてメッセージが表示
された場合は、画面の指示に従って本製品とアクセス
ポイントの設置場所を改善してください。

プリンタ設定ユーティリティと、Canon IJ Network
Scanner Selector（キヤノン・アイジェイ・ネット
ワーク・スキャナ・セレクタ）が起動します。
Macintosh
［通信状態の測定］画面で［次へ］を
クリックする
通信状態の測定が開始され、測定状況が表示
されます。
測定には、数分間かかります。［キャン
セル］をクリックすると、測定を途中
で終了できます。セットアップ後でも、
Canon IJ Network Tool（キヤノン・
アイジェイ・ネットワーク・ツール）を
使用して通信状態の測定を行えます。

Mac OS X v.10.5.x
Mac OS X v.10.4.x/v.10.3.9
へ
へ
次は「18 本製品の追加」（P.45）に進んでね！


1 2 3 4
K
H
17
参 考
Macintosh
［セットアップの準備］画面が
表示されたら、準備ができて
いることを確認して、［OK］を
クリックする
［Canon IJ Network Tool］画面
が表示されたら、［LAN で使用する］
を選んで［OK］をクリックする
［Canon IJ Network Tool］
画面のポップアップメニュー
から［セットアップ］を選んで、
［プリンタを登録］をクリック
する
上の画面が表示されたら、［中止］を
クリックする
プリンタ設定ユーティリティと、Canon
IJ Network Scanner Selector
（キヤノン・アイジェイ・ネットワーク・
スキャナ・セレクタ）が起動します。
［使用可能なプリンタがありません。］
画面が表示されたら、［キャンセル］
をクリックしてください。

有線／無線 LAN で接続
本製品とパソコンをセットアップしよう
Mac OS X v.10.5.x
Mac OS X v.10.4.x/v.10.3.9
へ
へ
次は「18 本製品の追加」（P.45）に進んでね！


1 2
H
K
D
F
18
参 考
［プリンタリスト］画面が表示されたら、
［追加］をクリックする
Mac OS X v.10.5.x/v.10.4.x
しばらく待ってから、［Canon
MP620 series］を選んで［追加］
をクリックする
Mac OS X v.10.4.x
Mac OS X v.10.3.9
へ
へ
本製品の追加
本製品とパソコンをセットアップしよう
Macintosh
［Canon MP620 series］のあとに続いている英数字
は、本製品の MAC アドレスです。
本製品が表示されない場合は、以下のことを確認して
ください。
本製品の電源が入っていること
セキュリティソフトウェアのファイアウォール
機能がオフになっていること
有線 LAN 接続の場合：本製品が LAN ケーブルで
ネットワーク機器に接続されていること
無線 LAN 接続の場合：パソコンがアクセス
ポイントに接続されていること
ネットワーク上の本製品に「プリンタへの
アクセス制限」が設定されていないこと

－
－
－
－
－
Mac OS X v.10.4.x の場合は
［プリンタブラウザ］画面で［ほかの
プリンタ］をクリックしてください。
へMac OS X v.10.5.x
Mac OS X v.10.4.x へ
Mac OS X v.10.4.x/v.10.3.9


3 4
K
H
F
D
18
参 考
ポップアップメニューから［Canon IJ ネットワーク］を選び、製品一覧に表示される
［MP620 series］を選んで、［追加］をクリックする
［MP620 series］のあとに続いている英数字は、本製品の MAC アドレスです。
本製品が表示されない場合は、以下のことを確認してください。
本製品の電源が入っていること
セキュリティソフトウェアのファイアウォール機能がオフになっていること
有線 LAN 接続の場合：本製品が LAN ケーブルでネットワーク機器に接続されていること
無線 LAN 接続の場合：パソコンがアクセスポイントに接続されていること
ネットワーク上の本製品に「プリンタへのアクセス制限」が設定されていないこと

－
－
－
－
－
プリンタリストに［MP620 series］が追加されている
ことを確認する
Mac OS X v.10.4.x/v.10.3.9 Mac OS X v.10.4.x/v.10.3.9


次は「21 用紙のセット方法」
（P.56）を見てね！
5
H
K
D
F
［Canon IJ Network Scanner Selector］画面で
［TWAIN データソース名］から［Canon MP620
series Network］を選び、［接続機器一覧］から
本製品の MAC アドレスを選んで［すぐに適用］を
クリックする
参 考
本製品の MAC アドレスを確認する方法については、SolutionMenu（P.60）から電子マニュアルを開き、『もっ
と活用ガイド』の「困ったときには」を参照してください。
Mac OS X v.10.5.x では、本製品をネットワーク接続で使用する場合は、カードスロットを使用することはでき
ません。

チェックマークが表示されていることを確認
し、［終了］をクリックしてダイアログボック
スを閉じる
Macintosh


（A）
21
G
H
3
19
ご使用のアクセスポイントが
WPS（Wi-Fi Protected Setup）
規格に対応している場合は、無線
LAN のセキュリティを簡単に設定
することができます。
Easy-Scroll Wheel（イージー・スクロール・
ホイール）（A）または [] ボタンで［設定］
を選んで、OK ボタンを押す
［本体設定］を選んで、
OK ボタンを押す
WPS で接続
本製品とパソコンをセットアップしよう
［LAN 設定］を選んで、OK
ボタンを押す


5 64 7
G
H
［無線 LAN を有効］を選んで、
OK ボタンを押す
［LAN 有線／無線の切換］を
選んで、OK ボタンを押す
［無線 LAN 接続設定］を
選んで、OK ボタンを押す
［WPS 設定］を選んで、OK
ボタンを押す
Windows ／ Macintosh

0
1098
G
H
19
重 要
参 考
WPS ボタンはご使用のアクセスポイントによって、名称が異なる場合があります。WPS
ボタンについては、ご使用のアクセスポイントのマニュアルを参照してください。

2 分以内に設定が完了しない場合、タイムアウトエラーとなります。タイムアウトエラー画面
が表示された場合は、別冊の『ネットワーク設置で困ったときには』の「5.12 ［タイムアウト
エラー］画面が表示された」を参照してください。

• 参 考

PIN コード方式で設定する場合は、手順 で [PIN コード方式 ]
を選んで OK ボタンを押したあと、画面の指示に従って、
本製品とアクセスポイントを操作してください。設定が完了
すると、終了画面が表示されたあと、[LAN 設定 ] 画面に戻り
ます。10 分以内に設定が完了しない場合は、タイムアウト
エラーとなります。タイムアウトエラー画面が表示された場合
は、別冊の『ネットワーク設置で困ったときには』の「5.12
［タイムアウトエラー］画面が表示された」を参照してください。

［プッシュボタン方式］を
選んで、OK ボタンを押す
OK ボタンを押す アクセスポイントの準備ができたら、本製品の OK ボタンを押してから、2 分以内に
アクセスポイントの WPS ボタンを押す
本製品の液晶モニターに、最後の画面が表示されたあと、[LAN 設定 ] 画面に戻ります。
次は「ソフトウェアの
インストール」に進んでね！
Windows
Macintosh
（P.13）へ
7
（P.32）の へ
13
Windows ／ Macintosh


1 2
I
20
重 要
参 考
本製品は「WCN-UFD」に対応しています。・
Windows Vista の WCN（Windows
Connect Now）機能と USB フラッシュ
メモリーを使用して、本製品に無線 LAN の
セキュリティを簡単に設定することが
できます。
データの破損または消失については、本製品
の保障期間内であっても、理由の如何に
関わらず、弊社では一切の責任を負いかね
ます。あらかじめご了承ください。
ご使用の USB フラッシュメモリーが本製品
のカメラ接続部に取り付けられない場合は、
USB フラッシュメモリー用延長ケーブルが
必要なことがあります。電気店にてお買い
求めください。
ご使用の USB フラッシュメモリーによって
は動作の保障ができない場合があります。
セキュリティ設定されている USB フラッシュ
メモリーは、使用できない場合があります。

スタートメニューで［ネットワーク］
をクリックする
メニューの［ワイヤレス デバイスの
追加］をクリックする
［ネットワーク］フォルダが表示されます。 ［ワイヤレス デバイスをネットワークに追加
する］画面が表示されます。
WCN で接続
本製品とパソコンをセットアップしよう
Windows


54
I
3
20
参 考
［ユーザーアカウント制御］画面が表示された場合
は、［続行］をクリックしてください。
以降、操作の途中で［ユーザーアカウント制御］の
画面が表示された場合は、同様に［続行］を
クリックしてください。
［USB フラッシュ ドライブを使用して
デバイスやコンピュータを追加します］を
クリックする
一覧からネットワーク名（SSID）を選んで、
［次へ］をクリックする
［USB フラッシュ ドライブを使って、一覧に
ないワイヤレスデバイスやコンピュータを追加
します］をクリックする


I
6 7
USB フラッシュメモリーをパソコンに接続し、ドライブ名が表示
されたことを確認して、［次へ］をクリックする
上の画面が表示されたら、パソコンから USB フラッシュメモリー
を取り外して、［閉じる］をクリックする
Windows


（A）
10 11
I
9
20
8
［LAN 設定］を選んで、OK
ボタンを押す
Easy-Scroll Wheel（イージー・スクロール・
ホイール）（A）または [] ボタンで［設定］
を選んで、OK ボタンを押す
［本体設定］を選んで、OK
ボタンを押す
［LAN 有線／無線の切換］を
選んで、OK ボタンを押す


14 15
I
1312
［無線 LAN を有効］を
選んで、OK ボタンを押す
［無線 LAN 接続設定］を
選んで、OK ボタンを押す
［WCN 設定］を選んで、
OK ボタンを押す
本製品の正面にあるカメラ接続部（USB コネクタ）
に USB フラッシュメモリーを接続して、OK
ボタンを押す
本製品の液晶モニターに終了画面が表示されたあと、
［LAN 設定］画面に戻ります。本製品から USB フラッシュ
メモリーを取り外してください。
次は、「7 ソフトウェアのインストール」（P.13）に進んでね！
Windows


（A）
（F）
（E）
（D）
（C）
（B）
（A）
21 3
21
参 考
ここでは、カセット（Ａ）と後トレイ（Ｂ）
への用紙のセット方法を説明します。
カセット（A）を手前に引き出す
カセットにセットする
用紙のセット方法
用紙ガイド（E）（F）を
端まで動かす
用紙をセットする
印刷したい面を下にして用紙
をセットしてください。

カセット（A) は普通紙（C) のみセットする
ことができます。
写真用紙 / はがき（D) で印刷する場合は、
かならず後トレイ（B) にセットしてください。


A4
（E）
（G）
（F）
（A）
654
参 考 注意
線（G）を超えないようにセットしてください。
用紙ガイド（E）を用紙サイズマーク
に合わせて動かす
用紙ガイド（F）を動かして用紙の左端に合わせる
用紙ガイド（E）が用紙サイズのマーク位置
に合うと、クリックして止まります。
用紙ガイド（E）と用紙の間には隙間が
できることがあります。

• 専用紙で印刷する場合は、かならず後トレイに

セットしてください。

「カチッ」と音がするまでカセット（A）
を本製品に差し込む


（H）
（I） （I）
（I） （I）
（J）7 1098
21
参 考
重 要
これで、本製品の設置完了！
用紙サポート（H）を開いて、引き出す 用紙ガイド（I）を端まで動かす 左右の用紙ガイド（I）を用紙の
両端に合わせる
用紙をかならず縦にセット
してください。
印刷したい面を上にして
用紙をセットしてください。

後トレイにセットする
用紙の扱いについて、詳しくは
『らくらく操作ガイド』の「用紙
をセットする」を参照してくだ
さい。

後トレイの中央に用紙を
セットする
線（J）を超えないようにセットして
ください。


設置がおわったら・・・
マニュアルの紹介■
この製品には、いくつかのマニュアルがあります。
かんたんスタートガイド らくらく操作ガイド もっと活用ガイド
（本書） （電子マニュアル）
準 備 作 業 を 順 番 に 説 明 し て い ま す。
本 製 品 の 機 能 や 、 基 本 操 作 の 一 部
も 紹 介 し て い ま す。
基 本 的 な 機 能 の 使 い か た を 目 的 別
に 説 明 し て い ま す。 用 紙 に 関 す る
情 報 も 記 載 し て い ま す。
本 製 品 を 使 い こ な す た め に 、 い ろ
い ろ な 使 い か た を 説 明 し て い ま す。
困 っ た と き や 、 お 手 入 れ の 際 に も
お 読 み く だ さ い 。
本 製 品 を 使 え る 状 態 に す る 本 製 品 を 操 作 す る 本 製 品 を 活 用 す る
ネットワーク設置で困ったときには

0
Solution Menu（ソリューション・メニュー）は、本製品を使いこなすための「入口」です！
ワンクリックで、いろいろなアプリケーションソフトや電子マニュアルが開けます。
また、画像素材や最新の情報を得るための Web サイトへかんたんにアクセスできます。
（インターネットに接続できる環境が必要です。）
Solution Menu の紹介■
プリンタの設定について困ったときは、Solution Menu の ［プリンタの設定やトラブルの
解決方法をご案内します］をクリックして、マイプリンタを開いてください（Windows のみ）。
Solution Menu は、デスクトップ上（Windows）または Dock 上（Macintosh）の
/ ［Solution Menu］アイコンから起動できます。
Windows Vista の場合：


本製品では、パソコンにインストールした MP ドライバやアプリケーションソフトからいろいろな印刷ができます。
使ってみよう■
たとえば、フチなし写真を印刷したり、オリジナルのカレンダーなどを簡単に作成することができます。
また、原稿をスキャンしてパソコンに取り込んだり、取り込んだ画像の補正や加工をすることもできます。
それぞれの機能や使いかたについては、『らくらく操作ガイド』や『もっと活用ガイド』を参照してください。
これから実際に使ってみよう！


（B）
（A）
（C）
1
参 考
注意
メモリーカードから写真を印刷しよう
デジタルカメラなどのメモリーカードの中に保存している画像データを印刷できます。
本製品で使用できるメモリーカード（ は、専用アダプタが必要。）
メモリーカードからの印刷について、より詳しい説明は、『らくらく操作ガイド』の「メモリーカードから印刷してみよう」を参照してください。
SD カード
SDHC カード
マルチメディアカード（ver.4.1）
マルチメディアカード プラス（ver.4.1）
miniSD カード
miniSDHC カード
microSD カード
microSDHC カード
メモリースティック Duo
メモリースティック PRO Duo
RS-MMC（ver.4.1）
コンパクトフラッシュ *
マイクロドライブ
xD-Picture カード
xD-Picture カード Type M
xD-Picture カード Type H
メモリースティック
メモリースティック PRO
メモリースティックマイクロ
*TYPE Ⅰ /TYPE Ⅱ（3.3V）に対応

待機画面の状態で、カードスロットカバー（A）を開いて、メモリーカードを
カードスロットにまっすぐ差し込む
アクセスランプ（B）が点灯したことを確認してください。メモリーカード内の
写真データが読み込まれて、写真と印刷部数を指定する画面が表示されます。
メモリーカードをスロットに入れたら、カードスロットカバー（A）を閉じてください。
ホームボタン（C）を押すと、待機画面に戻ります。・
ラベル面を左にして、差し込んでください。
ラベル面にある矢印の方向で、カードスロットに差し込んでください。
メモリーカードは、1 枚だけ差し込んでください。


（E）
（D）
2 3
参 考
後トレイ（D）に L 判の写真用紙を縦にセットする
詳しくは、「21 用紙のセット方法」(P.56) を参照してください。・
Easy-Scroll Wheel（イージー・スクロール・ホイール）（E）を
回して、印刷したい写真を表示する
写真は [] ボタンでも選ぶことができます。


（A） （B）
（F）
654
重 要
＋－ボタンで印刷部数を指定し、OK ボタンを
押す
印刷設定を確認する画面が表示されます。
カラースタートボタン（F）を押す 印刷が終わったら、カードスロットカバー（A）
を開いて、メモリーカードをつまんでまっすぐに
取り出し、カードスロットカバー（A）を閉じる印刷が開始されます。
アクセスランプ（B）が点滅しているときは、
カードを取り出さないでください。メモリーカード
のデータが破損することがあります。


（B）
（A）
（D）
（C）
（F）
（A）
（E）
2 31 4
参 考
重 要
参 考
重 要
コピーしよう
ここでは普通紙を使用して説明します。そのほかのコピー方法については、『らくらく操作ガイド』の「コピーしてみよう」を参照してください。
詳しくは、「21 用紙のセット
方法」(P.56) を参照してくだ
さい。

原稿をセットして、操作パネルのモノクロスタートボタンまたはカラースタートボタンを押すだけで、コピーできます。
カセットに A4 サイズの普通
紙をセットする
原稿台カバー（A）を開く 原稿を、原稿位置合わせマーク（B）
に合わせて、コピーしたい面を下向き
にセットする
原稿台カバー（A）を閉じて、ホームボタン（C）
を押してから、モノクロスタートボタン（D）
またはカラースタートボタン（E）を 2 回押す
コピーが開始されます。
コピーが終わったら、原稿を取り出してください。
コピーが終わるまで、原稿台カバー（A）を開か
ないでください。

補助トレイ（F）を開いておく必要があります。・
原稿台ガラスに 2.0 kg 以上の物をのせ
ないでください。
原稿を強く（2.0 kg を超える力で）
押さえたり重みをかけないでください。
強く押さえすぎるとスキャナが正しく
動作しなくなったり、ガラスが破損
するなどの危険があります。


（A）
21 3 4
参 考
参 考
参 考
パソコンから写真を印刷しよう
フォルダで印刷したい画像を
選んで、［レイアウト / 印刷］を
クリックする
写真を選ぶと、印刷枚数が［1］に
変わります。
Easy-PhotoPrint EX（イージー・フォトプリント・イーエックス）を使って、かんたんに写真を印刷できます。
Solution Menu を開く方法は、「Solution Menu の紹介」（P.60）を
参照してください。
Easy-PhotoPrint EX からの印刷について、より詳しい説明は、
『もっと活用ガイド』を参照してください。

Solution Menu で、
［簡単ステップで写真を印刷
します］をクリックする
Easy-PhotoPrint EX が起動
します。
詳しくは、「21 用紙のセット方法」(P.56) を
参照してください。

後トレイ（A）に L 判の写真用紙を縦にセット
する
印刷したい面を上にして用紙をセットしてください。
［印刷］をクリックする
印刷が開始されます。
ここでは、キヤノン写真用紙 光沢ゴールドの L 判用紙を使用して、フチなし印刷する方法を説明します。画面は Windows Vista のものです。
Macintosh の場合は、プリント
画面で［プリント］をクリック
すると、印刷が開始されます。


（A）
（C）
（B）
21
参 考
参 考
プリントヘッドの位置を調整しよう
［はい］を選んで、OK ボタンを押す
詳しくは、「21 用紙のセット方法」
（P.56）を参照してください。

より良い印字結果を得るために、プリントヘッドの位置を調整します。
位置調整では、A4 サイズの普通紙を 3 枚使用
します。
カセット（B）に、A4 サイズの普通紙
が 3 枚以上セットされていることを
確認する パターンの印刷が開始されます（1 枚目）。
補助トレイ（C）を開いておく必要があります。・
位置調整パターンの印刷を中止したいときは、ホームボタン（A）を押してください。


43
参 考
上のようなパターンが印刷されたら、［はい］を
選んで OK ボタンを押す
印刷結果（1 枚目）を見て、A ～ G 各列で縦すじ、または横すじが最も目立たないパターンの番号を []{}
ボタンで入力し、OK ボタンを押す
パターンが均一にならないときには、白いすじが最も目立たないパターンを選びます。・
参 考
パターンは青と黒で印刷されます。・
最も縦すじが
目立たない例
縦すじが目立つ例
最も横すじが
目立たない例
横すじが目立つ例


65
と同じ手順で、H ～ Q 各列で最も縦すじが目立たないパターンの番号を
入力し、OK ボタンを押す
最も縦すじが
目立たない例
縦すじが目立つ例
上のメッセージを確認したら、OK ボタンを押す
パターンの印刷が開始されます（2 枚目）。

0
8 97
参 考
上の画面が表示されることを確認する
プリントヘッドの位置調整が完了しました。
これで、プリントヘッドの
位置調整完了！
次は「5 セットアップの
流れを確認しよう」（P.9）
を見てね！
a ～ j 各列で最も横しまが目立たないパターンの番号を入力し、
OK ボタンを押す
パターンが均一にならないときには、白い横しまが最も目立たない
パターンを選びます。

最も横しまが
目立たない例
横しまが目立つ例
上のメッセージを確認したら、OK ボタンを
押す
パターンの印刷が開始されます（3 枚目）。

QT5-1691-V03 XXXXXXXX ©CANON INC.2008 PRINTED IN THAILAND
紙幣、有価証券などを本製品で印刷すると、その印刷物の使用如何に拘わらず、法律に違反し、罰せられます。
関連法律：刑法第 148 条、第 149 条、第 162 条／通貨及証券模造取締法第 1 条、第 2 条 等
※インクタンクの交換については、『らくらく操作ガイド』の「インクタンクを交換する」を参照してください。
インクタンクについてのご注意
本製品で使用できるインクタンク番号は ､ 以下のものです。
インクタンクに穴を開ける等の改造や分解をすると、インクが漏れ、本製品の故障の原因となることがあります。 改造・分解はお勧めしません。
インクの詰め替えなどによる非純正インクのご使用は、印刷品質の低下やプリントヘッドの故障の原因となることがあります。非純正インクのご使用はお勧めしません。
非純正インクタンクまたは非純正インクを使用したことによる不具合への対応については、保守契約期間内または保証期間内であっても有償となります。
