日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書ページ画像 1–20

原本のページと説明図。画像を選ぶと拡大・全画面表示できます。長押し・右クリックで保存できます。

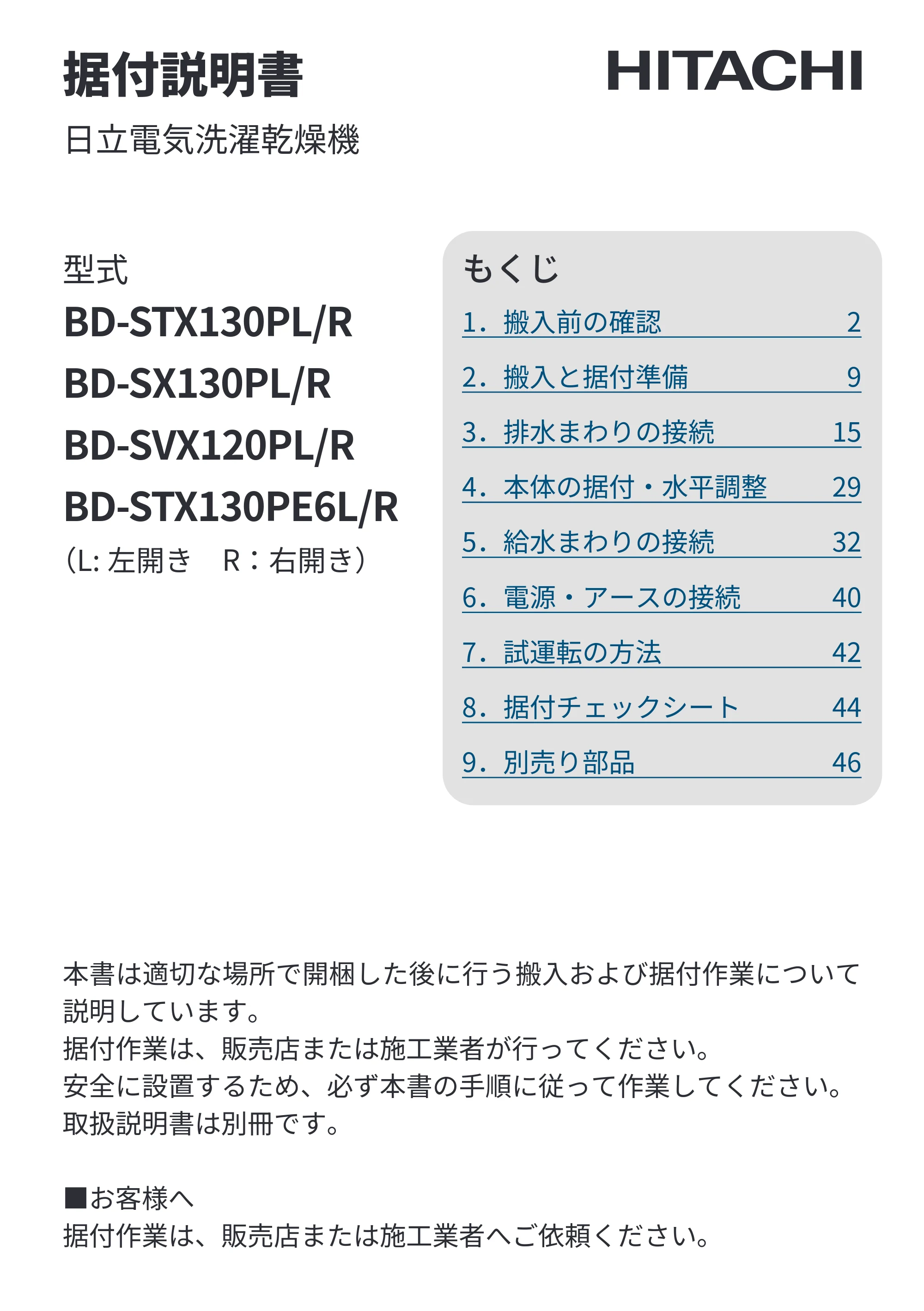

据付説明書 p.1

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 原本ページ — 1ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 原本ページ — 1ページ画像を保存

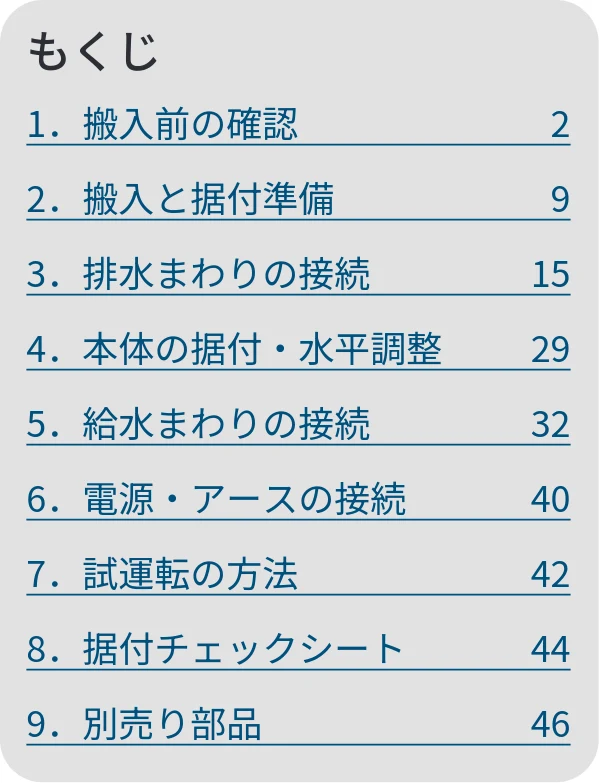

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 図版 1-1 — 1ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 図版 1-1 — 1ページ画像を保存

PDFの 1 ページを開く

1．搬入前の確認 p.2

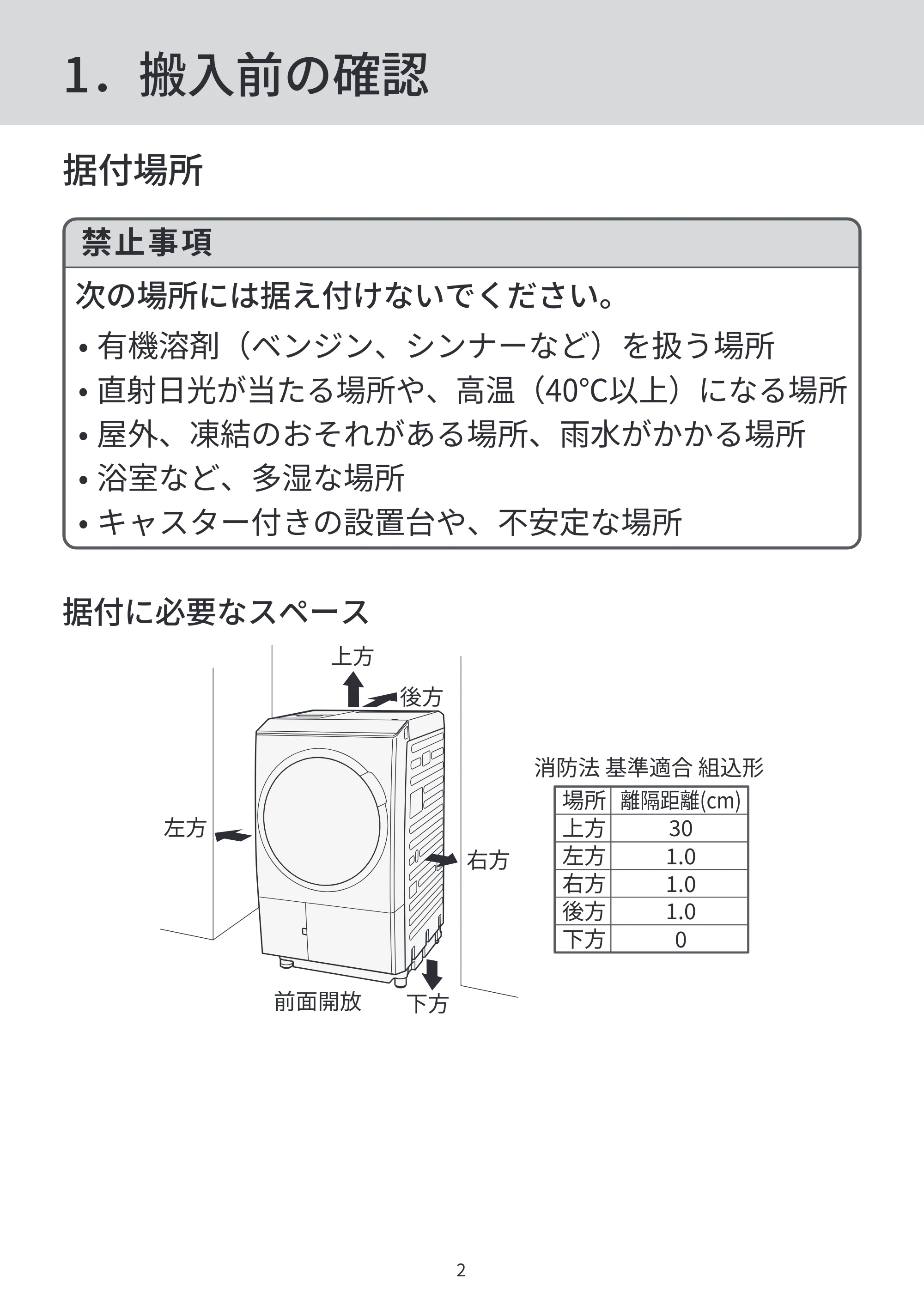

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 1．搬入前の確認 — 原本ページ — 2ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 1．搬入前の確認 — 原本ページ — 2ページ画像を保存

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 1．搬入前の確認 — 図版 2-1 — 2ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 1．搬入前の確認 — 図版 2-1 — 2ページ画像を保存

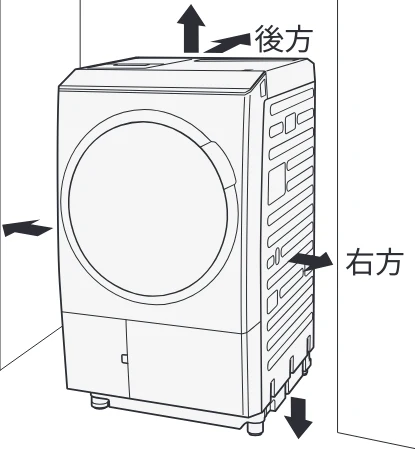

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 1．搬入前の確認 — 図版 2-2 — 2ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 1．搬入前の確認 — 図版 2-2 — 2ページ画像を保存

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 1．搬入前の確認 — 図版 2-3 — 2ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 1．搬入前の確認 — 図版 2-3 — 2ページ画像を保存

PDFの 2 ページを開く

3ページ p.3

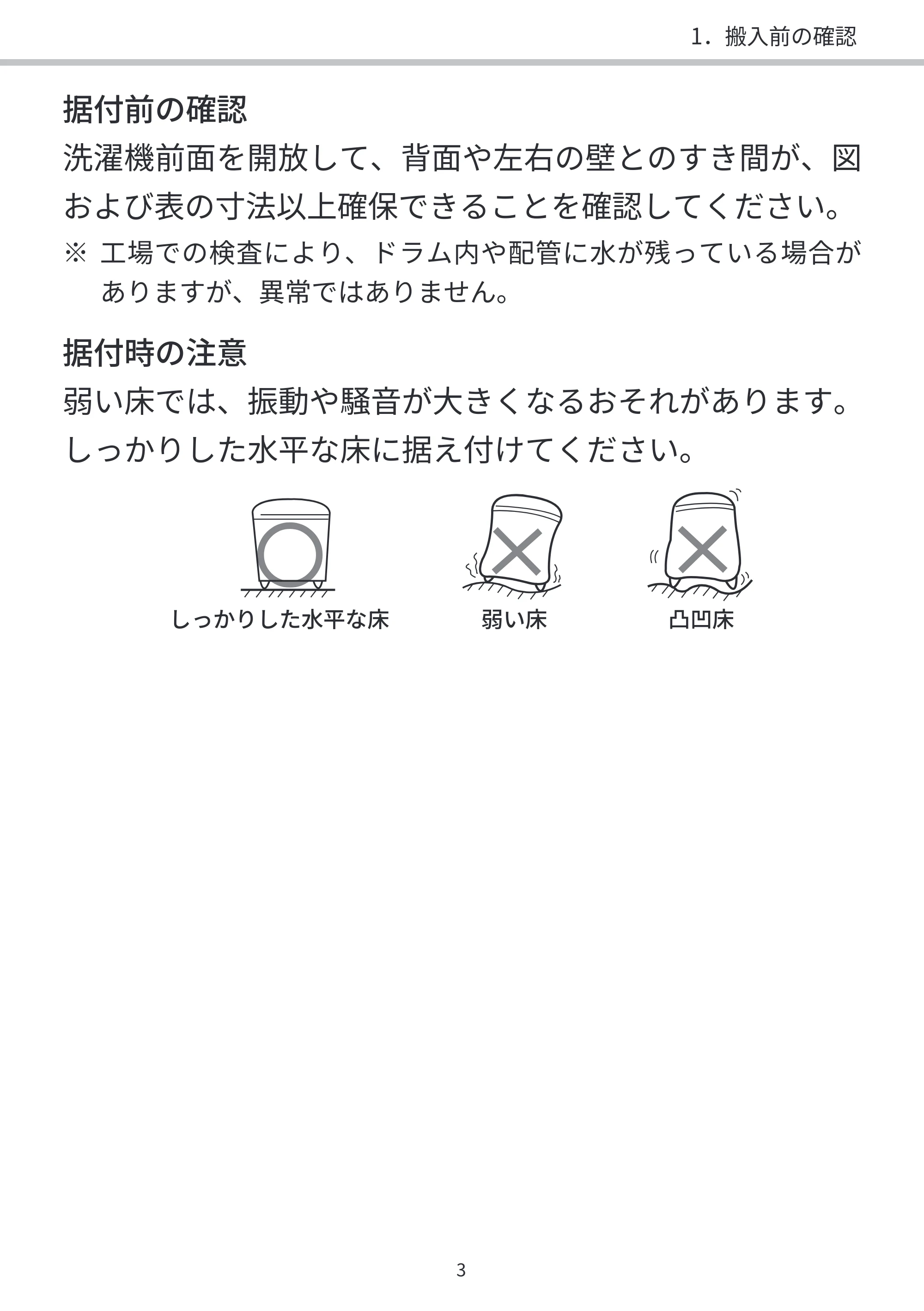

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 原本ページ — 3ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 原本ページ — 3ページ画像を保存

PDFの 3 ページを開く

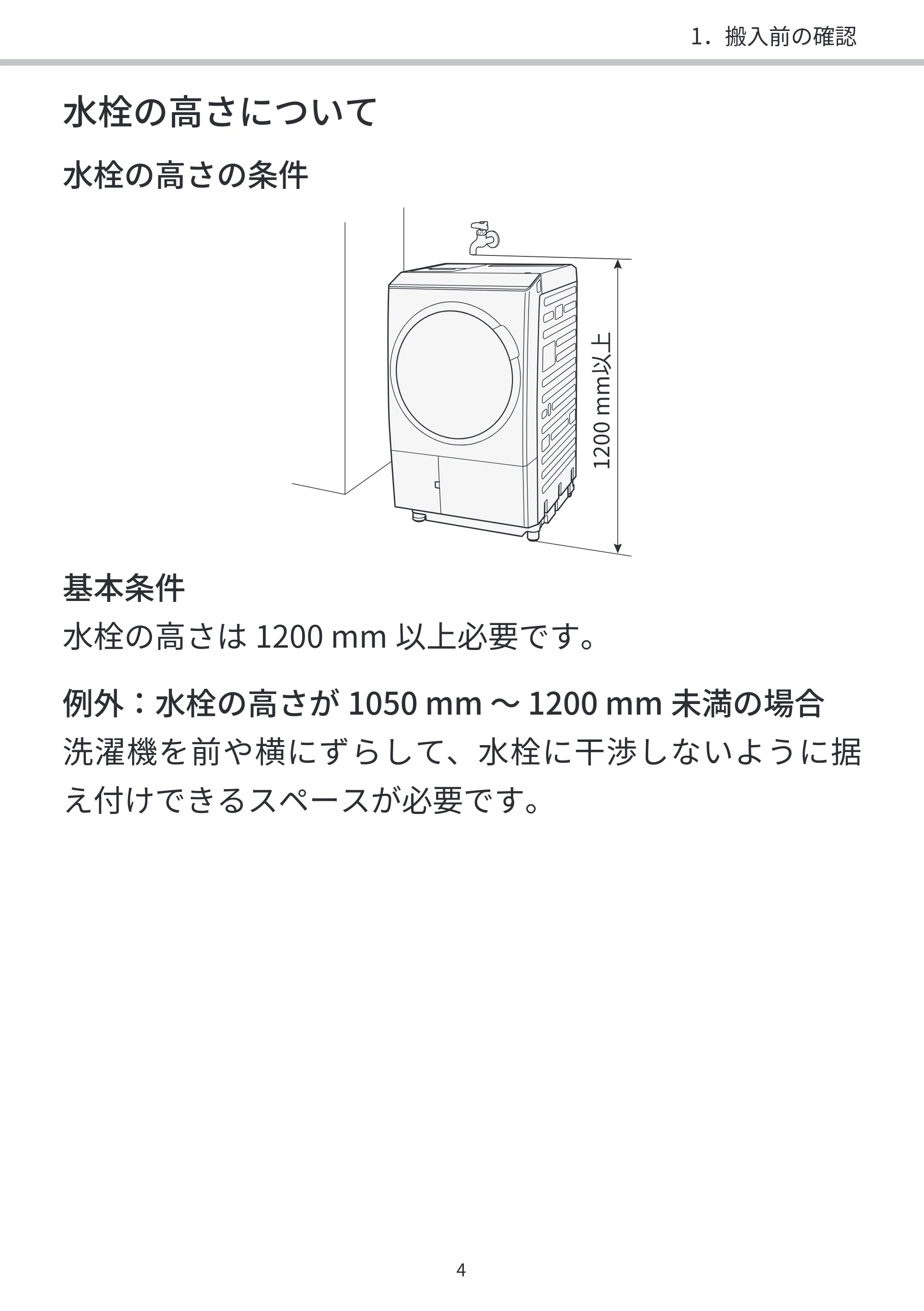

4ページ p.4

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 原本ページ — 4ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 原本ページ — 4ページ画像を保存

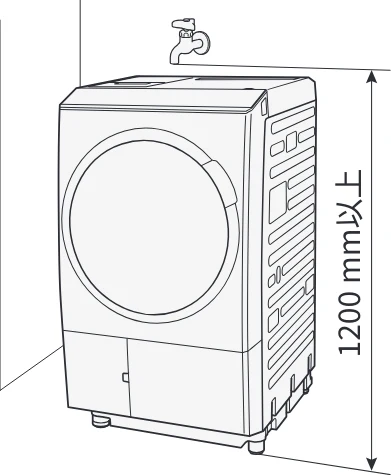

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 図版 4-1 — 4ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 図版 4-1 — 4ページ画像を保存

PDFの 4 ページを開く

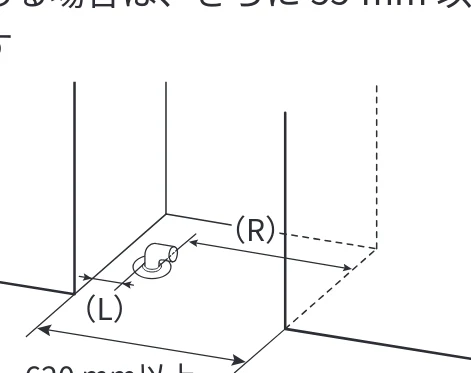

据付条件の確認（防水パンなしの場合） p.5

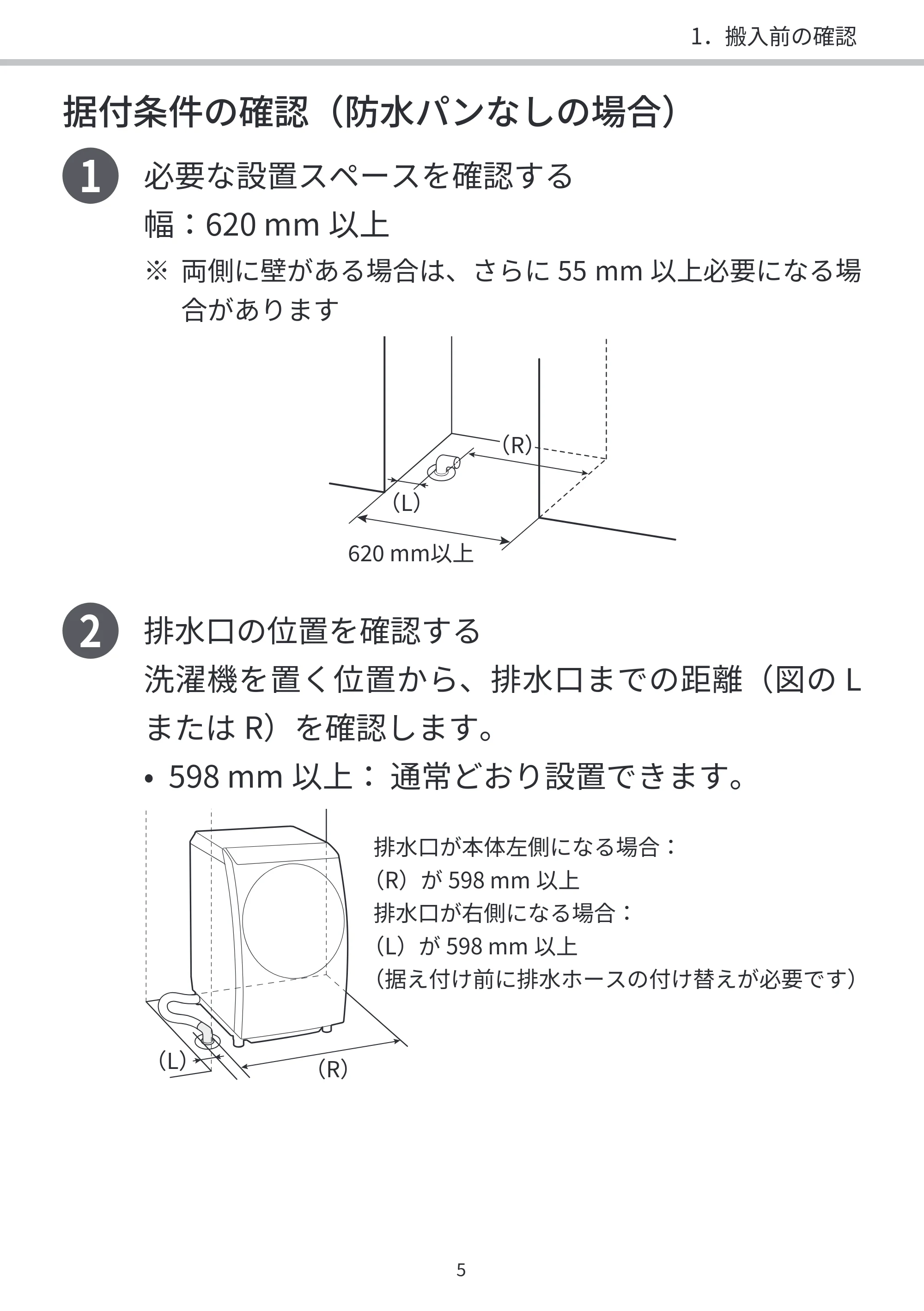

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 据付条件の確認（防水パンなしの場合） — 原本ページ — 5ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 据付条件の確認（防水パンなしの場合） — 原本ページ — 5ページ画像を保存

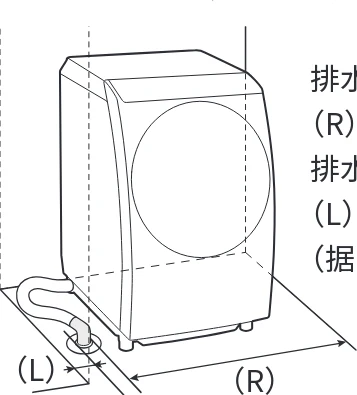

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 据付条件の確認（防水パンなしの場合） — 図版 5-1 — 5ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 据付条件の確認（防水パンなしの場合） — 図版 5-1 — 5ページ画像を保存

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 据付条件の確認（防水パンなしの場合） — 図版 5-2 — 5ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 据付条件の確認（防水パンなしの場合） — 図版 5-2 — 5ページ画像を保存

PDFの 5 ページを開く

6ページ p.6

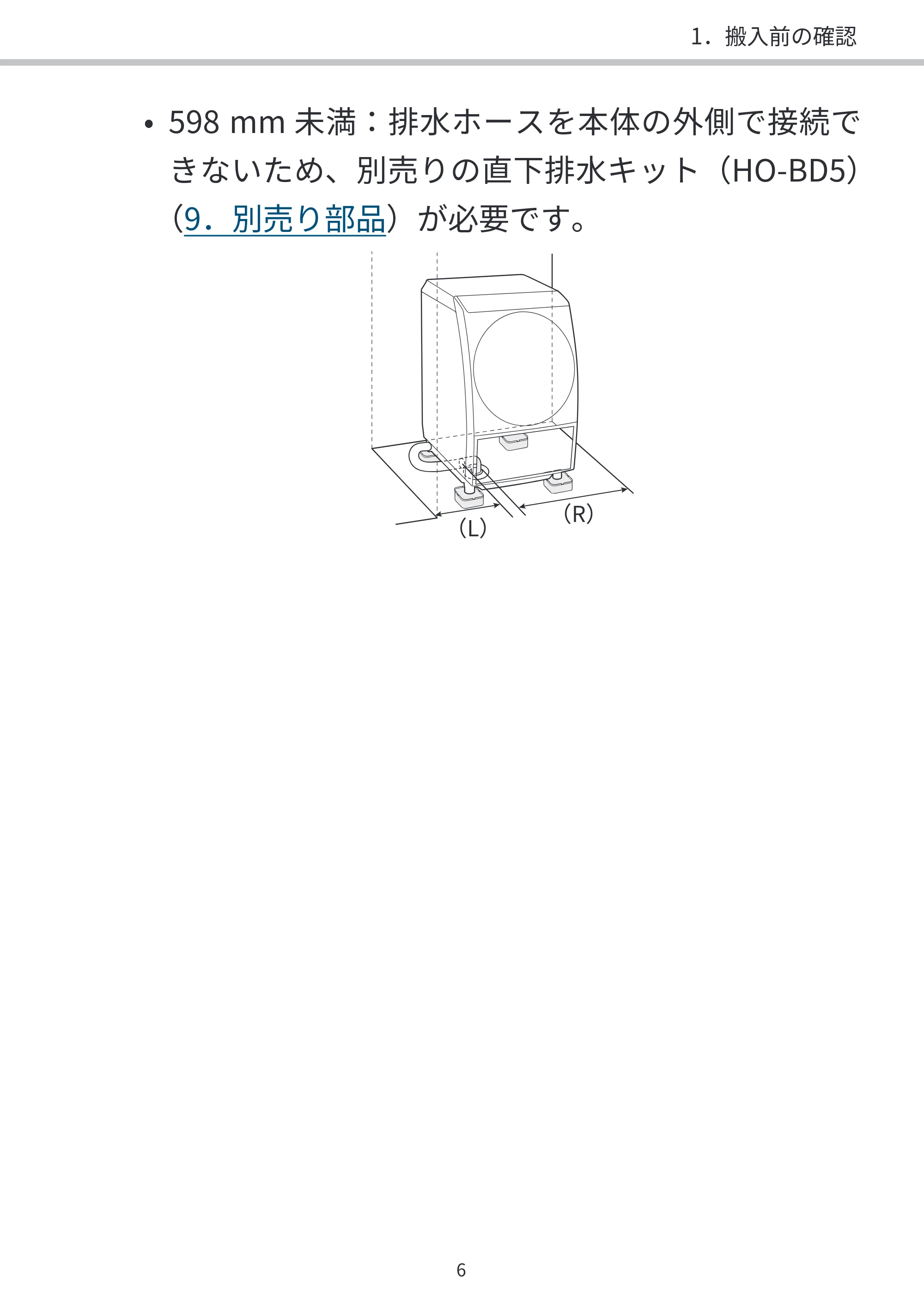

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 原本ページ — 6ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 原本ページ — 6ページ画像を保存

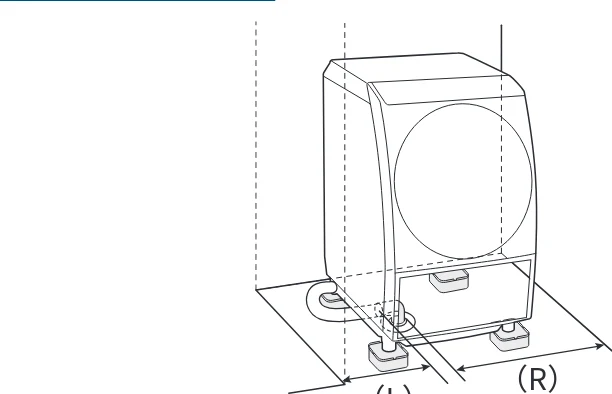

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 図版 6-1 — 6ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 図版 6-1 — 6ページ画像を保存

PDFの 6 ページを開く

据付条件の確認（防水パンありの場合） p.7

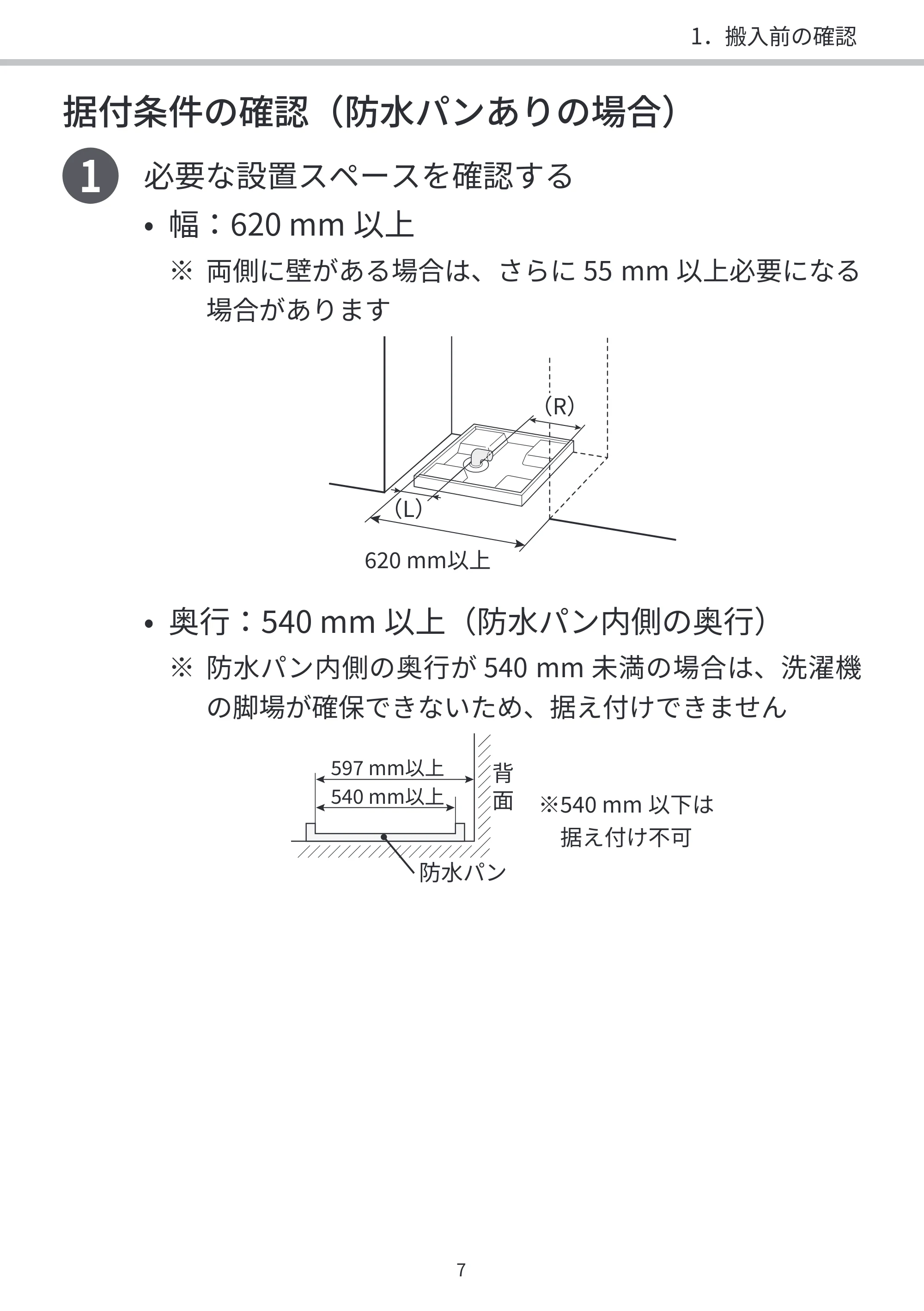

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 据付条件の確認（防水パンありの場合） — 原本ページ — 7ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 据付条件の確認（防水パンありの場合） — 原本ページ — 7ページ画像を保存

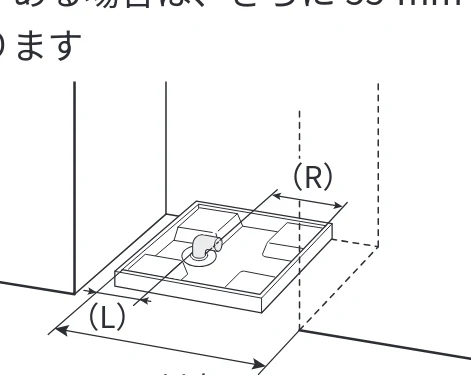

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 据付条件の確認（防水パンありの場合） — 図版 7-1 — 7ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 据付条件の確認（防水パンありの場合） — 図版 7-1 — 7ページ画像を保存

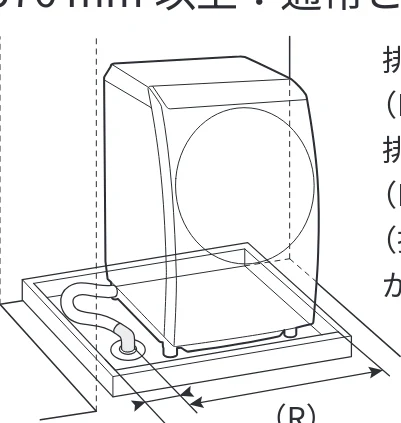

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 据付条件の確認（防水パンありの場合） — 図版 7-2 — 7ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 据付条件の確認（防水パンありの場合） — 図版 7-2 — 7ページ画像を保存

PDFの 7 ページを開く

2 排水口の位置を確認する p.8

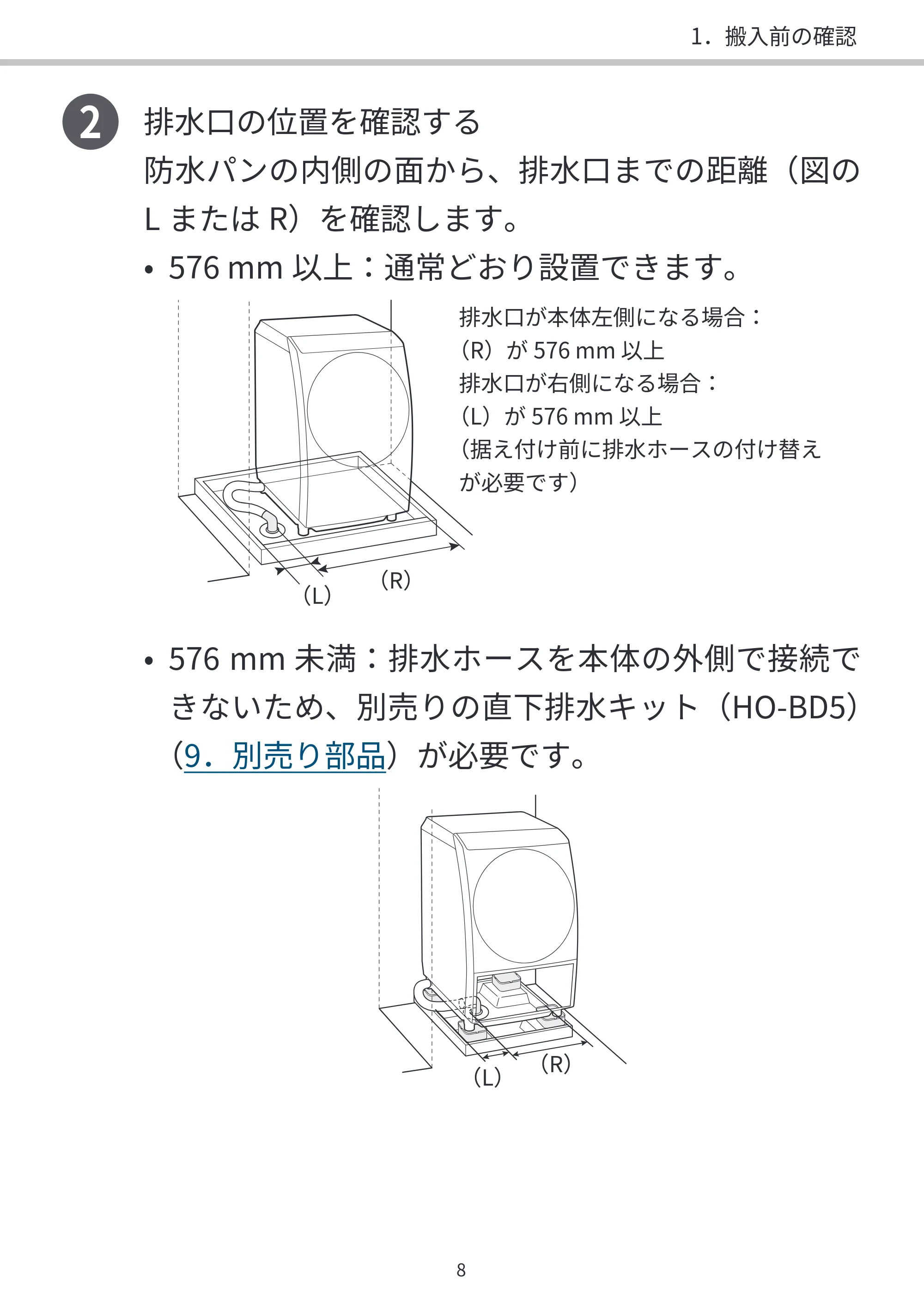

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 2 排水口の位置を確認する — 原本ページ — 8ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 2 排水口の位置を確認する — 原本ページ — 8ページ画像を保存

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 2 排水口の位置を確認する — 図版 8-1 — 8ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 2 排水口の位置を確認する — 図版 8-1 — 8ページ画像を保存

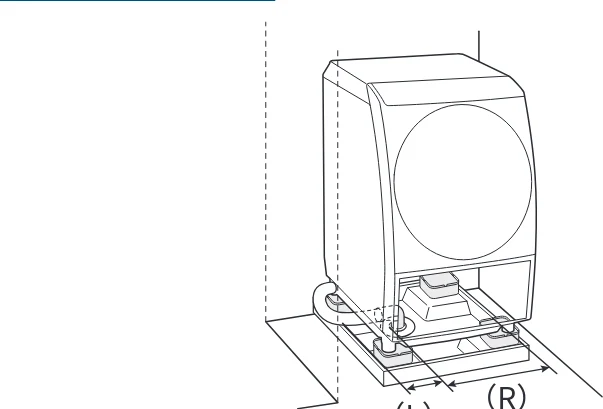

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 2 排水口の位置を確認する — 図版 8-2 — 8ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 2 排水口の位置を確認する — 図版 8-2 — 8ページ画像を保存

PDFの 8 ページを開く

2．搬入と据付準備 p.9

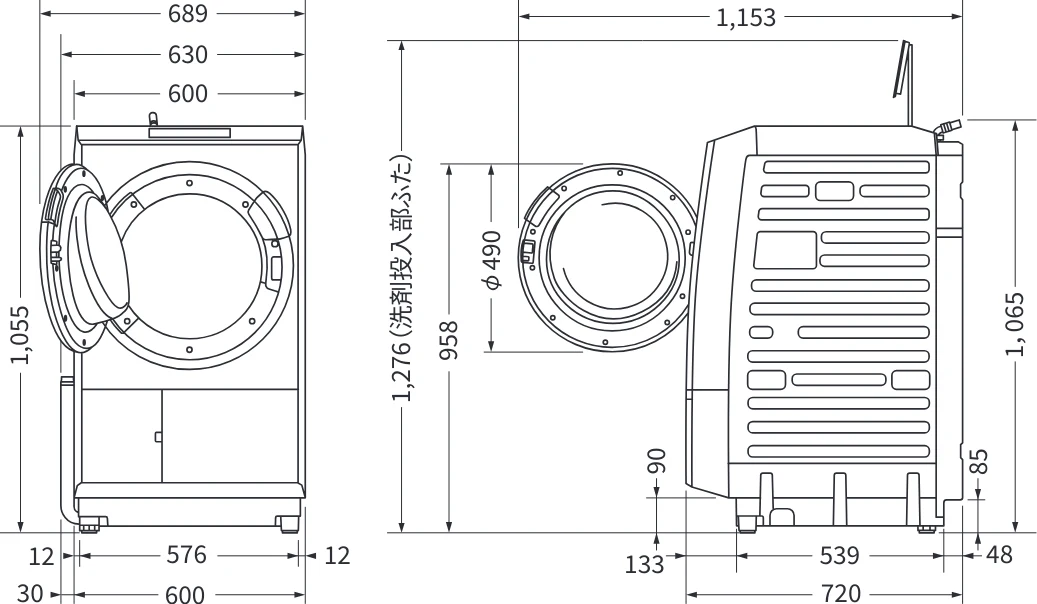

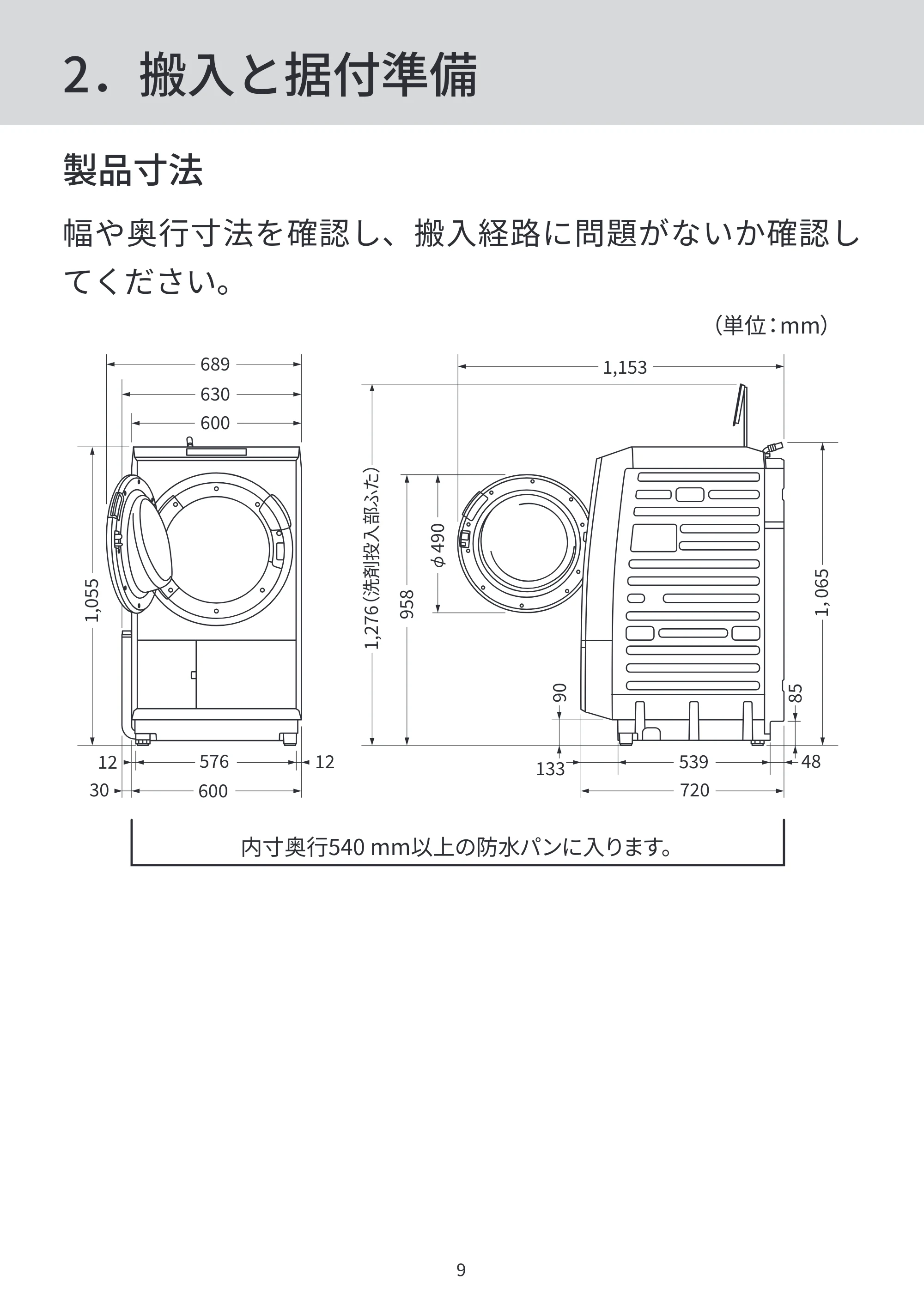

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 2．搬入と据付準備 — 原本ページ — 9ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 2．搬入と据付準備 — 原本ページ — 9ページ画像を保存

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 2．搬入と据付準備 — 図版 9-1 — 9ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 2．搬入と据付準備 — 図版 9-1 — 9ページ画像を保存

PDFの 9 ページを開く

10ページ p.10

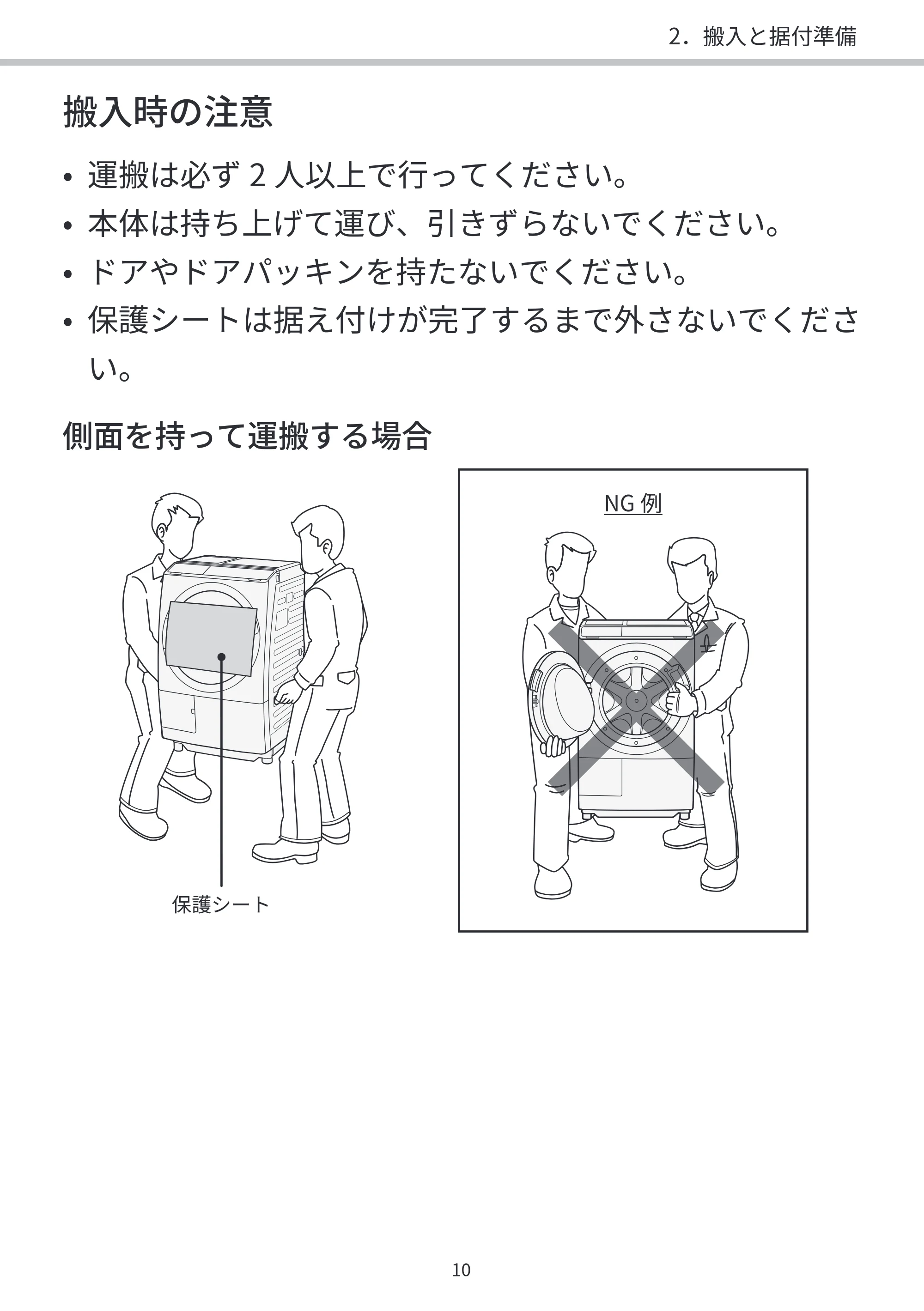

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 原本ページ — 10ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 原本ページ — 10ページ画像を保存

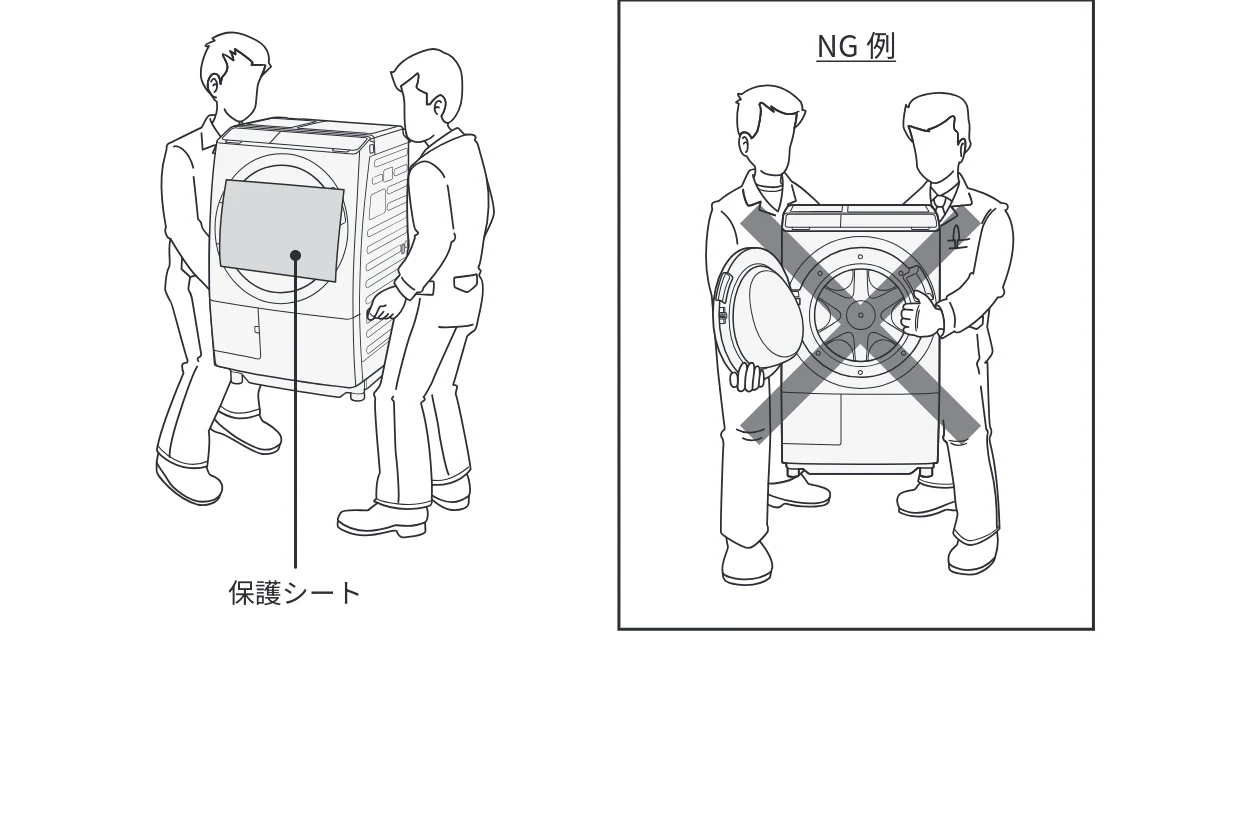

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 図版 10-1 — 10ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 図版 10-1 — 10ページ画像を保存

PDFの 10 ページを開く

2. 搬入と据付準備前後を持って運搬する場合 7 NG例 OO p.11

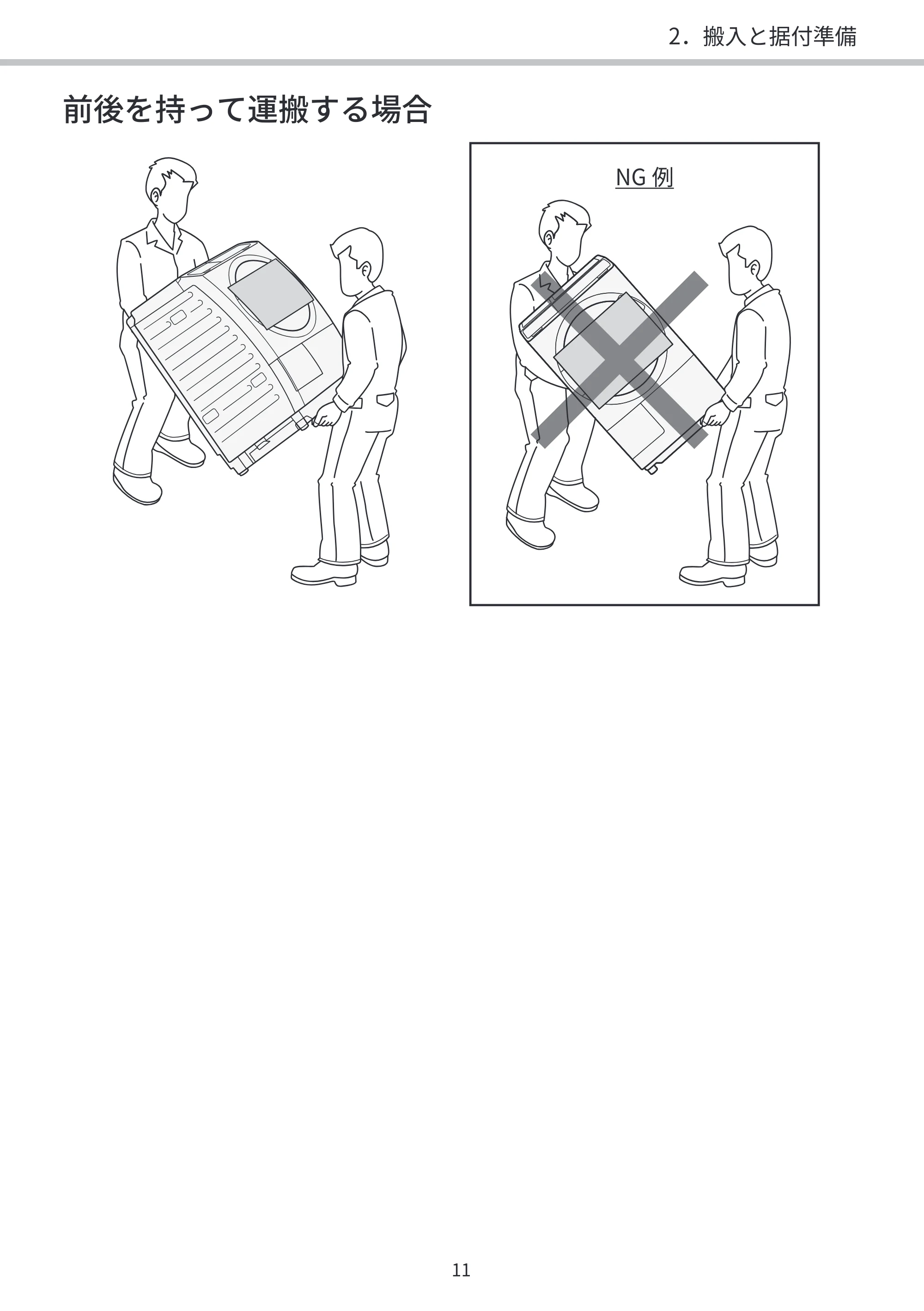

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 2. 搬入と据付準備前後を持って運搬する場合 7 NG例 OO — 原本ページ — 11ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 2. 搬入と据付準備前後を持って運搬する場合 7 NG例 OO — 原本ページ — 11ページ画像を保存

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 2. 搬入と据付準備前後を持って運搬する場合 7 NG例 OO — 図版 11-1 — 11ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 2. 搬入と据付準備前後を持って運搬する場合 7 NG例 OO — 図版 11-1 — 11ページ画像を保存

PDFの 11 ページを開く

12ページ p.12

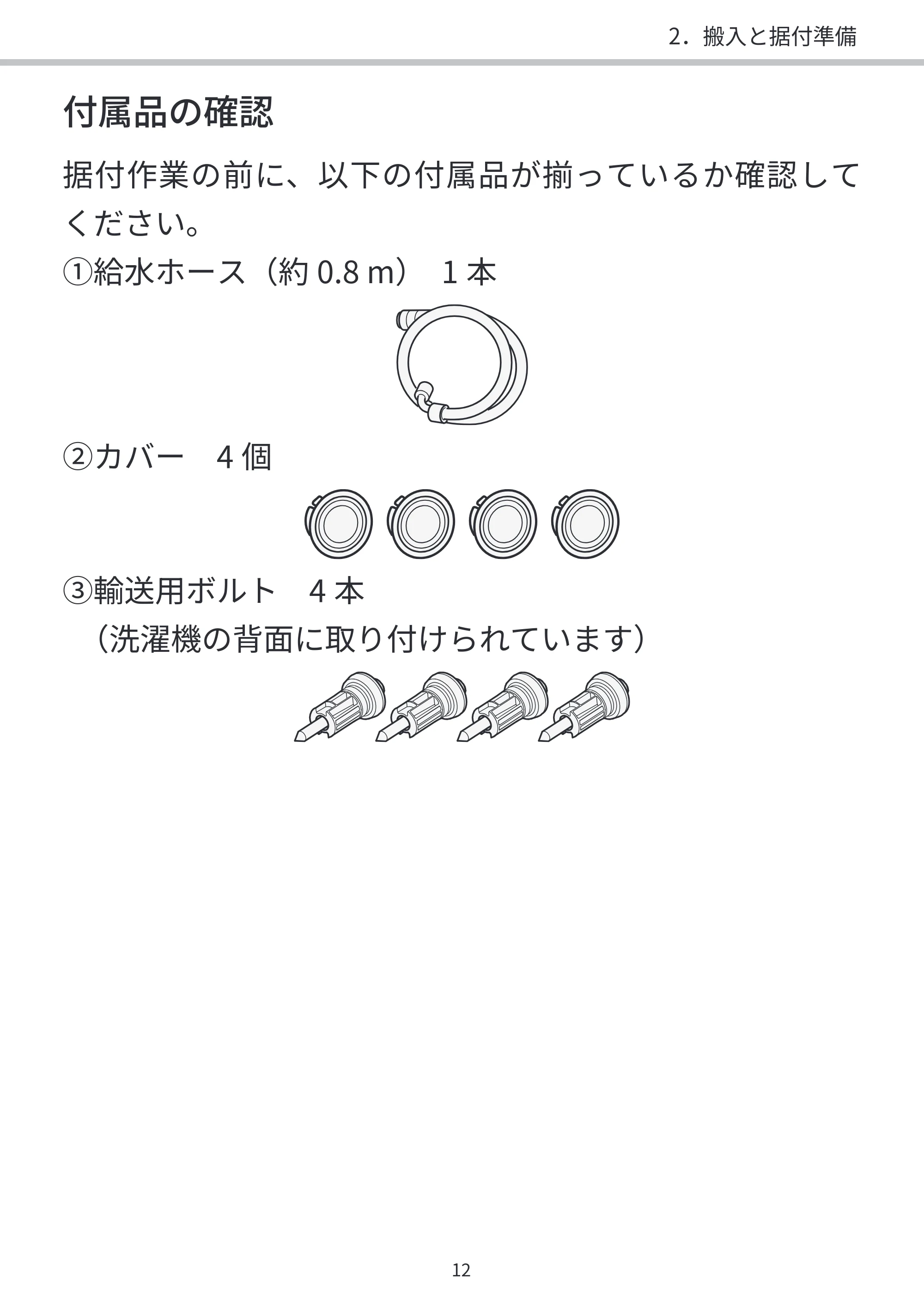

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 原本ページ — 12ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 原本ページ — 12ページ画像を保存

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 図版 12-1 — 12ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 図版 12-1 — 12ページ画像を保存

PDFの 12 ページを開く

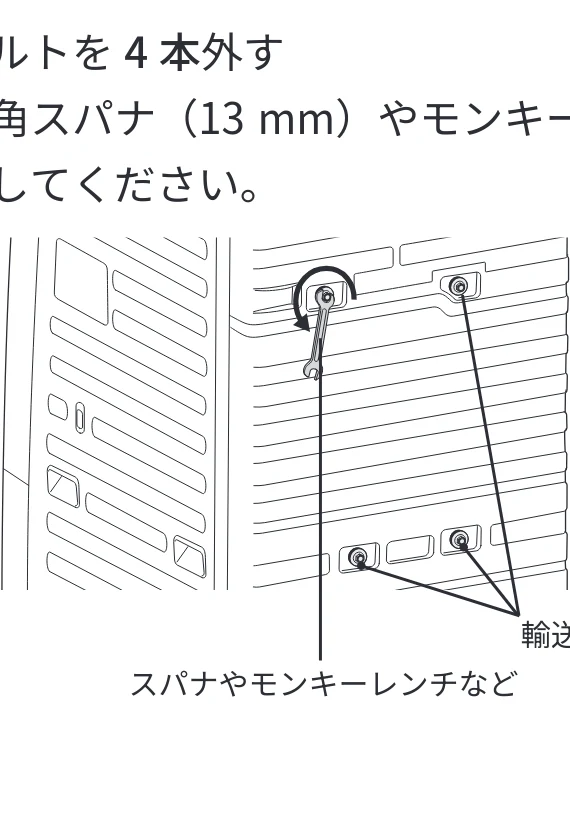

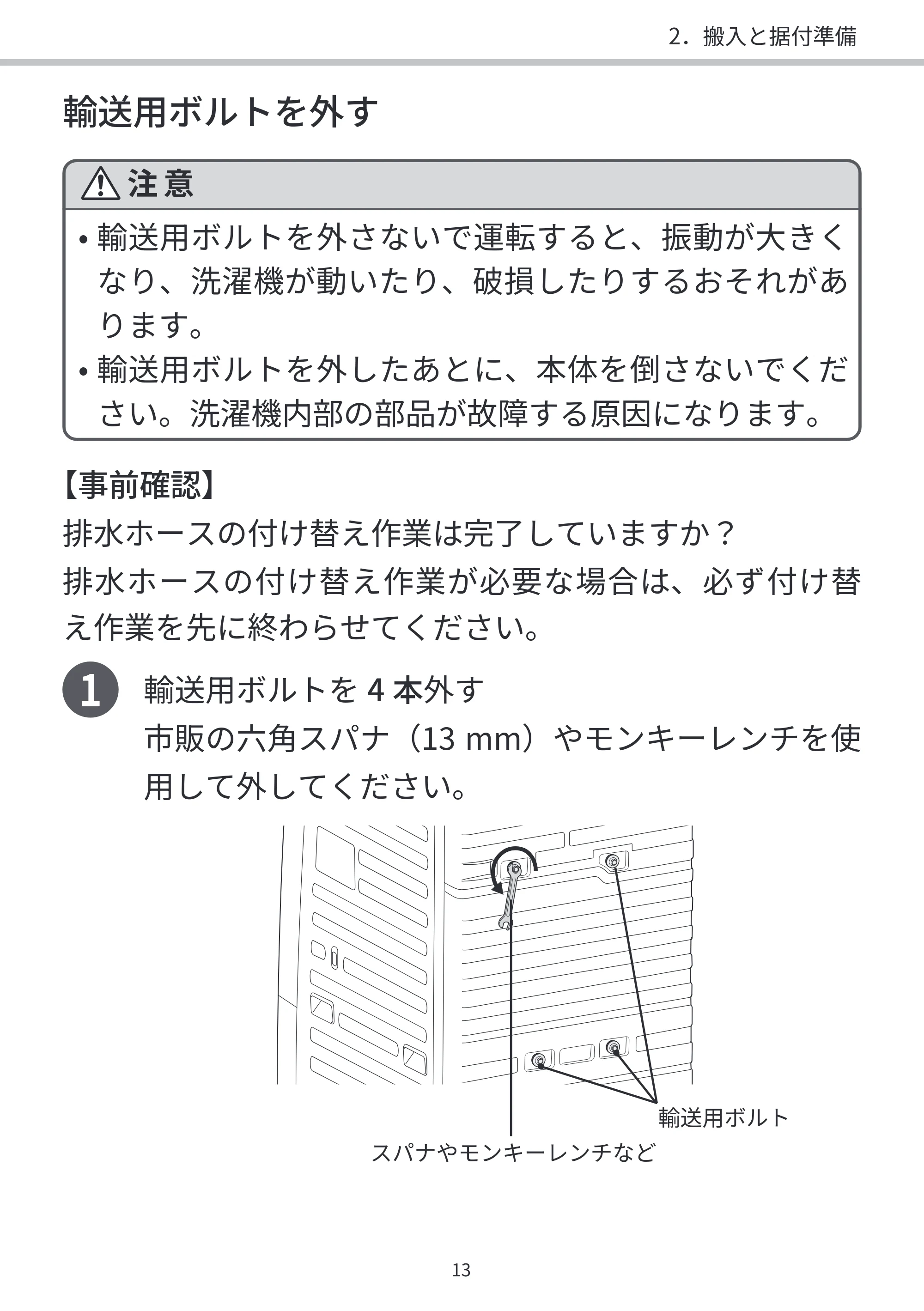

1 輸送用ボルトを4 本外す p.13

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 1 輸送用ボルトを4 本外す — 原本ページ — 13ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 1 輸送用ボルトを4 本外す — 原本ページ — 13ページ画像を保存

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 1 輸送用ボルトを4 本外す — 図版 13-1 — 13ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 1 輸送用ボルトを4 本外す — 図版 13-1 — 13ページ画像を保存

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 1 輸送用ボルトを4 本外す — 図版 13-2 — 13ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 1 輸送用ボルトを4 本外す — 図版 13-2 — 13ページ画像を保存

PDFの 13 ページを開く

2 付属品のカバーを取り付ける p.14

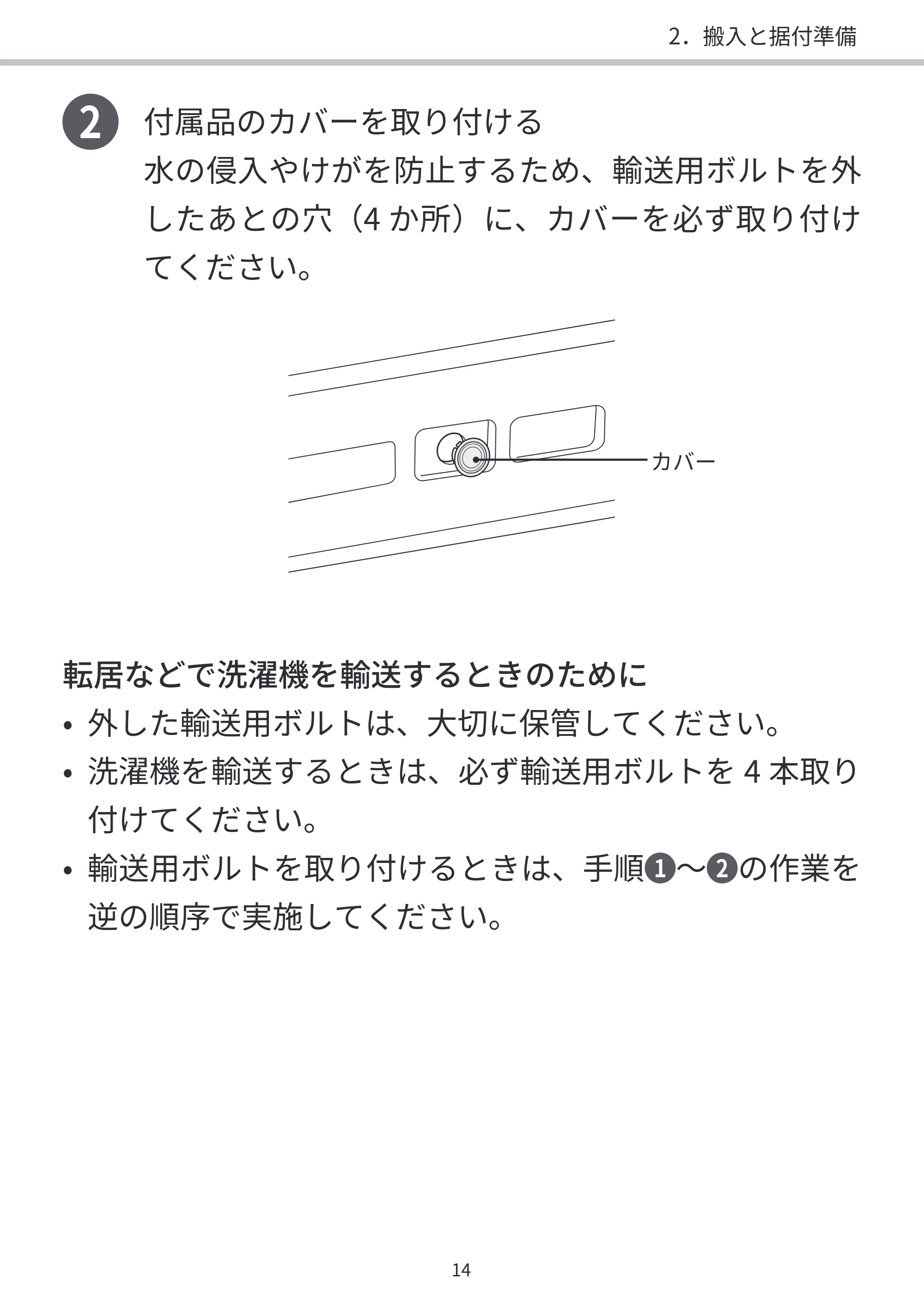

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 2 付属品のカバーを取り付ける — 原本ページ — 14ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 2 付属品のカバーを取り付ける — 原本ページ — 14ページ画像を保存

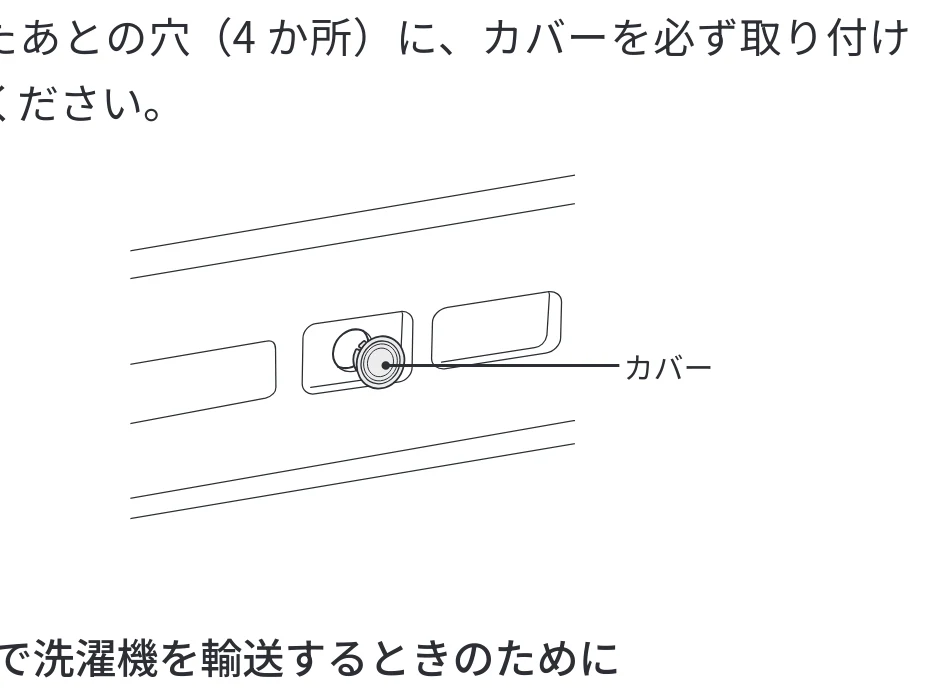

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 2 付属品のカバーを取り付ける — 図版 14-1 — 14ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 2 付属品のカバーを取り付ける — 図版 14-1 — 14ページ画像を保存

PDFの 14 ページを開く

3．排水まわりの接続 p.15

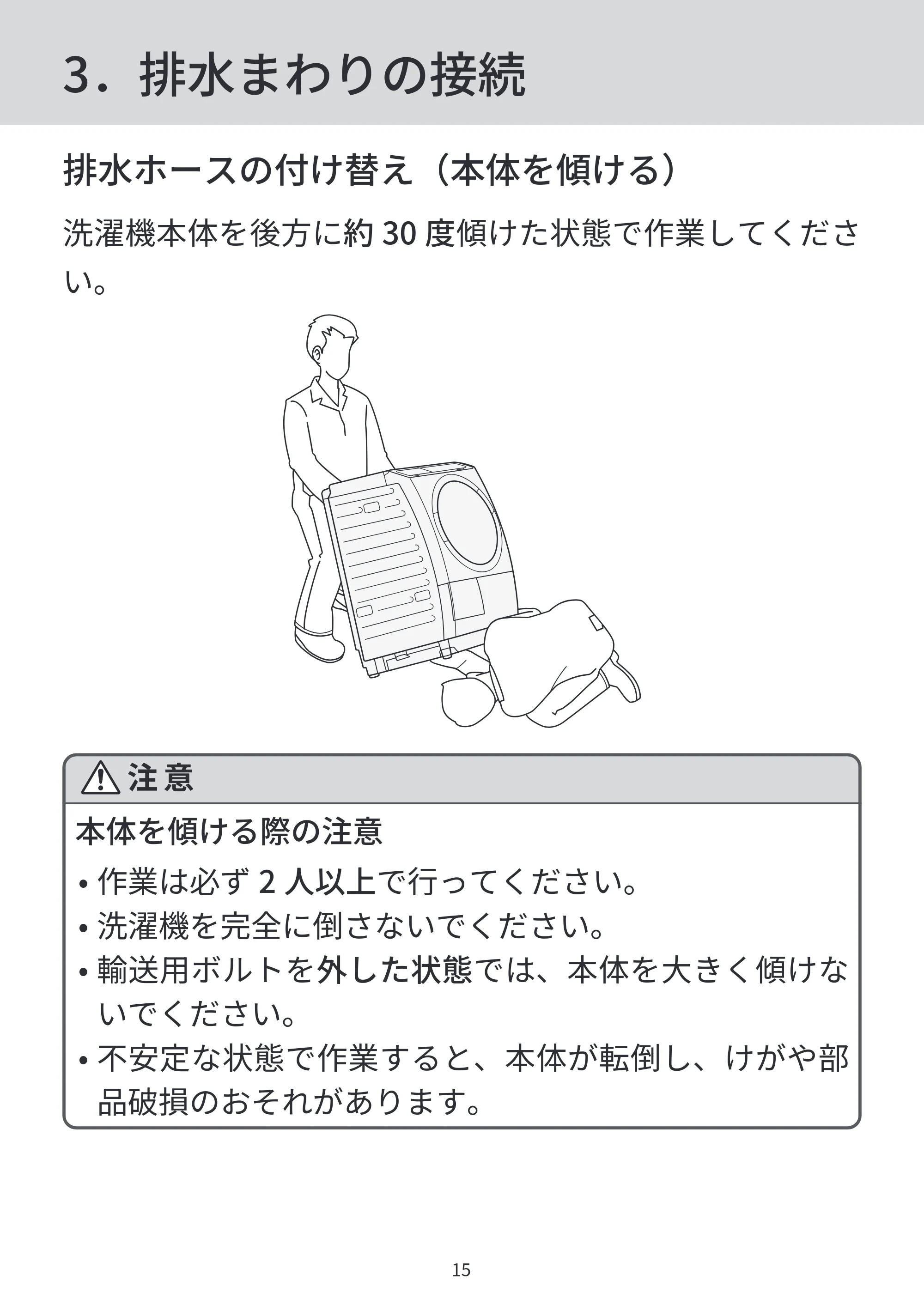

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 3．排水まわりの接続 — 原本ページ — 15ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 3．排水まわりの接続 — 原本ページ — 15ページ画像を保存

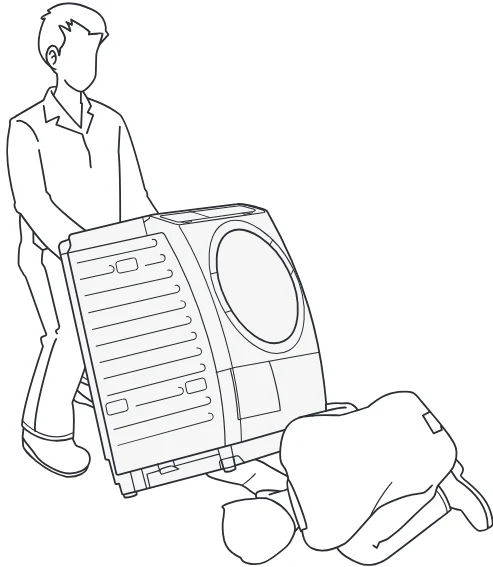

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 3．排水まわりの接続 — 図版 15-1 — 15ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 3．排水まわりの接続 — 図版 15-1 — 15ページ画像を保存

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 3．排水まわりの接続 — 図版 15-2 — 15ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 3．排水まわりの接続 — 図版 15-2 — 15ページ画像を保存

PDFの 15 ページを開く

排水ホースの付け替え p.16

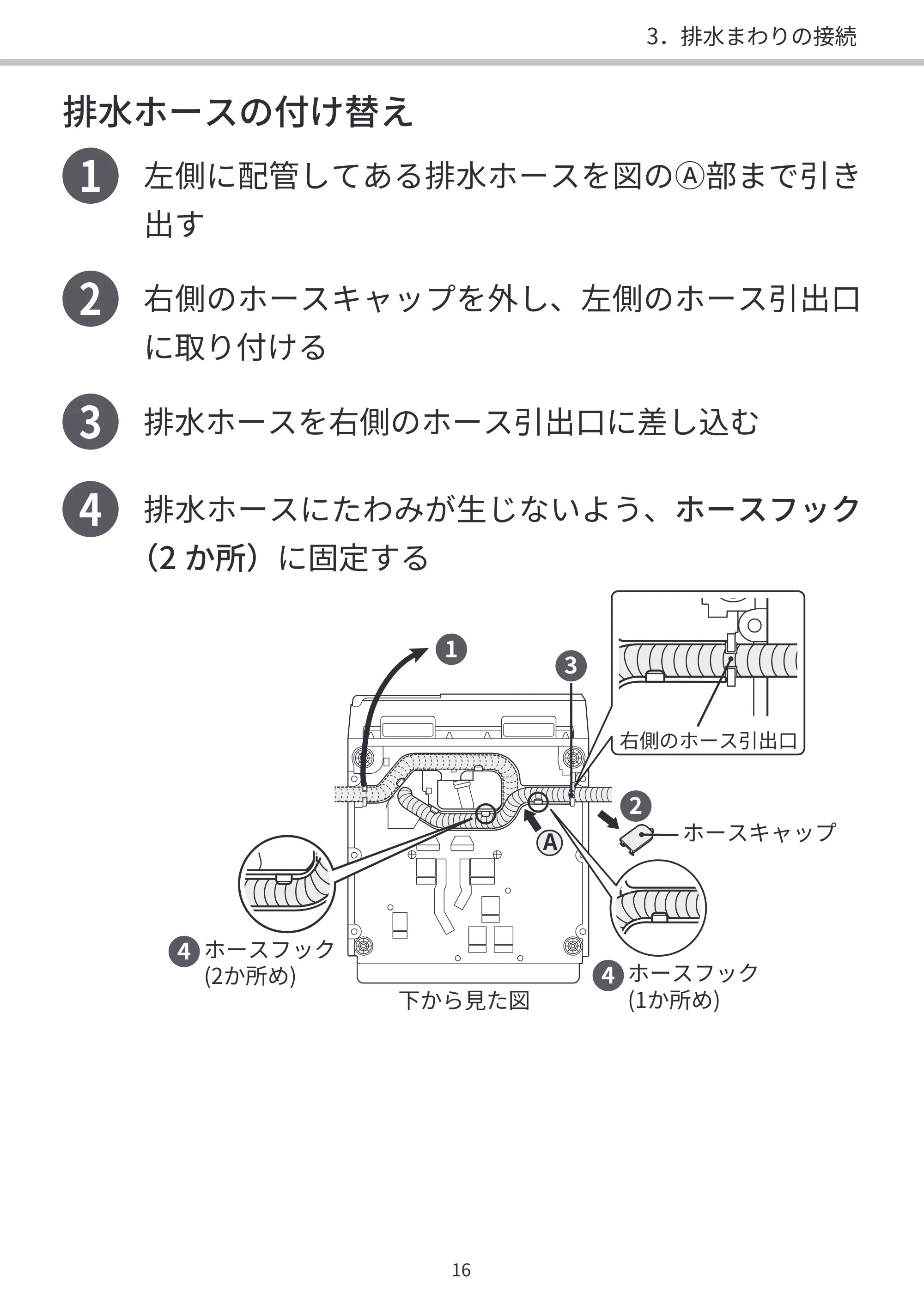

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 排水ホースの付け替え — 原本ページ — 16ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 排水ホースの付け替え — 原本ページ — 16ページ画像を保存

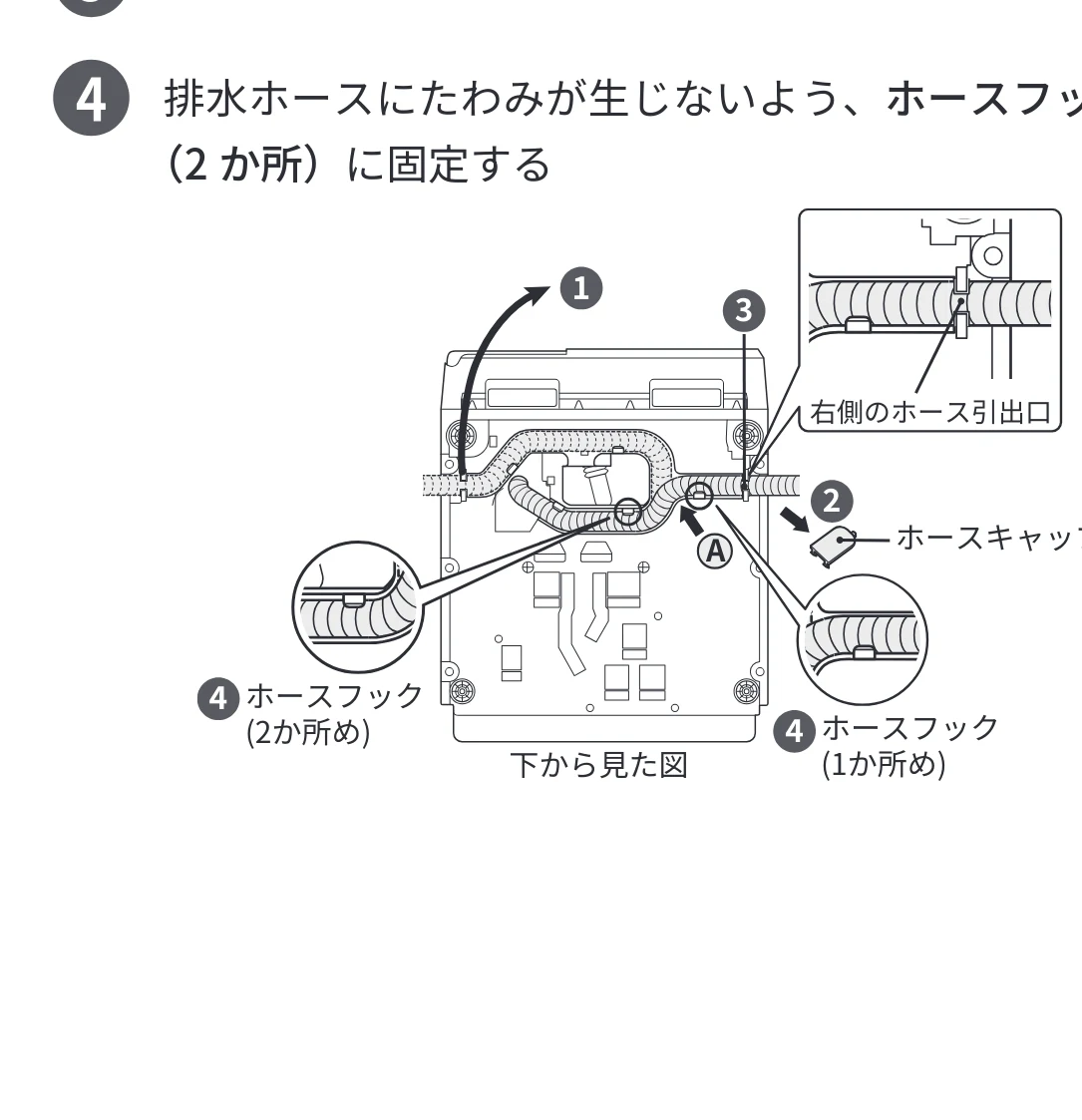

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 排水ホースの付け替え — 図版 16-1 — 16ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 排水ホースの付け替え — 図版 16-1 — 16ページ画像を保存

PDFの 16 ページを開く

排水ホースを排水口に差し込む p.17

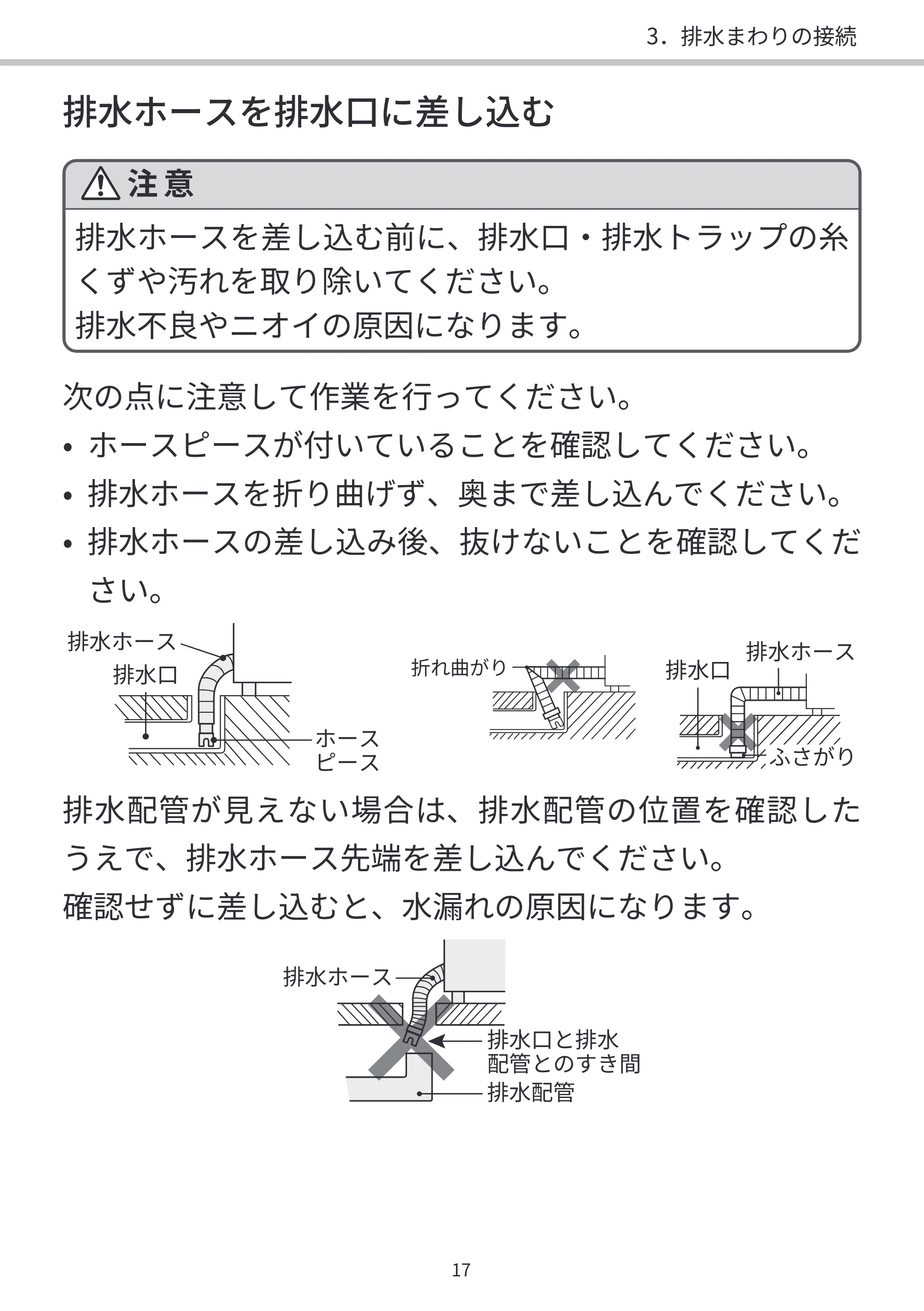

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 排水ホースを排水口に差し込む — 原本ページ — 17ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 排水ホースを排水口に差し込む — 原本ページ — 17ページ画像を保存

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 排水ホースを排水口に差し込む — 図版 17-1 — 17ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 排水ホースを排水口に差し込む — 図版 17-1 — 17ページ画像を保存

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 排水ホースを排水口に差し込む — 図版 17-2 — 17ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 排水ホースを排水口に差し込む — 図版 17-2 — 17ページ画像を保存

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 排水ホースを排水口に差し込む — 図版 17-3 — 17ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 排水ホースを排水口に差し込む — 図版 17-3 — 17ページ画像を保存

PDFの 17 ページを開く

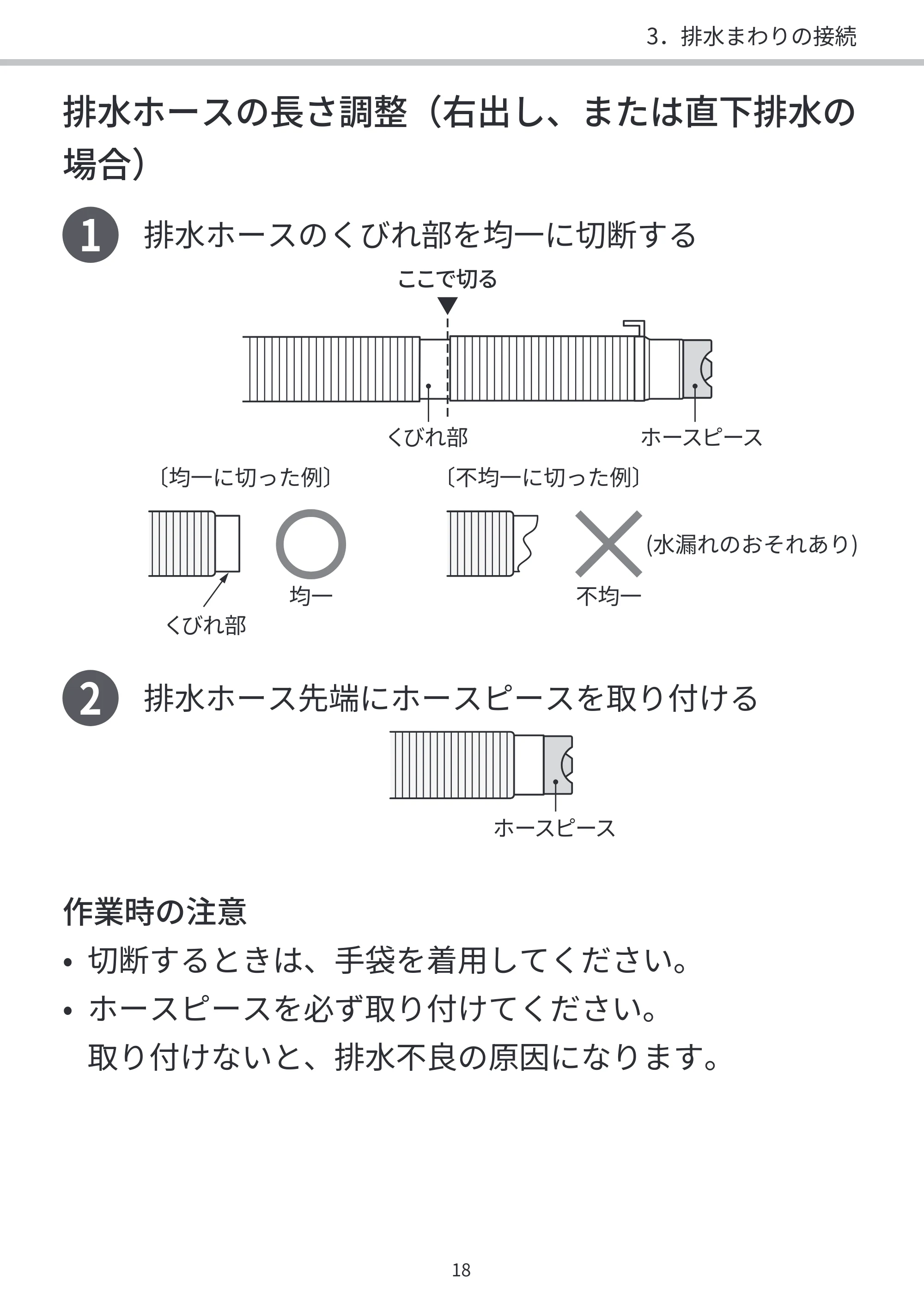

排水ホースの長さ調整（右出し、または直下排水の p.18

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 排水ホースの長さ調整（右出し、または直下排水の — 原本ページ — 18ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 排水ホースの長さ調整（右出し、または直下排水の — 原本ページ — 18ページ画像を保存

PDFの 18 ページを開く

19ページ p.19

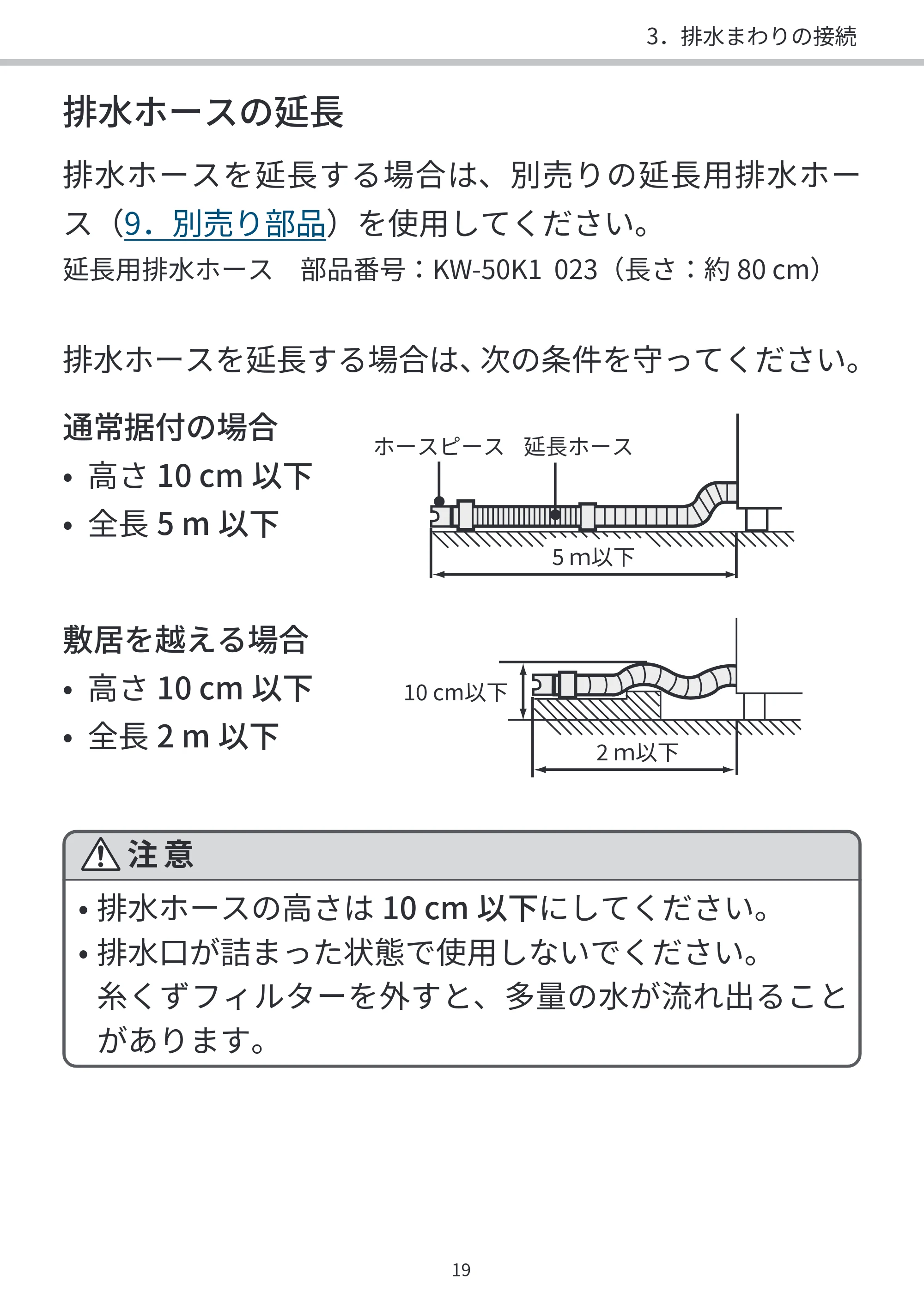

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 原本ページ — 19ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 原本ページ — 19ページ画像を保存

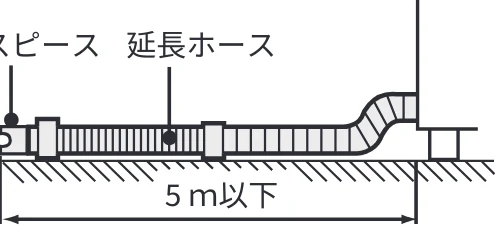

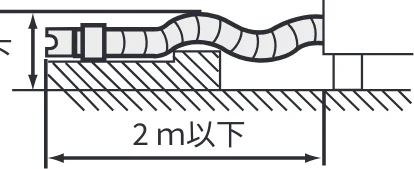

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 図版 19-1 — 19ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 図版 19-1 — 19ページ画像を保存

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 図版 19-2 — 19ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 図版 19-2 — 19ページ画像を保存

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 図版 19-3 — 19ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 図版 19-3 — 19ページ画像を保存

PDFの 19 ページを開く

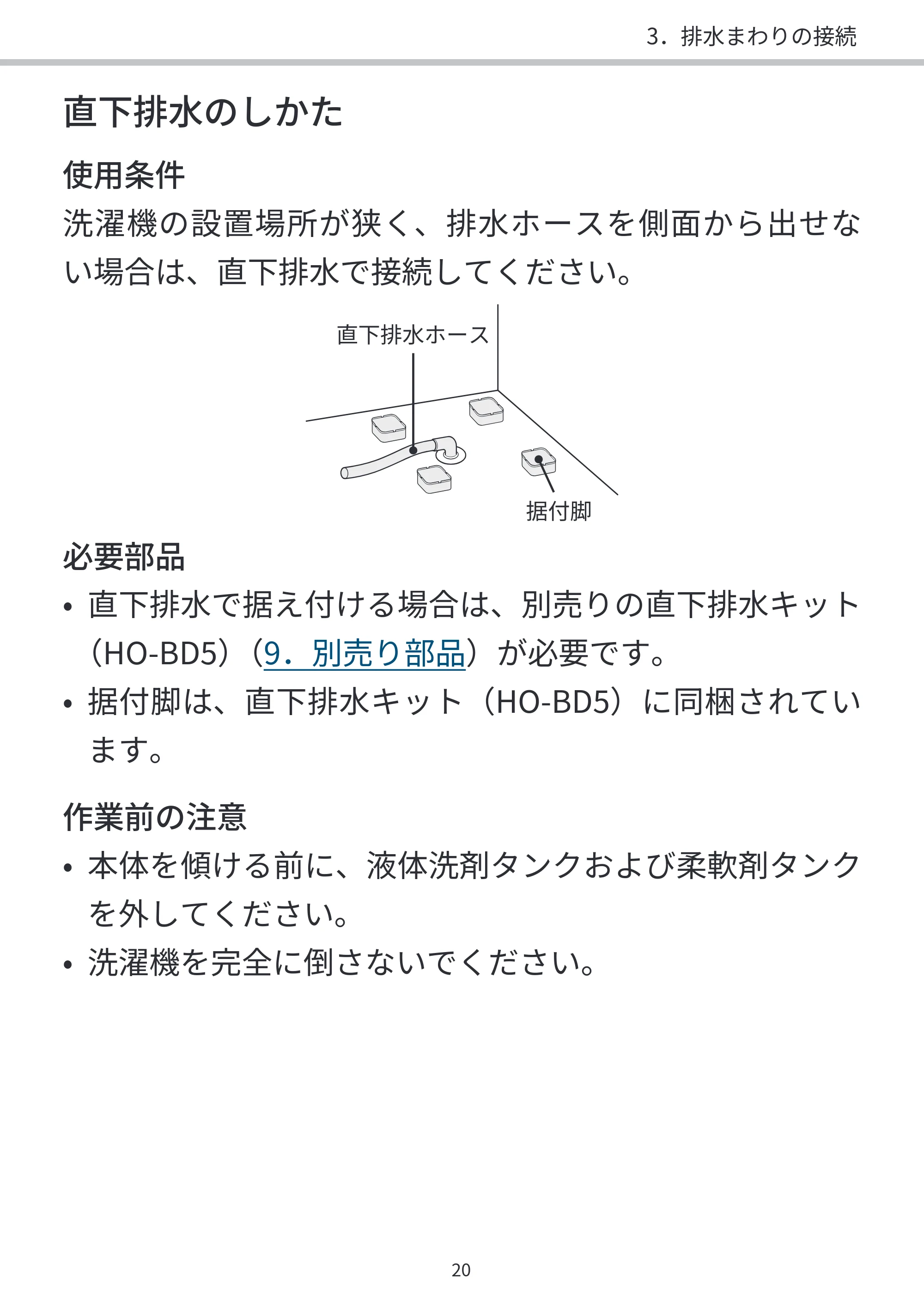

20ページ p.20

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 原本ページ — 20ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 原本ページ — 20ページ画像を保存

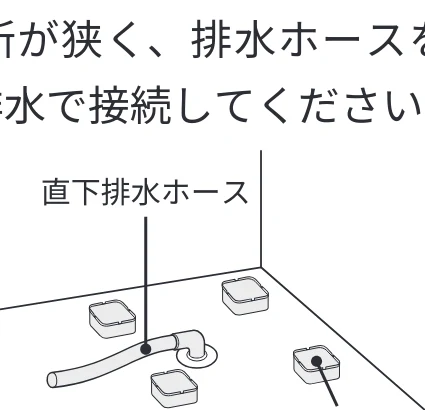

日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 図版 20-1 — 20ページ — 日立 BD-SVX120PL / BD-SVX120PR / BD-STX130PL 据付説明書 — 図版 20-1 — 20ページ画像を保存

PDFの 20 ページを開く
