ユーザーズガイド 2011年10月27日掲載（PDF：23.2MB）LBP5610

JPN
ユーザーズガイドユーザーズガイド
ご使用前に必ず本書をお読みください。
将来いつでも使用できるように大切に保管してください。
レーザビームプリンタ

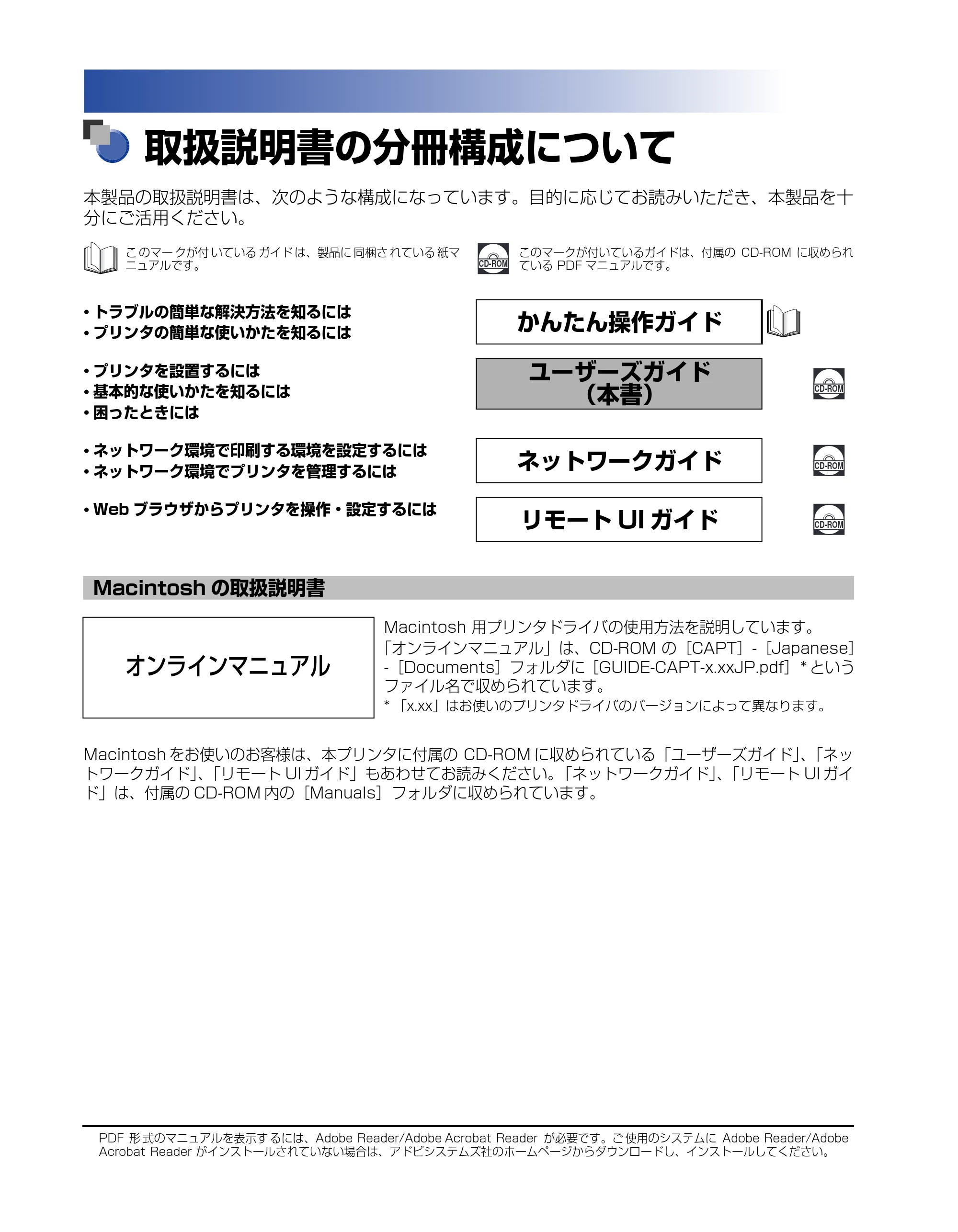

取扱説明書の分冊構成について
本製品の取扱説明書は、次のような構成になっています。目的に応じてお読みいただき、本製品を十
分にご活用ください。
Macintosh の取扱説明書
Macintosh をお使いのお客様は、本プリンタに付属の CD-ROM に収められている「ユーザーズガイド」、「ネッ
トワークガイド」、「リモート UI ガイド」もあわせてお読みください。「ネットワークガイド」、「リモート UI ガイ
ド」は、付属の CD-ROM 内の［Manuals］フォルダに収められています。
こ のマー クが付 いている ガイド は、製品に 同梱さ れている 紙マ
ニュアルです。 CD-ROM
このマークが付いているガイドは、付属の CD-ROM に収められ
ている PDF マニュアルです。

• トラブルの簡単な解決方法を知るには
• プリンタの簡単な使いかたを知るには

かんたん操作ガイド

• プリンタを設置するには
• 基本的な使いかたを知るには
• 困ったときには

ユーザーズガイド
（本書）
CD-ROM

• ネットワーク環境で印刷する環境を設定するには
• ネットワーク環境でプリンタを管理するには

ネットワークガイド CD-ROM

• Web ブラウザからプリンタを操作・設定するには

リモート UI ガイド CD-ROM
オンラインマニュアル
Macintosh 用プリンタドライバの使用方法を説明しています。
「オンラインマニュアル」は、CD-ROM の［CAPT］-［Japanese］
-［Documents］フォルダに［GUIDE-CAPT-x.xxJP.pdf］* という
ファイル名で収められています。
* 「x.xx」はお使いのプリンタドライバのバージョンによって異なります。
PDF 形 式のマニュアルを表示す るには、Adobe Reader/Adobe Acrobat Reader が必要です。ご 使用のシステムに Adobe Reader/Adobe
Acrobat Reader がインストールされていない場合は、アドビシステムズ社のホームページからダウンロードし、インストールしてください。

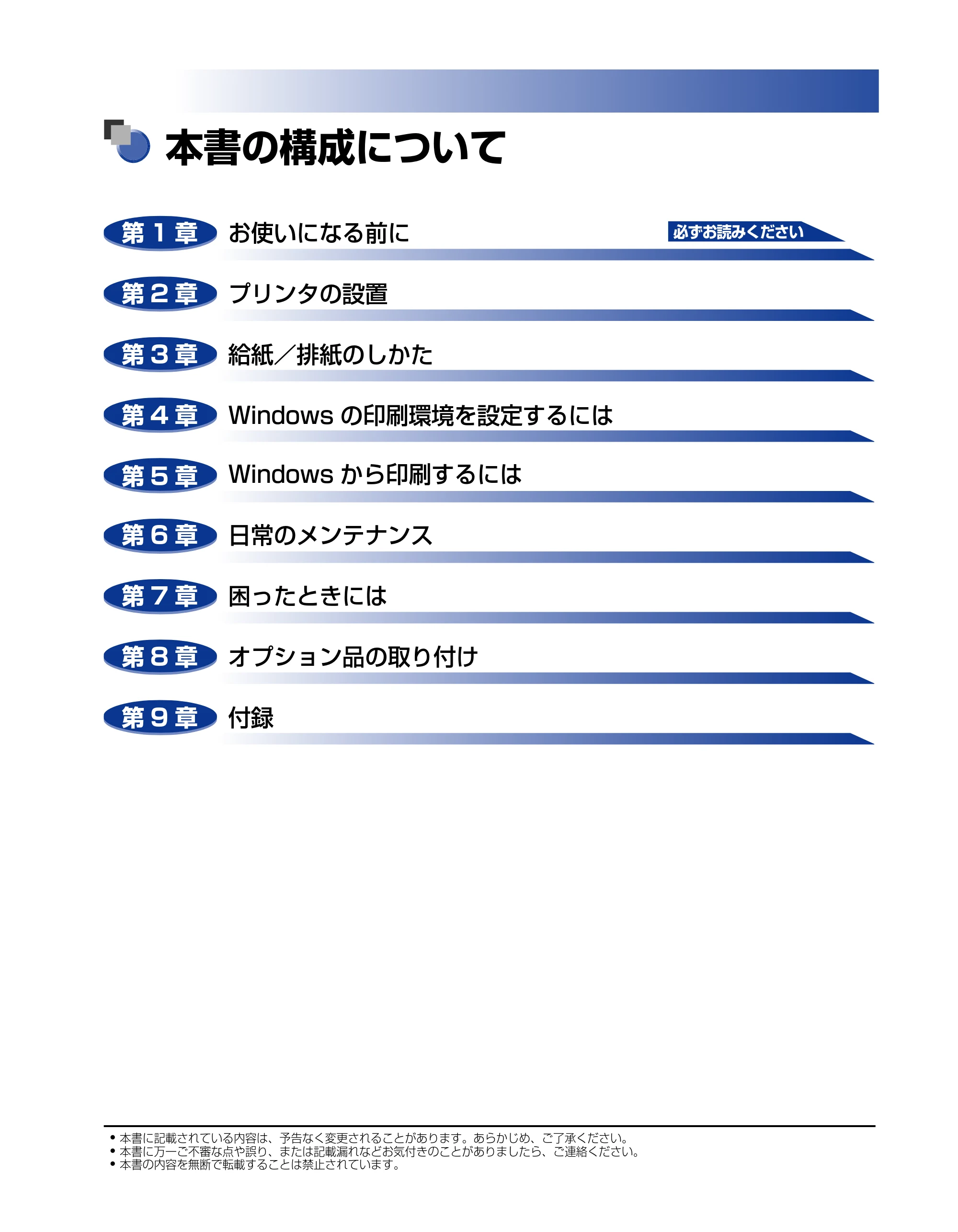

本書の構成について
お使いになる前に
プリンタの設置
給紙／排紙のしかた
Windows の印刷環境を設定するには
Windows から印刷するには
日常のメンテナンス

困ったときには

オプション品の取り付け
付録
第 1 章 必ずお読みください
第 2 章
第 3 章
第 4 章
第 5 章
第 6 章
第 7 章
第 8 章
第 9 章

• 本書に記載されている内容は、予告なく変更されることがあります。あらかじめ、ご了承ください。
• 本書に万一ご不審な点や誤り、または記載漏れなどお気付きのことがありましたら、ご連絡ください。
• 本書の内容を無断で転載することは禁止されています。

ii

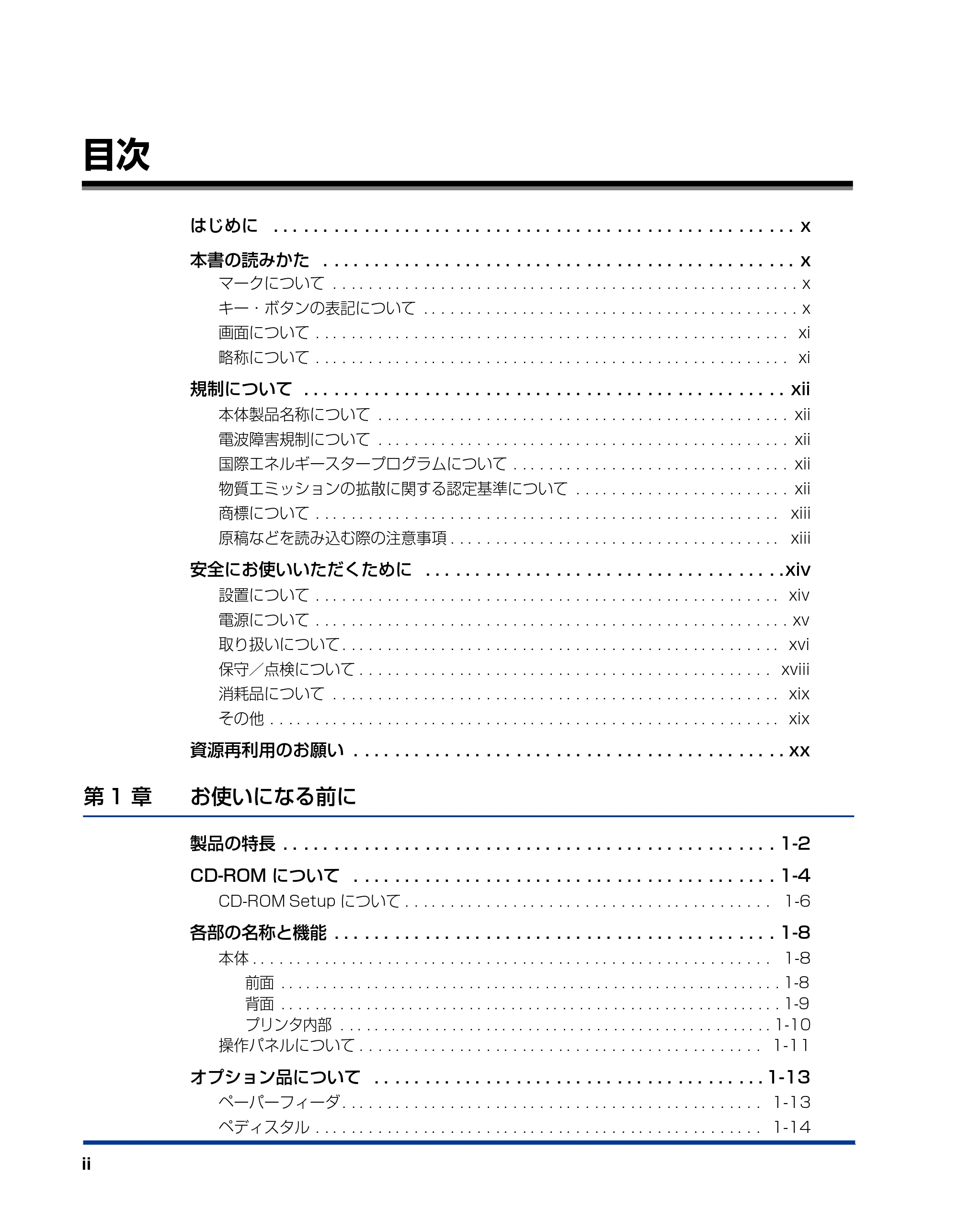

目次
はじめに . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . x

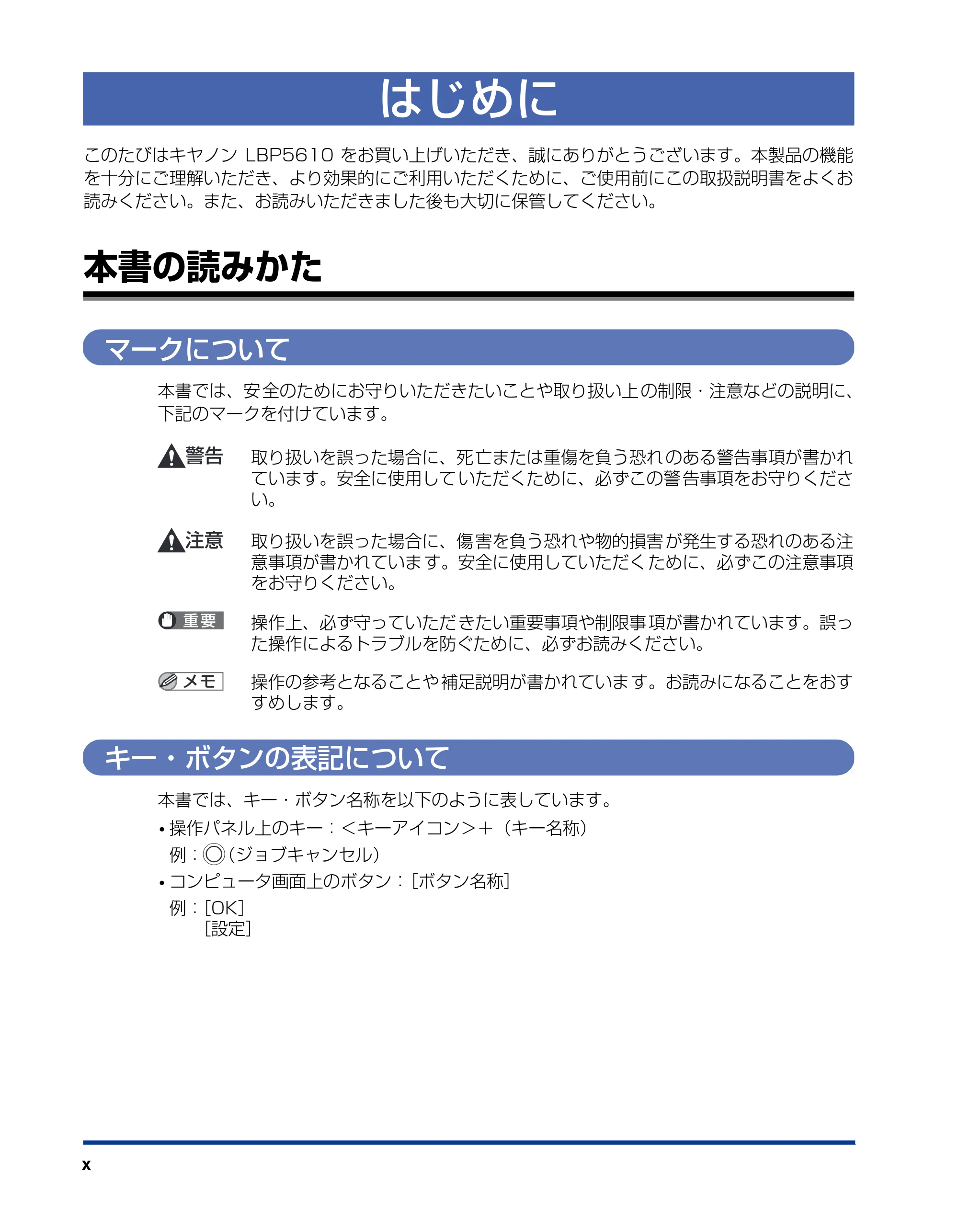

本書の読みかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . x
マークについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . x
キー・ボタンの表記について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . x
画面について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xi

略称について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xi

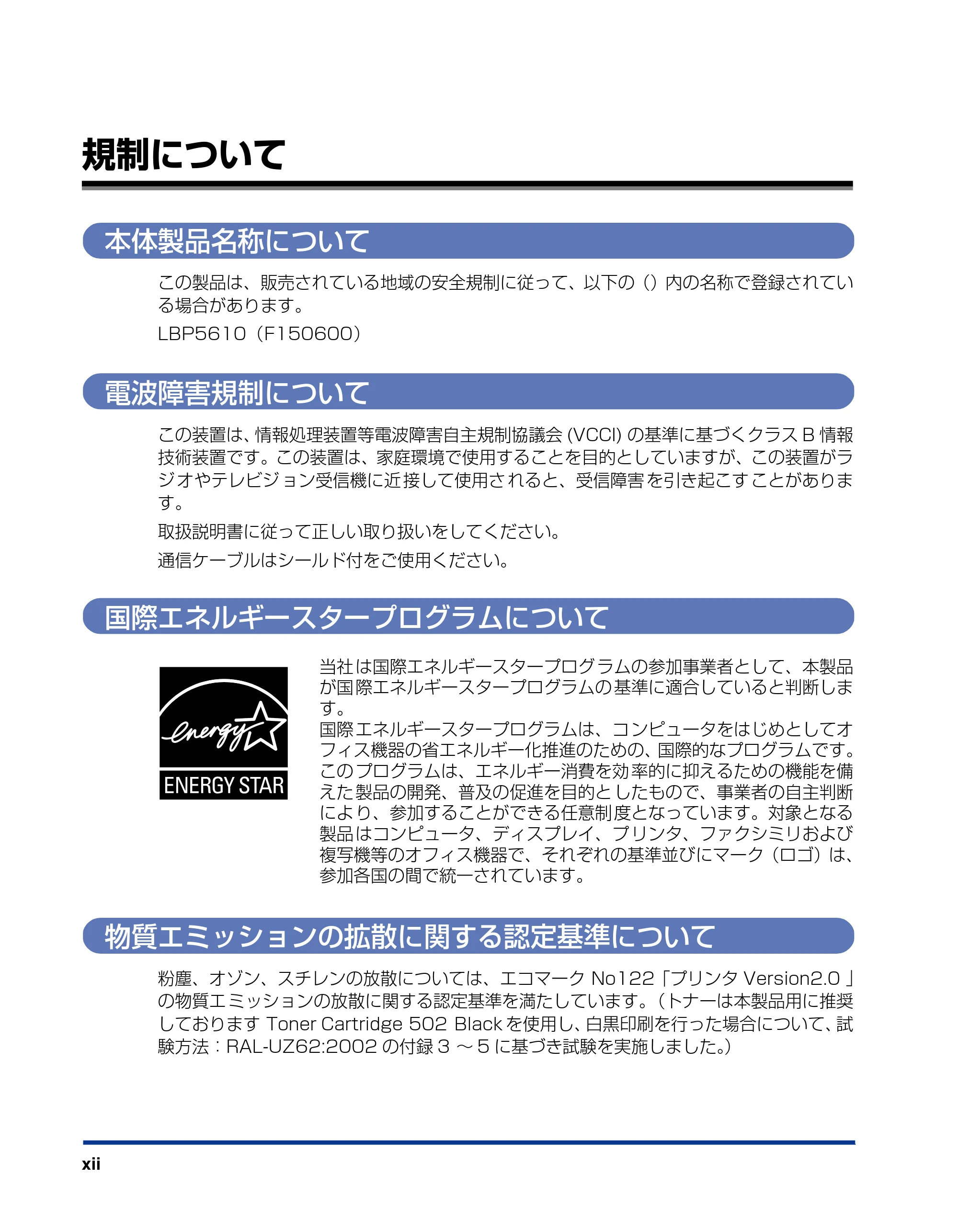

規制について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii
本体製品名称について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii
電波障害規制について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii
国際エネルギースタープログラムについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii

物質エミッションの拡散に関する認定基準について . . . . . . . . . . . . . . . . . . . . . . . . xii
商標について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xiii
原稿などを読み込む際の注意事項 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xiii
安全にお使いいただくために . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xiv
設置について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xiv

電源について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xv

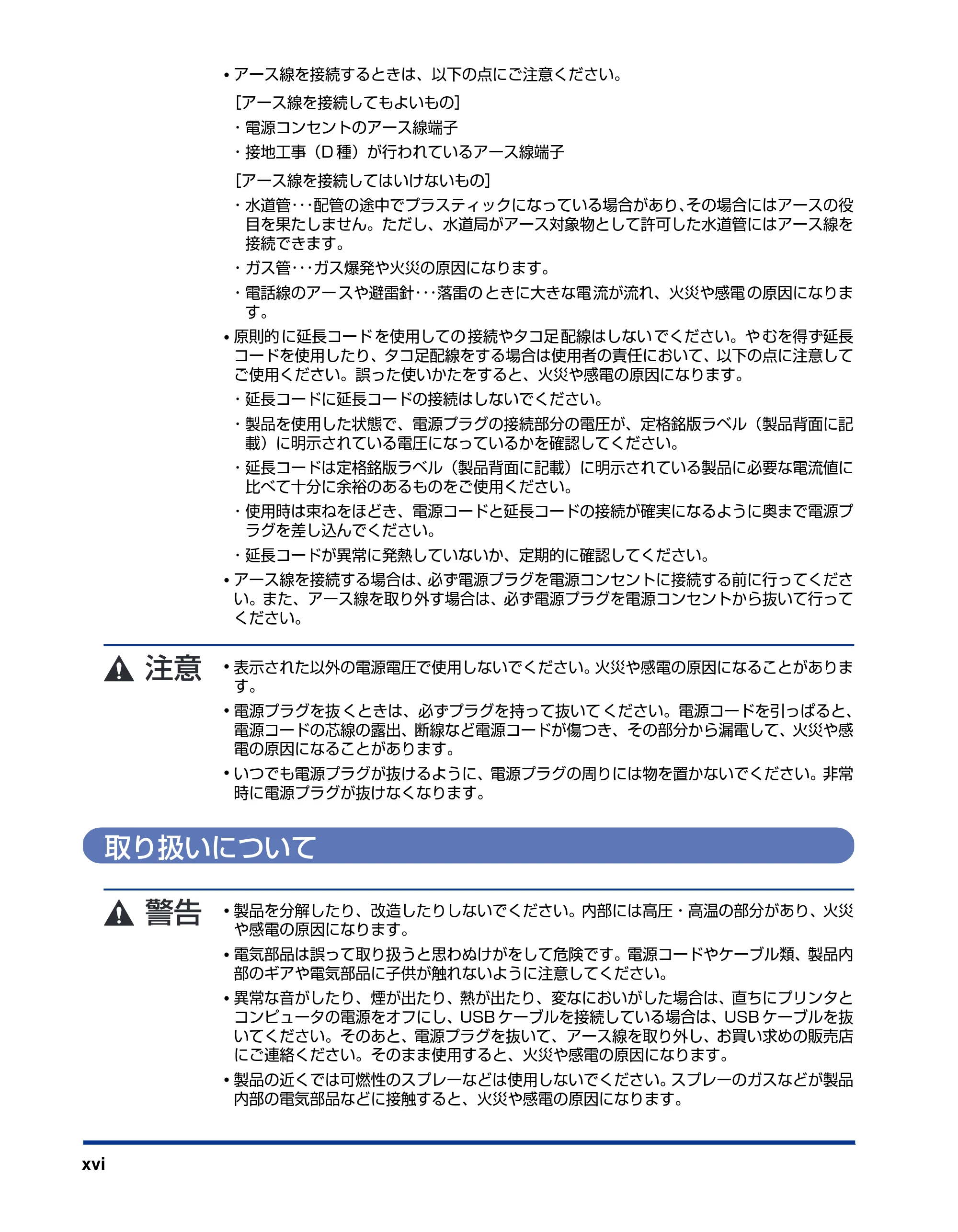

取り扱いについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xvi

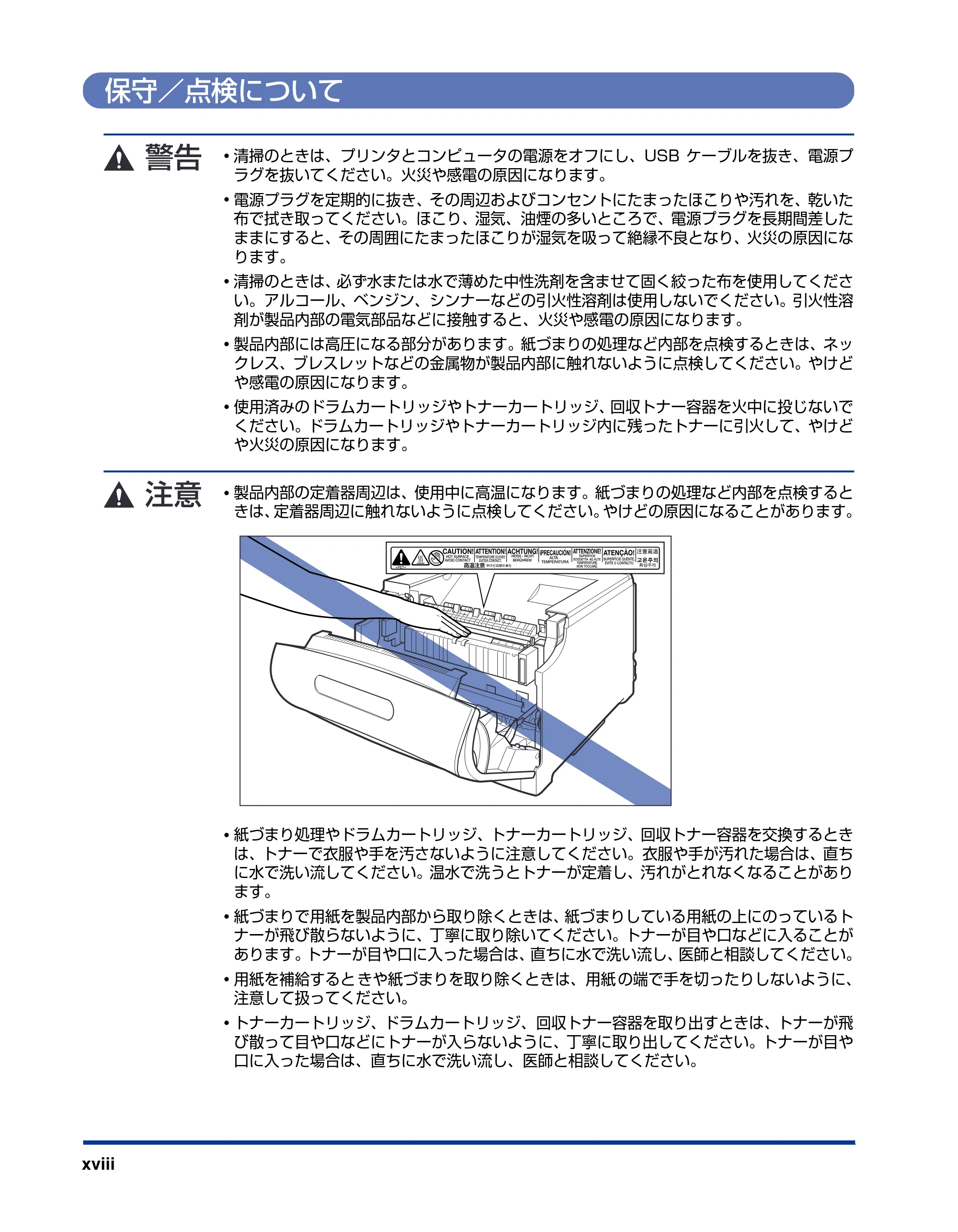

保守／点検について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xviii
消耗品について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xix
その他 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xix

資源再利用のお願い . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xx

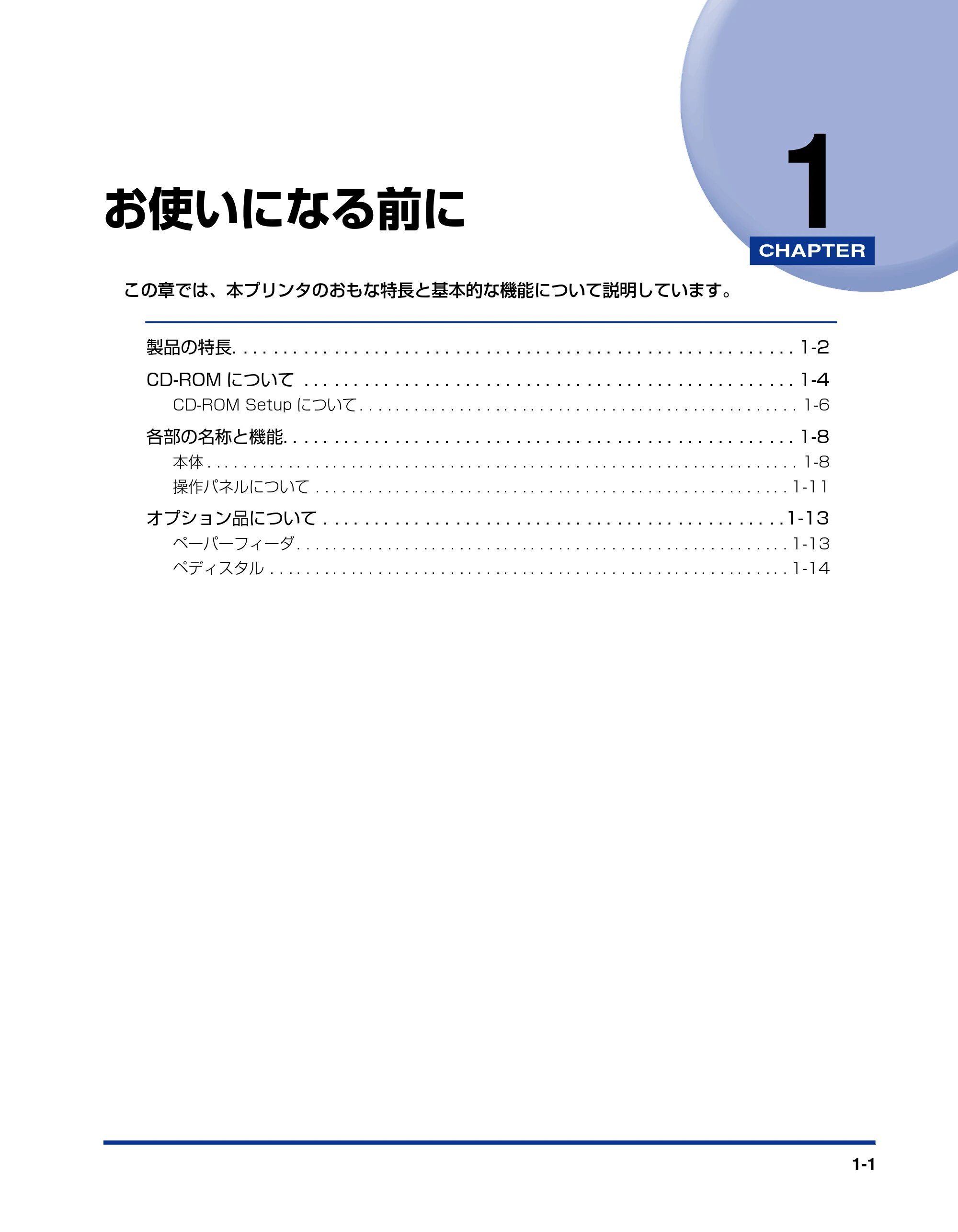

第 1 章 お使いになる前に
製品の特長 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

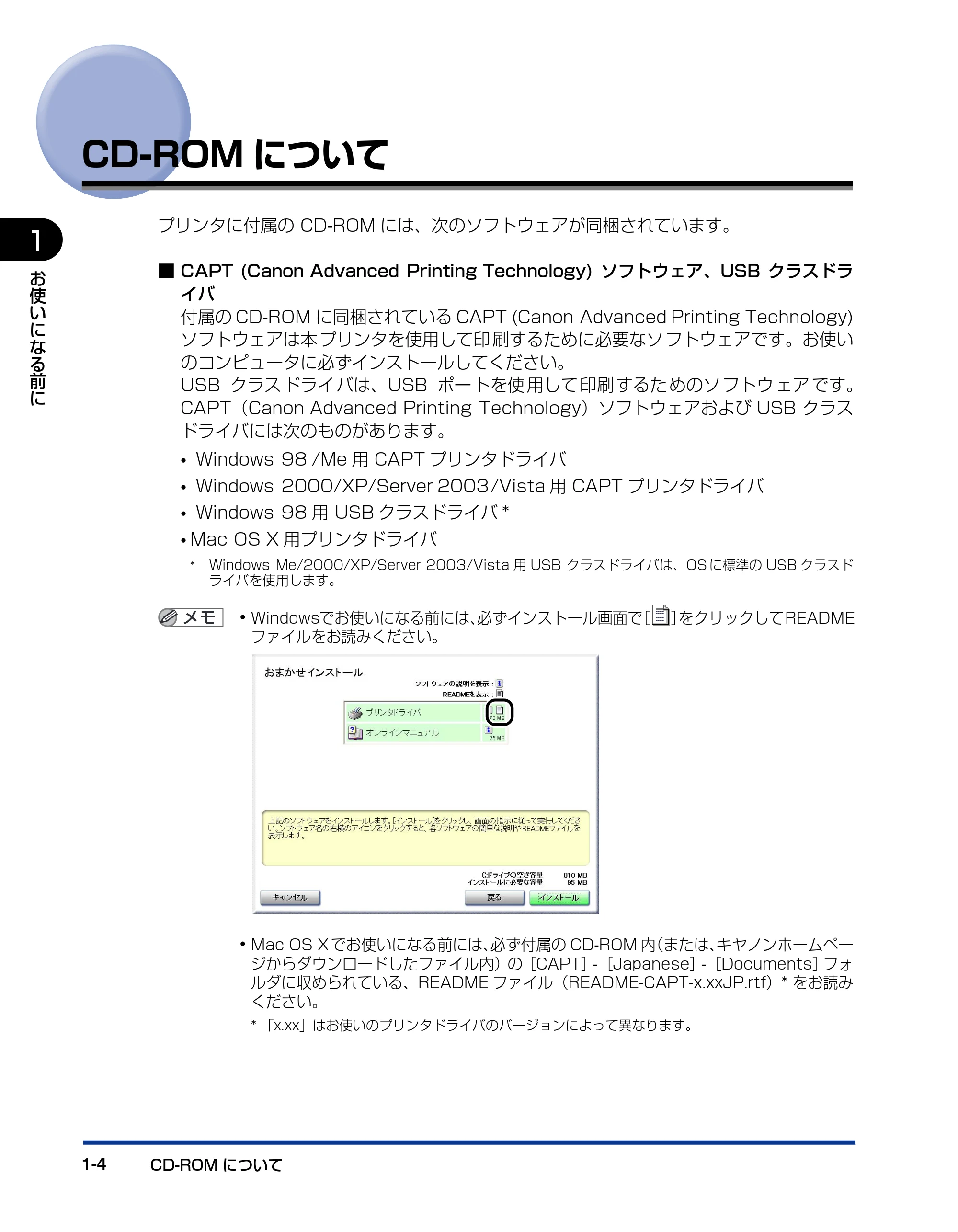

CD-ROM について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4
CD-ROM Setup について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6

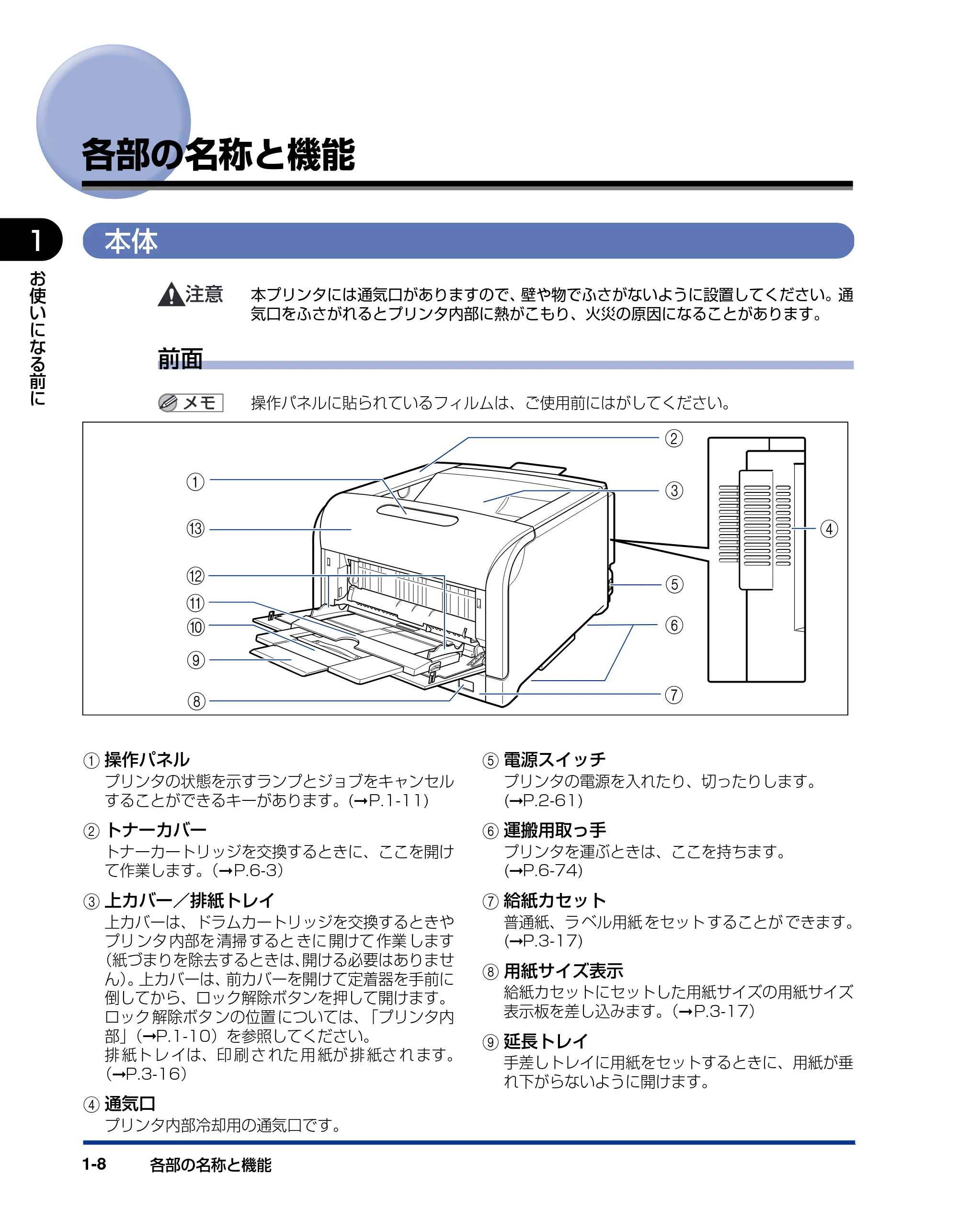

各部の名称と機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8

本体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8
前面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8
背面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9
プリンタ内部 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10

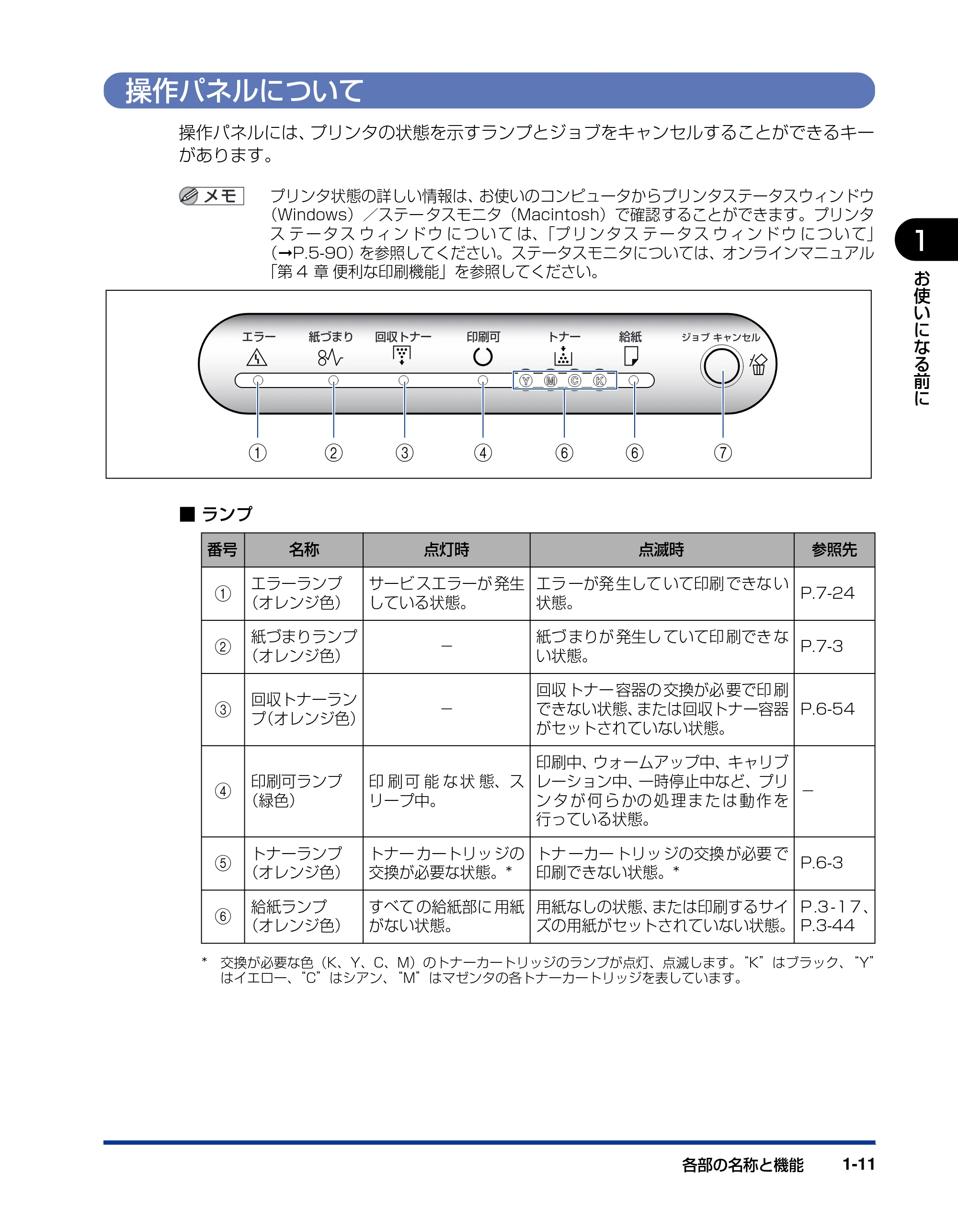

操作パネルについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-11
オプション品について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-13
ペーパーフィーダ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-13
ペディスタル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-14

iii
第 2 章 プリンタの設置
設置手順について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
設置場所について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
設置環境 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
温度／湿度条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-3
電源条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-3

設置条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-4

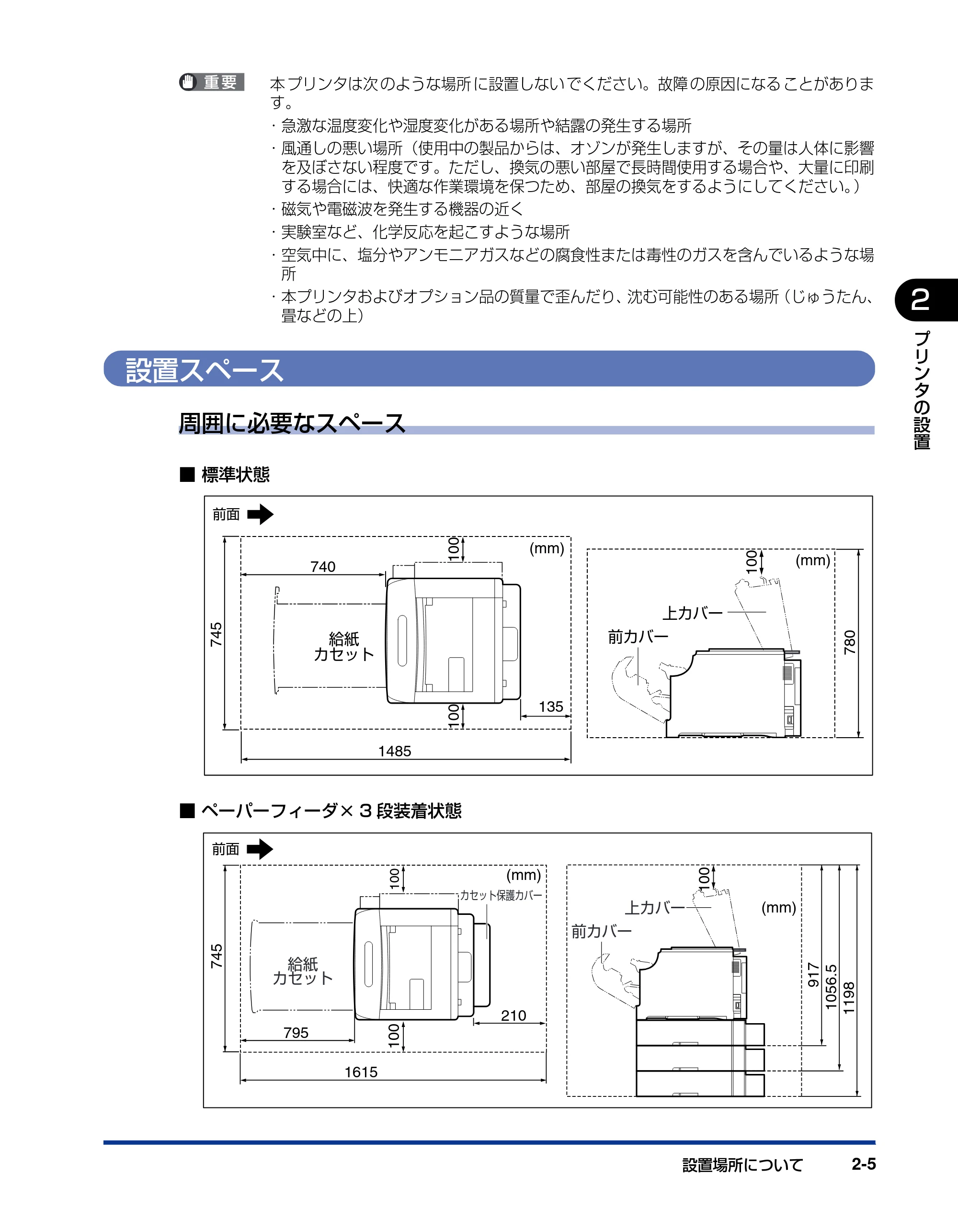

設置スペース . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5
周囲に必要なスペース . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-5
足の位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-7

パッケージの内容を確認する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9
設置場所に運び、プリンタの梱包材を取り外す . . . . . . . . . . . . . . . . . . . . . 2-10

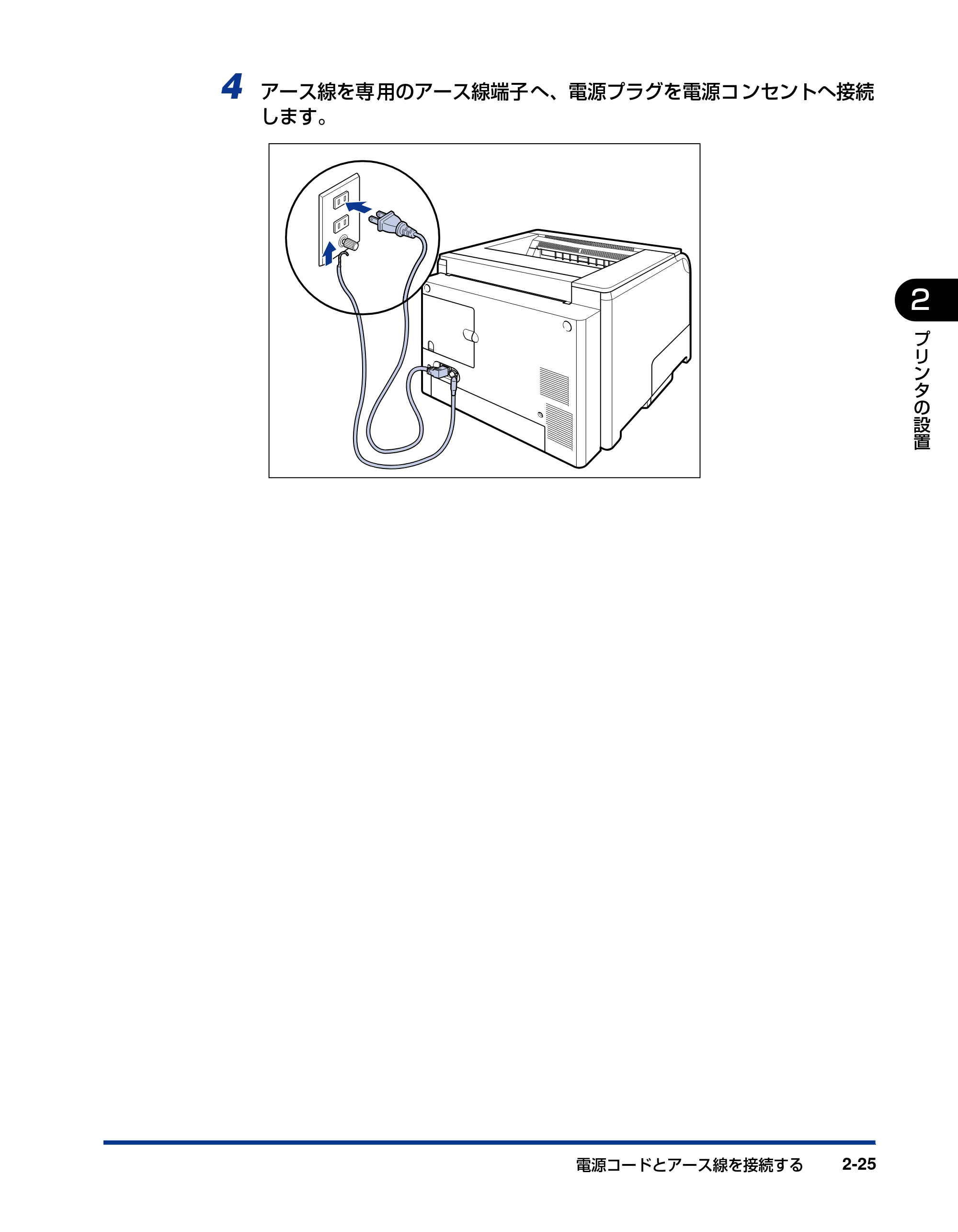

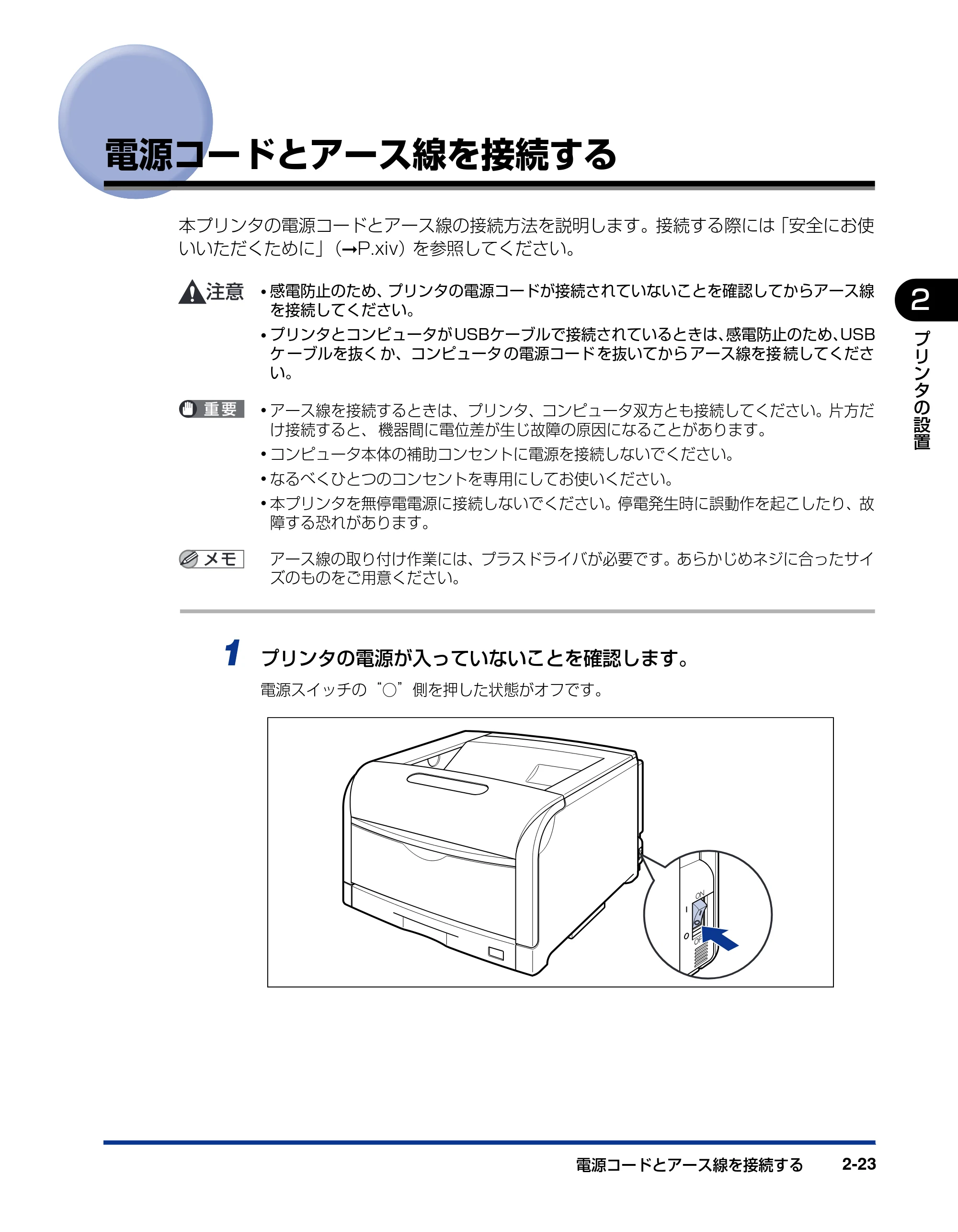

電源コードとアース線を接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-23
ドラムカートリッジをセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-26
ドラムカートリッジをセットするときのご注意 . . . . . . . . . . . . . . . . . . . . . . . . . 2-26
ドラムカートリッジのセット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-27

トナーカートリッジをセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-46
トナーカートリッジをセットするときのご注意 . . . . . . . . . . . . . . . . . . . . . . . . . 2-46
トナーカートリッジのセット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-46
用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-52
コンピュータと接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-53
USB ケーブルで接続する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-53

USB ケーブルを接続するときのご注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-53
USB ケーブルを接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-54
LAN ケーブルで接続する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-56
LAN ケーブルを接続するときのご注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-56
LAN ケーブルを接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-57

印刷環境を設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-60
電源を入れる／切る . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-61
電源を入れる . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-61
電源を切る . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-62
消費電力の節約（ スリープモード）について . . . . . . . . . . . . . . . . . . . . . . . . . . 2-63

第 3 章 給紙／排紙のしかた
用紙について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
使用できる用紙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-2
用紙タイプ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-3

用紙サイズの略号について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-6

iv
印刷できる範囲 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6
使用できない用紙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8
用紙の保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
プリントの保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10
給紙部について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11

給紙部の種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11
給紙部の積載枚数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12
給紙部の選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
手差しトレイや給紙カセットの取り扱いのご注意 . . . . . . . . . . . . . . . . . . . . . . . 3-15
排紙先について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16

排紙トレイ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
排紙先の積載枚数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
給紙カセットに用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17
カセット 1 に用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17
カセット 2、カセット 3、カセット 4 に定形の用紙をセットする . . . . . . . . . . . 3-24

カセット 2、カセット 3、カセット 4 にユーザ定義用紙をセットする . . . . . . . 3-33
手差しトレイに用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-44
用紙（はがき、封筒以外）をセットする場合. . . . . . . . . . . . . . . . . . . . . . . . . . . 3-45
はがき、封筒をセットする場合. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-49
ユーザ定義用紙（不定形用紙）をセットする場合 . . . . . . . . . . . . . . . . . . . . . . . 3-55
プリンタドライバの設定をして印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . 3-62

両面に印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-68
自動で両面に印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-68
手動で両面に印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-73
用紙のセット向きについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-78
第 4 章 Windows の印刷環境を設定するには
必要なシステム環境 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2

ソフトウェアをインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4
CD-ROM からインストールする. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5
プラグアンドプレイでインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13
Windows Vista の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13
Windows XP/Server 2003 の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-20

Windows 2000 の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-25
Windows 98/Me の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-31
［プリンタと FAX］または［プリンタ］フォルダからインストールする . . . . . . 4-41
Windows Vista の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-41
Windows XP/Server 2003 の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-46

Windows 2000 の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-52
Windows 98/Me の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-57

v
インストールが完了すると . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-62
Windows Vista の場合. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-62
Windows XP/Server 2003 の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-63
Windows 98/Me/2000 の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-64
プリンタステータスプリントを印刷して動作を確認する . . . . . . . . . . . . . . 4-65
プリンタの共有機能を使用してネットワーク上のコンピュータから印刷する . . . . 4-68

プリントサーバの設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-69
クライアントへのインストール . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-78
CD-ROM Setup からインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-79
［プリンタと FAX］または［プリンタ］フォルダからインストールする . . . . . . . 4-86
［エクスプローラ］からインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-90
ソフトウェアのアンインストール . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-91

第 5 章 Windows から印刷するには
印刷前のプリンタ情報設定（オプション品の設定） . . . . . . . . . . . . . . . . . . . 5-3
アプリケーションソフトから印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-5
印刷条件を設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9
［ドキュメントプロパティ］ ダイアログボックスを表示する . . . . . . . . . . . . . . . . . 5-9
アプリケーションソフトから表示する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-9
［プリンタと FAX］または［プリンタ］フォルダから表示する . . . . . . . . . . . . . . 5-11

［プリンタプロパティ］ ダイアログボックスを表示する. . . . . . . . . . . . . . . . . . . 5-12
印刷を中止／一時停止／再開する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-14
プリンタステータスウィンドウで印刷を中止／一時停止／再開する . . . . . . . . . 5-14
ジョブキャンセルキーでジョブをキャンセルする . . . . . . . . . . . . . . . . . . . . . . . 5-16
いろいろな印刷機能を使用する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-17
こんなことができます . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-17

プリンタドライバのページについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-24
［ページ設定］ページ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-25
［仕上げ］ページ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-30
［給紙］ページ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-35
［印刷品質］ページ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-37

［デバイスの設定］ページ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-43
［お気に入り］ページ（Windows 2000/XP/Server 2003/Vista のみ）. . . . 5-44
プレビュー画面について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-46
用紙 1 枚に複数ページを印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-47
拡大／縮小して印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-49
自動で倍率を設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-49

任意に倍率を設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-50
ポスター印刷を行う . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-51
スタンプを付けて印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-52
スタンプを付けて印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-52
スタンプを編集する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-53

vi

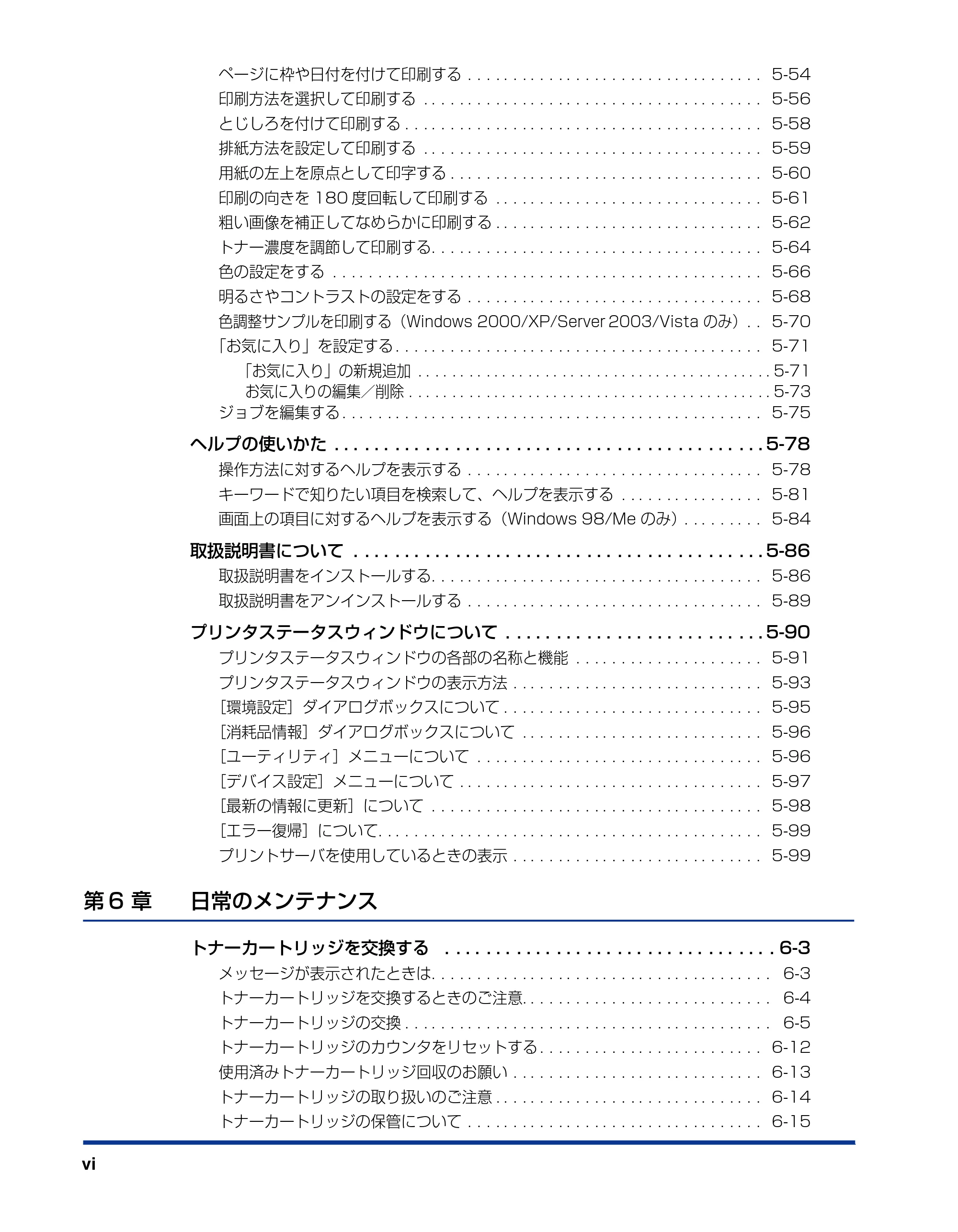

ページに枠や日付を付けて印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-54
印刷方法を選択して印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-56
とじしろを付けて印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-58
排紙方法を設定して印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-59
用紙の左上を原点として印字する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-60

印刷の向きを 180 度回転して印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-61
粗い画像を補正してなめらかに印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-62
トナー濃度を調節して印刷する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-64
色の設定をする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-66
明るさやコントラストの設定をする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-68

色調整サンプルを印刷する（Windows 2000/XP/Server 2003/Vista のみ） . . 5-70
「お気に入り」を設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-71
「お気に入り」の新規追加 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-71
お気に入りの編集／削除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-73
ジョブを編集する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-75

ヘルプの使いかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-78
操作方法に対するヘルプを表示する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-78
キーワードで知りたい項目を検索して、ヘルプを表示する . . . . . . . . . . . . . . . . 5-81
画面上の項目に対するヘルプを表示する（Windows 98/Me のみ）. . . . . . . . . 5-84
取扱説明書について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-86
取扱説明書をインストールする. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-86

取扱説明書をアンインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-89
プリンタステータスウィンドウについて . . . . . . . . . . . . . . . . . . . . . . . . . . 5-90
プリンタステータスウィンドウの各部の名称と機能 . . . . . . . . . . . . . . . . . . . . . 5-91
プリンタステータスウィンドウの表示方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-93
［環境設定］ダイアログボックスについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-95
［消耗品情報］ダイアログボックスについて . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-96

［ユーティリティ］メニューについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-96
［デバイス設定］メニューについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-97
［最新の情報に更新］について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-98
［エラー復帰］について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-99
プリントサーバを使用しているときの表示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-99
第 6 章 日常のメンテナンス

トナーカートリッジを交換する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3
メッセージが表示されたときは. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3
トナーカートリッジを交換するときのご注意. . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
トナーカートリッジの交換 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-5
トナーカートリッジのカウンタをリセットする . . . . . . . . . . . . . . . . . . . . . . . . . 6-12
使用済みトナーカートリッジ回収のお願い . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-13

トナーカートリッジの取り扱いのご注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-14
トナーカートリッジの保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-15

vii

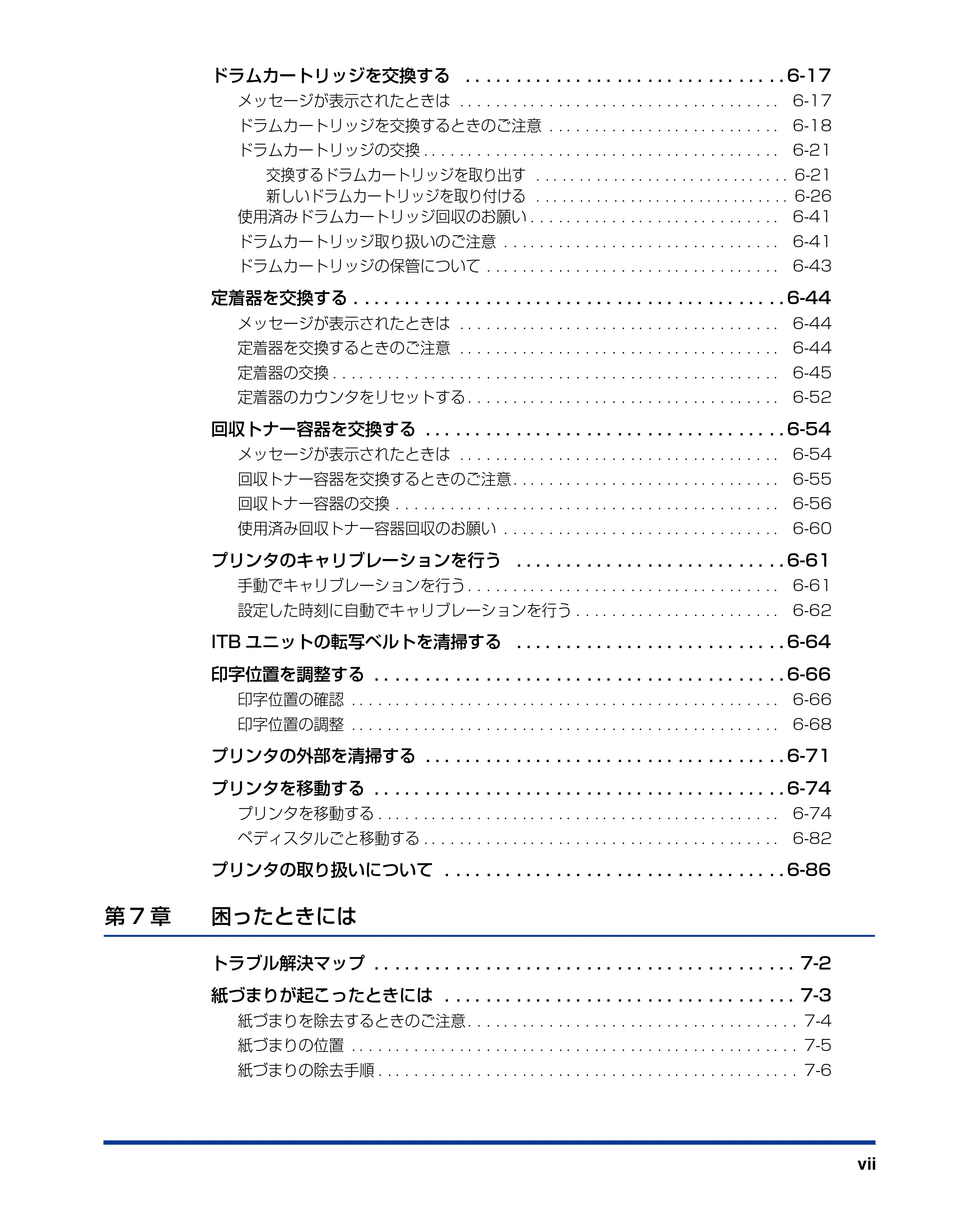

ドラムカートリッジを交換する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-17
メッセージが表示されたときは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-17
ドラムカートリッジを交換するときのご注意 . . . . . . . . . . . . . . . . . . . . . . . . . . 6-18
ドラムカートリッジの交換 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-21
交換するドラムカートリッジを取り出す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-21
新しいドラムカートリッジを取り付ける . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-26

使用済みドラムカートリッジ回収のお願い . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-41
ドラムカートリッジ取り扱いのご注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-41
ドラムカートリッジの保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-43
定着器を交換する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-44
メッセージが表示されたときは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-44
定着器を交換するときのご注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-44

定着器の交換 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-45
定着器のカウンタをリセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-52
回収トナー容器を交換する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-54
メッセージが表示されたときは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-54
回収トナー容器を交換するときのご注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-55

回収トナー容器の交換 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-56
使用済み回収トナー容器回収のお願い . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-60
プリンタのキャリブレーションを行う . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-61
手動でキャリブレーションを行う . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-61
設定した時刻に自動でキャリブレーションを行う . . . . . . . . . . . . . . . . . . . . . . . 6-62
ITB ユニットの転写ベルトを清掃する . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-64

印字位置を調整する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-66
印字位置の確認 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-66
印字位置の調整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-68
プリンタの外部を清掃する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-71
プリンタを移動する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-74

プリンタを移動する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-74
ペディスタルごと移動する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-82
プリンタの取り扱いについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-86
第 7 章 困ったときには
トラブル解決マップ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-2
紙づまりが起こったときには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-3

紙づまりを除去するときのご注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-4
紙づまりの位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-5
紙づまりの除去手順 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-6

viii

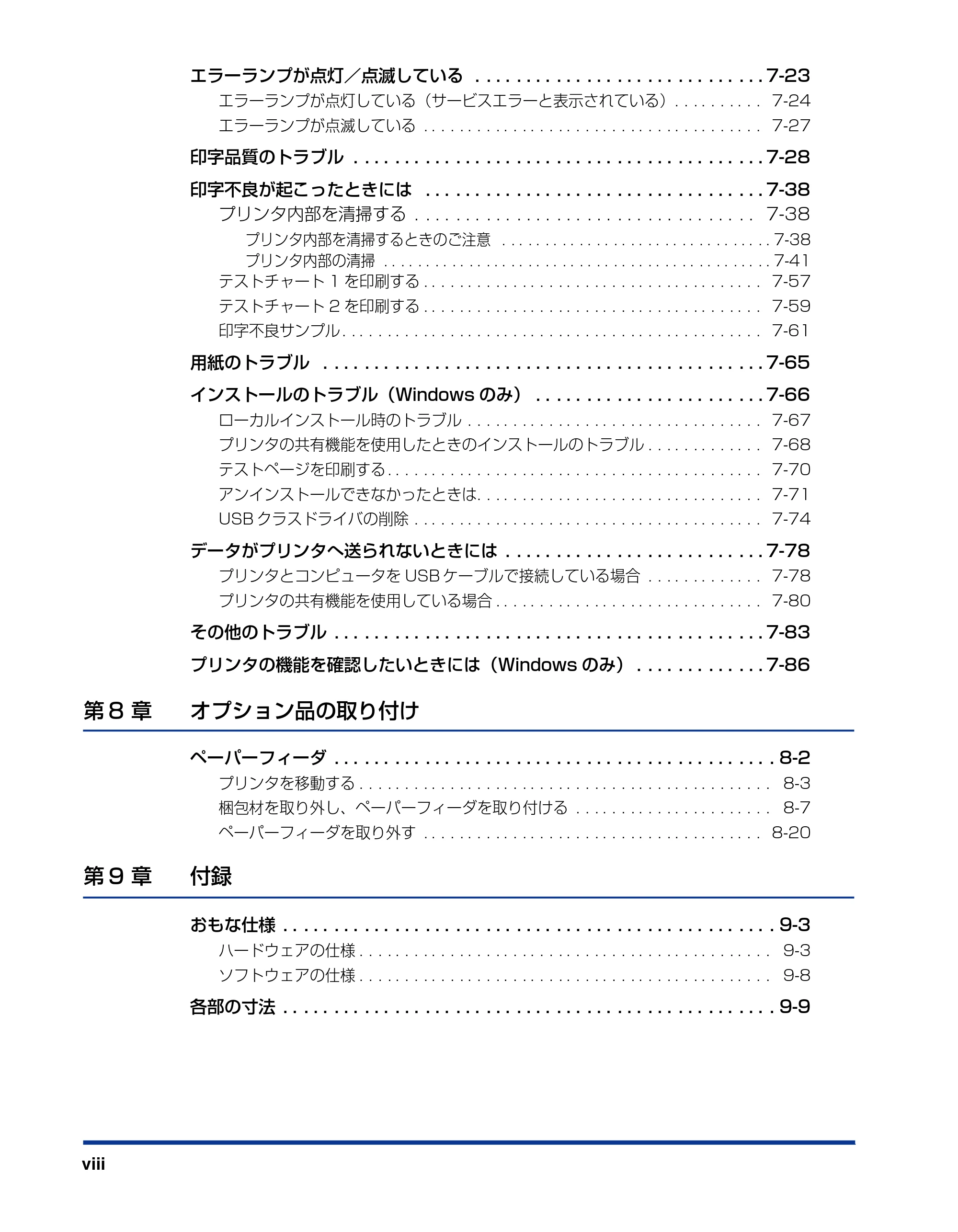

エラーランプが点灯／点滅している . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-23
エラーランプが点灯している（サービスエラーと表示されている）. . . . . . . . . . 7-24
エラーランプが点滅している . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-27
印字品質のトラブル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-28
印字不良が起こったときには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-38
プリンタ内部を清掃する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-38

プリンタ内部を清掃するときのご注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-38
プリンタ内部の清掃 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-41
テストチャート 1 を印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-57
テストチャート 2 を印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-59
印字不良サンプル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-61

用紙のトラブル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-65
インストールのトラブル（Windows のみ） . . . . . . . . . . . . . . . . . . . . . . . 7-66
ローカルインストール時のトラブル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-67
プリンタの共有機能を使用したときのインストールのトラブル . . . . . . . . . . . . . 7-68
テストページを印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-70
アンインストールできなかったときは. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-71

USB クラスドライバの削除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-74
データがプリンタへ送られないときには . . . . . . . . . . . . . . . . . . . . . . . . . . 7-78
プリンタとコンピュータを USB ケーブルで接続している場合 . . . . . . . . . . . . . 7-78
プリンタの共有機能を使用している場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-80
その他のトラブル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-83
プリンタの機能を確認したいときには（Windows のみ） . . . . . . . . . . . . . 7-86

第 8 章 オプション品の取り付け
ペーパーフィーダ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-2
プリンタを移動する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-3
梱包材を取り外し、ペーパーフィーダを取り付ける . . . . . . . . . . . . . . . . . . . . . . 8-7
ペーパーフィーダを取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-20
第 9 章 付録
おもな仕様 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-3

ハードウェアの仕様 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-3
ソフトウェアの仕様 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-8
各部の寸法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-9

ix

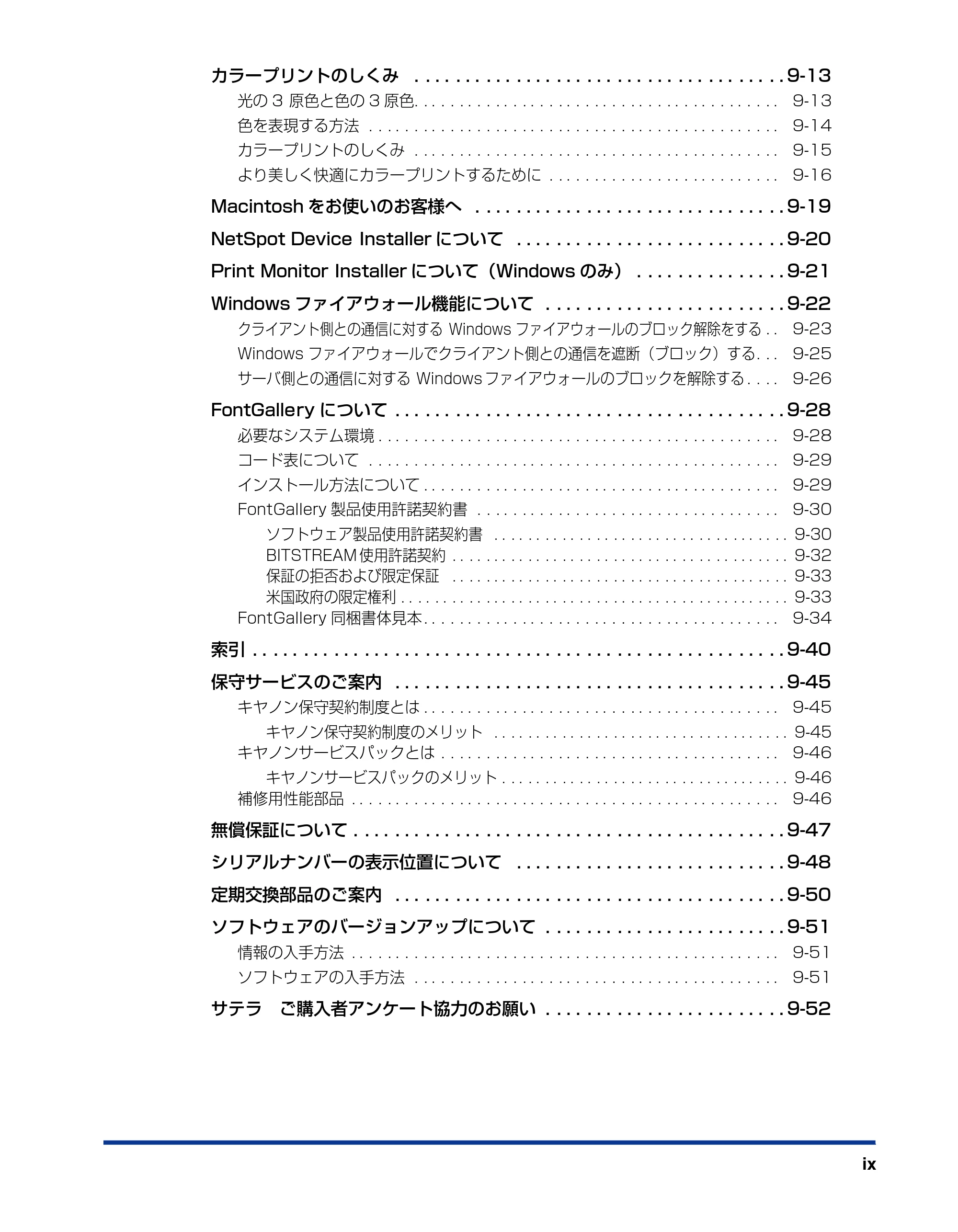

カラープリントのしくみ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-13
光の 3 原色と色の 3 原色. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-13
色を表現する方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-14
カラープリントのしくみ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-15
より美しく快適にカラープリントするために . . . . . . . . . . . . . . . . . . . . . . . . . . 9-16

Macintosh をお使いのお客様へ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-19
NetSpot Device Installer について . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-20
Print Monitor Installer について（Windows のみ） . . . . . . . . . . . . . . . 9-21
Windows ファイアウォール機能について . . . . . . . . . . . . . . . . . . . . . . . . 9-22
クライアント側との通信に対する Windows ファイアウォールのブロック解除をする . . 9-23
Windows ファイアウォールでクライアント側との通信を遮断（ブロック）する . . . 9-25
サーバ側との通信に対する Windows ファイアウォールのブロックを解除する . . . . 9-26

FontGallery について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-28
必要なシステム環境 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-28
コード表について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-29
インストール方法について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-29
FontGallery 製品使用許諾契約書 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-30

ソフトウェア製品使用許諾契約書 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-30
BITSTREAM 使用許諾契約 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-32
保証の拒否および限定保証 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-33
米国政府の限定権利 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-33
FontGallery 同梱書体見本 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-34

索引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-40
保守サービスのご案内 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-45
キヤノン保守契約制度とは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-45
キヤノン保守契約制度のメリット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-45
キヤノンサービスパックとは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-46

キヤノンサービスパックのメリット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-46
補修用性能部品 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-46
無償保証について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-47
シリアルナンバーの表示位置について . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-48
定期交換部品のご案内 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-50

ソフトウェアのバージョンアップについて . . . . . . . . . . . . . . . . . . . . . . . . 9-51
情報の入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-51
ソフトウェアの入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-51
サテラ ご購入者アンケート協力のお願い . . . . . . . . . . . . . . . . . . . . . . . . 9-52

x
はじめに
このたびはキヤノン LBP5610 をお買い上げいただき、誠にありがとうございます。本製品の機能
を十分にご理解いただき、より効果的にご利用いただくために、ご使用前にこの取扱説明書をよくお
読みください。また、お読みいただきました後も大切に保管してください。
本書の読みかた
マークについて
本書では、安 全のためにお守りいただきたいことや取り扱い上 の制限・注意などの説明に、
下記のマークを付けています。
取り扱いを誤った場合に、死 亡または重傷を負う恐れ のある警告事項が書かれ
ています。安全に使用して いただくために、必ずこの警 告事項をお守りくださ
い。
取り扱いを誤った場合に、傷 害を負う恐れや物的損害 が発生する恐れのある注
意事項が書かれていま す。安全に使用していただく ために、必ずこの注意事項
をお守りください。
操作上、必ず守っていただ きたい重要事項や制限事 項が書かれています。誤っ
た操作によるトラブルを防ぐために、必ずお読みください。
操作の参考となることや 補足説明が書かれていま す。お読みになることをおす

すめします。
キー・ボタンの表記について
本書では、キー・ボタン名称を以下のように表しています。

• 操作パネル上のキー：＜キーアイコン＞＋（キー名称）

例： （ジョブキャンセル）

• コンピュータ画面上のボタン：［ボタン名称］

例：［OK］
［設定］

xi

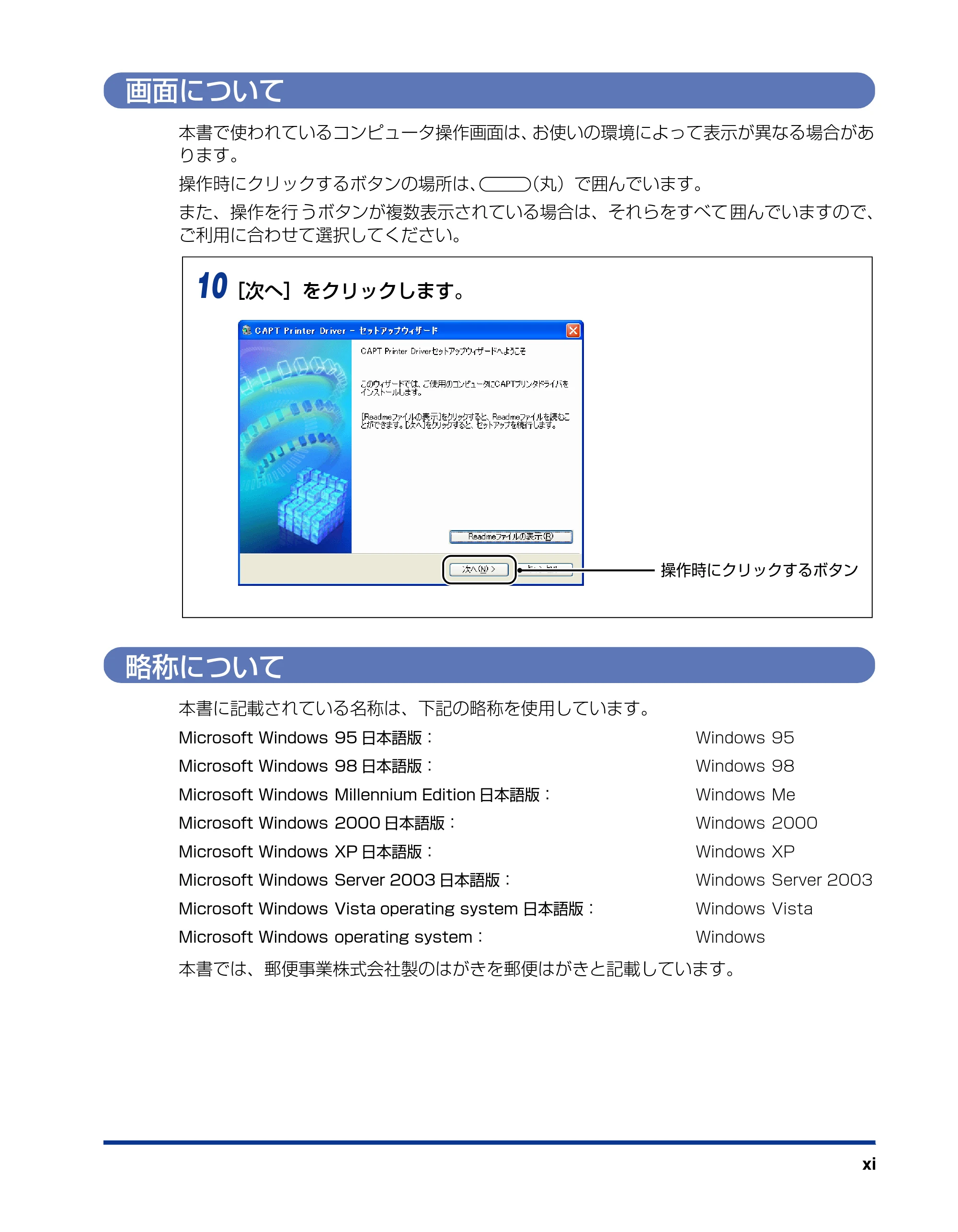

画面について
本書で使われているコンピュータ操作画面は、お使いの環境によって表示が異なる場合があ
ります。
操作時にクリックするボタンの場所は、 （丸）で囲んでいます。
また、操作を行 うボタンが複数表示されている場合は、それらをすべて 囲んでいますので、
ご利用に合わせて選択してください。
略称について
本書に記載されている名称は、下記の略称を使用しています。
本書では、郵便事業株式会社製のはがきを郵便はがきと記載しています。
Microsoft Windows 95 日本語版： Windows 95
Microsoft Windows 98 日本語版： Windows 98
Microsoft Windows Millennium Edition 日本語版： Windows Me
Microsoft Windows 2000 日本語版： Windows 2000
Microsoft Windows XP 日本語版： Windows XP
Microsoft Windows Server 2003 日本語版： Windows Server 2003

Microsoft Windows Vista operating system 日本語版： Windows Vista
Microsoft Windows operating system： Windows
10［次へ］をクリックします。
操作時にクリックするボタン

xii
規制について
本体製品名称について
この製品は、販売されている地域の安全規制に従って、以下の（）内の名称で登録されてい
る場合があります。
LBP5610（F150600）
電波障害規制について
この装置は、情報処理装置等電波障害自主規制協議会 (VCCI) の基準に基づくクラス B 情報
技術装置です。この装置は、家庭環境で使用することを目的としていますが、この装置がラ
ジ オやテレビジ ョン受信機に近 接して使用さ れると、受信障害 を引き起こす ことがありま
す。
取扱説明書に従って正しい取り扱いをしてください。
通信ケーブルはシールド付をご使用ください。
国際エネルギースタープログラムについて
物質エミッションの拡散に関する認定基準について
粉塵、オゾン、スチレンの放散については、エコマーク No122 ｢プリンタ Version2.0 ｣
の物質エ ミッションの放散に関する認定基準を満たしています。（トナーは本製品用に推奨
しております Toner Cartridge 502 Black を使用し、白黒印刷を行った場合について、試

験方法：RAL-UZ62:2002 の付録 3 ～ 5 に基づき試験を実施しました。）
当社 は国際エネルギースタープログ ラムの参加事業者として、本製品
が国 際エネルギースタープログラムの 基準に適合していると判断しま
す。
国際 エネルギースタープログラムは、コ ンピュータをはじめとしてオ
フィス機器の省エネルギー化推進のための、国際的なプログラムです。
この プログラムは、エネルギー消費を効 率的に抑えるための機能を備
えた 製品の開発、普及の促進を目的と したもので、事業者の自主判断
によ り、参加することができる任意制 度となっています。対象となる
製品 はコンピュータ、ディスプレイ、プ リンタ、ファクシミリおよび
複写機等のオフィス機器で、それぞれの基準並びにマーク（ロゴ）は、
参加各国の間で統一されています。

xiii

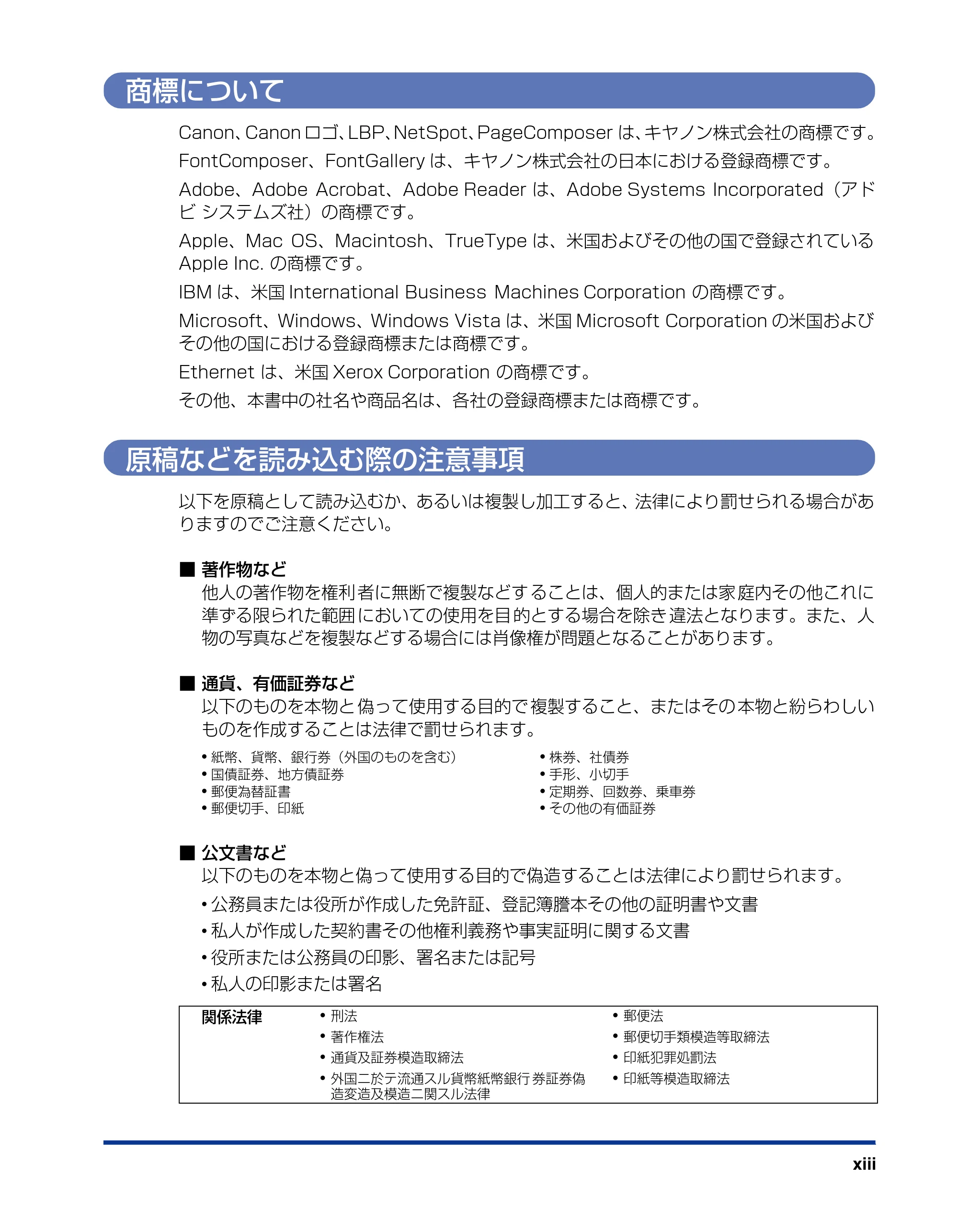

商標について
Canon、Canon ロゴ、LBP、NetSpot、PageComposer は、キヤノン株式会社の商標です。
FontComposer、FontGallery は、キヤノン株式会社の日本における登録商標です。
Adobe、Adobe Acrobat、Adobe Reader は、Adobe Systems Incorporated（アド
ビ システムズ社）の商標です。
Apple、Mac OS、Macintosh、TrueType は、米国およびその他の国で登録されている
Apple Inc. の商標です。
IBM は、米国 International Business Machines Corporation の商標です。
Microsoft、Windows、Windows Vista は、米国 Microsoft Corporation の米国および
その他の国における登録商標または商標です。
Ethernet は、米国 Xerox Corporation の商標です。
その他、本書中の社名や商品名は、各社の登録商標または商標です。

原稿などを読み込む際の注意事項
以下を原稿として読み込むか、あるいは複製し加工すると、法律により罰せられる場合があ
りますのでご注意ください。
■ 著作物など
他人の著作物を権利 者に無断で複製などす ることは、個人的または家 庭内その他これに
準ずる限られた範囲 においての使用を目 的とする場合を除き 違法となります。また、人
物の写真などを複製などする場合には肖像権が問題となることがあります。
■ 通貨、有価証券など
以下のものを本物と 偽って使用する目的で 複製すること、またはその 本物と紛らわしい
ものを作成することは法律で罰せられます。
■ 公文書など
以下のものを本物と偽って使用する目的で偽造することは法律により罰せられます。

• 公務員または役所が作成した免許証、登記簿謄本その他の証明書や文書
• 私人が作成した契約書その他権利義務や事実証明に関する文書
• 役所または公務員の印影、署名または記号
• 私人の印影または署名
• 紙幣、貨幣、銀行券（外国のものを含む） • 株券、社債券
• 国債証券、地方債証券 • 手形、小切手
• 郵便為替証書 • 定期券、回数券、乗車券
• 郵便切手、印紙 • その他の有価証券

関係法律 • 刑法 • 郵便法

• 著作権法 • 郵便切手類模造等取締法
• 通貨及証券模造取締法 • 印紙犯罪処罰法
• 外国ニ於テ流通スル貨幣紙幣銀行 券証券偽

造変造及模造ニ関スル法律

• 印紙等模造取締法

xiv

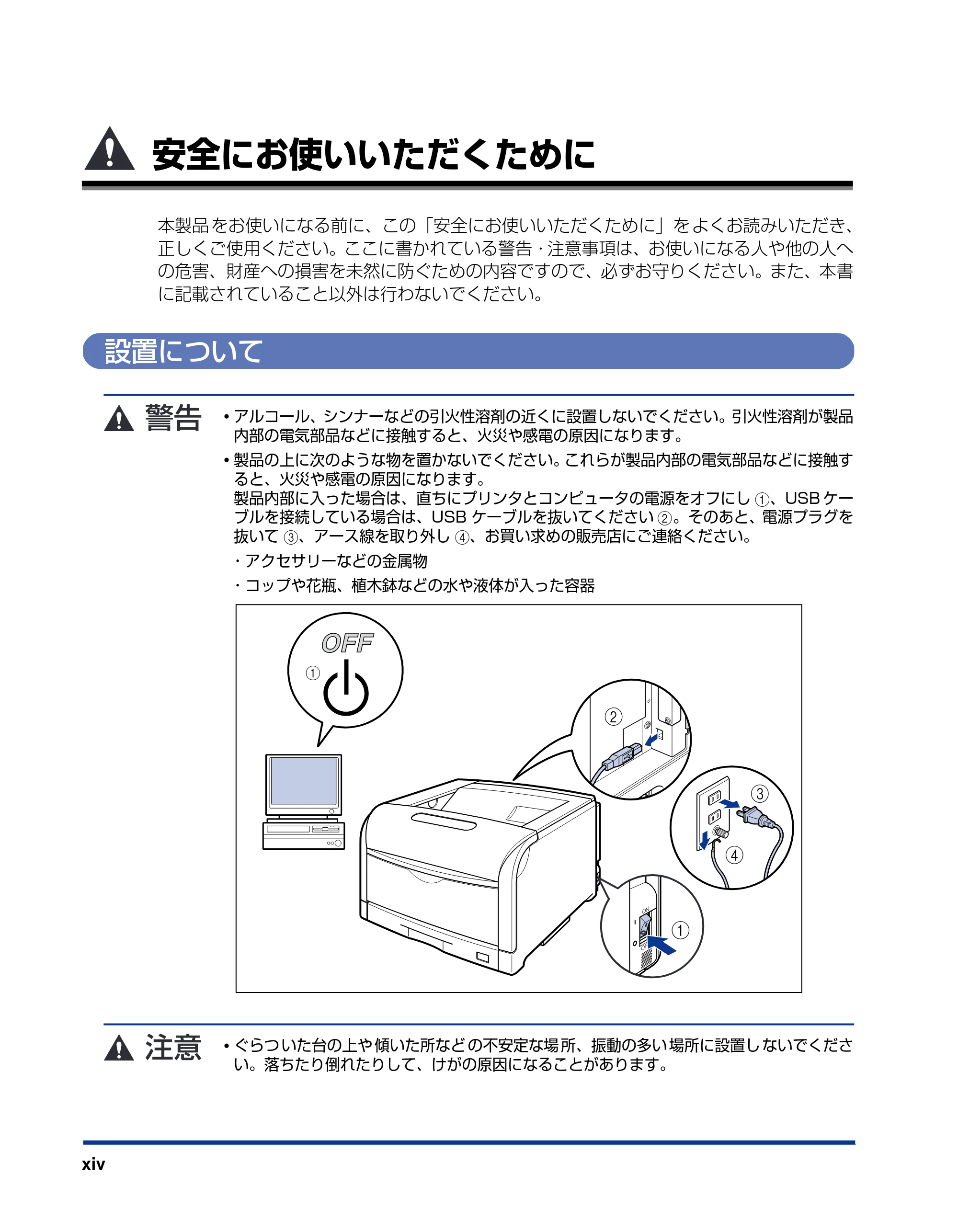

安全にお使いいただくために
本製品 をお使いになる前に、この「安全にお使いいただくために」を よくお読みいただき、
正しくご使用ください。ここに書かれている警告・注意事項は、お使いになる人や他の人へ
の危害、財産への損害を未然に防ぐための内容ですので、必ずお守りください。また、本書
に記載されていること以外は行わないでください。
設置について

• アルコール、シンナーなどの引火性溶剤の近くに設置しないでください。引火性溶剤が製品

内部の電気部品などに接触すると、火災や感電の原因になります。

• 製品の上に次のような物を置かないでください。これらが製品内部の電気部品などに接触す

ると、火災や感電の原因になります。
製品内部に入った場合は、直ちにプリンタとコンピュータの電源をオフにし a、USB ケー
ブルを接続している場合は、USB ケーブルを抜いてください b。そのあと、電源プラグを
抜いて c、アース線を取り外し d、お買い求めの販売店にご連絡ください。

• アクセサリーなどの金属物
• コップや花瓶、植木鉢などの水や液体が入った容器
• ぐらつ いた台の上や 傾いた所など の不安定な場 所、振動の多い 場所に設置し ないでくださ

い。落ちたり倒れたりして、けがの原因になることがあります。
a
a
b
d
c

xv

• 製品には通気口がありますので、壁や物でふさがないように設置してください。またベッド

やソファー、毛足の長いじゅうたんなどの上に設置しないでください。通気口をふさがれる
と製品内部に熱がこもり、火災の原因になることがあります。

• 製品を次のような場所に設置しないでください。火災や感電の原因になることがあります。
• 湿気やほこりの多い場所
• 調理台や加湿器のそばなど油煙や湯気があたる場所
• 雨や雪が降りかかるような場所
• 水道の蛇口付近などの水気のある場所
• 直射日光のあたる場所
• 高温になる場所
• 火気に近い場所
• 製品を設置する場合は、製品と床面、製品と製品の間に手などを挟まないように、ゆっくり

と慎重に行ってください。手などを挟むと、けがの原因になることがあります。

• インタフェースケー ブルを接続する場合は、本書の指示に従 って正しく接続してください。

正しく接続しないと、製品の故障や感電の原因になることがあります。

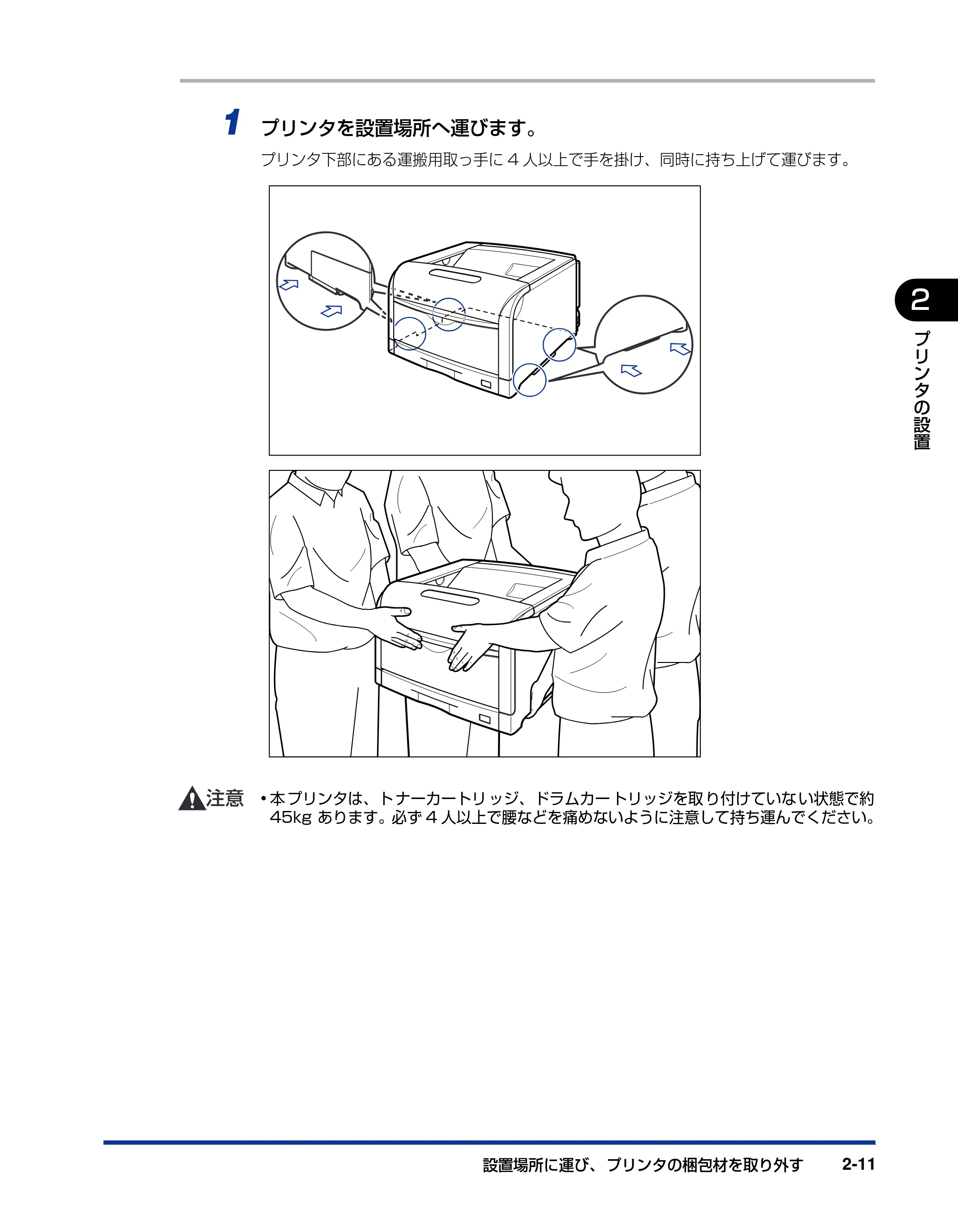

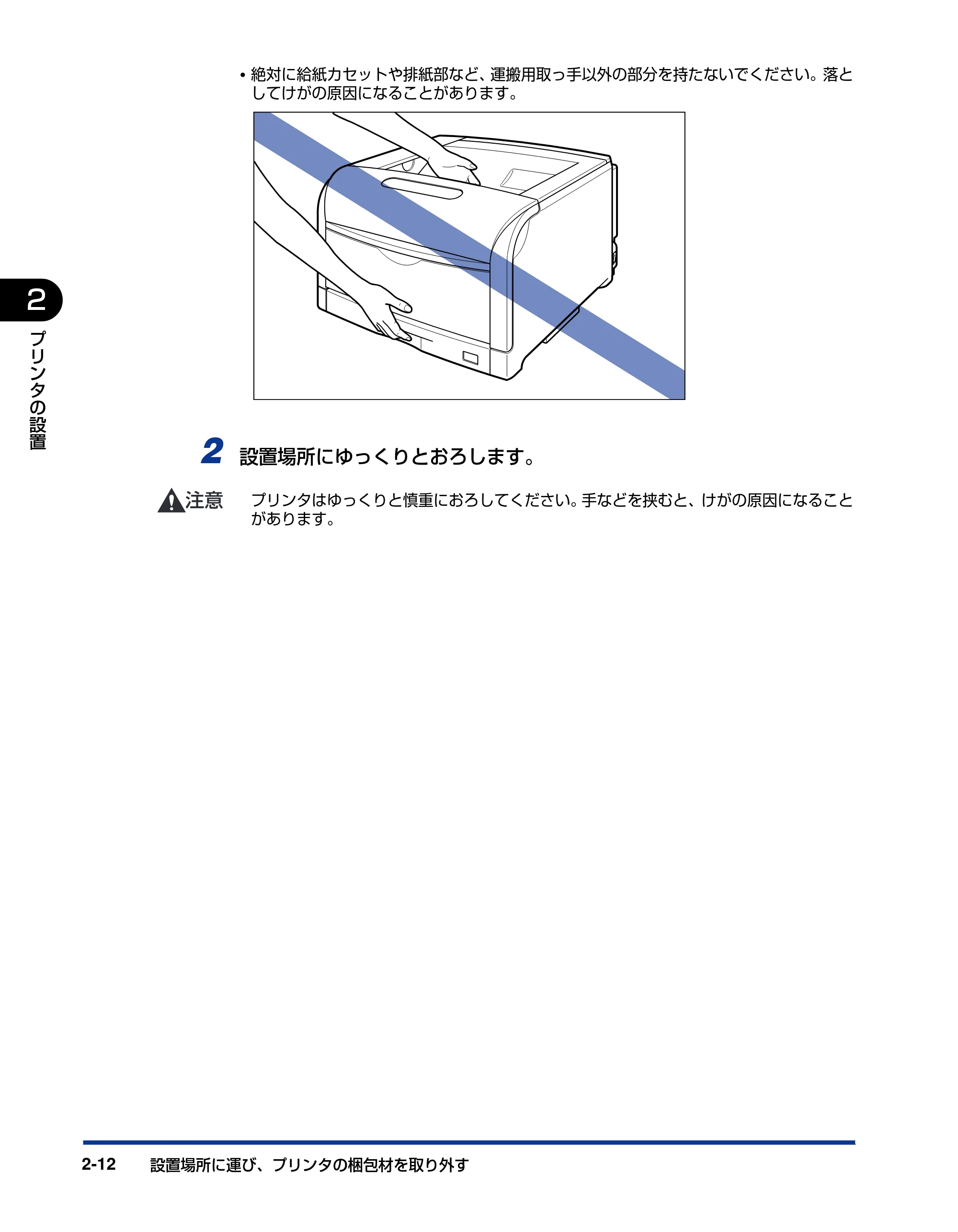

• 製品を 持ち運ぶ場合 は、本書の指示 に従って正し く持ってくだ さい。製品を落 としたりし

て、けがの原因になることがあります。（➞ プリンタを移動する：P.6-74）

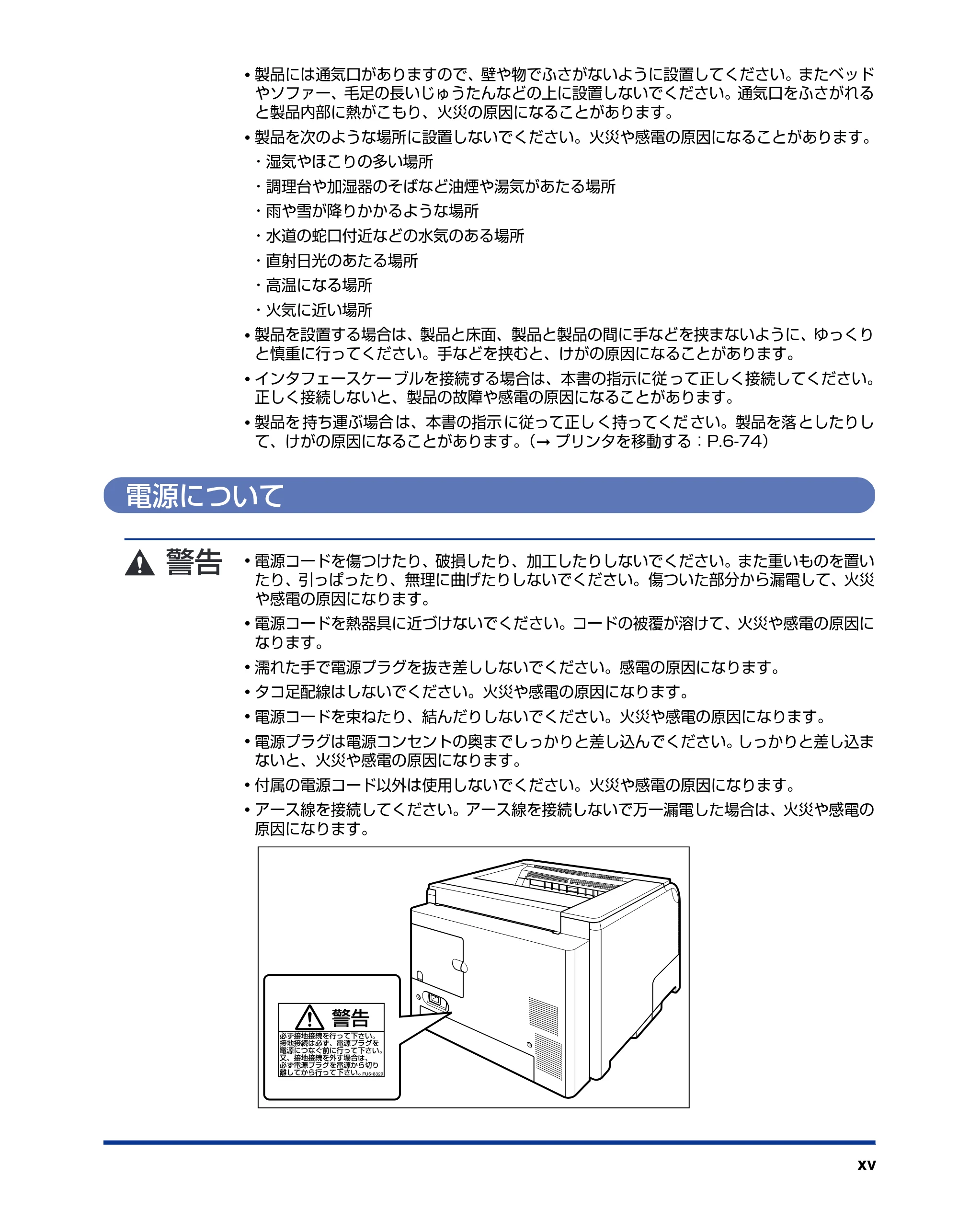

電源について

• 電源コードを傷つけたり、破損したり、加工したりしないでください。また重いものを置い

たり、引っぱったり、無理に曲げたりしないでください。傷ついた部分から漏電して、火災
や感電の原因になります。

• 電源コードを熱器具に近づけないでください。コードの被覆が溶けて、火災や感電の原因に

なります。

• 濡れた手で電源プラグを抜き差ししないでください。感電の原因になります。
• タコ足配線はしないでください。火災や感電の原因になります。
• 電源コードを束ねたり、結んだりしないでください。火災や感電の原因になります。
• 電源プラグは電源コンセントの奥までしっかりと差し込んでください。しっかりと差し込ま

ないと、火災や感電の原因になります。

• 付属の電源コード以外は使用しないでください。火災や感電の原因になります。

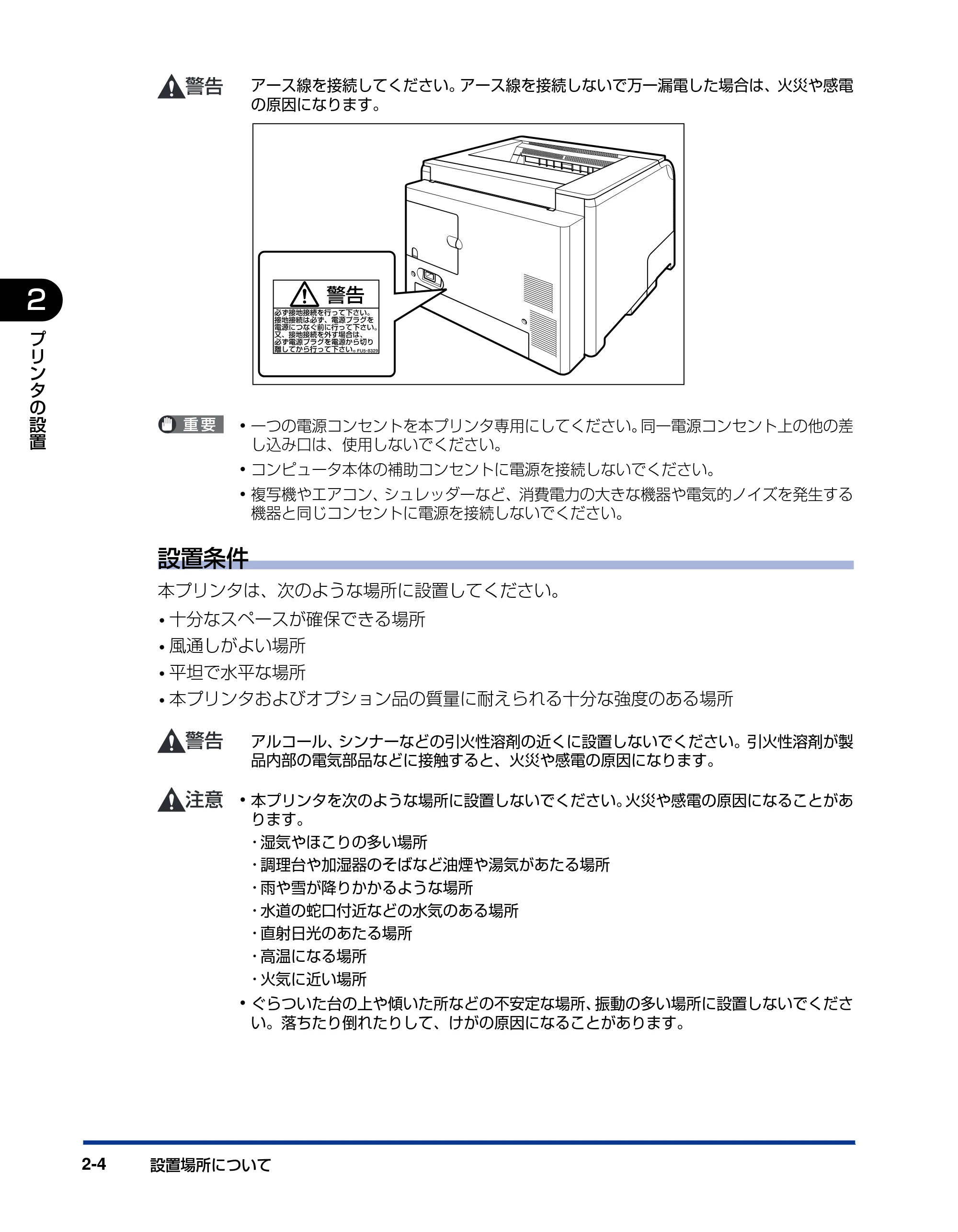

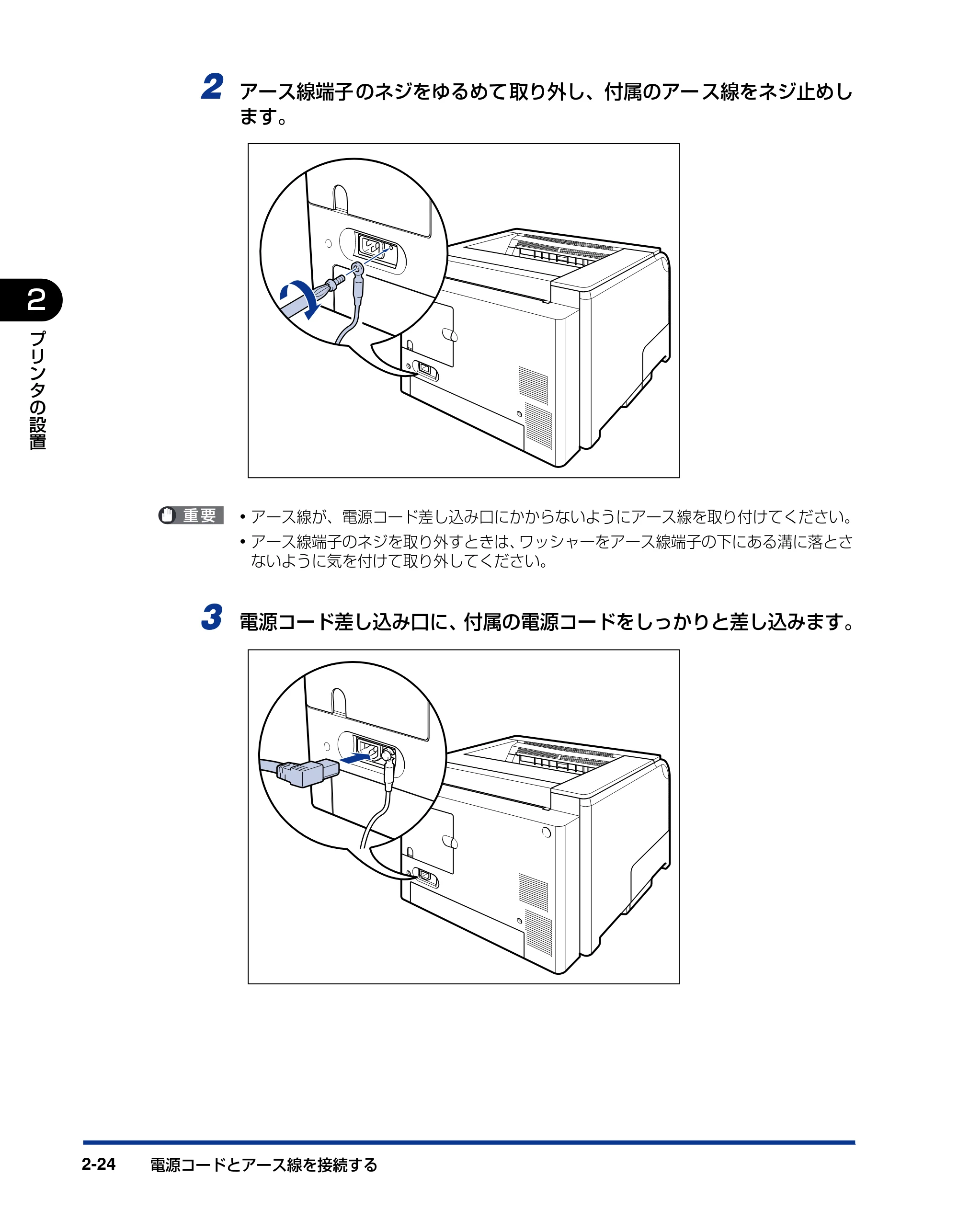

• アース線を接続してください。アース線を接続しないで万一漏電した場合は、火災や感電の

原因になります。

xvi

• アース線を接続するときは、以下の点にご注意ください。

［アース線を接続してもよいもの］

• 電源コンセントのアース線端子
• 接地工事（D 種）が行われているアース線端子

［アース線を接続してはいけないもの］

• 水道管･･･配管の途中でプラスティックになっている場合があり、その場合にはアースの役

目を果たしません。ただし、水道局がアース対象物として許可した水道管にはアース線を
接続できます。

• ガス管･･･ガス爆発や火災の原因になります。
• 電話線のアー スや避雷針･･･落雷の ときに大きな電 流が流れ、火災や感電 の原因になりま

す。

• 原則的 に延長コード を使用しての 接続やタコ足 配線はしない でください。や むを得ず延長

コードを使用したり、タコ足配線をする場合は使用者の責任において、以下の点に注意して
ご使用ください。誤った使いかたをすると、火災や感電の原因になります。

• 延長コードに延長コードの接続はしないでください。
• 製品を使用した状態で、電源プラグの接続部分の電圧が、定格銘版ラベル（製品背面に記

載）に明示されている電圧になっているかを確認してください。

• 延長コードは定格銘版ラベル（製品背面に記載）に明示されている製品に必要な電流値に

比べて十分に余裕のあるものをご使用ください。

• 使用時は束ねをほどき、電源コードと延長コードの接続が確実になるように奥まで電源プ

ラグを差し込んでください。

• 延長コードが異常に発熱していないか、定期的に確認してください。
• アース線を接続する場合は、必ず電源プラグを電源コンセントに接続する前に行ってくださ

い。また、アース線を取り外す場合は、必ず電源プラグを電源コンセントから抜いて行って
ください。

• 表示された以外の電源電圧で使用しないでください。火災や感電の原因になることがありま

す。

• 電源プラグを抜 くときは、必ずプラグを持って抜いて ください。電源コードを引っぱると、

電源コードの芯線の露出、断線など電源コードが傷つき、その部分から漏電して、火災や感
電の原因になることがあります。

• いつでも電源プラグが抜けるように、電源プラグの周りには物を置かないでください。非常

時に電源プラグが抜けなくなります。
取り扱いについて

• 製品を分解したり、改造したりしないでください。内部には高圧・高温の部分があり、火災

や感電の原因になります。

• 電気部品は誤って取り扱うと思わぬけがをして危険です。電源コードやケーブル類、製品内

部のギアや電気部品に子供が触れないように注意してください。

• 異常な音がしたり、煙が出たり、熱が出たり、変なにおいがした場合は、直ちにプリンタと

コンピュータの電源をオフにし、USB ケーブルを接続している場合は、USB ケーブルを抜
いてください。そのあと、電源プラグを抜いて、アース線を取り外し、お買い求めの販売店
にご連絡ください。そのまま使用すると、火災や感電の原因になります。

• 製品の近くでは可燃性のスプレーなどは使用しないでください。スプレーのガスなどが製品

内部の電気部品などに接触すると、火災や感電の原因になります。

xvii

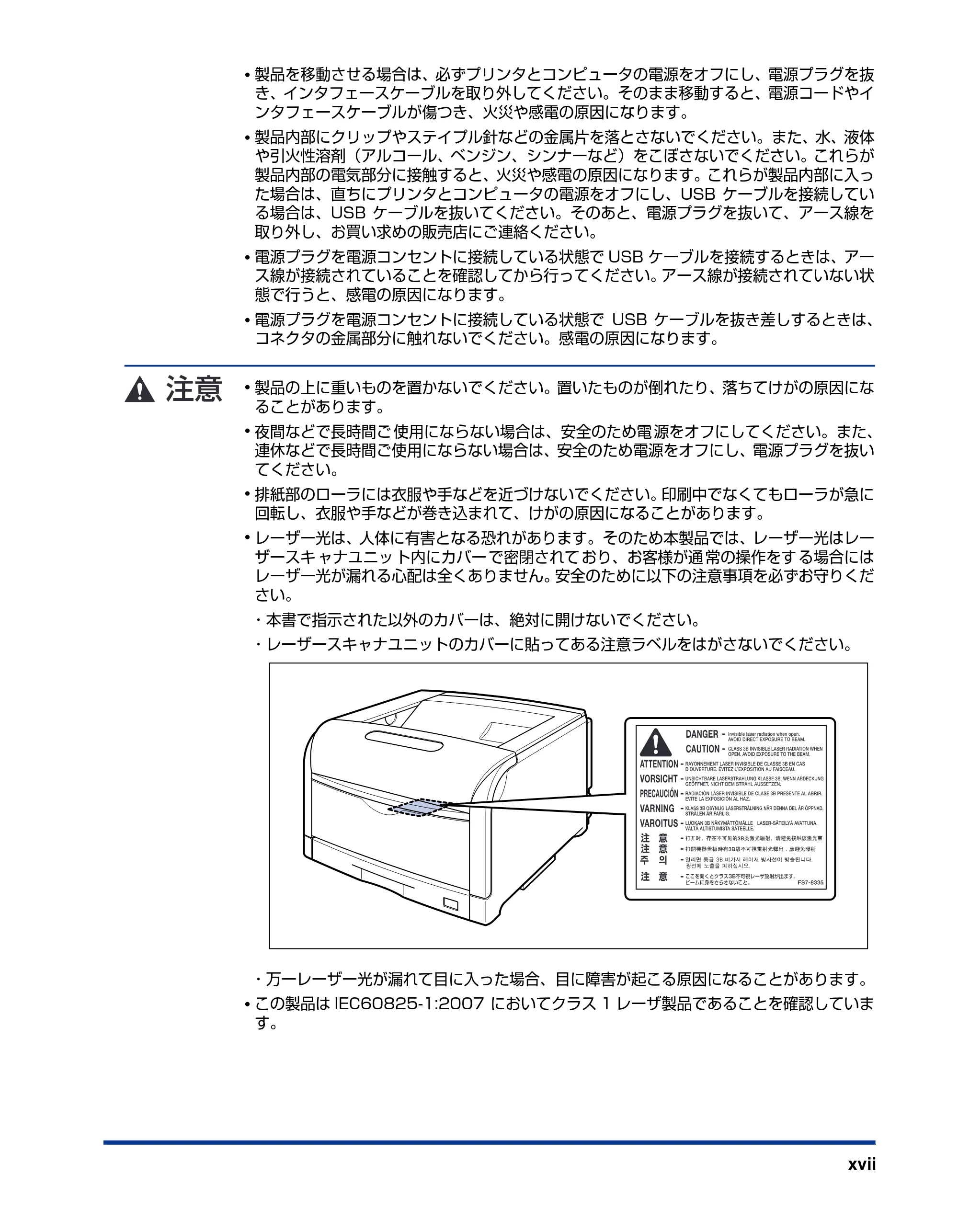

• 製品を移動させる場合は、必ずプリンタとコンピュータの電源をオフにし、電源プラグを抜

き、インタフェースケーブルを取り外してください。そのまま移動すると、電源コードやイ
ンタフェースケーブルが傷つき、火災や感電の原因になります。

• 製品内部にクリップやステイプル針などの金属片を落とさないでください。また、水、液体

や引火性溶剤（アルコール、ベンジン、シンナーなど）をこぼさないでください。これらが
製品内部の電気部分に接触すると、火災や感電の原因になります。これらが製品内部に入っ
た場合は、直ちにプリンタとコンピュータの電源をオフにし、USB ケーブルを接続してい
る場合は、USB ケーブルを抜いてください。そのあと、電源プラグを抜いて、アース線を
取り外し、お買い求めの販売店にご連絡ください。

• 電源プラグを電源コンセントに接続している状態で USB ケーブルを接続するときは、アー

ス線が接続されていることを確認してから行ってください。アース線が接続されていない状
態で行うと、感電の原因になります。

• 電源プラグを電源コンセントに接続している状態で USB ケーブルを抜き差しするときは、

コネクタの金属部分に触れないでください。感電の原因になります。

• 製品の上に重いものを置かないでください。置いたものが倒れたり、落ちてけがの原因にな

ることがあります。

• 夜間などで長時間ご 使用にならない場合は、安全のため電 源をオフにしてください。また、

連休などで長時間ご使用にならない場合は、安全のため電源をオフにし、電源プラグを抜い
てください。

• 排紙部のローラには衣服や手などを近づけないでください。印刷中でなくてもローラが急に

回転し、衣服や手などが巻き込まれて、けがの原因になることがあります。

• レーザー光は、人体に有害となる恐れがあります。そのため本製品では、レーザー光はレー

ザースキ ャナユニッ ト内にカバー で密閉されて おり、お客様が通 常の操作をす る場合には
レーザー光が漏れる心配は全くありません。安全のために以下の注意事項を必ずお守りくだ
さい。

• 本書で指示された以外のカバーは、絶対に開けないでください。
• レーザースキャナユニットのカバーに貼ってある注意ラベルをはがさないでください。
• 万一レーザー光が漏れて目に入った場合、目に障害が起こる原因になることがあります。
• この製品は IEC60825-1:2007 においてクラス 1 レーザ製品であることを確認していま

す。

xviii
保守／点検について

• 清掃のときは、プリンタとコンピュータの電源をオフにし、USB ケーブルを抜き、電源プ

ラグを抜いてください。火災や感電の原因になります。

• 電源プラグを定期的に抜き、その周辺およびコンセントにたまったほこりや汚れを、乾いた

布で拭き取ってください。ほこり、湿気、油煙の多いところで、電源プラグを長期間差した
ままにすると、その周囲にたまったほこりが湿気を吸って絶縁不良となり、火災の原因にな
ります。

• 清掃のときは、必ず水または水で薄めた中性洗剤を含ませて固く絞った布を使用してくださ

い。アルコール、ベンジン、シンナーなどの引火性溶剤は使用しないでください。引火性溶
剤が製品内部の電気部品などに接触すると、火災や感電の原因になります。

• 製品内部には高圧になる部分があります。紙づまりの処理など内部を点検するときは、ネッ

クレス、ブレスレットなどの金属物が製品内部に触れないように点検してください。やけど
や感電の原因になります。

• 使用済みのドラムカートリッジやトナーカートリッジ、回収トナー容器を火中に投じないで

ください。ドラムカートリッジやトナーカートリッジ内に残ったトナーに引火して、やけど
や火災の原因になります。

• 製品内部の定着器周辺は、使用中に高温になります。紙づまりの処理など内部を点検すると

きは、定着器周辺に触れないように点検してください。やけどの原因になることがあります。

• 紙づまり処理やドラムカートリッジ、トナーカートリッジ、回収トナー容器を交換するとき

は、トナーで衣服や手を汚さないように注意してください。衣服や手が汚れた場合は、直ち
に水で洗い流してください。温水で洗うとトナーが定着し、汚れがとれなくなることがあり
ます。

• 紙づまりで用紙を製品内部から取り除くときは、紙づまりしている用紙の上にのっているト

ナーが飛び散らないように、丁寧に取り除いてください。トナーが目や口などに入ることが
あります。トナーが目や口に入った場合は、直ちに水で洗い流し、医師と相談してください。

• 用紙を補給すると きや紙づまりを取り除くときは、用紙 の端で手を切ったりしないように、

注意して扱ってください。

• トナーカートリッジ、ドラムカートリッジ、回収トナー容器を取り出すときは、トナーが飛

び散って目や口などにトナーが入らないように、丁寧に取り出してください。トナーが目や
口に入った場合は、直ちに水で洗い流し、医師と相談してください。

xix

• トナー カートリッジ 、ドラムカート リッジ、回収ト ナー容器は 分解しない でください。ト

ナーが飛び散って目や口などに入ることがあります。トナーが目や口に入った場合は、直ち
に水で洗い流し、医師と相談してください。

• トナーカートリッジ、ドラムカートリッジ、回収トナー容器からトナーが漏れたときは、吸

い込んだり直接皮膚につけたりしないように注意してください。皮膚についた場合は、石鹸
を使い水 で洗い流し、刺 激が残る場合 や吸い込んだ 場合には直ち に医師に相談 してくださ
い。

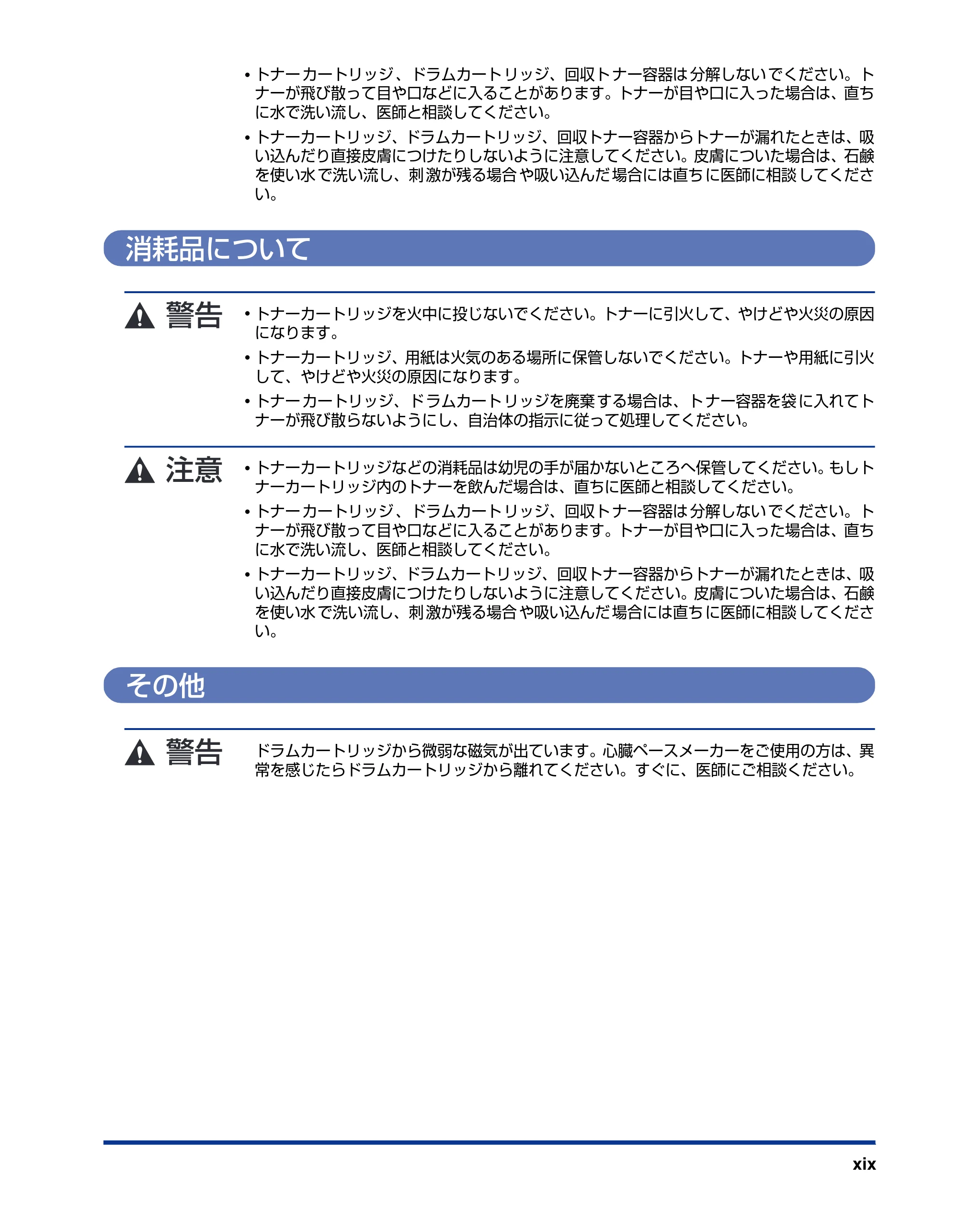

消耗品について

• トナーカートリッジを火中に投じないでください。トナーに引火して、やけどや火災の原因

になります。

• トナーカートリッジ、用紙は火気のある場所に保管しないでください。トナーや用紙に引火

して、やけどや火災の原因になります。

• トナー カートリッジ、ド ラムカート リッジを廃棄 する場合は、ト ナー容器を袋 に入れてト

ナーが飛び散らないようにし、自治体の指示に従って処理してください。

• トナーカートリッジなどの消耗品は幼児の手が届かないところへ保管してください。もしト

ナーカートリッジ内のトナーを飲んだ場合は、直ちに医師と相談してください。

• トナー カートリッジ 、ドラムカート リッジ、回収ト ナー容器は 分解しない でください。ト

ナーが飛び散って目や口などに入ることがあります。トナーが目や口に入った場合は、直ち
に水で洗い流し、医師と相談してください。

• トナーカートリッジ、ドラムカートリッジ、回収トナー容器からトナーが漏れたときは、吸

い込んだり直接皮膚につけたりしないように注意してください。皮膚についた場合は、石鹸
を使い水 で洗い流し、刺 激が残る場合 や吸い込んだ 場合には直ち に医師に相談 してくださ
い。
その他
ドラムカートリッジから微弱な磁気が出ています。心臓ペースメーカーをご使用の方は、異
常を感じたらドラムカートリッジから離れてください。すぐに、医師にご相談ください。

xx

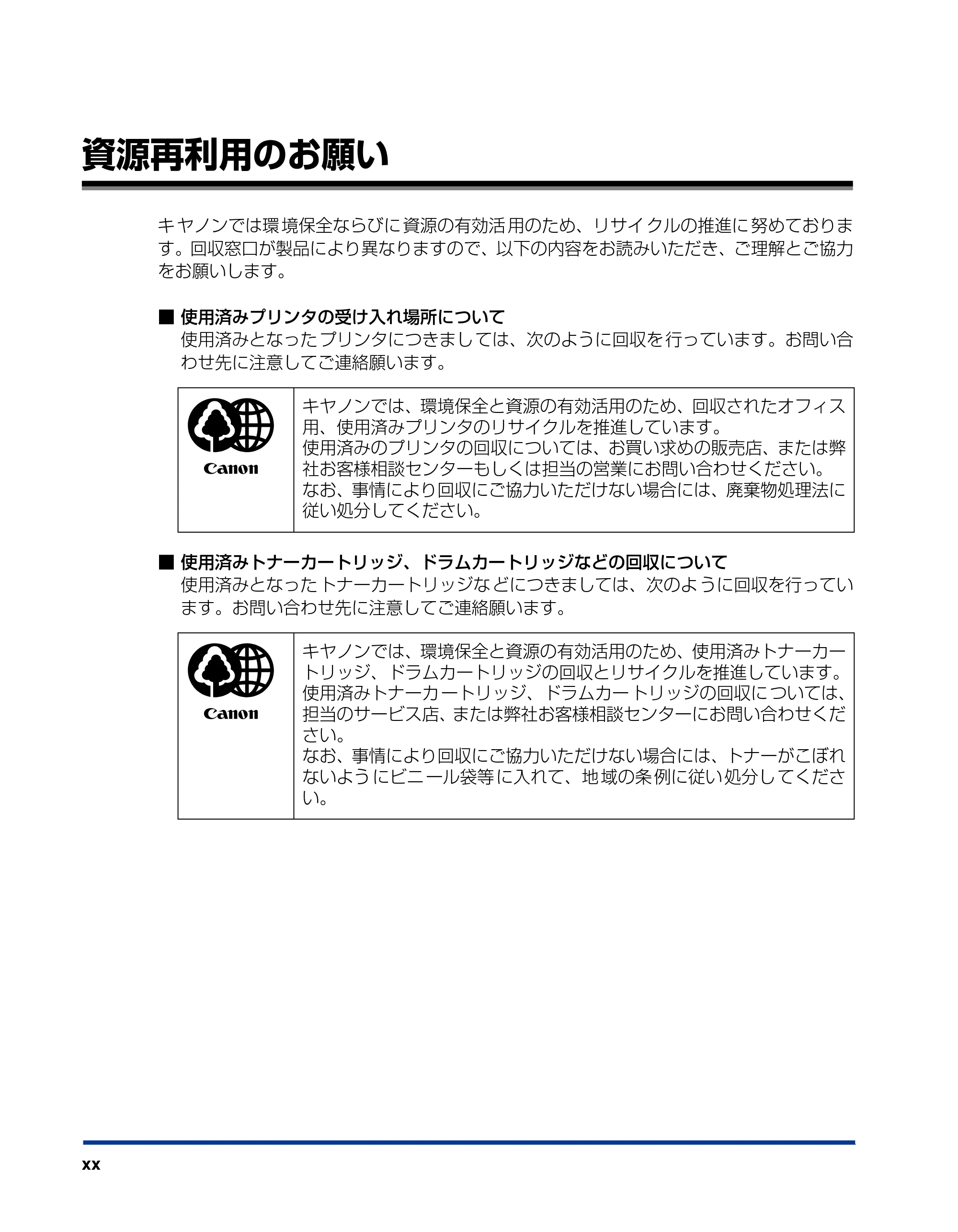

資源再利用のお願い
キ ヤノンでは環 境保全ならびに 資源の有効活 用のため、リサイ クルの推進に 努めておりま
す。回収窓口が製品により異なりますので、以下の内容をお読みいただき、ご理解とご協力
をお願いします。
■ 使用済みプリンタの受け入れ場所について
使用済みとなった プリンタにつきまし ては、次のように回収を 行っています。お問い合
わせ先に注意してご連絡願います。
■ 使用済みトナーカートリッジ、ドラムカートリッジなどの回収について
使用済みとなった トナーカートリッジな どにつきましては、次のよ うに回収を行ってい
ます。お問い合わせ先に注意してご連絡願います。
キヤノンでは、環境保全と資源の有効活用のため、回収されたオフィス
用、使用済みプリンタのリサイクルを推進しています。
使用済みのプリンタの回収については、お買い求めの販売店、または弊
社お客様相談センターもしくは担当の営業にお問い合わせください。
なお、事情により回収にご協力いただけない場合には、廃棄物処理法に
従い処分してください。
キヤノンでは、環境保全と資源の有効活用のため、使用済みトナーカー

トリッジ、ドラムカートリッジの回収とリサイクルを推進しています。
使用済みトナーカ ートリッジ、ドラムカー トリッジの回収に ついては、
担当のサービス店、または弊社お客様相談センターにお問い合わせくだ
さい。
なお、事情により回収にご協力いただけない場合には、トナーがこぼれ
ないよう にビニ ール袋等 に入れて、地 域の条 例に従い 処分し てくださ
い。

1-1
CHAPTER
1お使いになる前に
この章では、本プリンタのおもな特長と基本的な機能について説明しています。
製品の特長. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
CD-ROM について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4

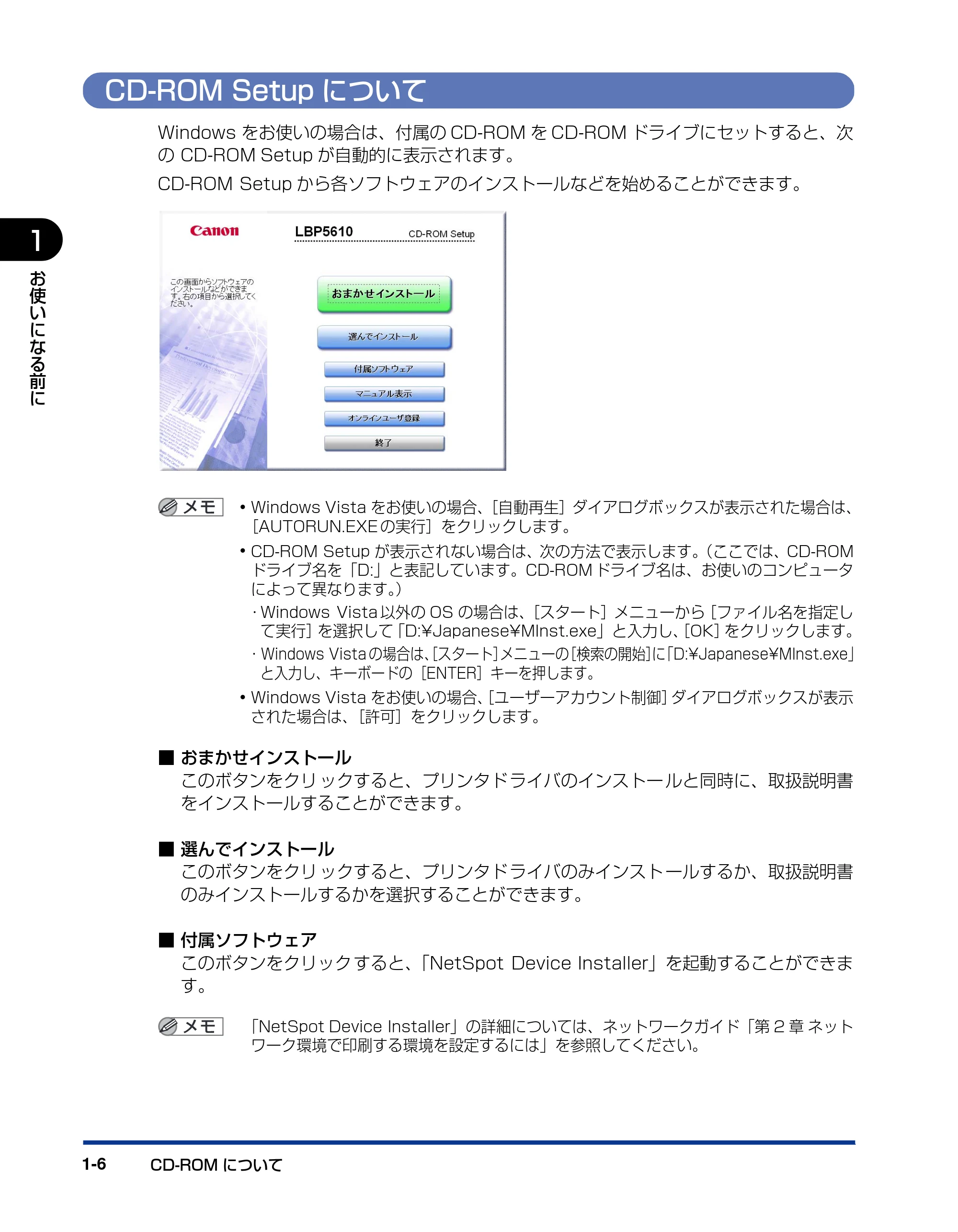

CD-ROM Setup について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6

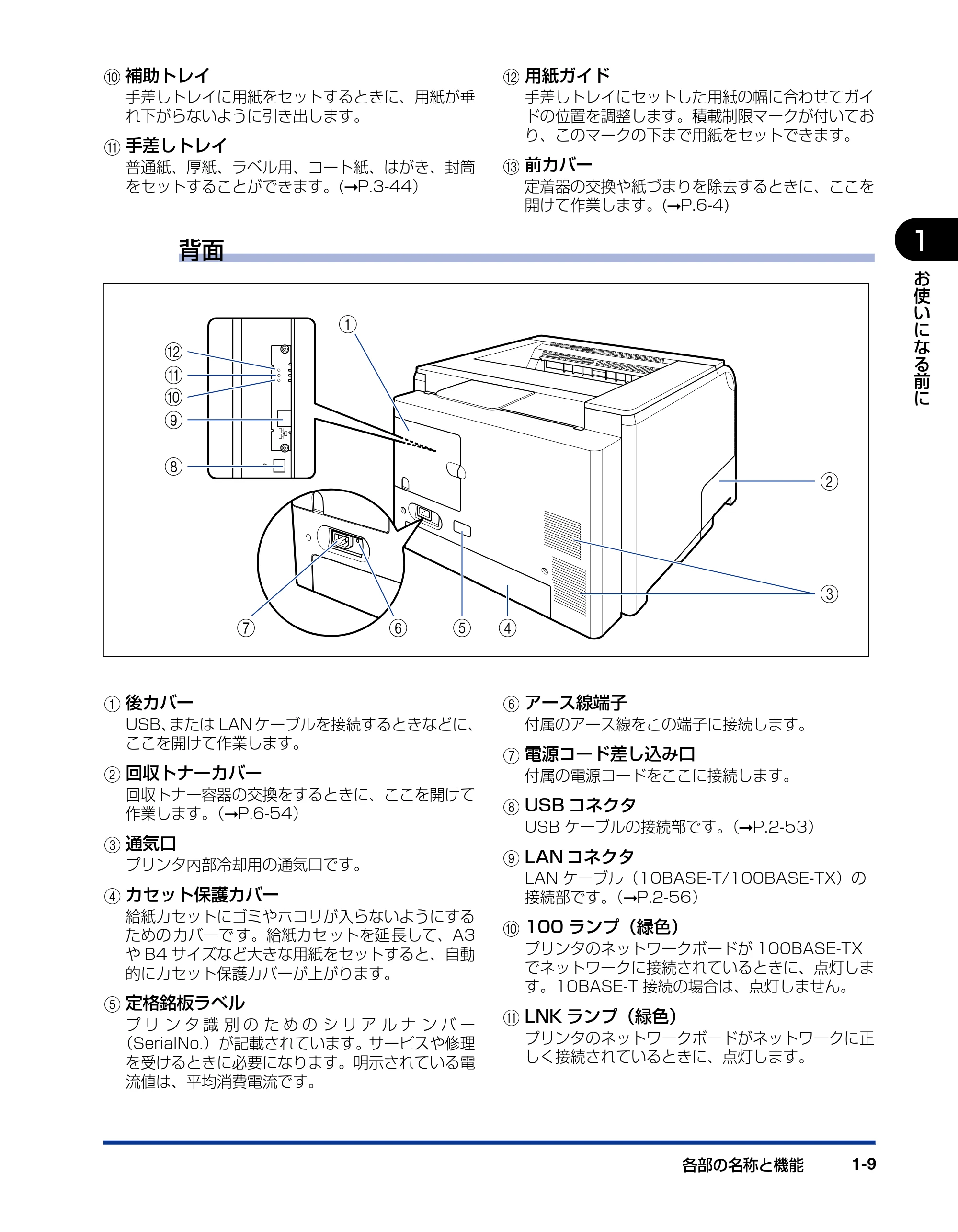

各部の名称と機能. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8

本体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8
操作パネルについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-11

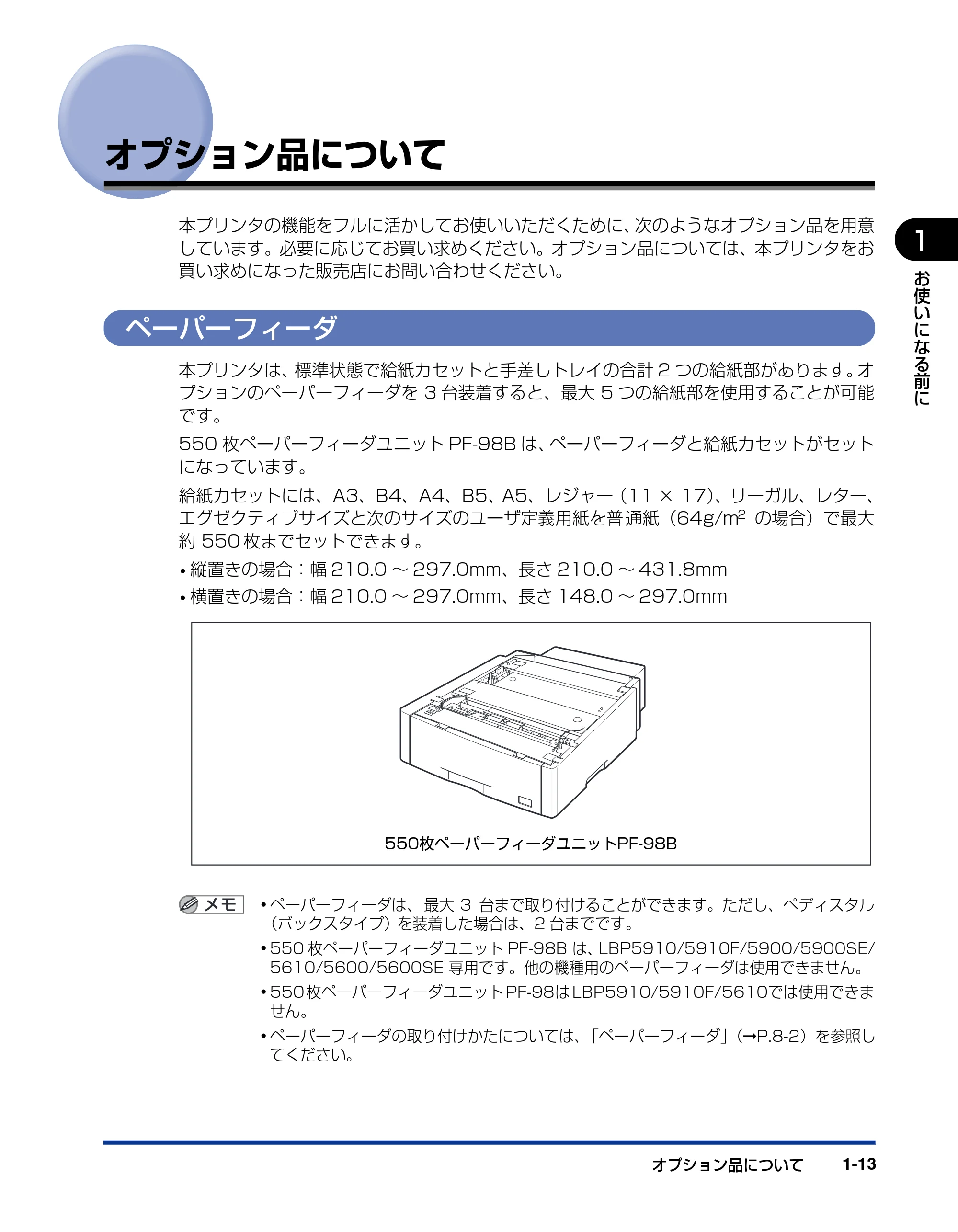

オプション品について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-13
ペーパーフィーダ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-13

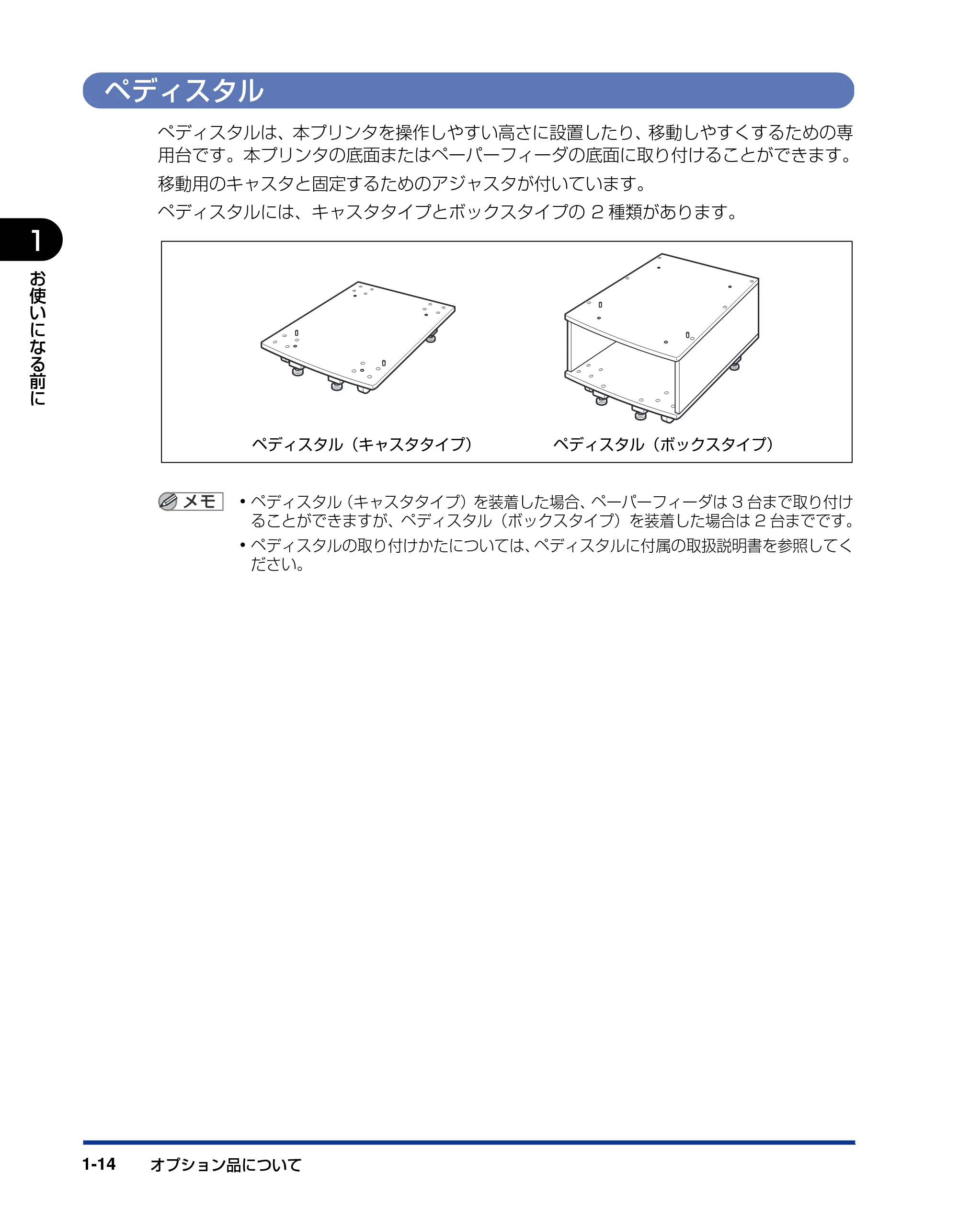

ペディスタル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-14

製品の特長1-2
1
お
使
い
に
な
る
前
に

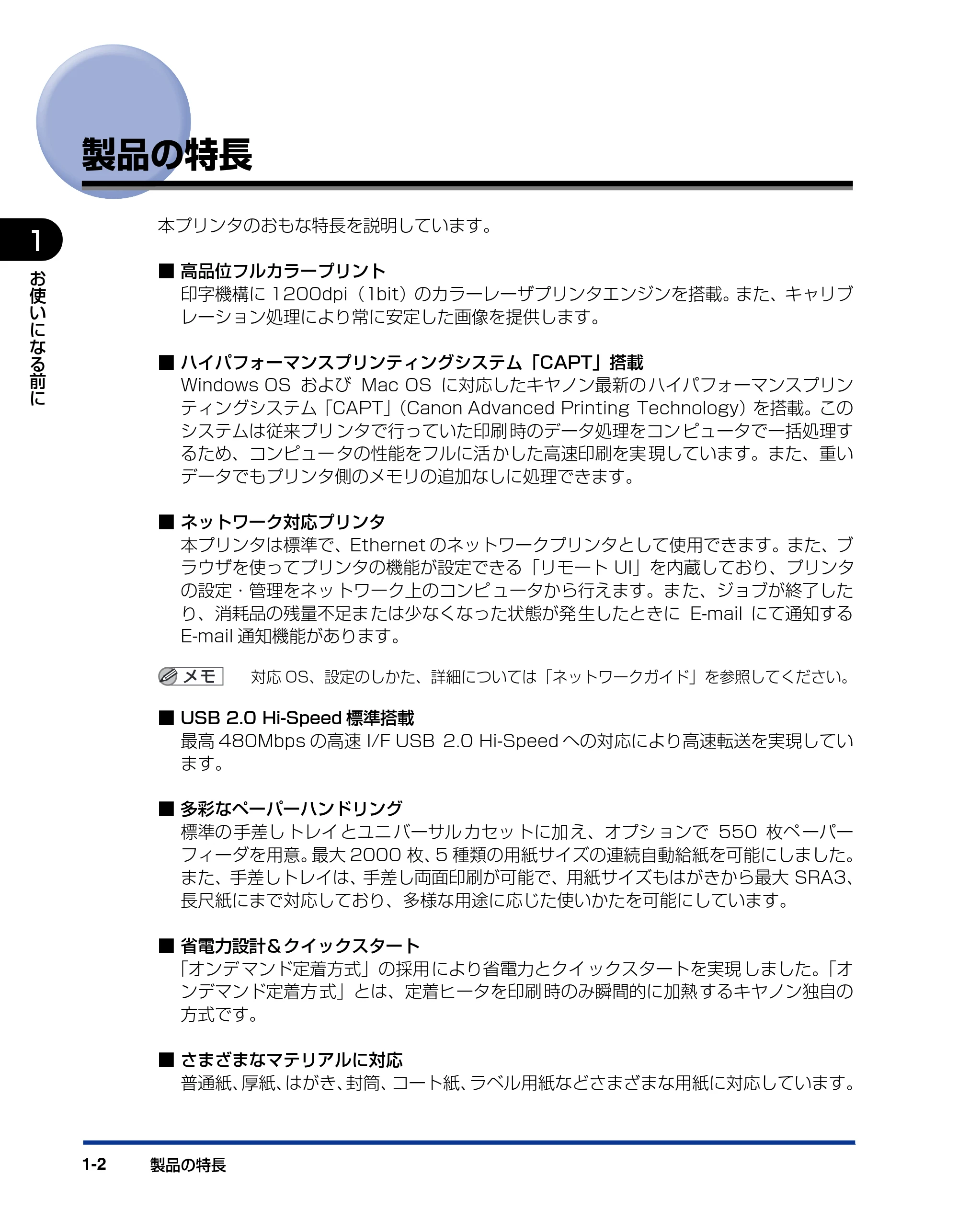

製品の特長
本プリンタのおもな特長を説明しています。
■ 高品位フルカラープリント
印字機構に 1200dpi（1bit）のカラーレーザプリンタエンジンを搭載。また、キャリブ
レーション処理により常に安定した画像を提供します。
■ ハイパフォーマンスプリンティングシステム「CAPT」搭載
Windows OS および Mac OS に対応したキヤノン最新の ハイパフォーマンスプリン
ティングシステム「CAPT」（Canon Advanced Printing Technology）を搭載。この
システムは従来プリ ンタで行っていた印刷 時のデータ処理をコン ピュータで一括処理す
るため、コンピュー タの性能をフルに活 かした高速印刷を実 現しています。また、重い
データでもプリンタ側のメモリの追加なしに処理できます。
■ ネットワーク対応プリンタ
本プリンタは標準で、Ethernet のネットワークプリンタとして使用できます。また、ブ
ラウザを使ってプリンタの機能が設定できる「リモート UI」を内蔵しており、プリンタ

の設定・管理をネッ トワーク上のコンピ ュータから行えます。ま た、ジョブが終了した
り、消耗品の残量不足ま たは少なくなった状態が発 生したときに E-mail にて通知する
E-mail 通知機能があります。
対応 OS、設定のしかた、詳細については「ネットワークガイド」を参照してください。
■ USB 2.0 Hi-Speed 標準搭載
最高 480Mbps の高速 I/F USB 2.0 Hi-Speed への対応により高速転送を実現してい
ます。
■ 多彩なペーパーハンドリング
標準の 手差し トレイ とユニ バーサル カセッ トに加 え、オプシ ョンで 550 枚ペ ーパー
フィーダを用意。最大 2000 枚、5 種類の用紙サイズの連続自動給紙を可能にしました。
また、手差しトレイは、手差し両面印刷が可能で、用紙サイズもはがきから最大 SRA3、
長尺紙にまで対応しており、多様な用途に応じた使いかたを可能にしています。
■ 省電力設計＆クイックスタート
「オンデ マンド定着方式」の採用 により省電力とクイ ックスタートを実現 しました。「オ

ンデマンド定着方 式」とは、定着ヒータを印刷 時のみ瞬間的に加熱 するキヤノン独自の
方式です。
■ さまざまなマテリアルに対応
普通紙、厚紙、はがき、封筒、コート紙、ラベル用紙などさまざまな用紙に対応しています。

製品の特長 1-3
1
お
使
い
に
な
る
前
に

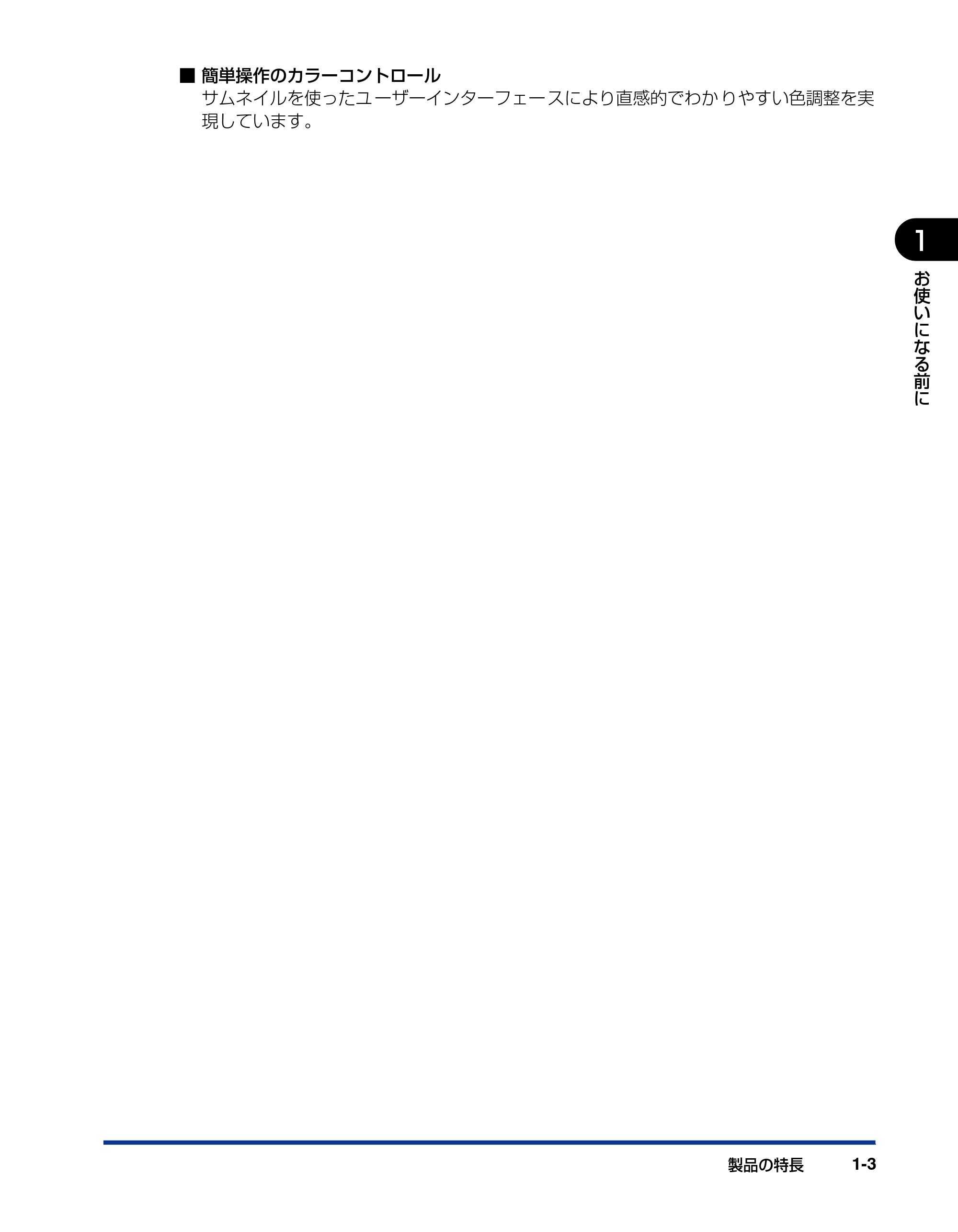

■ 簡単操作のカラーコントロール
サムネイルを使ったユ ーザーインターフェー スにより直感的でわか りやすい色調整を実
現しています。

CD-ROM について1-4
1
お
使
い
に
な
る
前
に
CD-ROM について
プリンタに付属の CD-ROM には、次のソフトウェアが同梱されています。
■ CAPT (Canon Advanced Printing Technology) ソフトウェア、USB クラスドラ
イバ
付属の CD-ROM に同梱されている CAPT (Canon Advanced Printing Technology)
ソフトウェアは本 プリンタを使用して印 刷するために必要なソ フトウェアです。お使い
のコンピュータに必ずインストールしてください。
USB クラス ドライ バは、USB ポー トを使 用して 印刷 するた めのソ フトウ ェア です。
CAPT（Canon Advanced Printing Technology）ソフトウェアおよび USB クラス
ドライバには次のものがあります。

• Windows 98 /Me 用 CAPT プリンタドライバ
• Windows 2000/XP/Server 2003/Vista 用 CAPT プリンタドライバ
• Windows 98 用 USB クラスドライバ *
• Mac OS X 用プリンタドライバ

* Windows Me/2000/XP/Server 2003/Vista 用 USB クラスドライバは、OS に標準の USB クラスド
ライバを使用します。

• Windowsでお使いになる前には、必ずインストール画面で［ ］をクリックしてREADME

ファイルをお読みください。

• Mac OS X でお使いになる前には、必ず付属の CD-ROM 内（または、キヤノンホームペー

ジからダウンロードしたファイル内）の［CAPT］-［Japanese］-［Documents］フォ
ルダに収められている、README ファイル（README-CAPT-x.xxJP.rtf）* をお読み
ください。
* 「x.xx」はお使いのプリンタドライバのバージョンによって異なります。

CD-ROM について 1-5
1
お
使
い
に
な
る
前
に

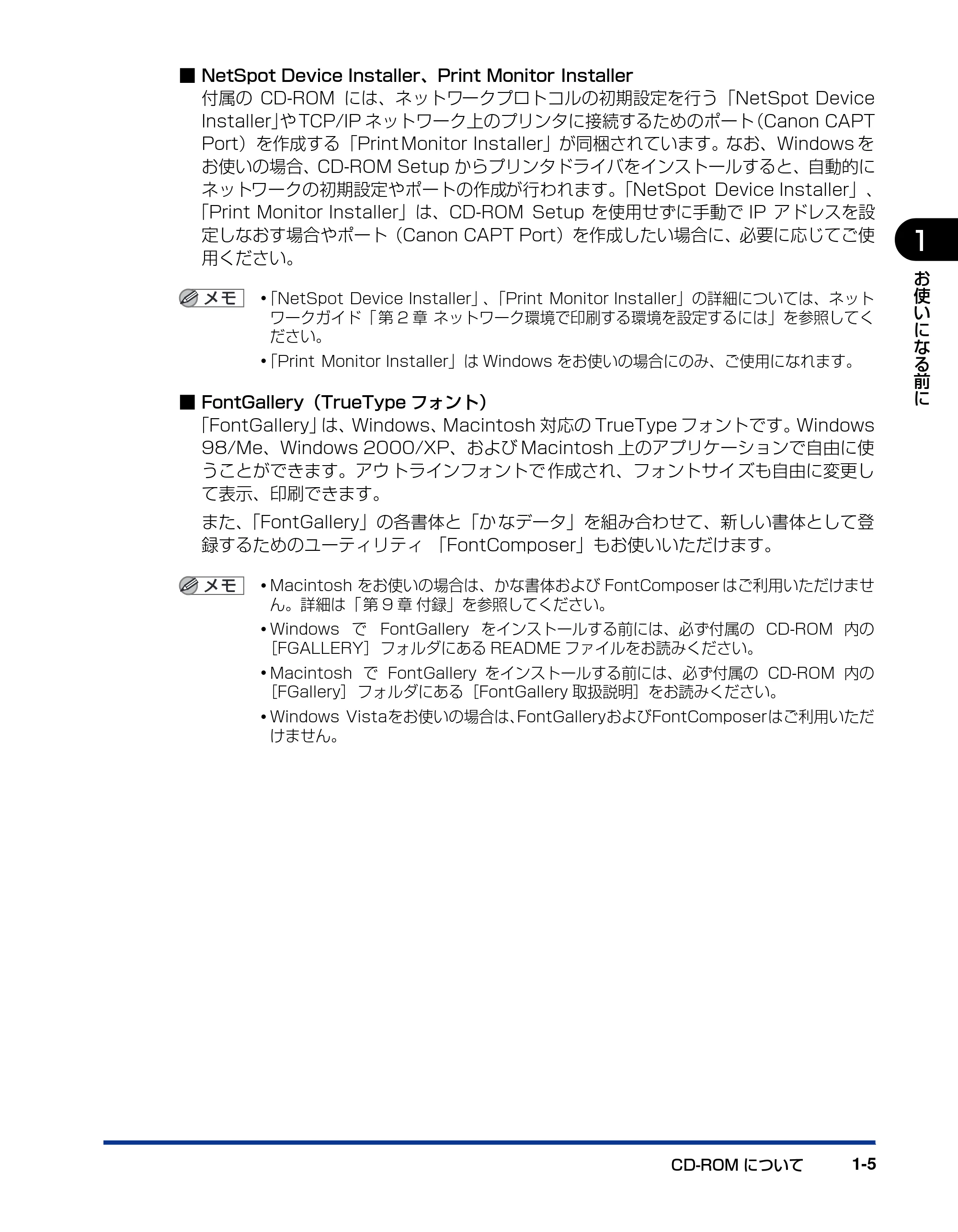

■ NetSpot Device Installer、Print Monitor Installer
付属の CD-ROM には、ネットワークプロトコルの初期設定を行う「NetSpot Device
Installer」や TCP/IP ネットワーク上のプリンタに接続するためのポート（Canon CAPT
Port）を作成する「Print Monitor Installer」が同梱されています。なお、Windows を
お使いの場合、CD-ROM Setup からプリンタドライバをインストールすると、自動的に
ネットワークの初期設定やポートの作成が行われます。「NetSpot Device Installer」、
「Print Monitor Installer」は、CD-ROM Setup を使用せずに手動で IP アドレスを設
定しなおす場合やポート（Canon CAPT Port）を作成したい場合に、必要に応じてご使
用ください。

• 「NetSpot Device Installer」、「Print Monitor Installer」の詳細については、ネット

ワークガイド「 第 2 章 ネットワーク環境で印刷する環境を設定するには」を参照してく
ださい。

• 「Print Monitor Installer」は Windows をお使いの場合にのみ、ご使用になれます。

■ FontGallery（TrueType フォント）
「FontGallery」は、Windows、Macintosh 対応の TrueType フォントです。Windows
98/Me、Windows 2000/XP、および Macintosh 上のアプリケーションで自由に使
うことができます。アウ トラインフォントで 作成され、フォントサイ ズも自由に変更し
て表示、印刷できます。
また、「FontGallery」 の各書体と「か なデータ」を組み合わせて、新しい書体として登
録するためのユーティリティ 「FontComposer」もお使いいただけます。

• Macintosh をお使いの場合は、かな書体および FontComposer はご利用いただけませ

ん。詳細は「 第 9 章 付録」を参照してください。

• Windows で FontGallery をインストールする前には、必ず付属の CD-ROM 内の

［FGALLERY］フォルダにある README ファイルをお読みください。

• Macintosh で FontGallery をインストールする前には、必ず付属の CD-ROM 内の

［FGallery］フォルダにある［FontGallery 取扱説明］をお読みください。

• Windows Vistaをお使いの場合は、FontGalleryおよびFontComposerはご利用いただ

けません。

CD-ROM について1-6
1
お
使
い
に
な
る
前
に
CD-ROM Setup について
Windows をお使いの場合は、付属の CD-ROM を CD-ROM ドライブにセットすると、次
の CD-ROM Setup が自動的に表示されます。
CD-ROM Setup から各ソフトウェアのインストールなどを始めることができます。

• Windows Vista をお使いの場合、［自動再生］ダイアログボックスが表示された場合は、

［AUTORUN.EXE の実行］をクリックします。

• CD-ROM Setup が表示されない場合は、次の方法で表示します。（ここでは、CD-ROM

ドライブ名を「D:」と表記しています。CD-ROM ドライブ名は、お使いのコンピュータ
によって異なります。）

• Windows Vista 以外の OS の場合は、［スタート］メニューから［ファイル名を指定し

て実行］を選択して「D:¥Japanese¥MInst.exe」と入力し、［OK］をクリックします。

• Windows Vista の場合は、［スタート］メニューの［検索の開始］に「D:¥Japanese¥MInst.exe」

と入力し、キーボードの［ENTER］キーを押します。

• Windows Vista をお使いの場合、［ユーザーアカウント制御］ダイアログボックスが表示

された場合は、［許可］をクリックします。
■ おまかせインストール
このボタンをクリ ックすると、プリンタド ライバのインストー ルと同時に、取扱説明書
をインストールすることができます。
■ 選んでインストール
このボタンをクリ ックすると、プリンタド ライバのみインスト ールするか、取扱説明書
のみインストールするかを選択することができます。
■ 付属ソフトウェア
このボタンをクリック すると、「NetSpot Device Installer」を起動することができま
す。
「NetSpot Device Installer」の詳細については、ネットワークガイド「第 2 章 ネット
ワーク環境で印刷する環境を設定するには」を参照してください。

CD-ROM について 1-7
1
お
使
い
に
な
る
前
に

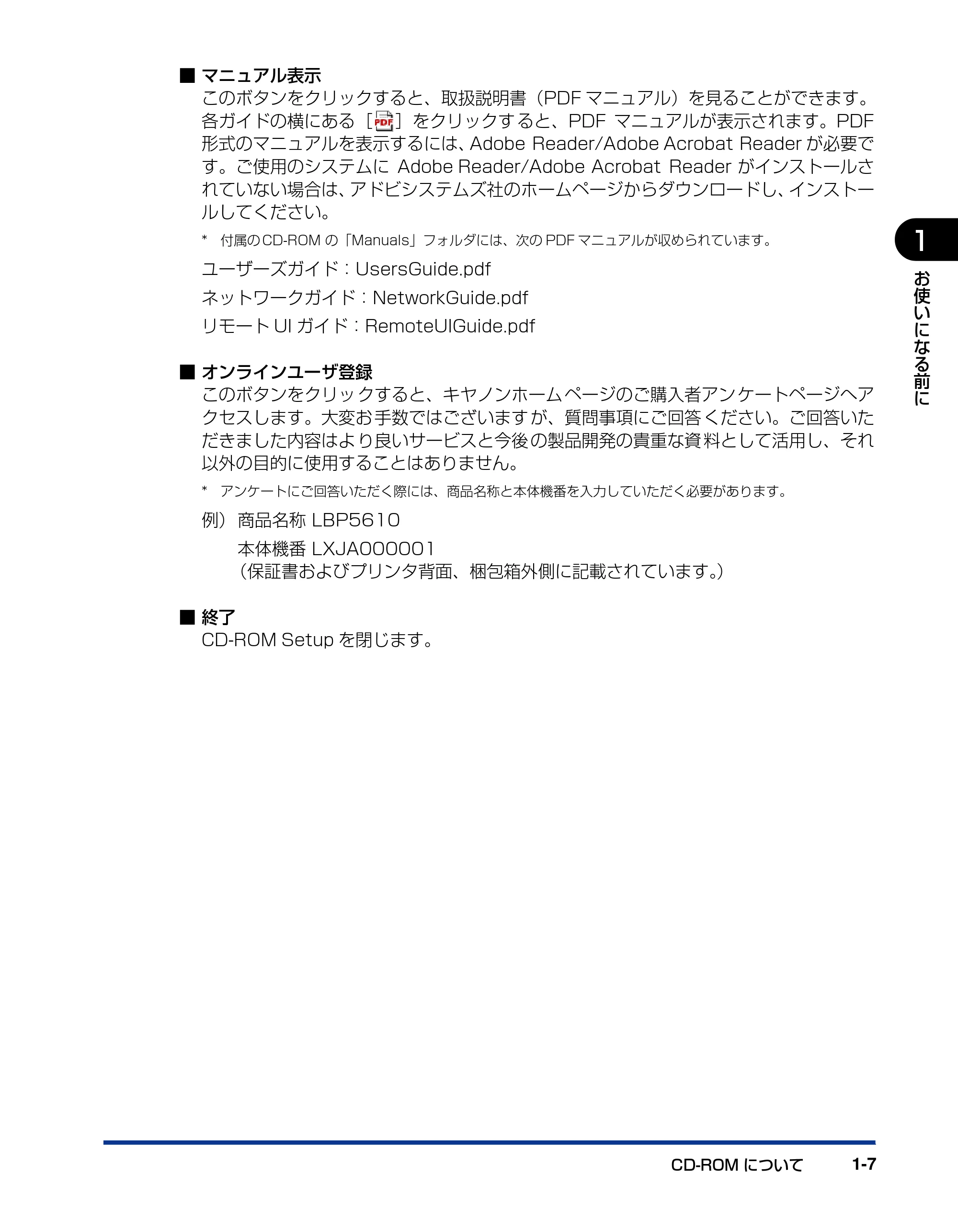

■ マニュアル表示
このボタンをクリックすると、取扱説明書（PDF マニュアル）を見ることができます。
各ガイドの横にある［ ］をクリックす ると、PDF マニュアルが表示されます。PDF
形式のマニュアルを表示するには、Adobe Reader/Adobe Acrobat Reader が必要で
す。ご使用のシステムに Adobe Reader/Adobe Acrobat Reader がインストールさ
れていない場合は、アドビシステムズ社のホームページからダウンロードし、インストー
ルしてください。
* 付属の CD-ROM の「Manuals」フォルダには、次の PDF マニュアルが収められています。
ユーザーズガイド：UsersGuide.pdf
ネットワークガイド：NetworkGuide.pdf
リモート UI ガイド：RemoteUIGuide.pdf
■ オンラインユーザ登録
このボタンをクリッ クすると、キヤノンホーム ページのご購入者アン ケートページへア

クセスします。大変お 手数ではございます が、質問事項にご回答 ください。ご回答いた
だきました内容はよ り良いサービスと今後 の製品開発の貴重な資 料として活用し、それ
以外の目的に使用することはありません。
* アンケートにご回答いただく際には、商品名称と本体機番を入力していただく必要があります。
例） 商品名称 LBP5610
本体機番 LXJA000001
（保証書およびプリンタ背面、梱包箱外側に記載されています。）
■ 終了
CD-ROM Setup を閉じます。

各部の名称と機能1-8

1
お
使
い
に
な
る
前
に

各部の名称と機能

本体
本プリンタには通気口がありますので、壁や物でふさがないように設置してください。通
気口をふさがれるとプリンタ内部に熱がこもり、火災の原因になることがあります。
前面
操作パネルに貼られているフィルムは、ご使用前にはがしてください。
a 操作パネル
プリンタの状態を示すランプとジョブをキャンセル
することができるキーがあります。(➞P.1-11)
b トナーカバー
トナーカートリッジを交換するときに、ここを開け
て作業します。（➞P.6-3）
c 上カバー／排紙トレイ
上カバーは、ドラムカートリッジを交換するときや
プリ ンタ 内部を 清掃 すると きに 開けて 作業 します
（紙づまりを除去するときは、開ける必要はありませ
ん）。上カバーは、前カバーを開けて定着器を手前に
倒してから、ロック解除ボタンを押して開けます。
ロック 解除ボタ ンの位置 については、「プリンタ内
部」（➞P.1-10）を参照してください。
排 紙ト レ イは、印 刷 さ れた 用 紙が 排 紙さ れ ます。
（➞P.3-16）
d 通気口
プリンタ内部冷却用の通気口です。

e 電源スイッチ
プリンタの電源を入れたり、切ったりします。
(➞P.2-61)
f 運搬用取っ手
プリンタを運ぶときは、ここを持ちます。
(➞P.6-74)
g 給紙カセット
普通紙、ラ ベル用紙 をセット することが できます。
(➞P.3-17)
h 用紙サイズ表示
給紙カセットにセットした用紙サイズの用紙サイズ
表示板を差し込みます。（➞P.3-17）
i 延長トレイ
手差しトレイに用紙をセットするときに、用紙が垂
れ下がらないように開けます。
a
k
j
i
h
g
f
e
c
d
b
m
l

各部の名称と機能 1-9

1
お
使
い
に
な
る
前
に
j 補助トレイ
手差しトレイに用紙をセットするときに、用紙が垂
れ下がらないように引き出します。
k 手差しトレイ
普通紙、厚紙、ラベル用、コート紙、はがき、封筒
をセットすることができます。(➞P.3-44）
l 用紙ガイド
手差しトレイにセットした用紙の幅に合わせてガイ
ドの位置を調整します。積載制限マークが付いてお
り、このマークの下まで用紙をセットできます。
m 前カバー
定着器の交換や紙づまりを除去するときに、ここを
開けて作業します。(➞P.6-4)
背面
a 後カバー
USB、または LAN ケーブルを接続するときなどに、
ここを開けて作業します。
b 回収トナーカバー
回収トナー容器の交換をするときに、ここを開けて
作業します。（➞P.6-54）
c 通気口
プリンタ内部冷却用の通気口です。
d カセット保護カバー
給紙カセットにゴミやホコリが入らないようにする
ための カバーで す。給紙カセ ットを延 長して、A3
や B4 サイズなど大きな用紙をセットすると、自動
的にカセット保護カバーが上がります。
e 定格銘板ラベル

プ リ ン タ 識 別 の た め の シ リ ア ル ナ ン バ ー
（SerialNo.）が記載されています。サービスや修理
を受けるときに必要になります。明示されている電
流値は、平均消費電流です。
f アース線端子
付属のアース線をこの端子に接続します。
g 電源コード差し込み口
付属の電源コードをここに接続します。
h USB コネクタ
USB ケーブルの接続部です。（➞P.2-53）
i LAN コネクタ
LAN ケーブル（10BASE-T/100BASE-TX）の
接続部です。（➞P.2-56）
j 100 ランプ（緑色）
プリンタのネットワークボードが 100BASE-TX
でネットワークに接続されているときに、点灯しま
す。10BASE-T 接続の場合は、点灯しません。
k LNK ランプ（緑色）
プリンタのネットワークボードがネットワークに正
しく接続されているときに、点灯します。
k
defg
i
h
b
c
j
l
a

各部の名称と機能1-10

1
お
使
い
に
な
る
前
に

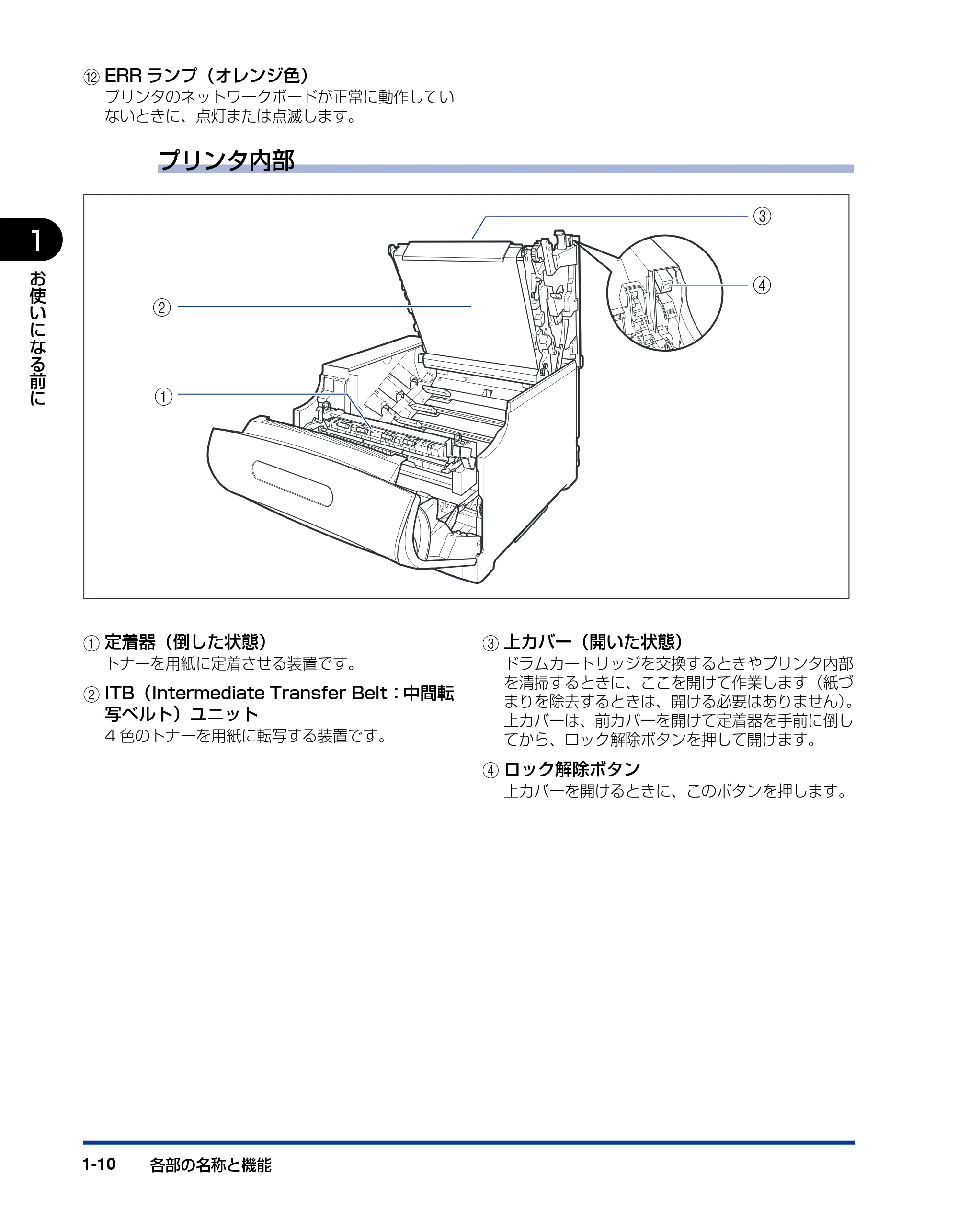

l ERR ランプ（オレンジ色）
プリンタのネットワークボードが正常に動作してい
ないときに、点灯または点滅します。
プリンタ内部
a 定着器（倒した状態）
トナーを用紙に定着させる装置です。
b ITB（Intermediate Transfer Belt：中間転
写ベルト）ユニット
4 色のトナーを用紙に転写する装置です。
c 上カバー（開いた状態）
ドラムカートリッジを交換するときやプリンタ内部
を清掃するときに、ここを開けて作業します（紙づ
まりを除去するときは、開ける必要はありません）。
上カバーは、前カバーを開けて定着器を手前に倒し
てから、ロック解除ボタンを押して開けます。
d ロック解除ボタン
上カバーを開けるときに、このボタンを押します。
a
b
c
d

各部の名称と機能 1-11

1
お
使
い
に
な
る
前
に
操作パネルについて
操作パネルには、プリンタの状態を示すランプとジョブをキャンセルすることができるキー
があります。
プリンタ状態の詳しい情報は、お使いのコンピュータからプリンタステータスウィンドウ
（Windows）／ステー タスモニタ（Macintosh）で確認することができます。プリンタ
ス テ ー タ ス ウ ィ ン ド ウ に つ い て は、「プ リ ン タ ス テ ー タ ス ウ ィ ン ド ウ に つ い て」
（ ➞P.5-90）を参照してください。ステータスモニタについては、オンラインマニュアル
「第 4 章 便利な印刷機能」を参照してください。
■ ランプ
* 交換が必要な色（K、Y、C、M）のトナーカートリッジのランプが点灯、点滅します。“K”はブラック、“Y”
はイエロー、“C”はシアン、“M”はマゼンタの各トナーカートリッジを表しています。
番号 名称 点灯時 点滅時 参照先
a
エラーランプ
（オレンジ色）
サービ スエラーが 発生
している状態。
エラ ーが発 生して いて印刷 できな い

状態。
P.7-24
b
紙づまりランプ
（オレンジ色）
－
紙づ まりが 発生し ていて印 刷でき な
い状態。
P.7-3
c
回収トナーラン
プ（オレンジ色）
－
回収 トナー 容器の 交換が必 要で印 刷
できない状態、または回収トナー容器
がセットされていない状態。
P.6-54
d
印刷可ランプ
（緑色）
印 刷 可 能 な 状 態、ス
リープ中。
印刷中、ウォームアップ中、キャリブ
レーション中、一時停止中など、プリ
ン タ が 何 ら かの 処 理 ま た は 動 作 を
行っている状態。
－
e
トナーランプ
（オレンジ色）
トナー カートリッ ジの
交換が必要な状態。*
トナ ーカー トリッ ジの交換 が必要 で
印刷できない状態。*
P.6-3
f
給紙ランプ
（オレンジ色）
すべて の給紙部に 用紙
がない状態。
用紙なしの状態、または印刷するサイ
ズの用紙がセットされていない状態。
P .3 -1 7 、
P.3-44
印刷可回収トナー紙づまりエラー トナー 給紙 ジョブ キャンセル
a b c d f f g

各部の名称と機能1-12

1
お
使
い
に
な
る
前
に

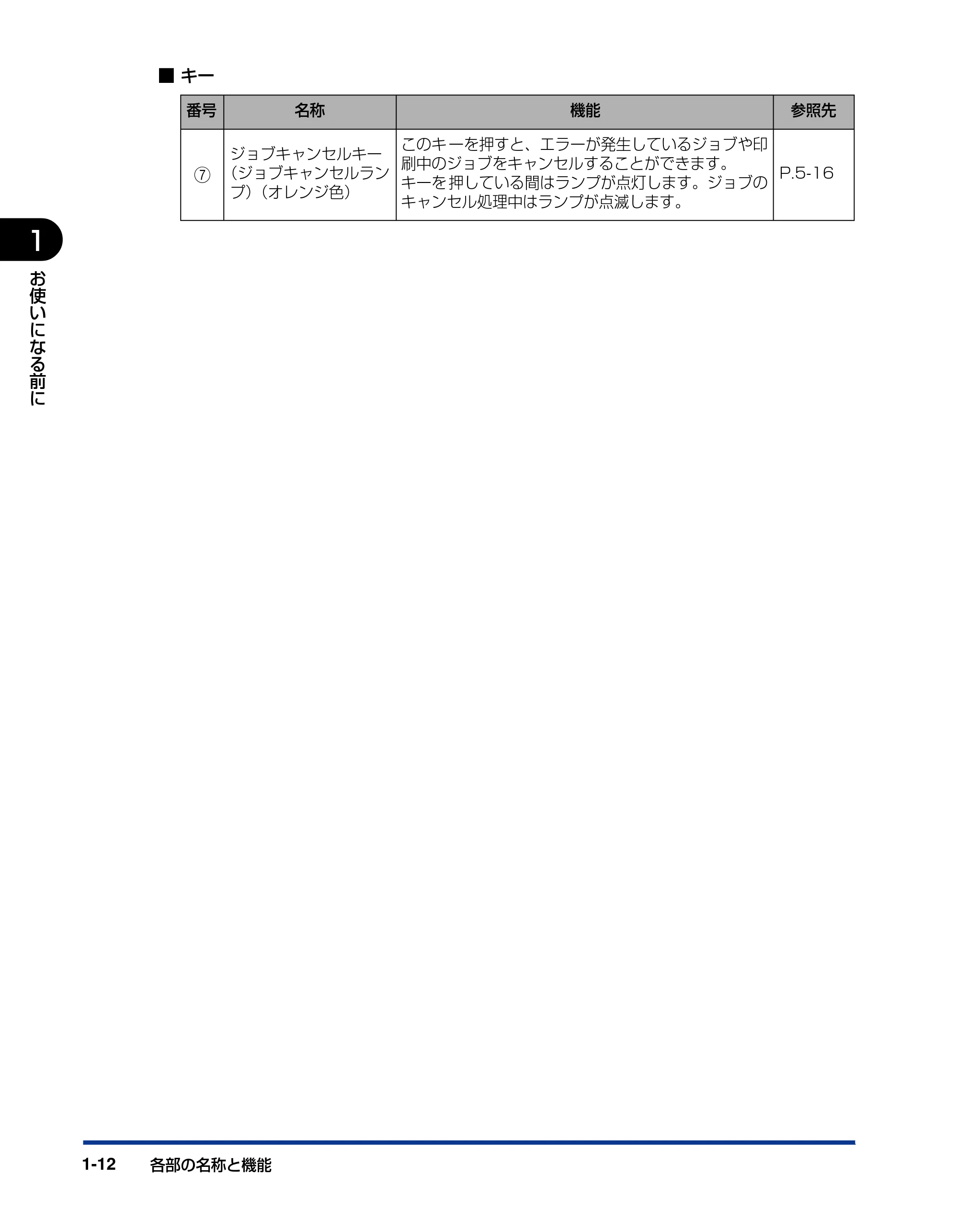

■ キー
番号 名称 機能 参照先
g
ジョブキャンセルキー
（ジョブキャンセルラン
プ）（オレンジ色）
このキ ーを押すと、エラーが発生しているジョブや印
刷中のジョブをキャンセルすることができます。
キーを 押している間はランプが点灯します。ジョブの
キャンセル処理中はランプが点滅します。
P.5-16

オプション品について 1-13
1
お
使
い
に
な
る
前
に
オプション品について
本プリンタの機能をフルに活かしてお使いいただくために、次のようなオプション品を用意
しています。必要に応じてお買い求めください。オプション品については、本プリンタをお
買い求めになった販売店にお問い合わせください。
ペーパーフィーダ
本プリンタは、標準状態で給紙カセットと手差しトレイの合計 2 つの給紙部があります。オ
プションのペーパーフィーダを 3 台装着すると、最大 5 つの給紙部を使用することが可能
です。
550 枚ペーパーフィーダユニット PF-98B は、ペーパーフィーダと給紙カセットがセット
になっています。
給紙カセットには、A3、B4、A4、B5、A5、レジャー（11 × 17）、リーガル、レター、
エグゼクティブサイズと次のサイズのユーザ定義用紙を普 通紙（64g/m2 の場合）で最大
約 550 枚までセットできます。

• 縦置きの場合：幅 210.0 ～ 297.0mm、長さ 210.0 ～ 431.8mm
• 横置きの場合：幅 210.0 ～ 297.0mm、長さ 148.0 ～ 297.0mm
• ペーパーフィーダは、 最大 3 台まで取り付けることができます。ただし、ぺディスタル

（ボックスタイプ）を装着した場合は、2 台までです。

• 550 枚ペーパーフィーダユニット PF-98B は、LBP5910/5910F/5900/5900SE/

5610/5600/5600SE 専用です。他の機種用のペーパーフィーダは使用できません。

• 550枚ペーパーフィーダユニット PF-98は LBP5910/5910F/5610では使用できま

せん。

• ペーパーフィーダの取り付けかたについては、「ペーパーフィーダ」（➞P.8-2）を参照し

てください。
550枚ペーパーフィーダユニットPF-98B

オプション品について1-14
1
お
使
い
に
な
る
前
に
ペディスタル
ぺディスタルは、本プリンタを操作しやすい高さに設置したり、移動しやすくするための専
用台です。本プリンタの底面またはペーパーフィーダの底面に取り付けることができます。
移動用のキャスタと固定するためのアジャスタが付いています。
ペディスタルには、キャスタタイプとボックスタイプの 2 種類があります。

• ペディスタル（キャスタタイプ）を装着した場合、ペーパーフィーダは 3 台まで取り付け

ることができますが、ペディスタル（ボックスタイプ）を装着した場合は 2 台までです。

• ペディスタルの取り付けかたについては、ペディスタルに付属の取扱説明書を参照してく

ださい。
ペディスタル（ボックスタイプ）ペディスタル（キャスタタイプ）

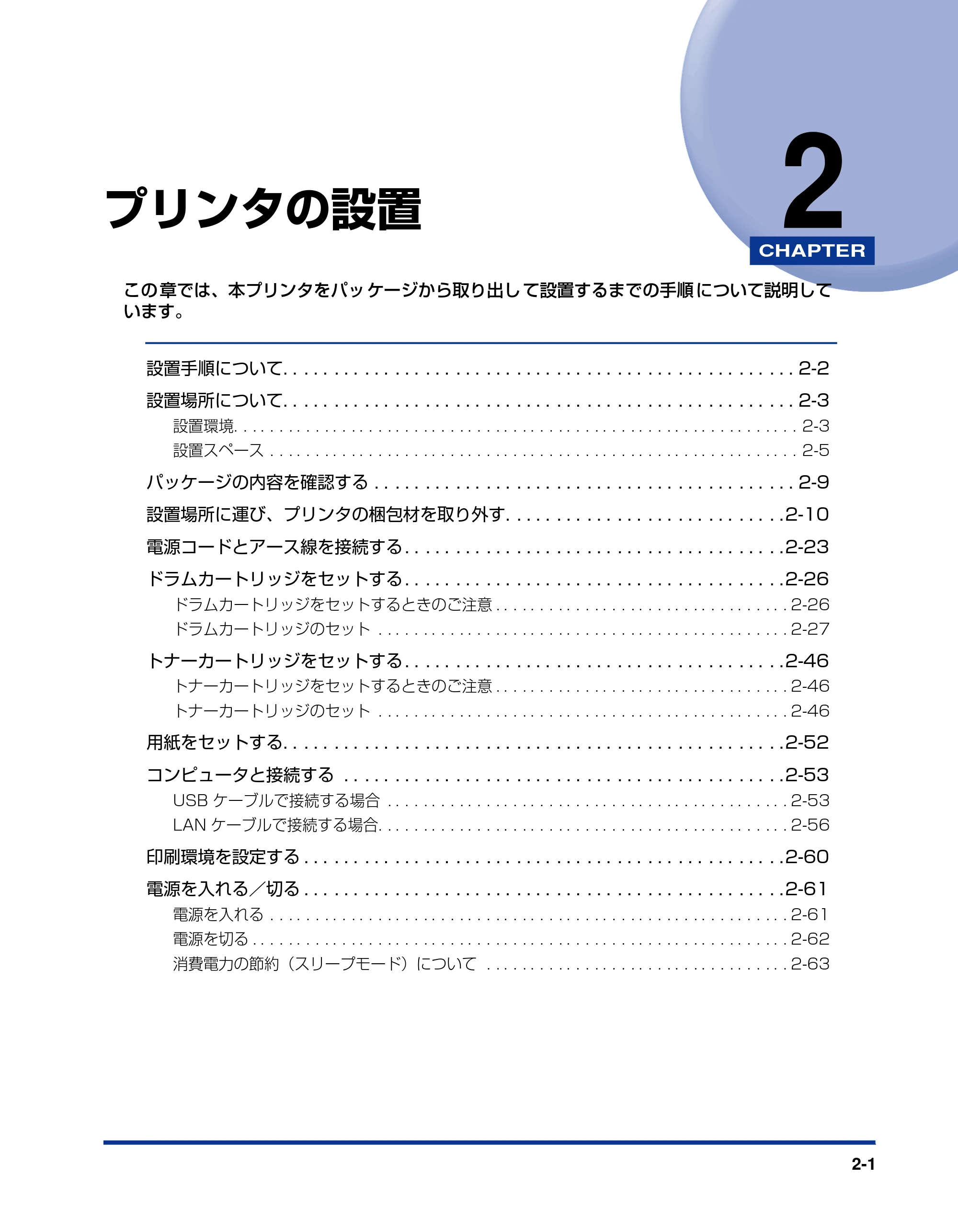

2-1
CHAPTER
2プリンタの設置
この 章では、本プリンタをパッ ケージから取り出し て設置するまでの手順 について説明して
います。
設置手順について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
設置場所について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
設置環境. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
設置スペース . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5

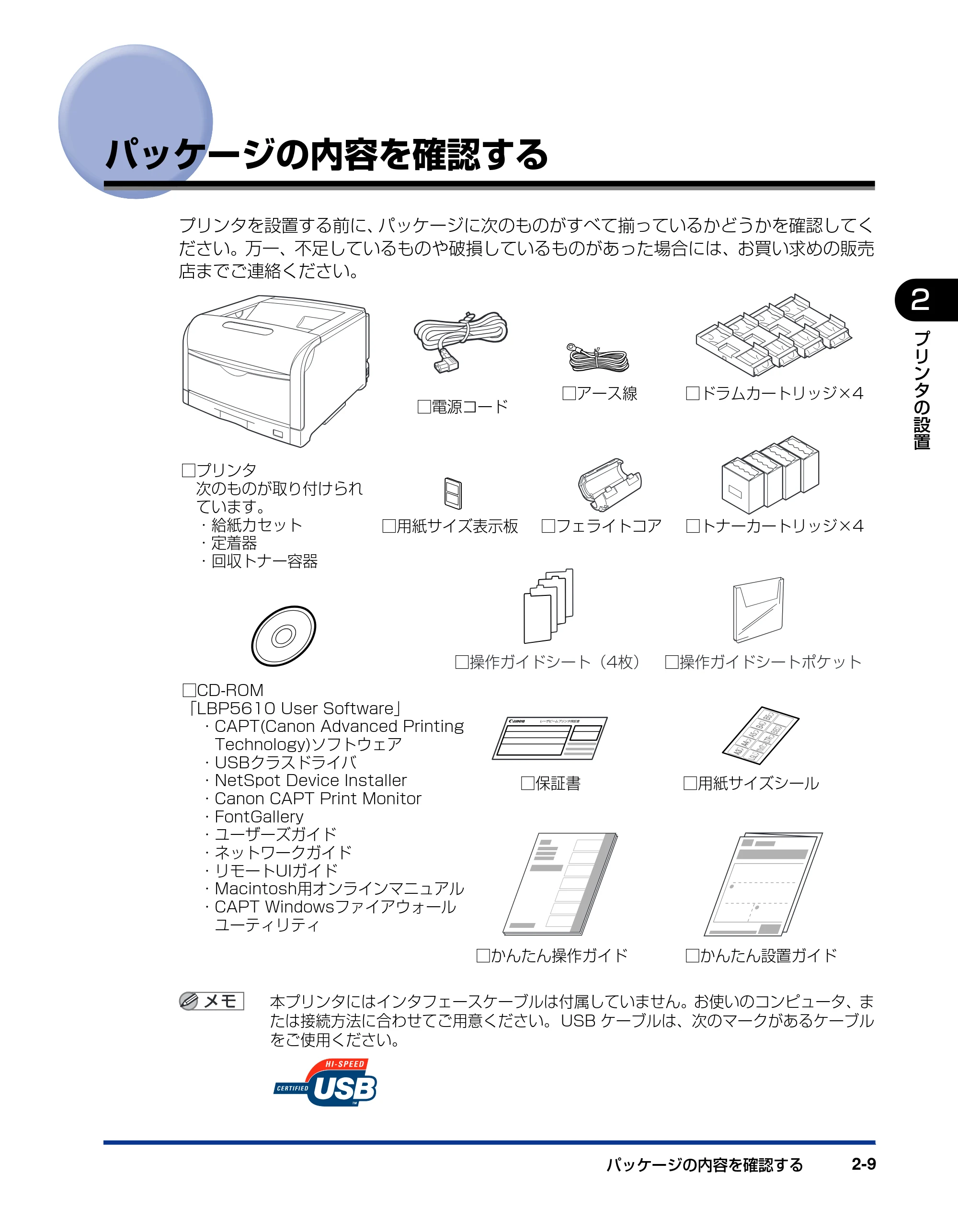

パッケージの内容を確認する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9

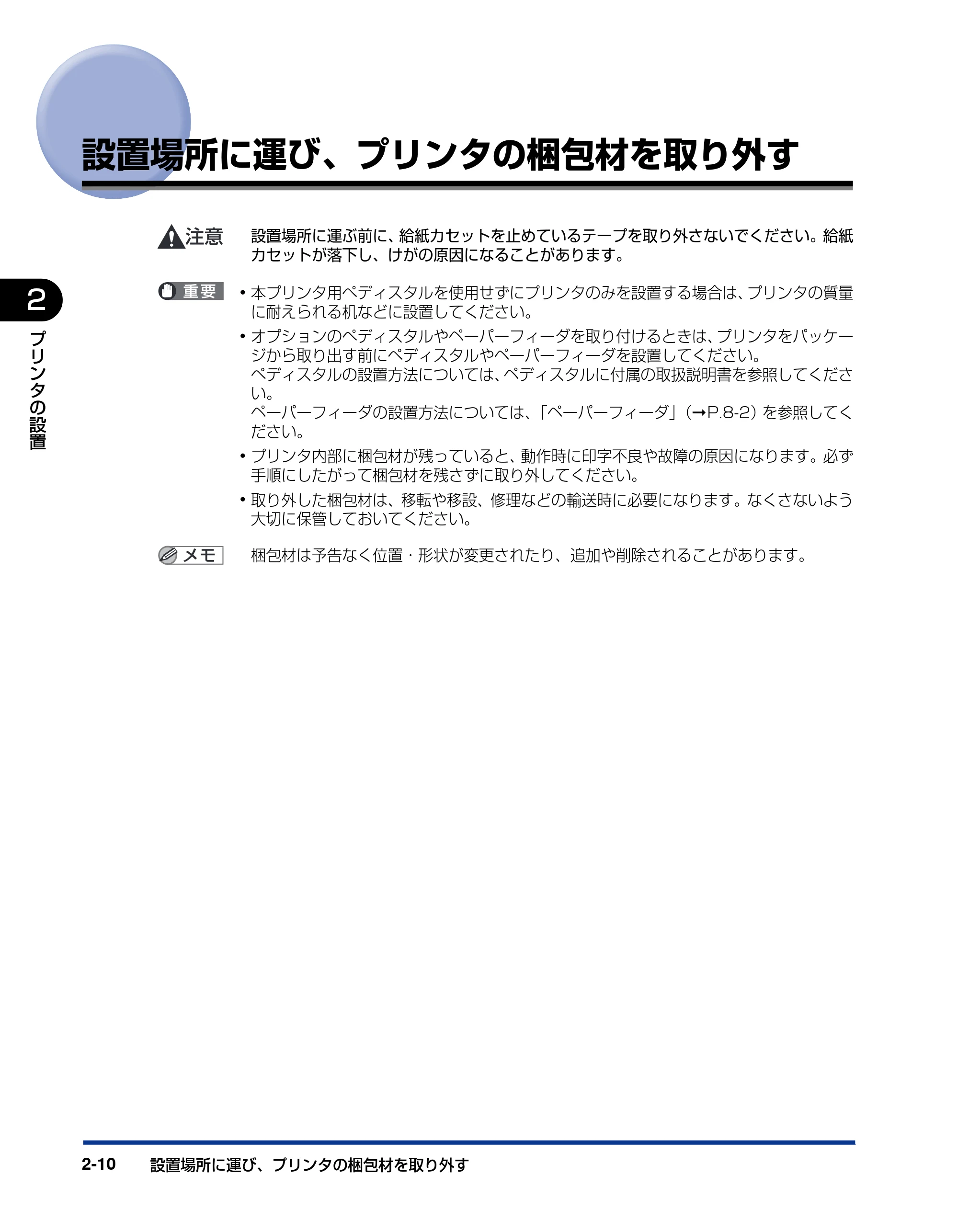

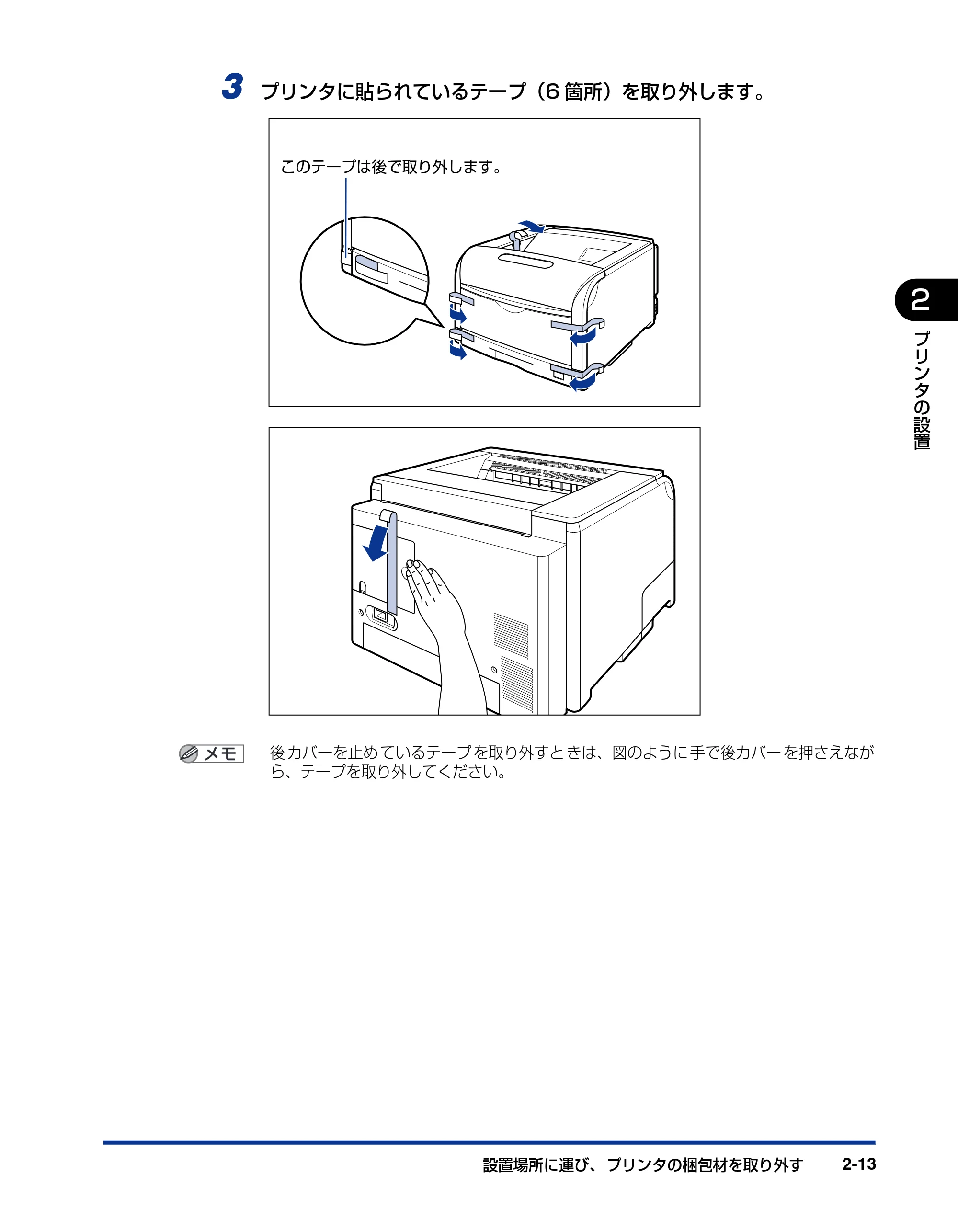

設置場所に運び、プリンタの梱包材を取り外す. . . . . . . . . . . . . . . . . . . . . . . . . . . .2-10
電源コードとアース線を接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-23

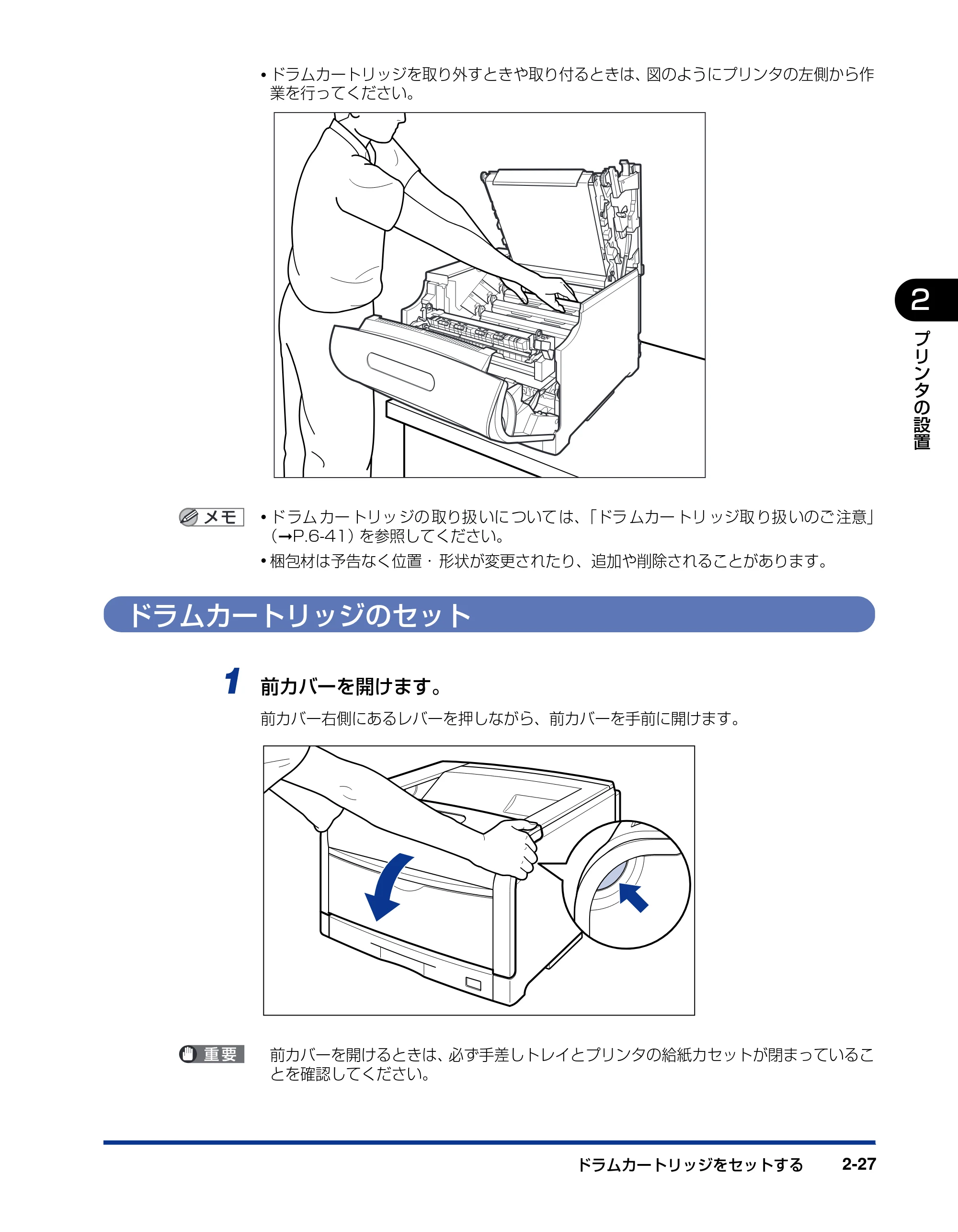

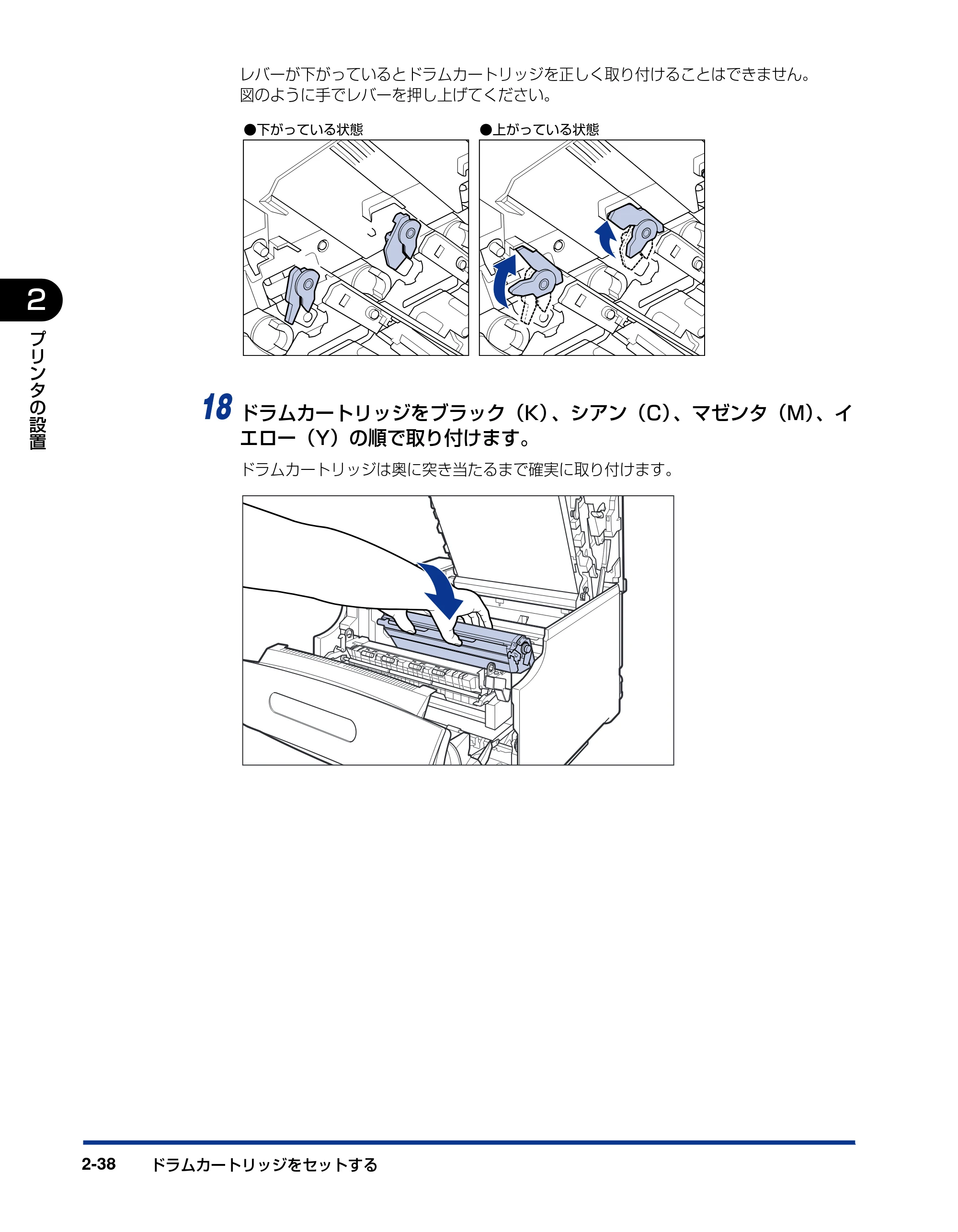

ドラムカートリッジをセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-26
ドラムカートリッジをセットするときのご注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-26

ドラムカートリッジのセット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-27
トナーカートリッジをセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-46
トナーカートリッジをセットするときのご注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-46
トナーカートリッジのセット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-46
用紙をセットする. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-52

コンピュータと接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-53
USB ケーブルで接続する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-53
LAN ケーブルで接続する場合. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-56
印刷環境を設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-60
電源を入れる／切る . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-61

電源を入れる . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-61
電源を切る . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-62
消費電力の節約（スリープモード）について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-63

設置手順について2-2
プ
リ
ン
タ
の
設
置
2

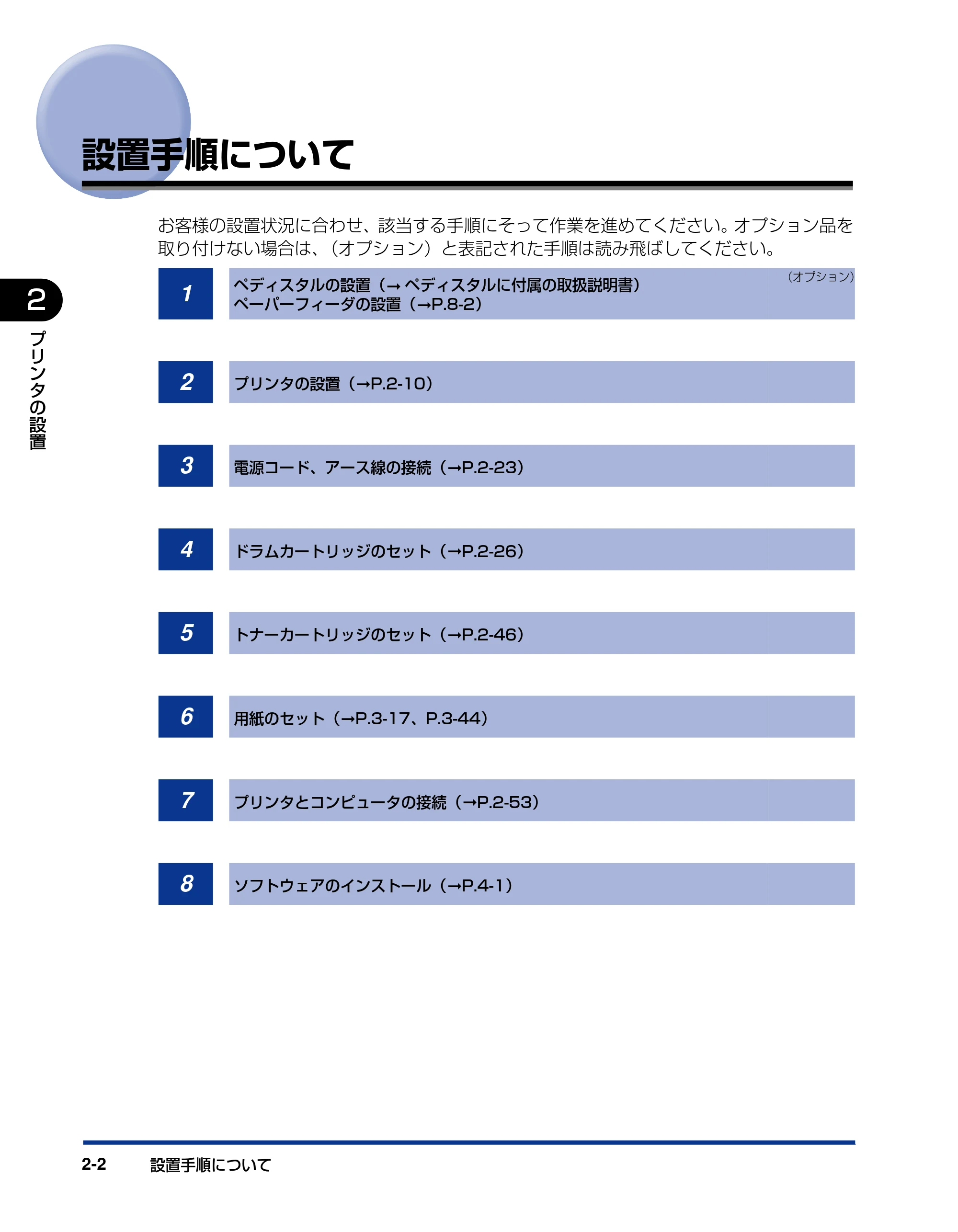

設置手順について
お客様の設置状況に合わせ、該当する手順にそって作業を進めてください。オプション品を

取り付けない場合は、（オプション）と表記された手順は読み飛ばしてください。

1
ペディスタルの設置（ ➞ ペディスタルに付属の取扱説明書）
ペーパーフィーダの設置（ ➞P.8-2）
（オプション）
2 プリンタの設置（ ➞P.2-10）
3 電源コード、アース線の接続（ ➞P.2-23）
4 ドラムカートリッジのセット（ ➞P.2-26）
5 トナーカートリッジのセット（ ➞P.2-46）
6 用紙のセット（ ➞P.3-17、P.3-44）
7 プリンタとコンピュータの接続（ ➞P.2-53）
8 ソフトウェアのインストール（ ➞P.4-1）

設置場所について 2-3
プ
リ
ン
タ
の
設
置
2

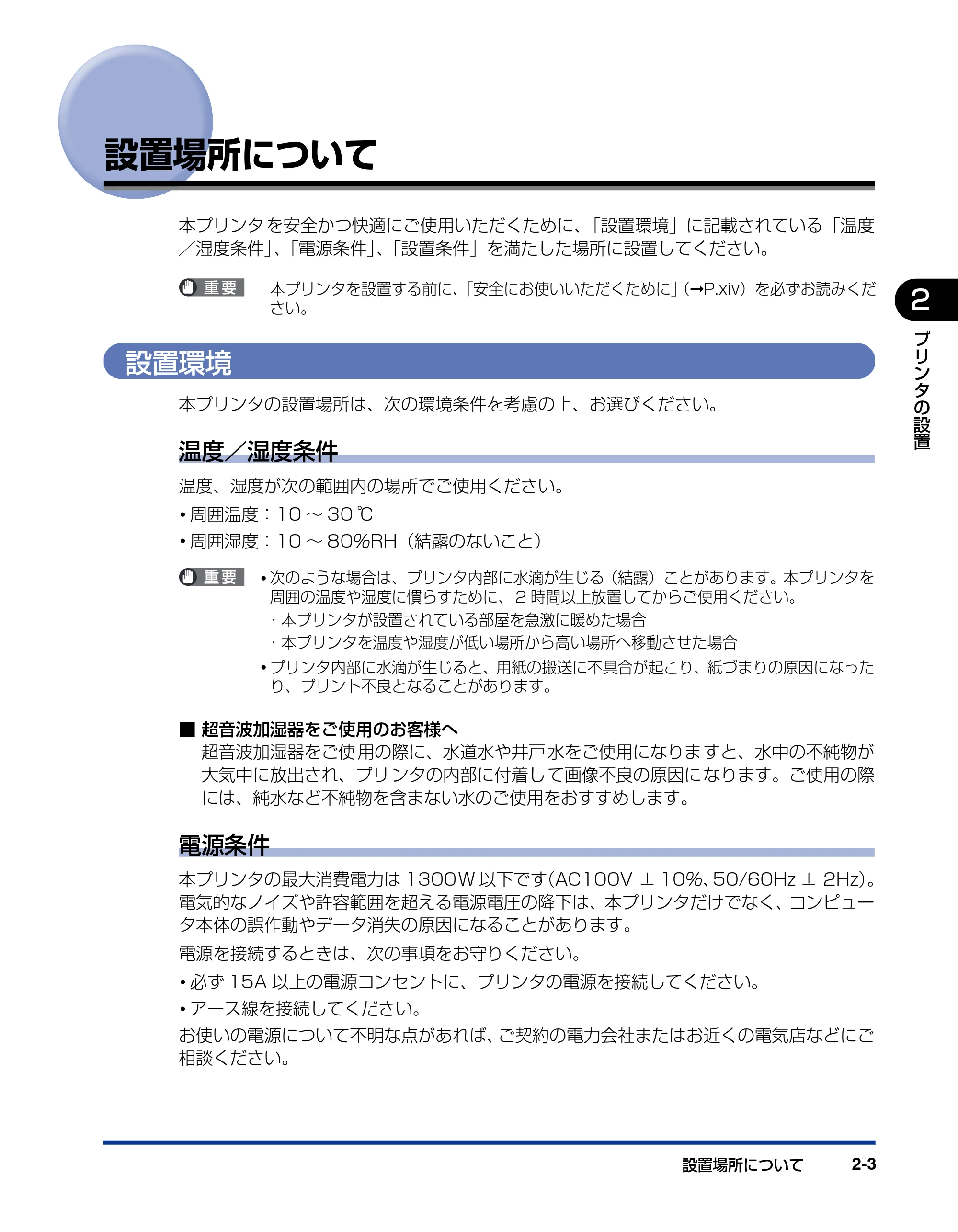

設置場所について
本プリンタ を安全かつ快適にご使用いただくために、「設置環境」に記載されている「温度
／湿度条件」、「電源条件」、「設置条件」を満たした場所に設置してください。
本プリンタを設置する前に、「安全にお使いいただくために」（➞P.xiv）を必ずお読みくだ
さい。
設置環境
本プリンタの設置場所は、次の環境条件を考慮の上、お選びください。
温度／湿度条件
温度、湿度が次の範囲内の場所でご使用ください。

• 周囲温度：10 ～ 30 ℃
• 周囲湿度：10 ～ 80％RH（結露のないこと）
• 次のような場合は、プリンタ内部に水滴が生じる（結露）ことがあります。本プリンタを

周囲の温度や湿度に慣らすために、 2 時間以上放置してからご使用ください。

• 本プリンタが設置されている部屋を急激に暖めた場合
• 本プリンタを温度や湿度が低い場所から高い場所へ移動させた場合
• プリンタ内部に水滴が生じると、用紙の搬送に不具合が起こり、紙づまりの原因になった

り、プリント不良となることがあります。
■ 超音波加湿器をご使用のお客様へ
超音波加湿器をご使 用の際に、水道水や井戸 水をご使用になりま すと、水中の不純物が
大気中に放出され、プリ ンタの内部に付着し て画像不良の原因に なります。ご使用の際
には、純水など不純物を含まない水のご使用をおすすめします。
電源条件
本プリンタの最大消費電力は 1300W 以下です（AC100V ± 10％、50/60Hz ± 2Hz）。
電気的なノイズや許容範囲を超える電源電圧の降下は、本プリンタだけでなく、コンピュー
タ本体の誤作動やデータ消失の原因になることがあります。
電源を接続するときは、次の事項をお守りください。

• 必ず 15A 以上の電源コンセントに、プリンタの電源を接続してください。
• アース線を接続してください。

お使いの電源について不明な点があれば、ご契約の電力会社またはお近くの電気店などにご
相談ください。

設置場所について2-4
プ
リ
ン
タ
の
設
置
2
アース線を接続してください。アース線を接続しないで万一漏電した場合は、火災や感電
の原因になります。

• 一つの電源コンセントを本プリンタ専用にしてください。同一電源コンセント上の他の差

し込み口は、使用しないでください。

• コンピュータ本体の補助コンセントに電源を接続しないでください。
• 複写機やエアコン、シュレッダーなど、消費電力の大きな機器や電気的ノイズを発生する

機器と同じコンセントに電源を接続しないでください。
設置条件
本プリンタは、次のような場所に設置してください。

• 十分なスペースが確保できる場所
• 風通しがよい場所
• 平坦で水平な場所
• 本プリンタおよびオプション品の質量に耐えられる十分な強度のある場所

アルコール、シンナーなどの引火性溶剤の近くに設置しないでください。引火性溶剤が製
品内部の電気部品などに接触すると、火災や感電の原因になります。

• 本プリンタを次のような場所に設置しないでください。火災や感電の原因になることがあ

ります。

• 湿気やほこりの多い場所
• 調理台や加湿器のそばなど油煙や湯気があたる場所
• 雨や雪が降りかかるような場所
• 水道の蛇口付近などの水気のある場所
• 直射日光のあたる場所
• 高温になる場所
• 火気に近い場所
• ぐらついた台の上や傾いた所などの不安定な場所、振動の多い場所に設置しないでくださ

い。落ちたり倒れたりして、けがの原因になることがあります。

設置場所について 2-5
プ
リ
ン
タ
の
設
置
2
本 プリンタは次 のような場所 に設置しない でください。故障 の原因になる ことがありま
す。

• 急激な温度変化や湿度変化がある場所や結露の発生する場所
• 風通しの悪い場所（使用中の製品からは、オゾンが発生しますが、その量は人体に影響

を及ぼさない程度です。ただし、換気の悪い部屋で長時間使用する場合や、大量に印刷
する場合には、快適な作業環境を保つため、部屋の換気をするようにしてください。）

• 磁気や電磁波を発生する機器の近く
• 実験室など、化学反応を起こすような場所
• 空気中に、塩分やアンモニアガスなどの腐食性または毒性のガスを含んでいるような場

所

• 本プリンタおよびオプション品の質量で歪んだり、沈む可能性のある場所（じゅうたん、

畳などの上）
設置スペース
周囲に必要なスペース
■ 標準状態
■ ペーパーフィーダ× 3 段装着状態
100
(mm)
780
1485
740
745
135
100
100
(mm)
上カバー
前カバー給紙
カセット
前面
給紙
カセット
カセット保護カバー
1615
795
210
745
100
100
(mm)
(mm)
917
1056.5
1198
100
上カバー
前カバー
前面

設置場所について2-6
プ
リ
ン
タ
の
設
置
2

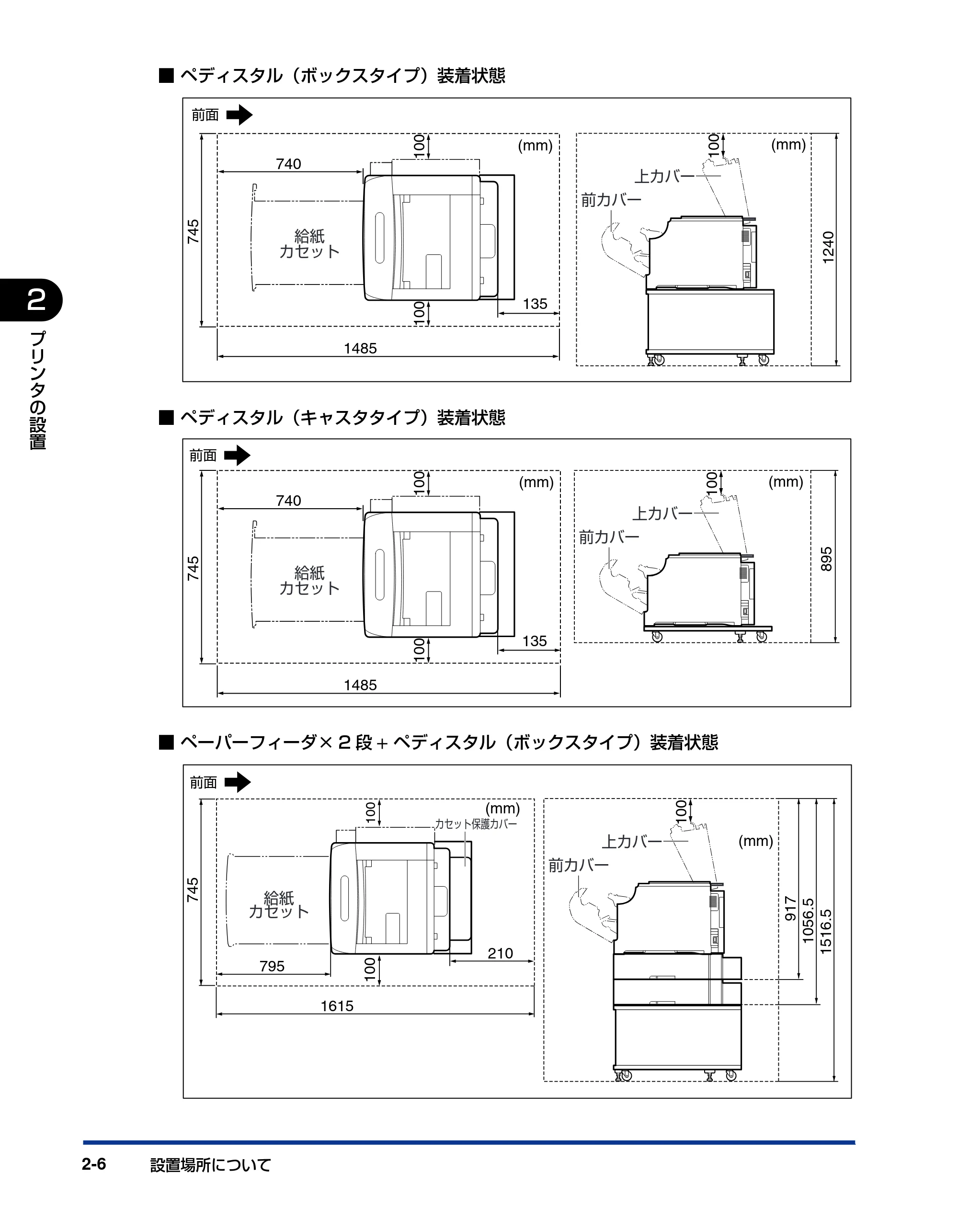

■ ペディスタル（ボックスタイプ）装着状態
■ ペディスタル（キャスタタイプ）装着状態
■ ペーパーフィーダ× 2 段 + ペディスタル（ボックスタイプ）装着状態
(mm)
1240
100
上カバー
前カバー
1485
740
745
135
100
100
(mm)
給紙
カセット
前面
(mm)
895
100
上カバー
前カバー
1485
740
745
135
100
100
(mm)
給紙
カセット
前面
1615
745
給紙
カセット
カセット保護カバー
795
100

(mm)
210
100
(mm)上カバー
前カバー
100
917
1056.5
1516.5
前面

設置場所について 2-7
プ
リ
ン
タ
の
設
置
2

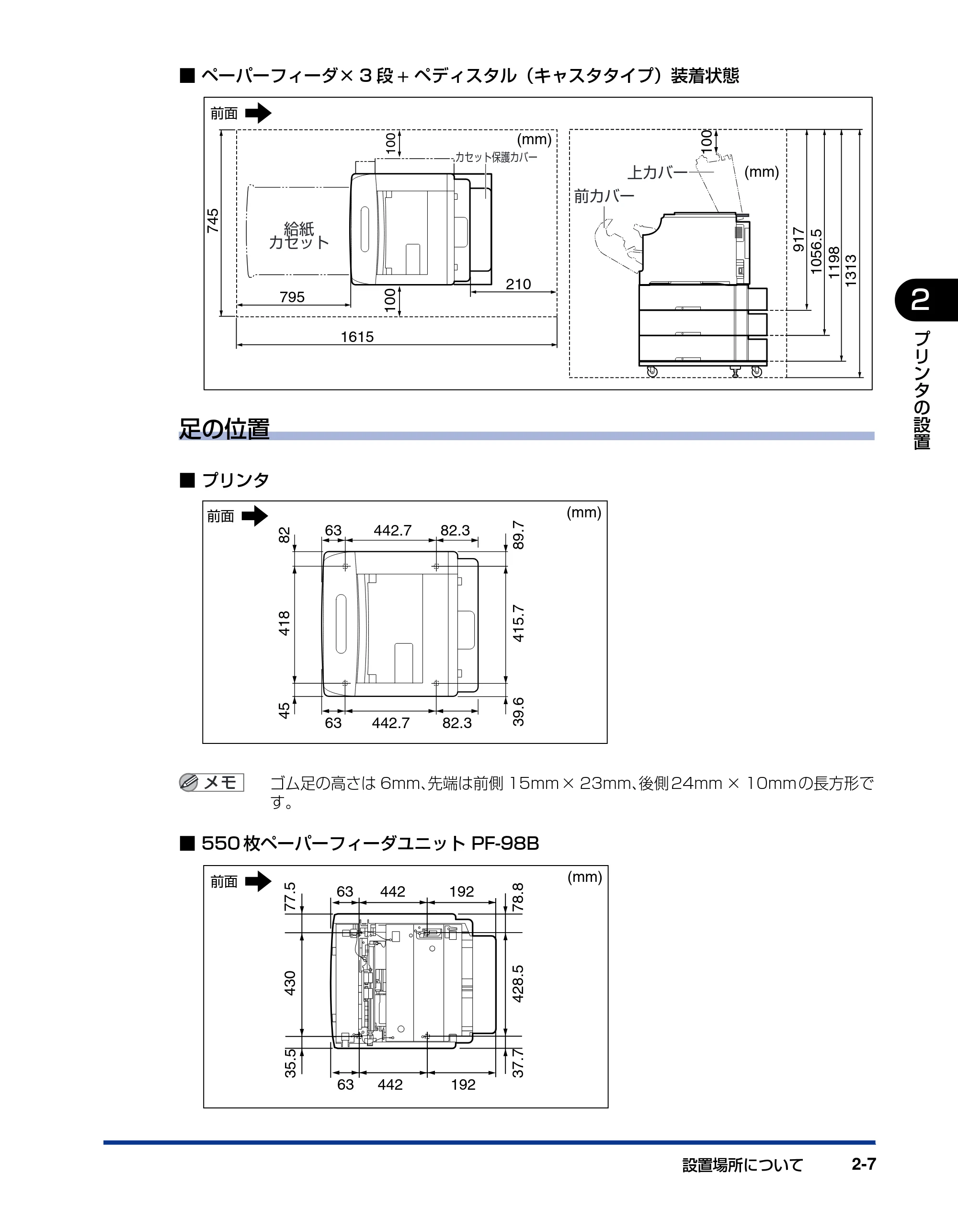

■ ペーパーフィーダ× 3 段 + ペディスタル（キャスタタイプ）装着状態
足の位置
■ プリンタ
ゴム足の高さは 6mm、先端は前側 15mm× 23mm、後側 24mm × 10mm の長方形で
す。
■ 550 枚ペーパーフィーダユニット PF-98B
917
1056.5
1198
1313
(mm)
100
上カバー
前カバー
給紙
カセット
カセット保護カバー
100

(mm)
210
100
795
745
1615
前面
(mm)
63 442.7 82.3
39.6

415.7

89.7
63 442.7 82.3
45

418

82
前面
63 442 192
63 442 192
428.5

78.8
37.7
430

77.5
35.5
(mm)前面

設置場所について2-8
プ
リ
ン
タ
の
設
置
2

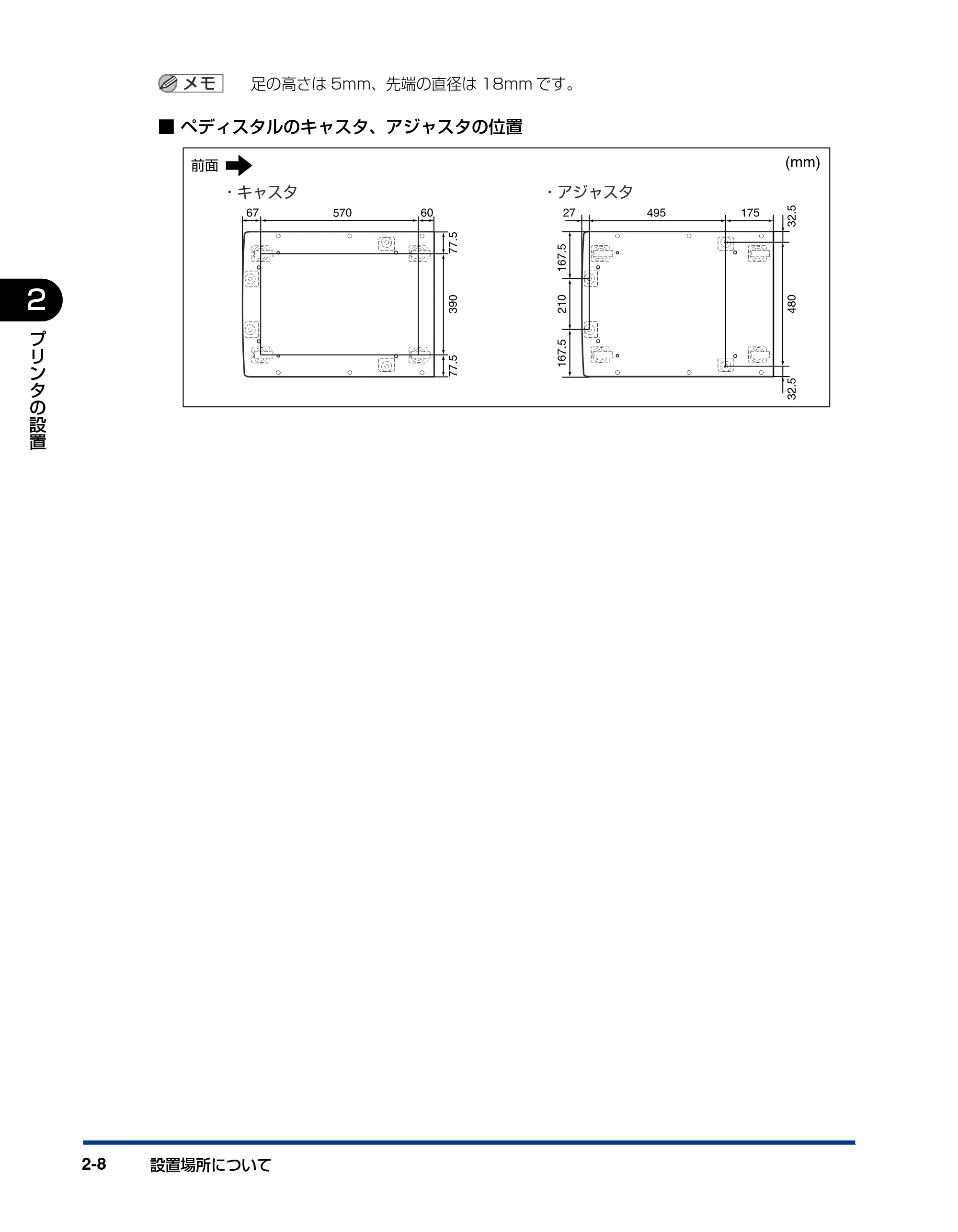

足の高さは 5mm、先端の直径は 18mm です。
■ ペディスタルのキャスタ、アジャスタの位置
(mm)
210
480
32.5

32.5
167.5

167.5
27 495 175
390
570 6067
77.5
77.5

• キャスタ ・アジャスタ

前面

パッケージの内容を確認する 2-9
プ
リ
ン
タ
の
設
置
2
パッケージの内容を確認する
プリンタを設置する前に、パッケージに次のものがすべて揃っているかどうかを確認してく
ださい。万一、不足しているものや破損しているものがあった場合には、お買い求めの販売
店までご連絡ください。
本プリンタにはインタフェースケーブルは付属していません。お使いのコンピュータ、ま
たは接続方法に合わせてご用意ください。 USB ケーブルは、次のマークがあるケーブル
をご使用ください。
レーザビームプリンタ保証書
A3A3 A4A4
EXEC
LGL
A5 B4 B5
LTR
11x17
□アース線
□トナーカートリッジ×4
□ドラムカートリッジ×4
□CD-ROM
「LBP5610 User Software」

• CAPT(Canon Advanced Printing

Technology)ソフトウェア

• USBクラスドライバ
• NetSpot Device Installer
• Canon CAPT Print Monitor
• FontGallery
• ユーザーズガイド
• ネットワークガイド
• リモートUIガイド
• Macintosh用オンラインマニュアル
• CAPT Windowsファイアウォール

ユーティリティ
□かんたん操作ガイド □かんたん設置ガイド
□用紙サイズシール
□用紙サイズ表示板
□保証書
□プリンタ
次のものが取り付けられ
ています。

• 給紙カセット
• 定着器
• 回収トナー容器

□フェライトコア
□電源コード
□操作ガイドシート（4枚） □操作ガイドシートポケット

設置場所に運び、プリンタの梱包材を取り外す2-10
プ
リ
ン
タ
の
設
置
2
設置場所に運び、プリンタの梱包材を取り外す
設置場所に運ぶ前に、給紙カセットを止めているテープを取り外さないでください。給紙
カセットが落下し、けがの原因になることがあります。

• 本プリンタ用ぺディスタルを使用せずにプリンタのみを設置する場合は、プリンタの質量

に耐えられる机などに設置してください。

• オプションのぺディスタルやペーパーフィーダを取り付けるときは、プリンタをパッケー

ジから取り出す前にぺディスタルやペーパーフィーダを設置してください。
ぺディスタルの設置方法については、ペディスタルに付属の取扱説明書を参照してくださ
い。
ペーパーフィーダの設置方法については、「ペーパーフィーダ」（➞P.8-2）を参照してく
ださい。

• プリンタ内部に梱包材が残っていると、動作時に印字不良や故障の原因になります。必ず

手順にしたがって梱包材を残さずに取り外してください。

• 取り外した梱包材は、移転や移設、修理などの輸送時に必要になります。なくさないよう

大切に保管しておいてください。
梱包材は予告なく位置・形状が変更されたり、追加や削除されることがあります。

設置場所に運び、 プリンタの梱包材を取り外す 2-11
プ
リ
ン
タ
の
設
置
2
1 プリンタを設置場所へ運びます。
プリンタ下部にある運搬用取っ手に 4 人以上で手を掛け、同時に持ち上げて運びます。

• 本 プリンタは、ト ナーカートリ ッジ、ドラムカー トリッジを取 り付けていな い状態で約

45kg あります。必ず 4 人以上で腰などを痛めないように注意して持ち運んでください。

設置場所に運び、プリンタの梱包材を取り外す2-12
プ
リ
ン
タ
の
設
置
2

• 絶対に給紙カセットや排紙部など、運搬用取っ手以外の部分を持たないでください。落と

してけがの原因になることがあります。
2 設置場所にゆっくりとおろします。
プリンタはゆっくりと慎重におろしてください。手などを挟むと、けがの原因になること
があります。

設置場所に運び、 プリンタの梱包材を取り外す 2-13
プ
リ
ン
タ
の
設
置
2
3 プリンタに貼られているテープ（6 箇所）を取り外します。
後 カバーを止め ているテープ を取り外すと きは、図のように 手で後カバー を押さえなが
ら、テープを取り外してください。
このテープは後で取り外します。

設置場所に運び、プリンタの梱包材を取り外す2-14
プ
リ
ン
タ
の
設
置
2

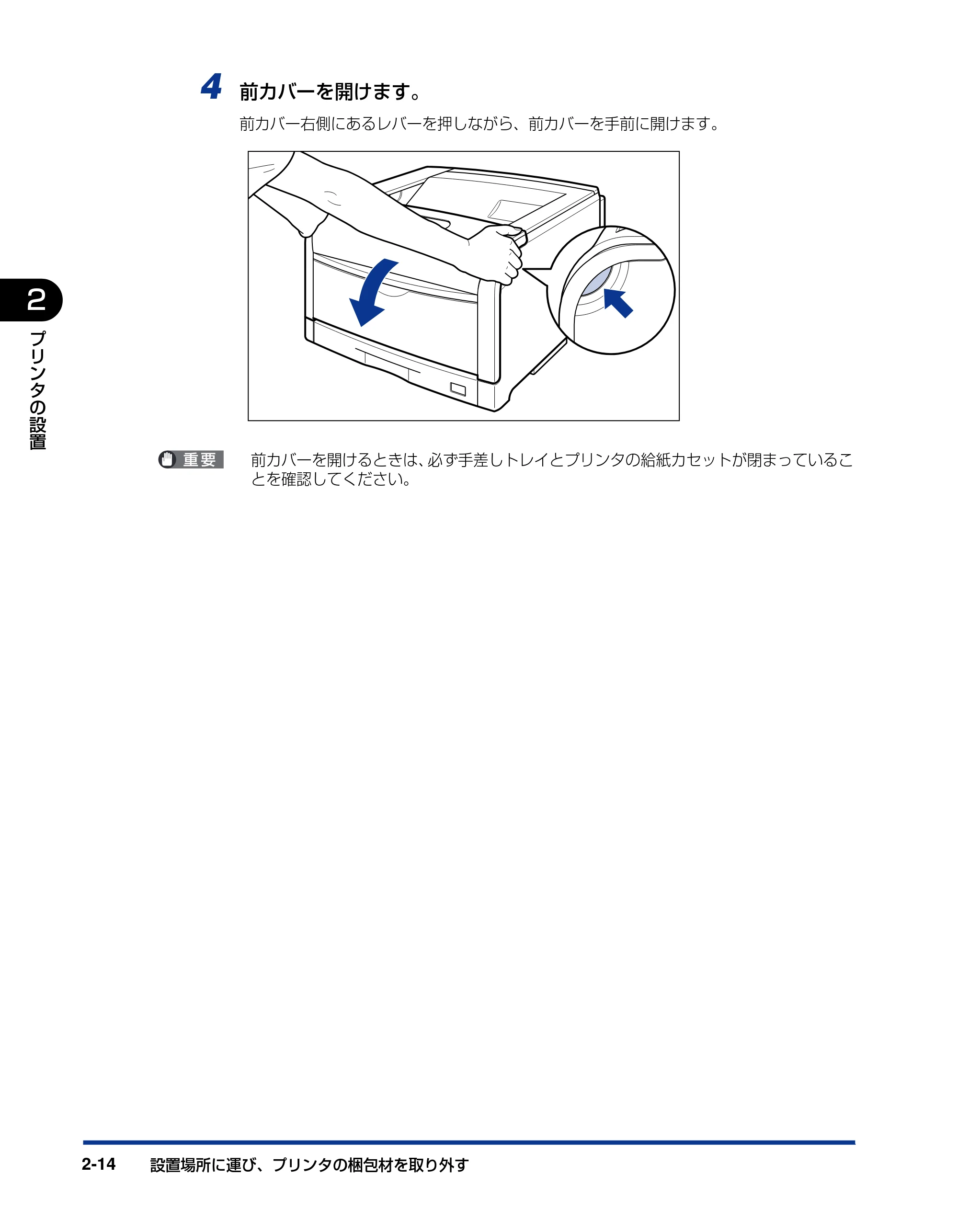

4 前カバーを開けます。
前カバー右側にあるレバーを押しながら、前カバーを手前に開けます。
前カバーを開けるときは、必ず手差しトレイとプリンタの給紙カセットが閉まっているこ
とを確認してください。

設置場所に運び、 プリンタの梱包材を取り外す 2-15
プ
リ
ン
タ
の
設
置
2

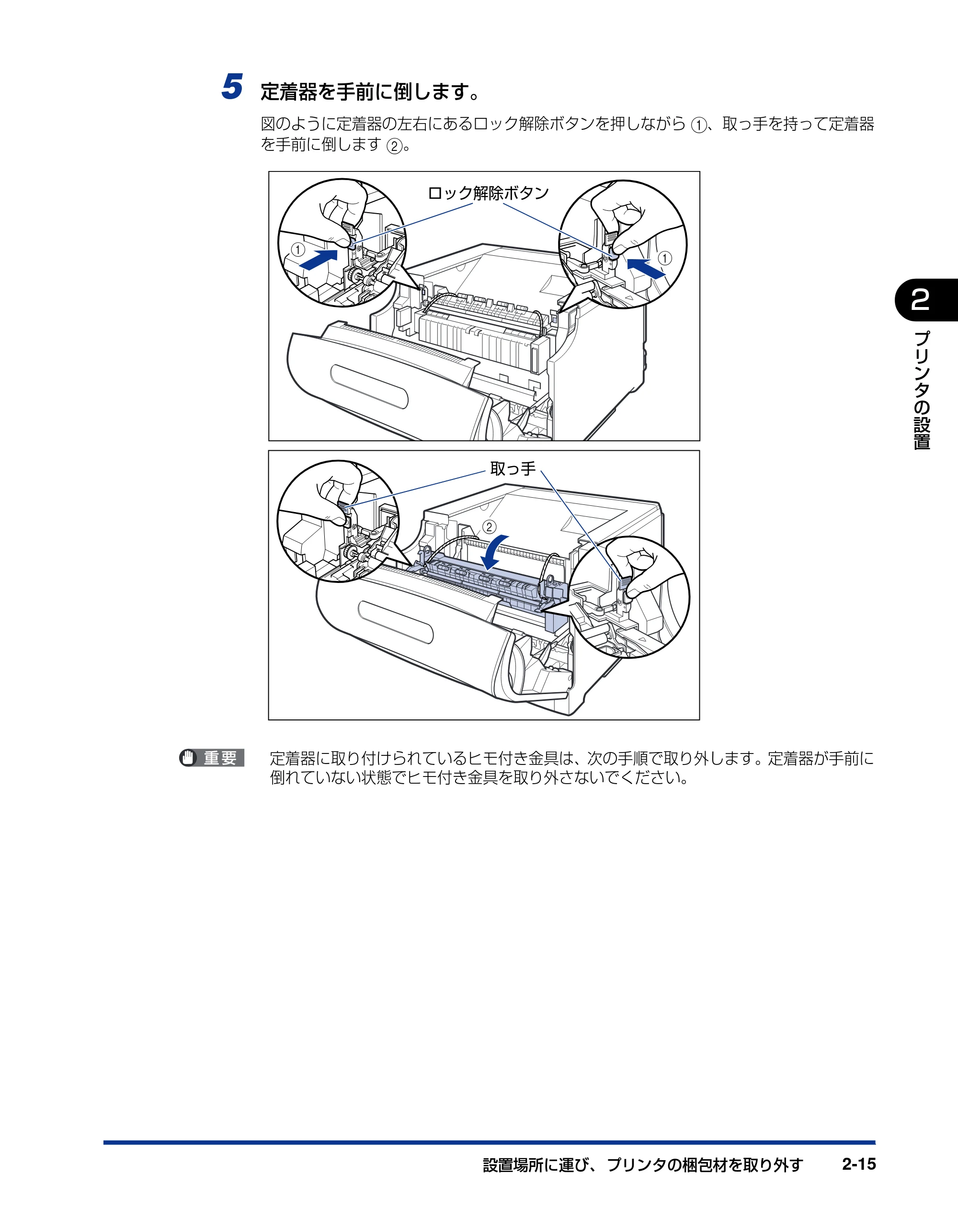

5 定着器を手前に倒します。
図のように定着器の左右にあるロック解除ボタンを押しながら a、取っ手を持って定着器
を手前に倒します b。
定着器に取り付けられているヒモ付き金具は、次の手順で取り外します。定着器が手前に
倒れていない状態でヒモ付き金具を取り外さないでください。
a
ロック解除ボタン
a
b
取っ手

設置場所に運び、プリンタの梱包材を取り外す2-16
プ
リ
ン
タ
の
設
置
2

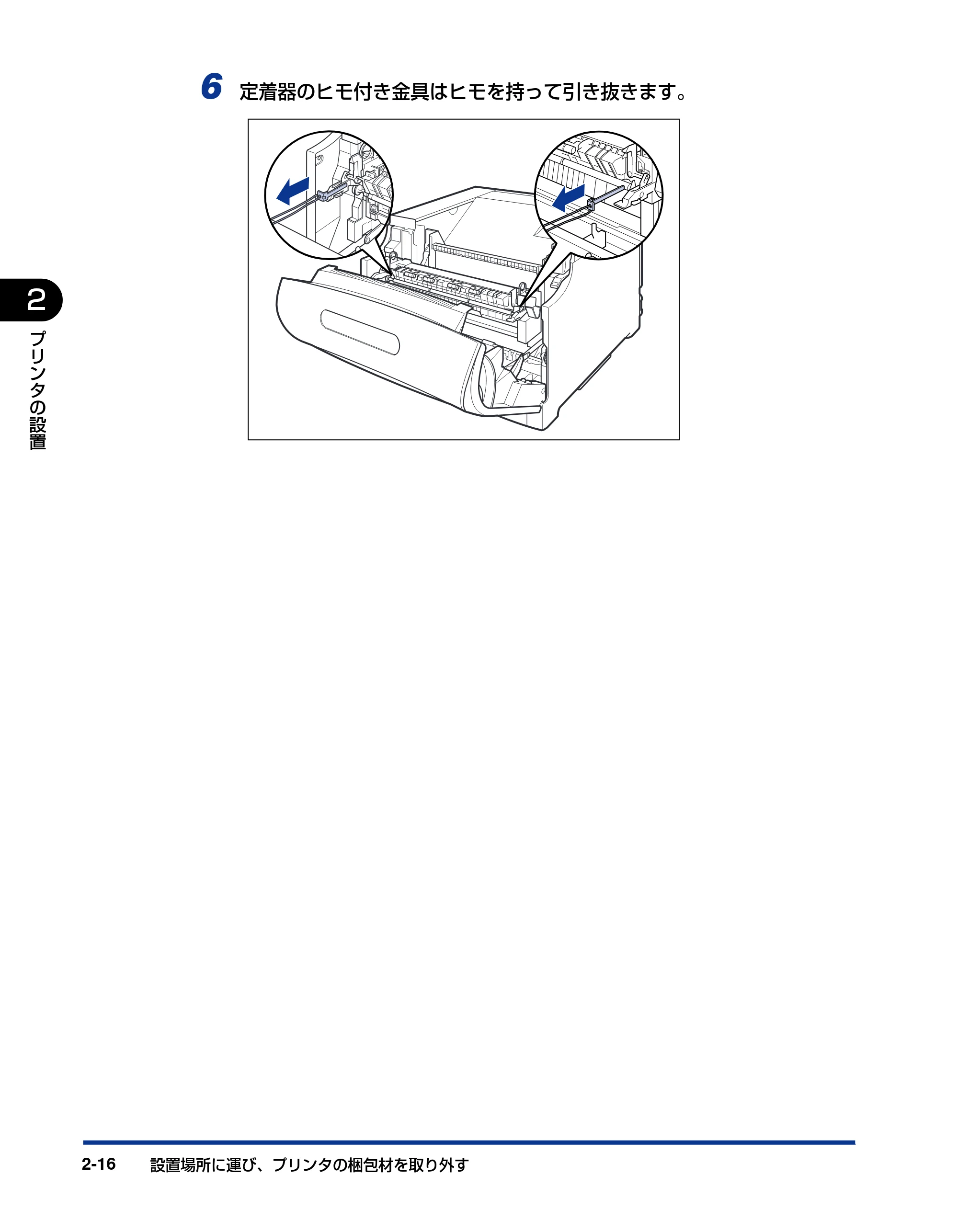

6 定着器のヒモ付き金具はヒモを持って引き抜きます。

設置場所に運び、 プリンタの梱包材を取り外す 2-17
プ
リ
ン
タ
の
設
置
2

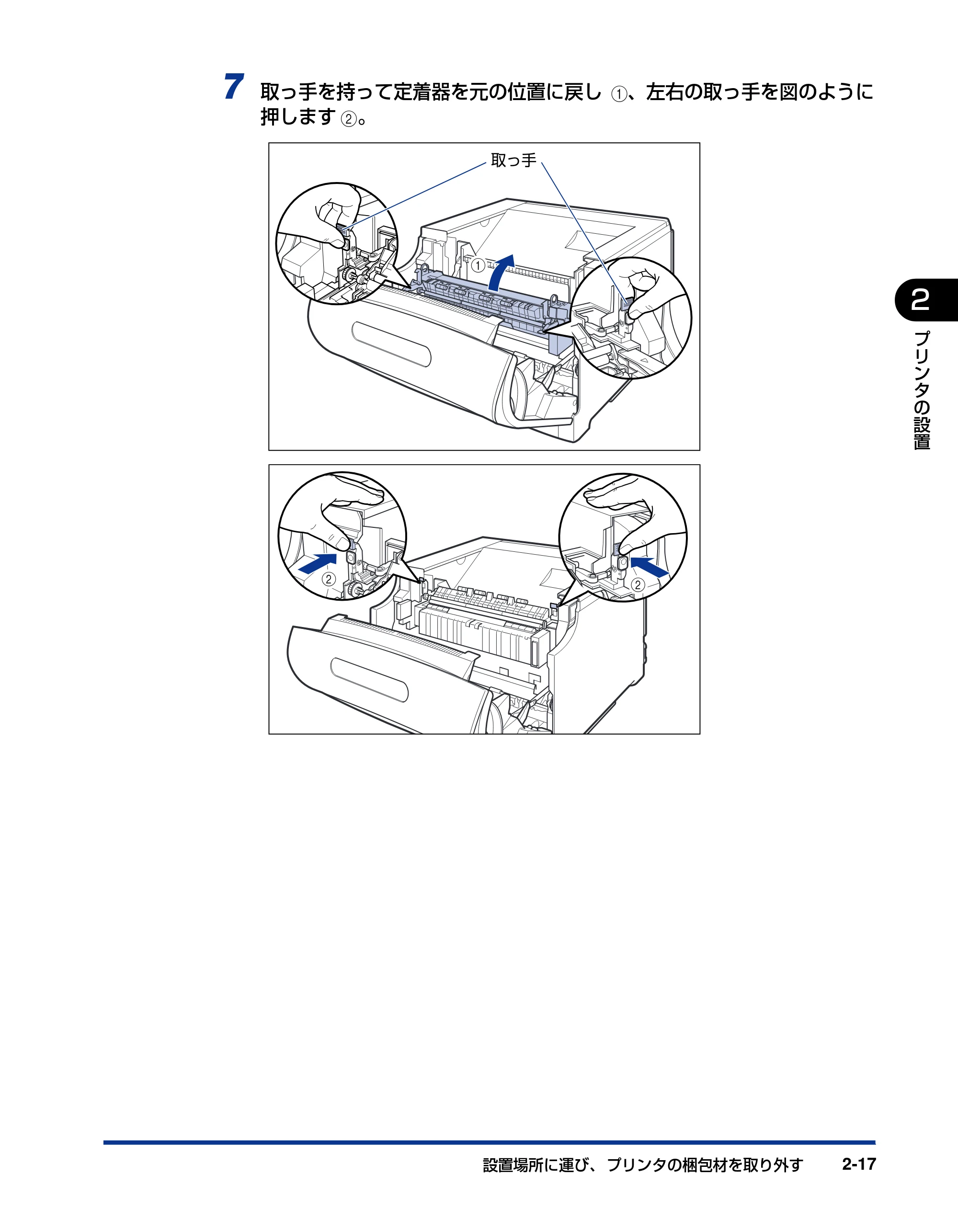

7 取っ手を持って定着器を元の位置に戻し a、左右の取っ手を図のように
押します b。
a
取っ手
b b

設置場所に運び、プリンタの梱包材を取り外す2-18
プ
リ
ン
タ
の
設
置
2

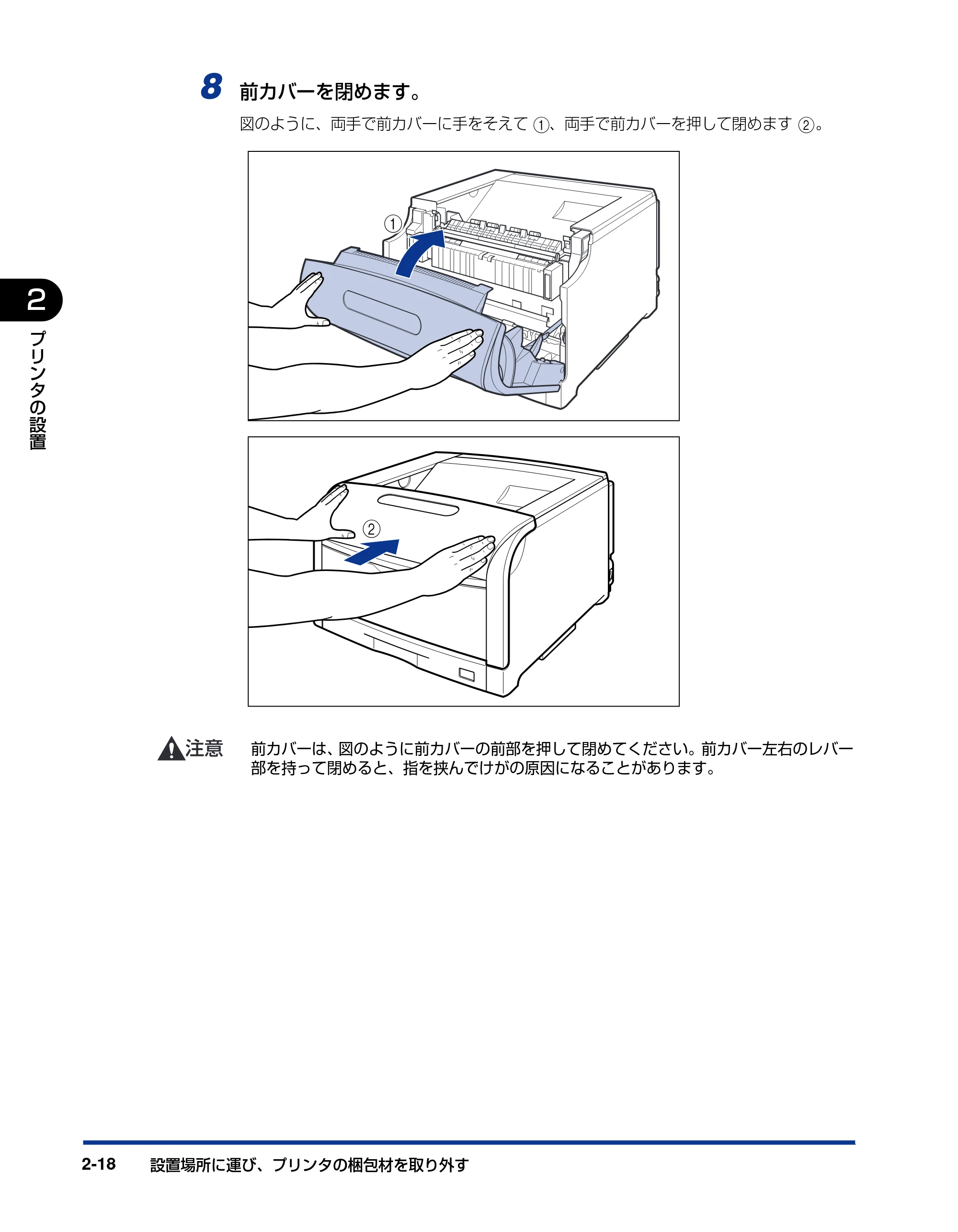

8 前カバーを閉めます。
図のように、両手で前カバーに手をそえて a、両手で前カバーを押して閉めます b。
前カバーは、図のように前カバーの前部を押して閉めてください。前カバー左右のレバー
部を持って閉めると、指を挟んでけがの原因になることがあります。
a
b

設置場所に運び、 プリンタの梱包材を取り外す 2-19
プ
リ
ン
タ
の
設
置
2

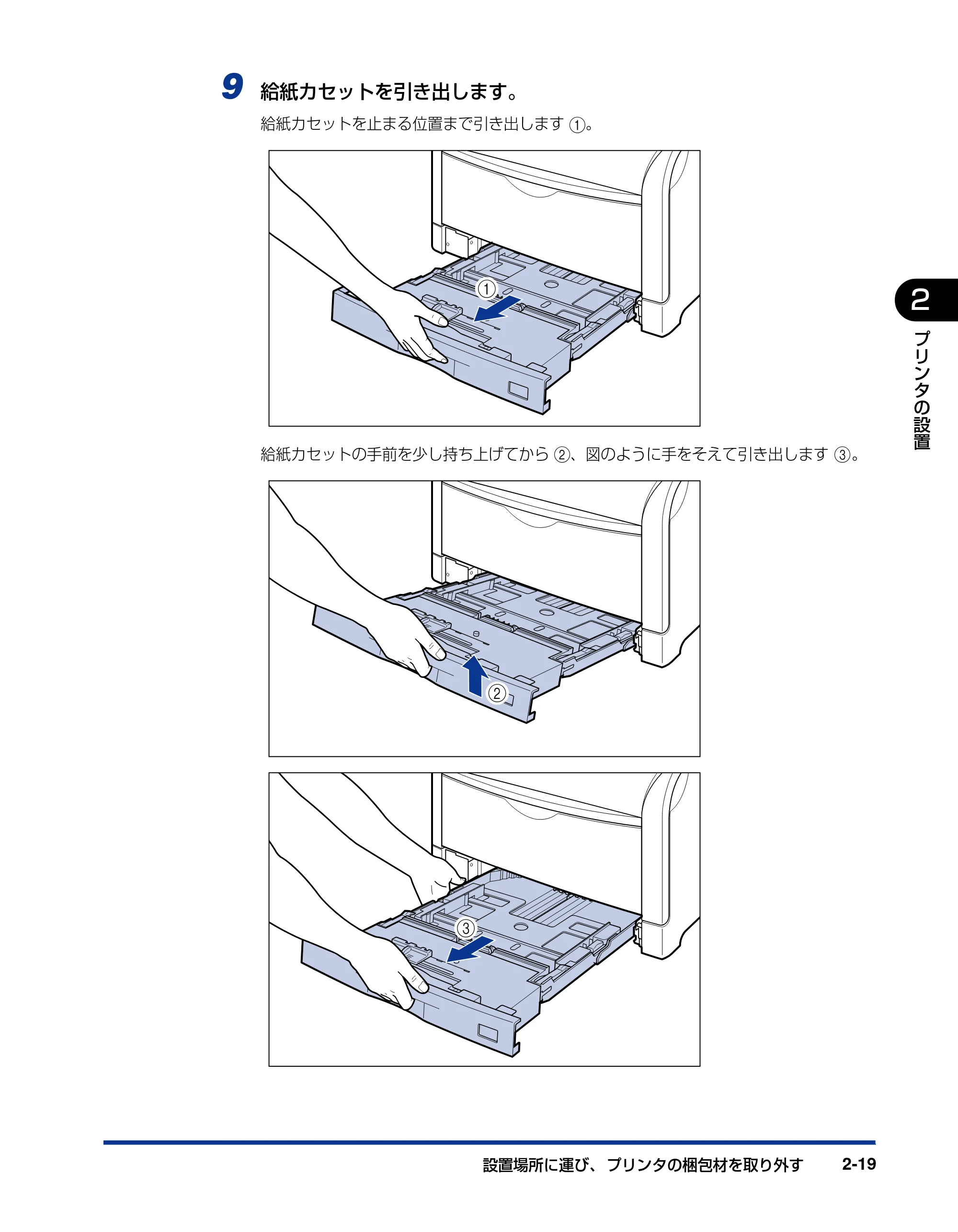

9 給紙カセットを引き出します。
給紙カセットを止まる位置まで引き出します a。
給紙カセットの手前を少し持ち上げてから b、図のように手をそえて引き出します c。
a
b
c

設置場所に運び、プリンタの梱包材を取り外す2-20
プ
リ
ン
タ
の
設
置
2

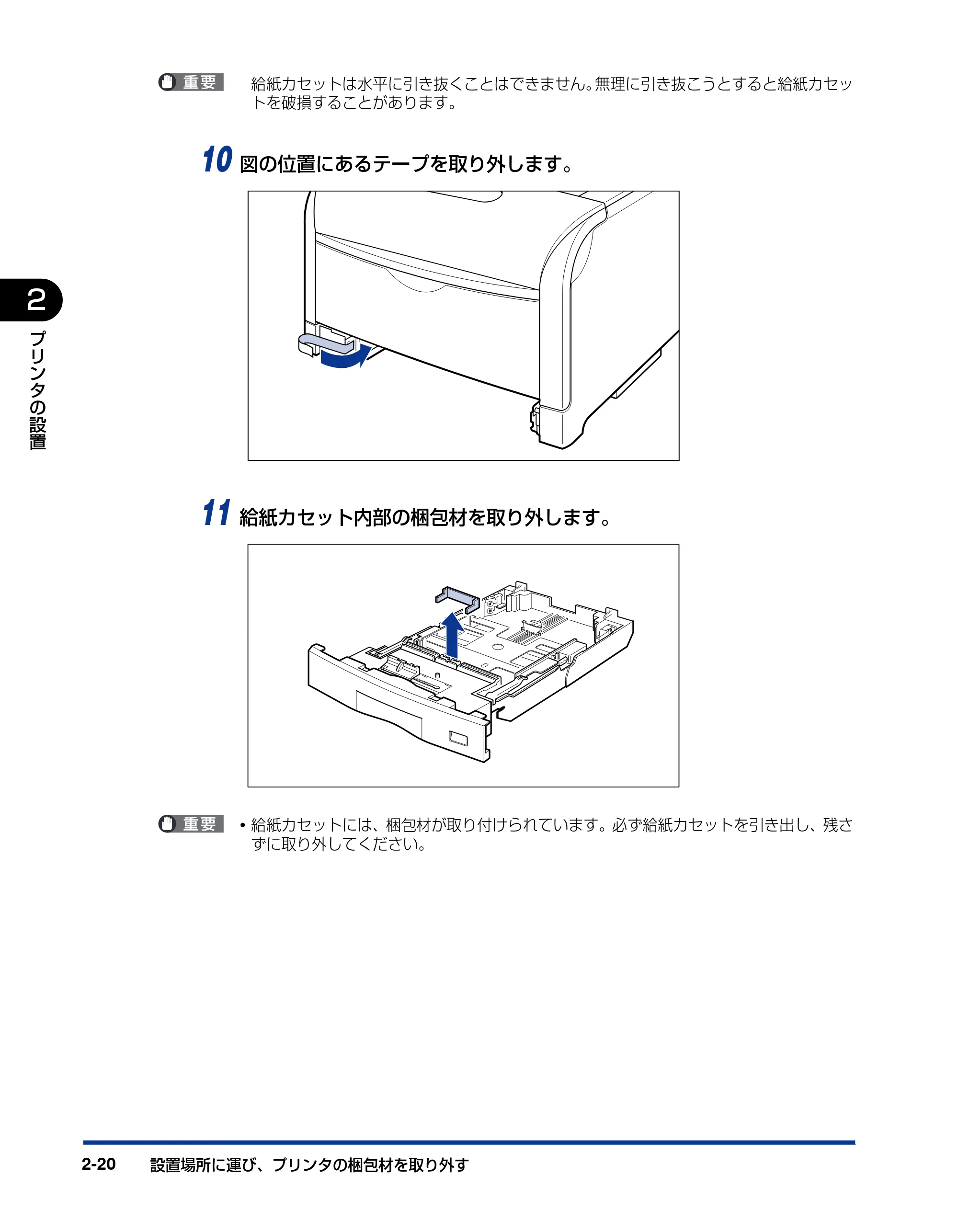

給紙カセットは水平に引き抜くことはできません。無理に引き抜こうとすると給紙カセッ
トを破損することがあります。
10 図の位置にあるテープを取り外します。
11 給紙カセット内部の梱包材を取り外します。

• 給紙カセットには、梱包材が取り付けられています。必ず給紙カセットを引き出し、残さ

ずに取り外してください。

設置場所に運び、 プリンタの梱包材を取り外す 2-21
プ
リ
ン
タ
の
設
置
2

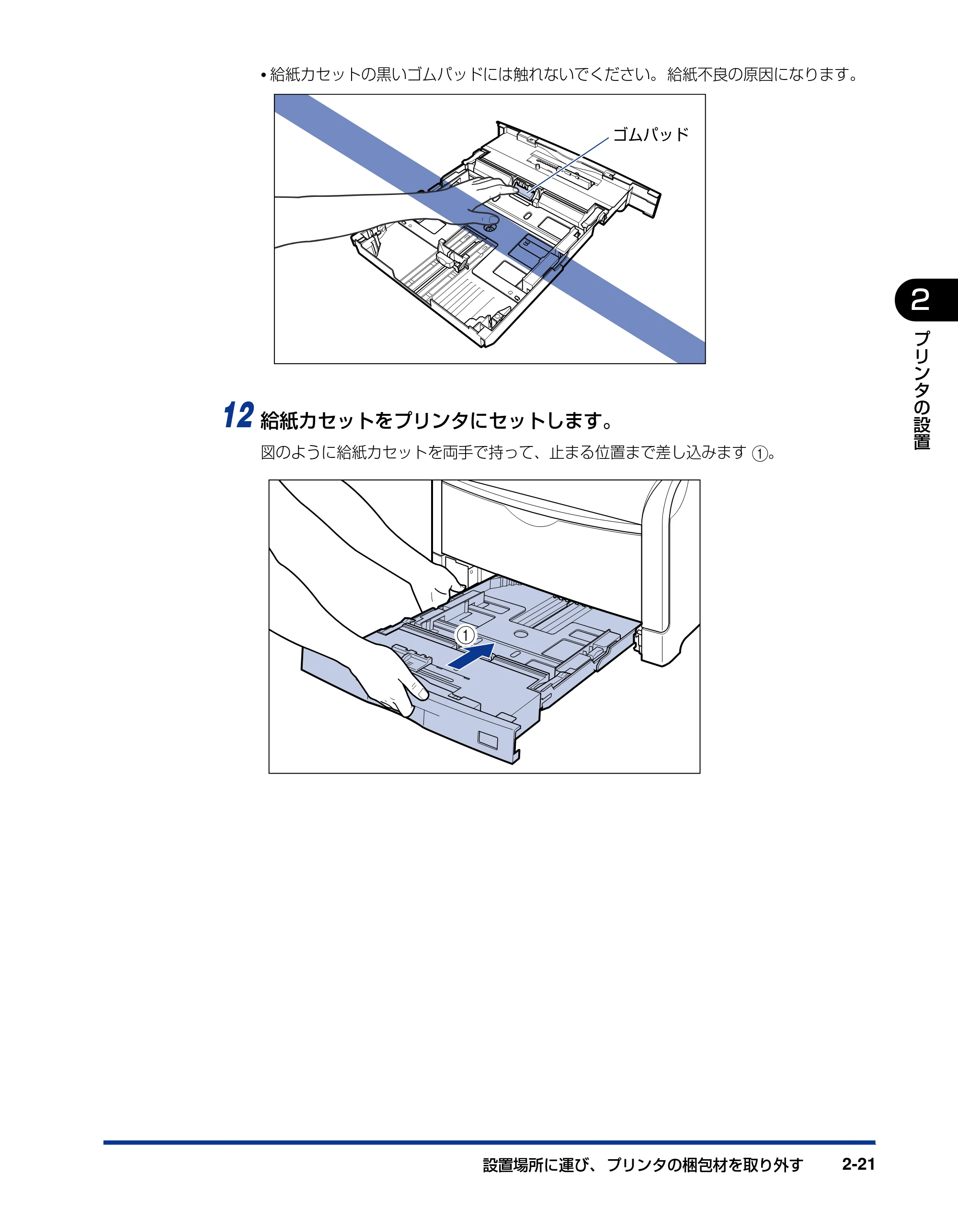

• 給紙カセットの黒いゴムパッドには触れないでください。 給紙不良の原因になります。

12 給紙カセットをプリンタにセットします。
図のように給紙カセットを両手で持って、止まる位置まで差し込みます a。
ゴムパッド
a

設置場所に運び、プリンタの梱包材を取り外す2-22
プ
リ
ン
タ
の
設
置
2

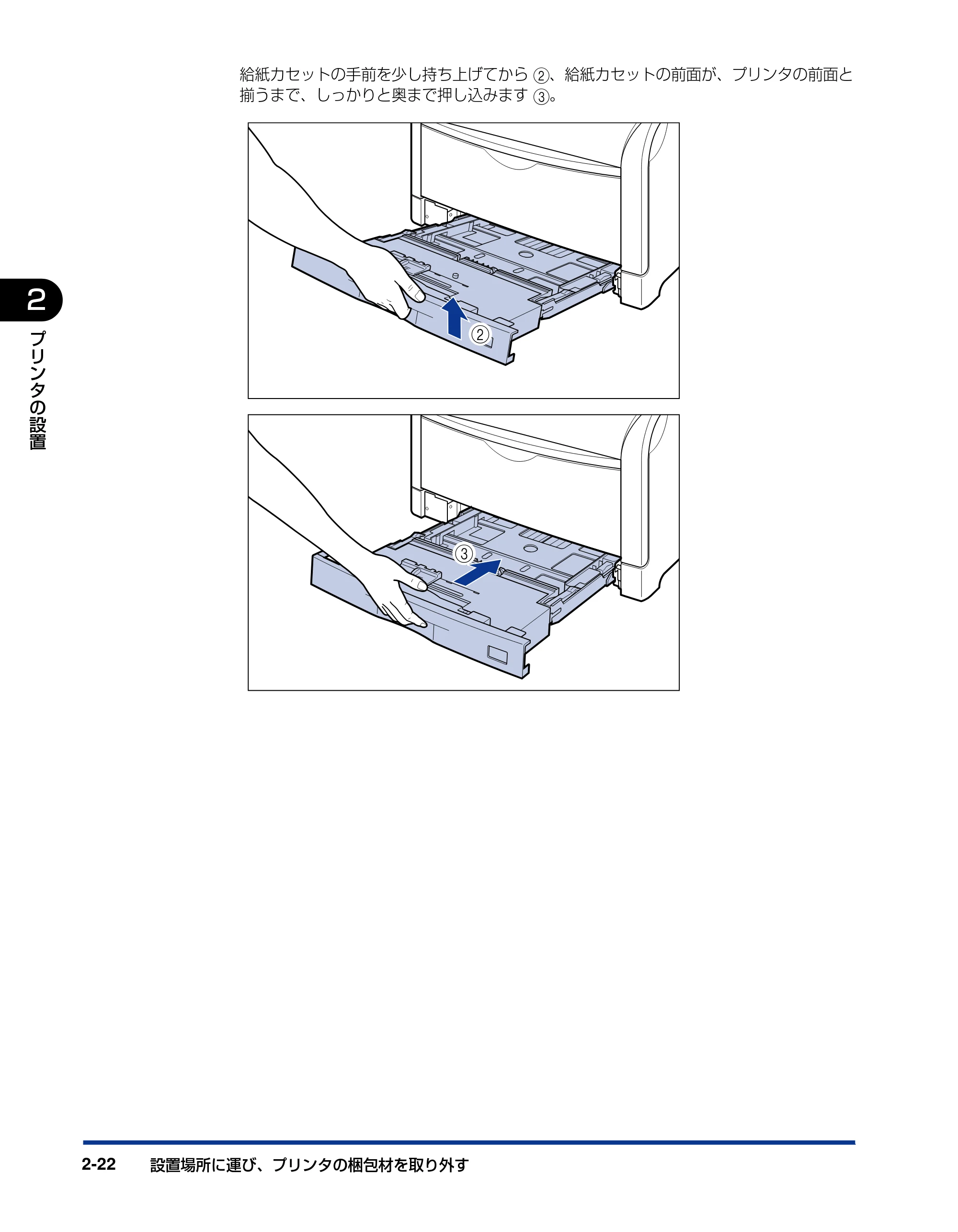

給紙カセットの手前を少し持ち上げてから b、給紙カセットの前面が、プリンタの前面と
揃うまで、しっかりと奥まで押し込みます c。
b
c

電源コードとアース線を接続する 2-23
プ
リ
ン
タ
の
設
置
2
電源コードとアース線を接続する
本プリンタの電源コードとアース線の接続方法を説明します。接続する際には「安全にお使
いいただくために」（➞P.xiv）を参照してください。

• 感電防止のため、プリンタの電源コードが接続されていないことを確認してからアース線

を接続してください。

• プリンタとコンピュータが USBケーブルで接続されているときは、感電防止のため、USB

ケ ーブルを抜く か、コンピュータ の電源コード を抜いてから アース線を接 続してくださ
い。

• アース線を接続するときは、プリンタ、コンピュータ双方とも接続してください。片方だ

け接続すると、 機器間に電位差が生じ故障の原因になることがあります。

• コンピュータ本体の補助コンセントに電源を接続しないでください。
• なるべくひとつのコンセントを専用にしてお使いください。
• 本プリンタを無停電電源に接続しないでください。停電発生時に誤動作を起こしたり、故

障する恐れがあります。
アース線の取り付け作業には、プラスドライバが必要です。あらかじめネジに合ったサイ
ズのものをご用意ください。
1 プリンタの電源が入っていないことを確認します。
電源スイッチの“○”側を押した状態がオフです。

電源コードとアース線を接続する2-24
プ
リ
ン
タ
の
設
置
2
2 アース線端子のネジをゆるめて取り外し、付属のアース線をネジ止めし
ます。

• アース線が、電源コード差し込み口にかからないようにアース線を取り付けてください。
• アース線端子のネジを取り外すときは、ワッシャーをアース線端子の下にある溝に落とさ

ないように気を付けて取り外してください。
3 電源コード差し込み口に、付属の電源コードをしっかりと差し込みます。

電源コードとアース線を接続する 2-25
プ
リ
ン
タ
の
設
置
2
4 アース線を専用のアース線端子へ、電源プラグを電源コンセントへ接続
します。

ドラムカートリッジをセットする2-26
プ
リ
ン
タ
の
設
置
2

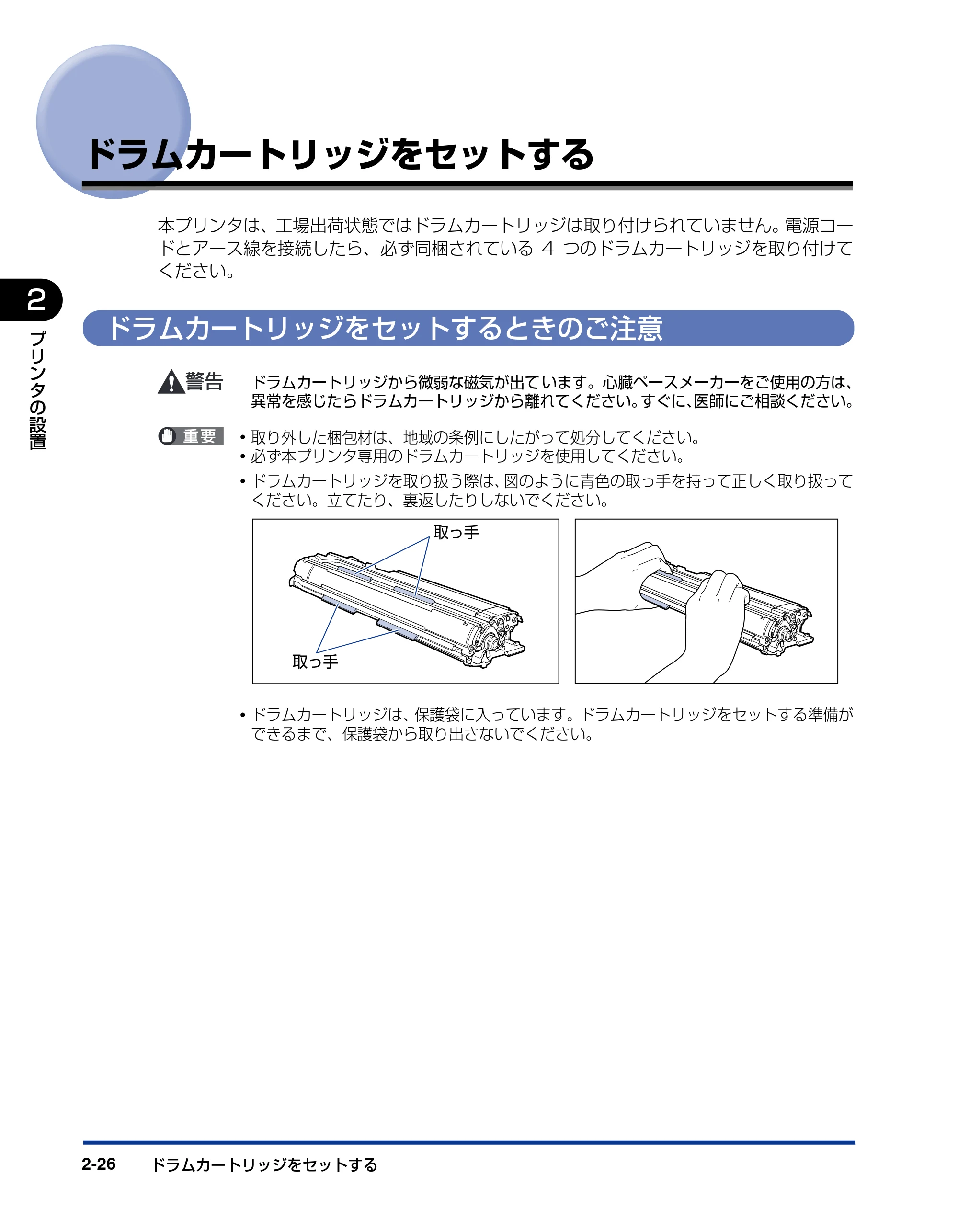

ドラムカートリッジをセットする
本プリンタは、工場出荷状態ではドラムカートリッジは取り付けられていません。電源コー
ドとアース線を接続したら、必ず同梱されている 4 つのドラムカートリッジを取り付けて
ください。
ドラムカートリッジをセットするときのご注意
ドラムカートリッジから微弱な磁気が出て います。心臓ペースメーカーをご使用の方は、
異常を感じたらドラムカートリッジから離れてください。すぐに、医師にご相談ください。

• 取り外した梱包材は、地域の条例にしたがって処分してください。
• 必ず本プリンタ専用のドラムカートリッジを使用してください。
• ドラムカートリッジを取り扱う際は、図のように青色の取っ手を持って正しく取り扱って

ください。立てたり、裏返したりしないでください。

• ドラムカートリッジは、保護袋に入っています。ドラムカートリッジをセットする準備が

できるまで、保護袋から取り出さないでください。
取っ手
取っ手

ドラムカートリッジをセットする 2-27
プ
リ
ン
タ
の
設
置
2

• ドラムカートリッジを取り外すときや取り付るときは、図のようにプリンタの左側から作

業を行ってください。

• ド ラム カー トリッ ジの 取り扱 いに ついて は、「ドラ ムカー トリ ッジ取 り扱 いのご 注意」

（ ➞P.6-41）を参照してください。

• 梱包材は予告なく位置・ 形状が変更されたり、追加や削除されることがあります。

ドラムカートリッジのセット
1 前カバーを開けます。
前カバー右側にあるレバーを押しながら、前カバーを手前に開けます。
前カバーを開けるときは、必ず手差しトレイとプリンタの給紙カセットが閉まっているこ
とを確認してください。

ドラムカートリッジをセットする2-28
プ
リ
ン
タ
の
設
置
2

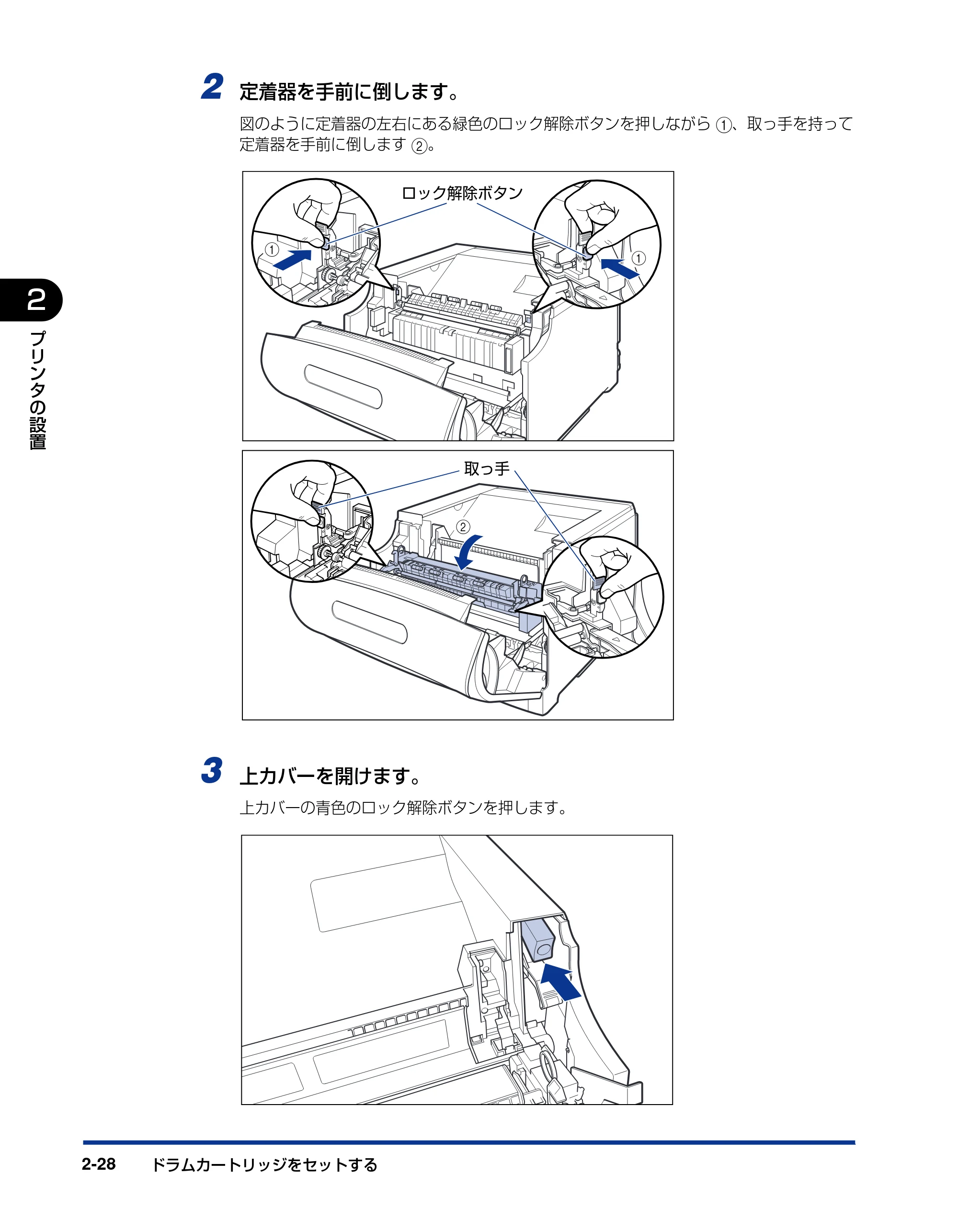

2 定着器を手前に倒します。
図のように定着器の左右にある緑色のロック解除ボタンを押しながら a、取っ手を持って
定着器を手前に倒します b。
3 上カバーを開けます。
上カバーの青色のロック解除ボタンを押します。
a
a
ロック解除ボタン
b
取っ手

ドラムカートリッジをセットする 2-29
プ
リ
ン
タ
の
設
置
2

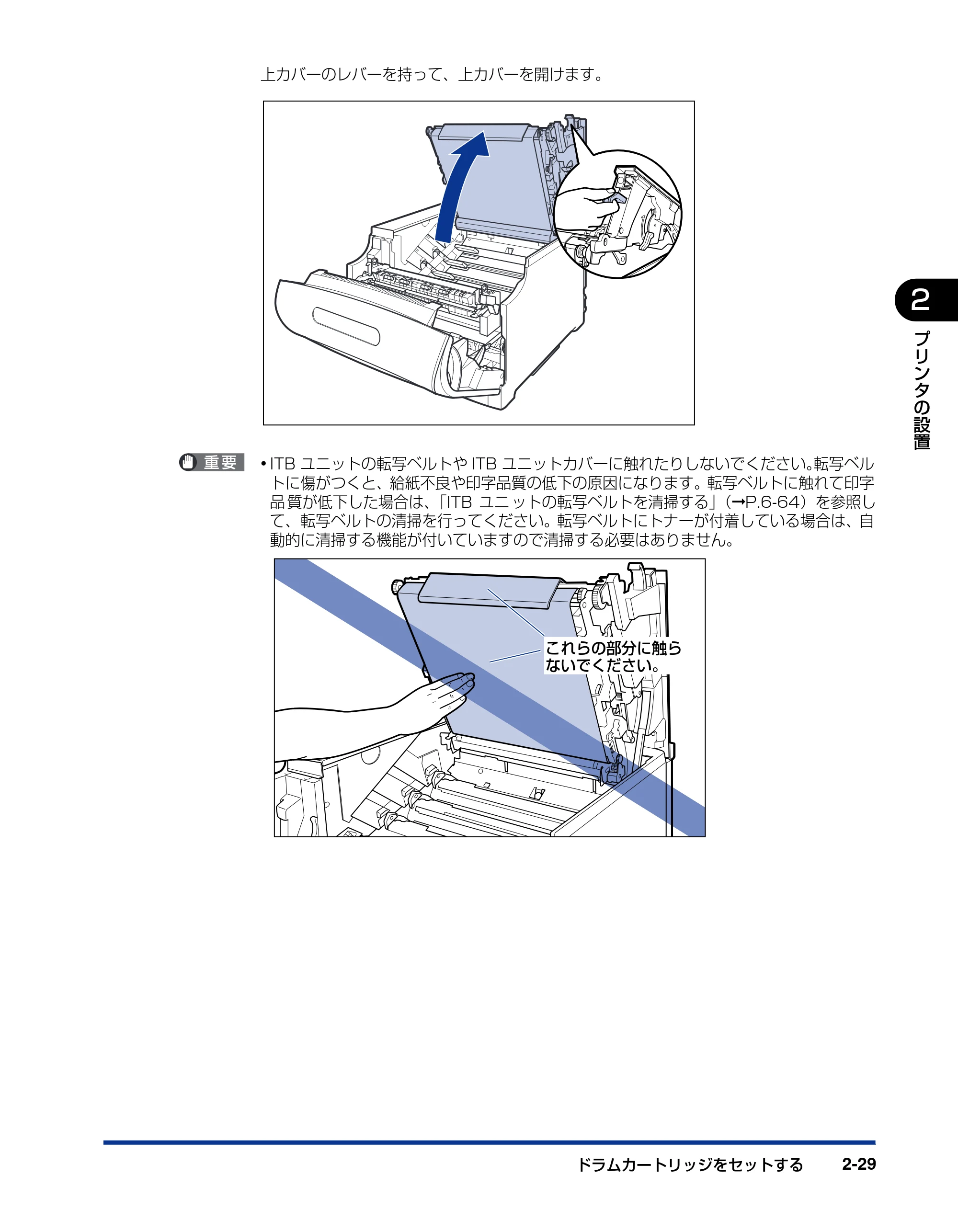

上カバーのレバーを持って、上カバーを開けます。

• ITB ユニットの転写ベルトや ITB ユニットカバーに触れたりしないでください。転写ベル

トに傷がつくと、給紙不良や印字品質の低下の原因になります。転写ベルトに触れて印字
品 質が低下した場合は、「ITB ユニ ットの転写ベルトを清掃する」（➞P.6-64）を参照し
て、転写ベルトの清掃を行ってください。転写ベルトにトナーが付着している場合は、自
動的に清掃する機能が付いていますので清掃する必要はありません。
これらの部分に触ら
ないでください。

ドラムカートリッジをセットする2-30
プ
リ
ン
タ
の
設
置
2

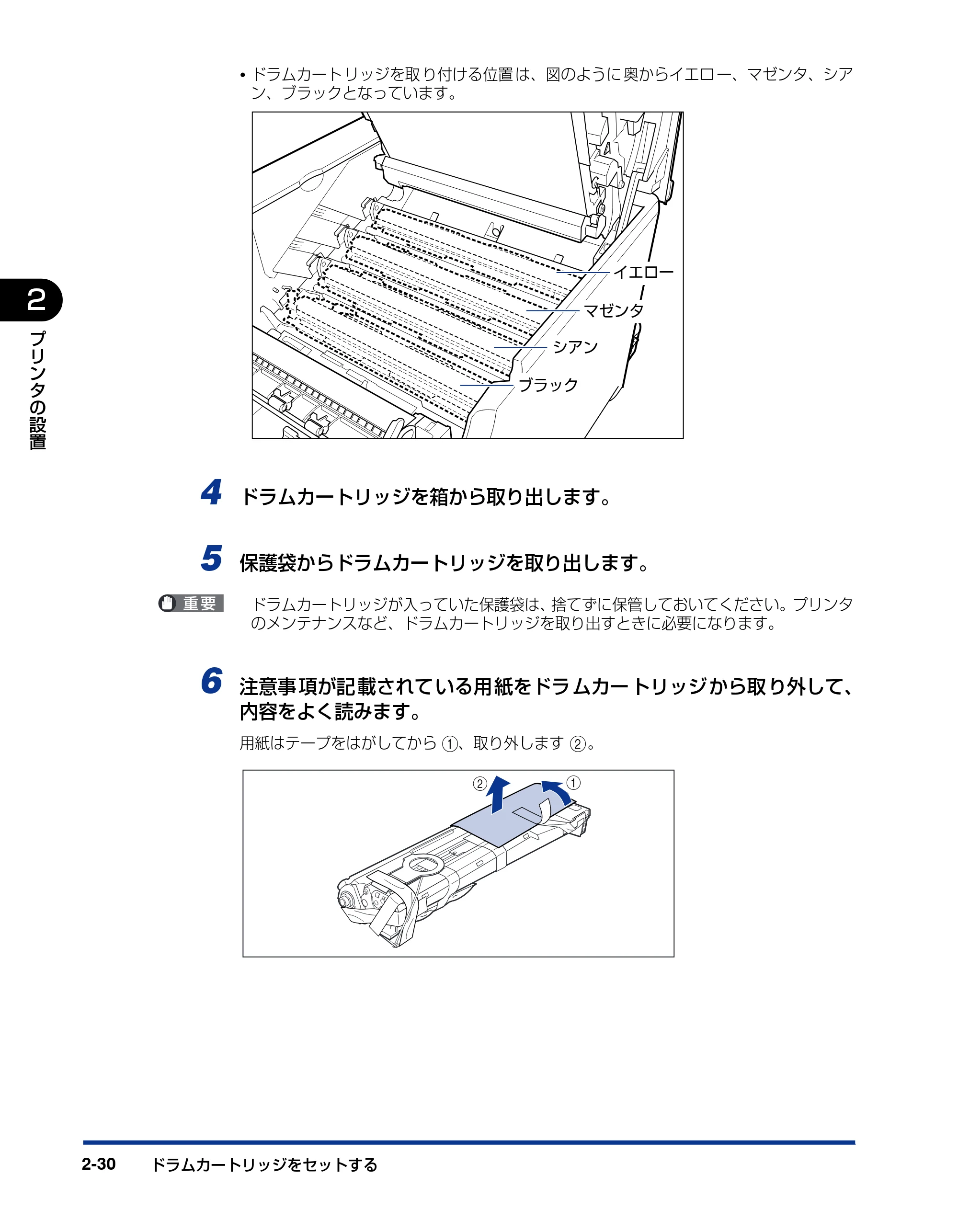

• ドラムカート リッジを取 り付ける位置 は、図のように 奥からイエロ ー、マゼンタ、シア

ン、ブラックとなっています。
4 ドラムカートリッジを箱から取り出します。
5 保護袋からドラムカートリッジを取り出します。
ドラムカートリッジが入っていた保護袋は、捨てずに保管しておいてください。プリンタ
のメンテナンスなど、ドラムカートリッジを取り出すときに必要になります。
6 注意事項が記載されている用紙をドラムカートリッジから取り外して、
内容をよく読みます。
用紙はテープをはがしてから a、取り外します b。
ブラック
シアン
マゼンタ
イエロー
ab

ドラムカートリッジをセットする 2-31
プ
リ
ン
タ
の
設
置
2

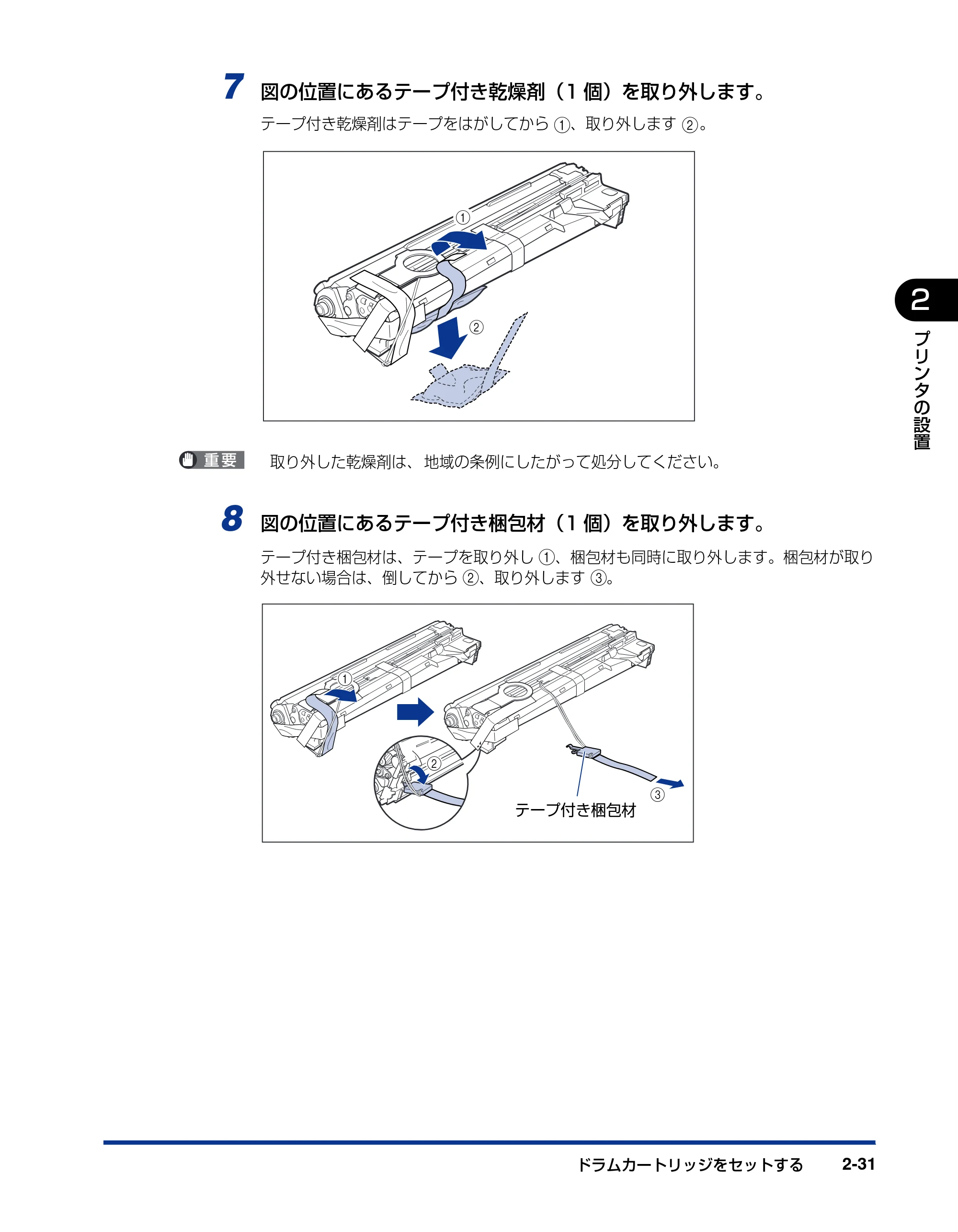

7 図の位置にあるテープ付き乾燥剤（1 個）を取り外します。
テープ付き乾燥剤はテープをはがしてから a、取り外します b。
取り外した乾燥剤は、 地域の条例にしたがって処分してください。
8 図の位置にあるテープ付き梱包材（1 個）を取り外します。
テープ付き梱包材は、テープを取り外し a、梱包材も同時に取り外します。梱包材が取り
外せない場合は、倒してから b、取り外します c。
a
b
a
c
テープ付き梱包材
b

ドラムカートリッジをセットする2-32
プ
リ
ン
タ
の
設
置
2

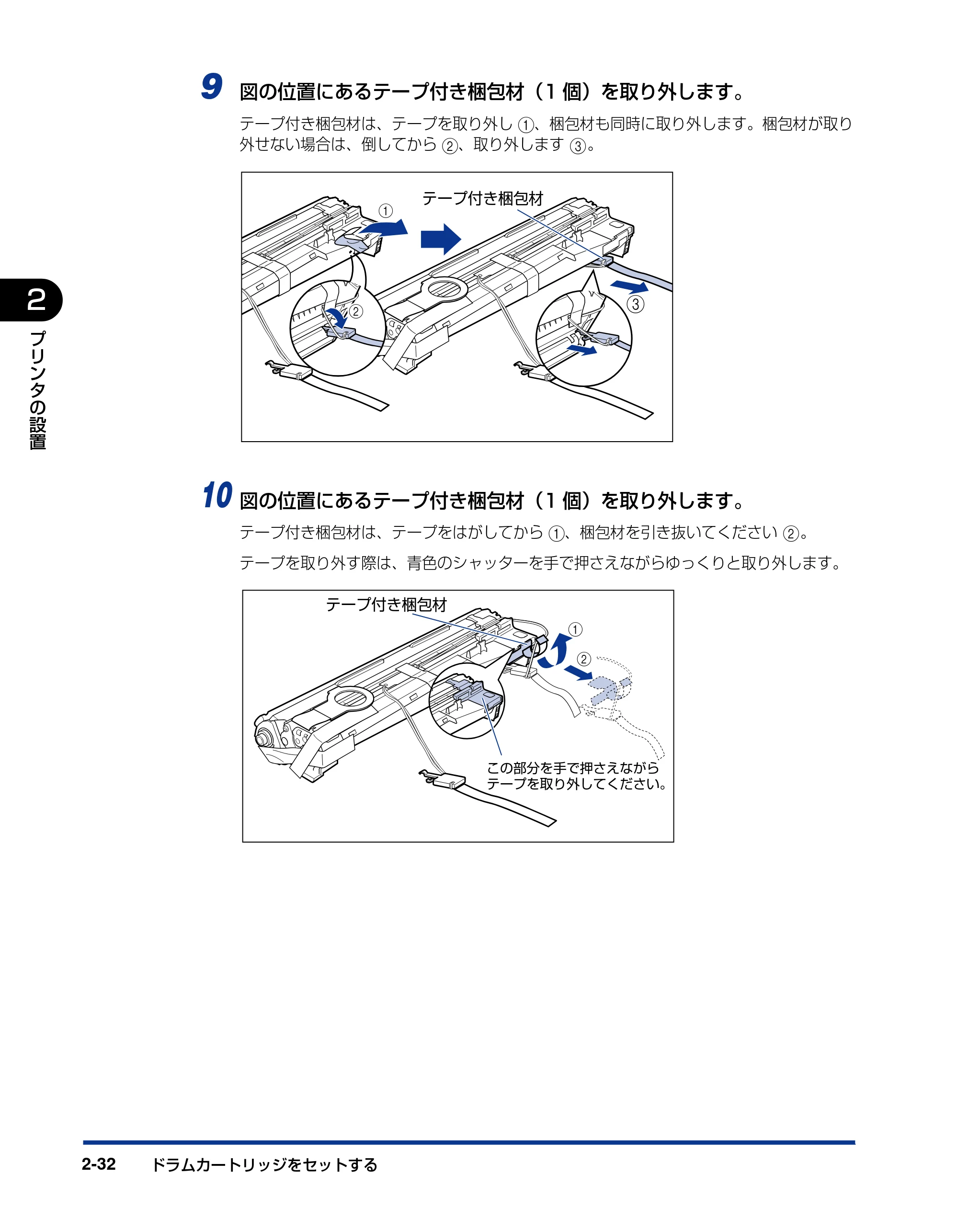

9 図の位置にあるテープ付き梱包材（1 個）を取り外します。
テープ付き梱包材は、テープを取り外し a、梱包材も同時に取り外します。梱包材が取り
外せない場合は、倒してから b、取り外します c。
10 図の位置にあるテープ付き梱包材（1 個）を取り外します。
テープ付き梱包材は、テープをはがしてから a、梱包材を引き抜いてください b。
テープを取り外す際は、青色のシャッターを手で押さえながらゆっくりと取り外します。
a
c
b
テープ付き梱包材
a
b
この部分を手で押さえながら
テープを取り外してください。
テープ付き梱包材

ドラムカートリッジをセットする 2-33
プ
リ
ン
タ
の
設
置
2

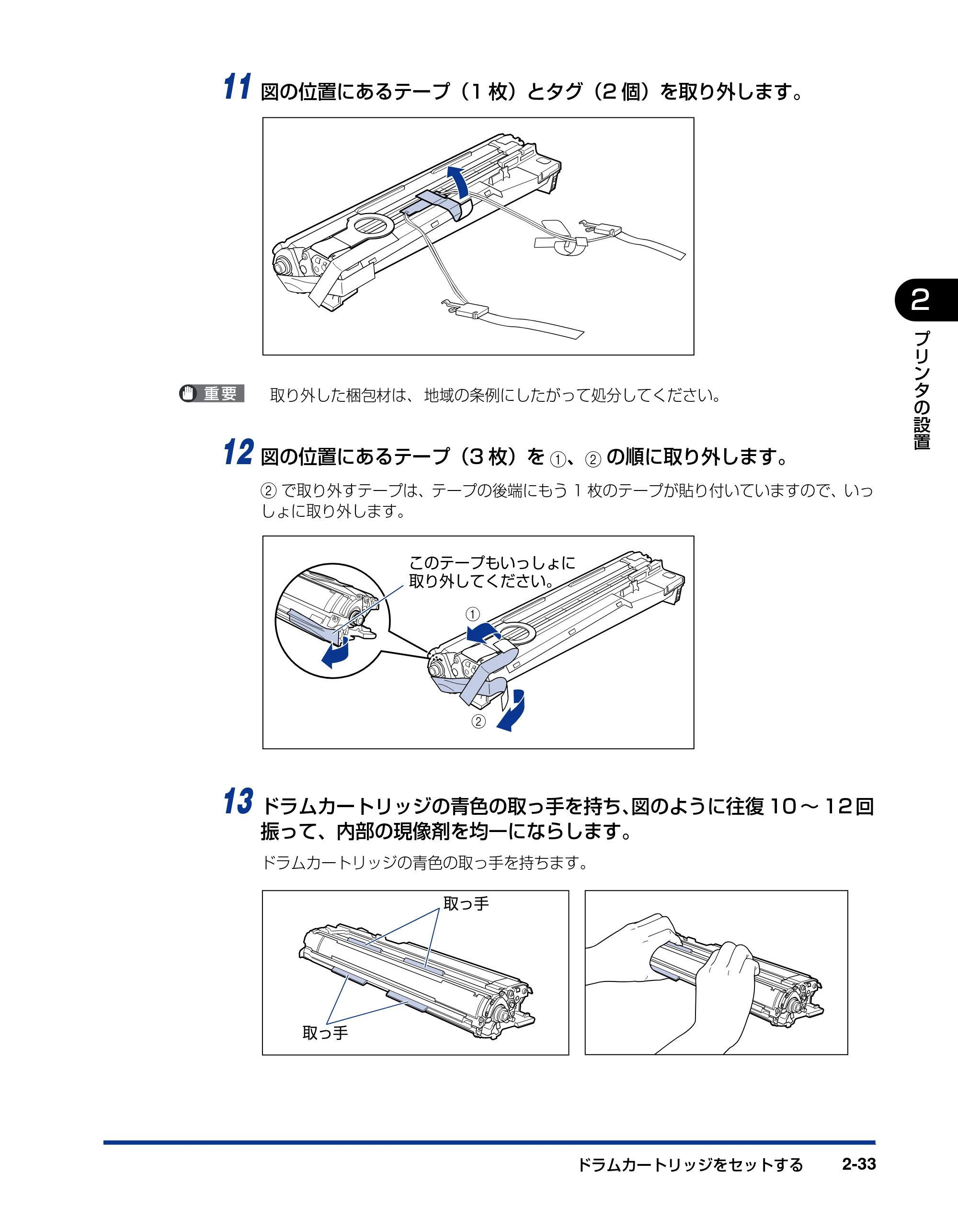

11 図の位置にあるテープ（1 枚）とタグ（2 個）を取り外します。
取り外した梱包材は、 地域の条例にしたがって処分してください。
12 図の位置にあるテープ（3 枚）を a、b の順に取り外します。
b で取り外すテープは、テープの後端にもう 1 枚のテープが貼り付いていますので、いっ
しょに取り外します。
13 ドラムカートリッジの青色の取っ手を持ち、図のように往復 10 ～ 12 回
振って、内部の現像剤を均一にならします。
ドラムカートリッジの青色の取っ手を持ちます。
a
b
このテープもいっしょに
取り外してください。
取っ手
取っ手

ドラムカートリッジをセットする2-34
プ
リ
ン
タ
の
設
置
2

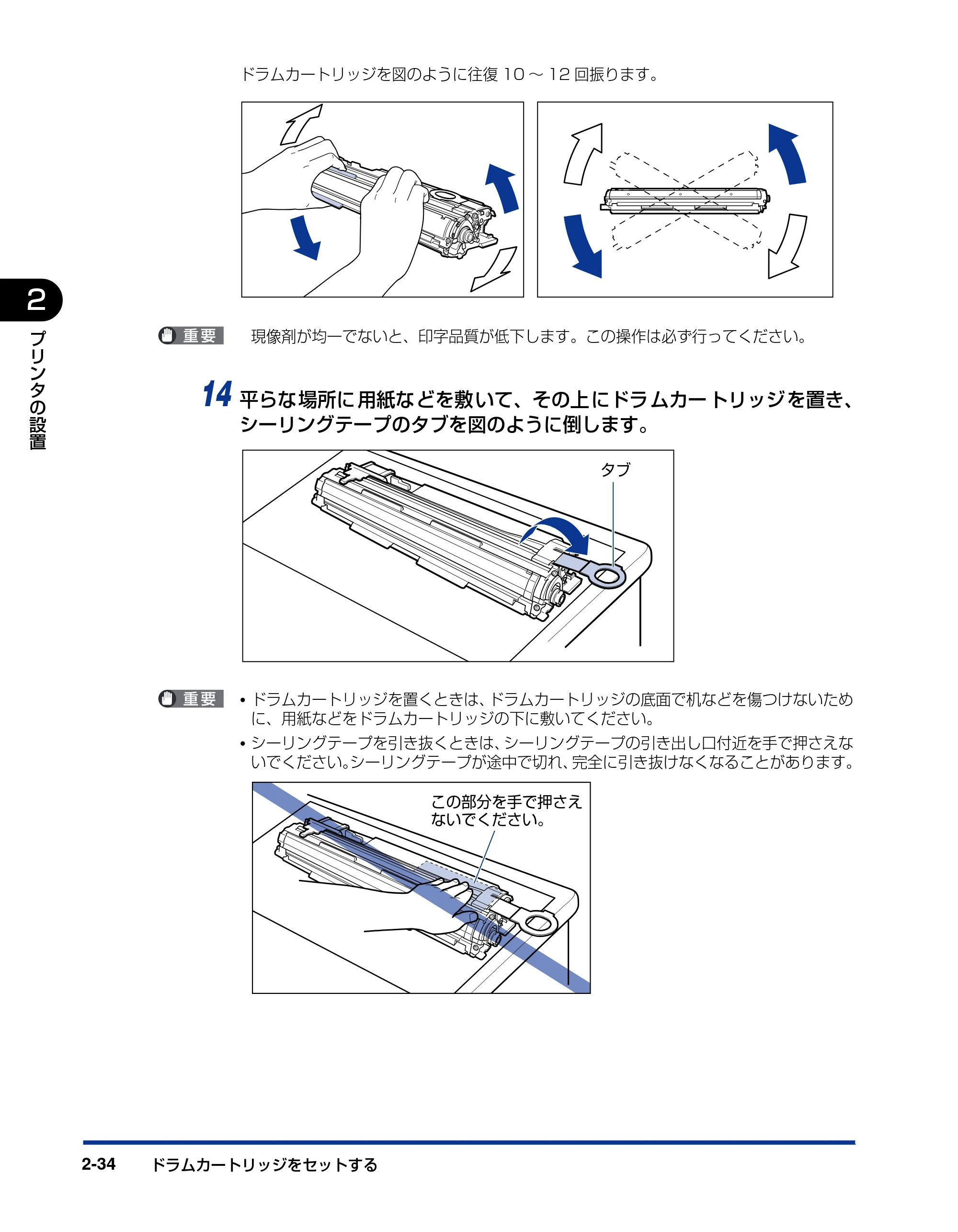

ドラムカートリッジを図のように往復 10 ～ 12 回振ります。
現像剤が均一でないと、印字品質が低下します。この操作は必ず行ってください。
14 平らな場所に用紙などを敷いて、その上にドラムカートリッジを置き、
シーリングテープのタブを図のように倒します。

• ドラムカートリッジを置くときは、ドラムカートリッジの底面で机などを傷つけないため

に、用紙などをドラムカートリッジの下に敷いてください。

• シーリングテープを引き抜くときは、シーリングテープの引き出し口付近を手で押さえな

いでください。シーリングテープが途中で切れ、完全に引き抜けなくなることがあります。
タブ
この部分を手で押さえ
ないでください。

ドラムカートリッジをセットする 2-35
プ
リ
ン
タ
の
設
置
2

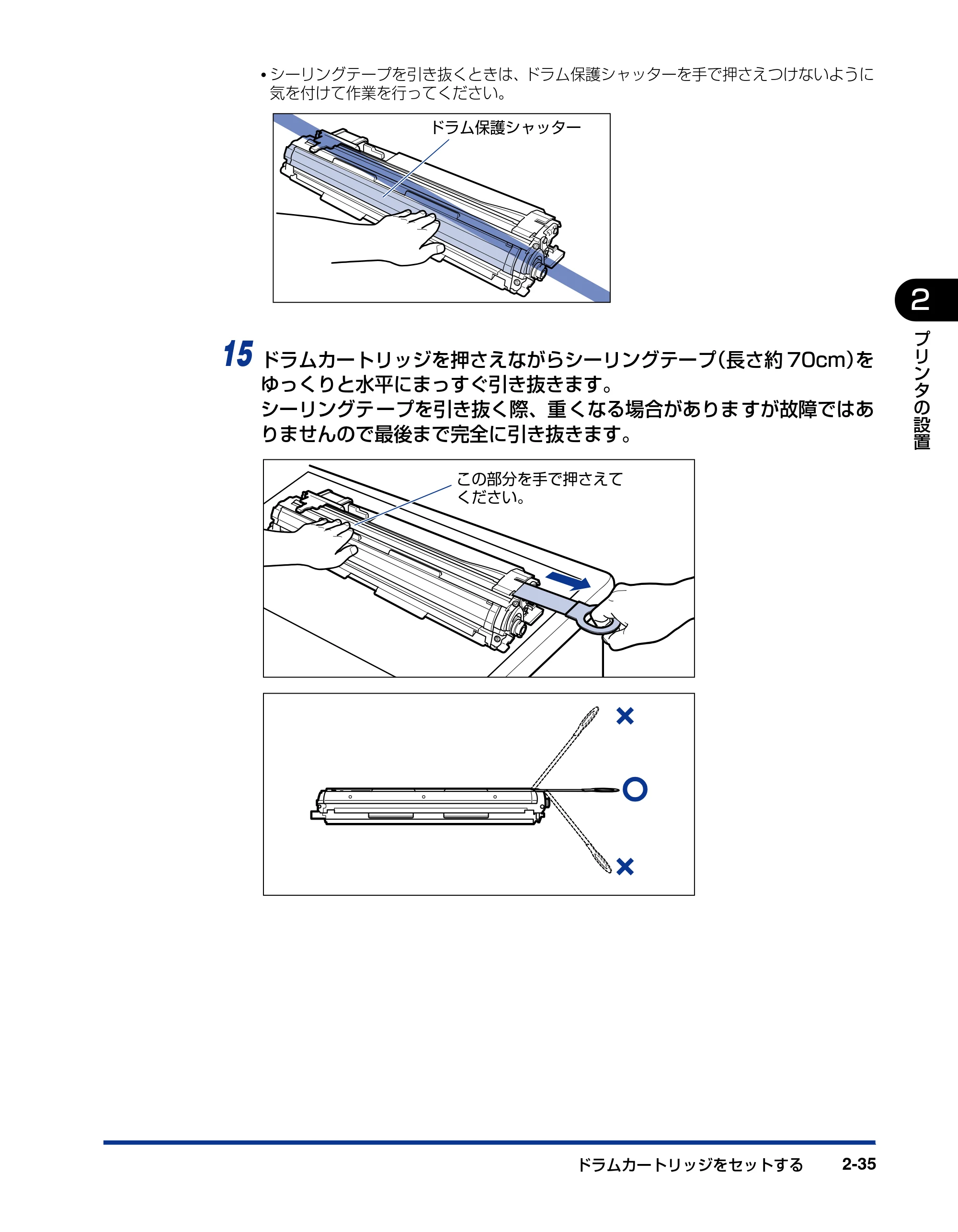

• シーリングテープを引き抜くときは、ドラム保護シャッターを手で押さえつけないように

気を付けて作業を行ってください。
15 ドラムカートリッジを押さえながらシーリングテープ（長さ約 70cm）を
ゆっくりと水平にまっすぐ引き抜きます。
シーリングテープを引き抜く際、重くなる場合がありますが故障ではあ
りませんので最後まで完全に引き抜きます。
ドラム保護シャッター
この部分を手で押さえて
ください。

ドラムカートリッジをセットする2-36
プ
リ
ン
タ
の
設
置
2

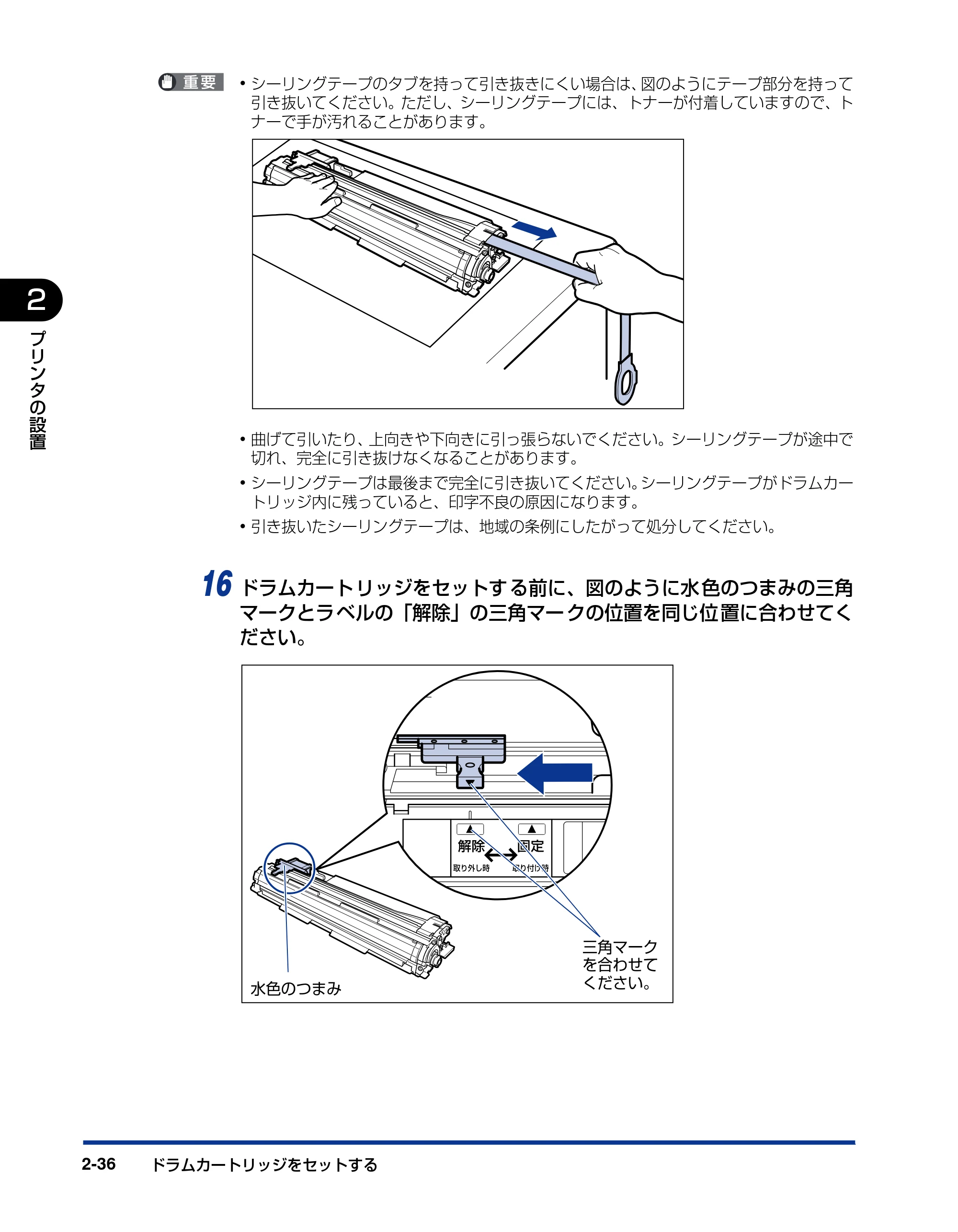

• シーリングテープのタブを持って引き抜きにくい場合は、図のようにテープ部分を持って

引き抜いてください。ただし、シーリングテープには、トナーが付着していますので、ト
ナーで手が汚れることがあります。

• 曲げて引いたり、上向きや下向きに引っ張らないでください。シーリングテープが途中で

切れ、完全に引き抜けなくなることがあります。

• シーリングテープは最後まで完全に引き抜いてください。シーリングテープがドラムカー

トリッジ内に残っていると、印字不良の原因になります。

• 引き抜いたシーリングテープは、地域の条例にしたがって処分してください。

16 ドラムカートリッジをセットする前に、図のように水色のつまみの三角
マークとラベルの「解除」の三角マークの位置を同じ位置に合わせてく
ださい。
三角マーク
を合わせて
ください。
水色のつまみ

ドラムカートリッジをセットする 2-37
プ
リ
ン
タ
の
設
置
2

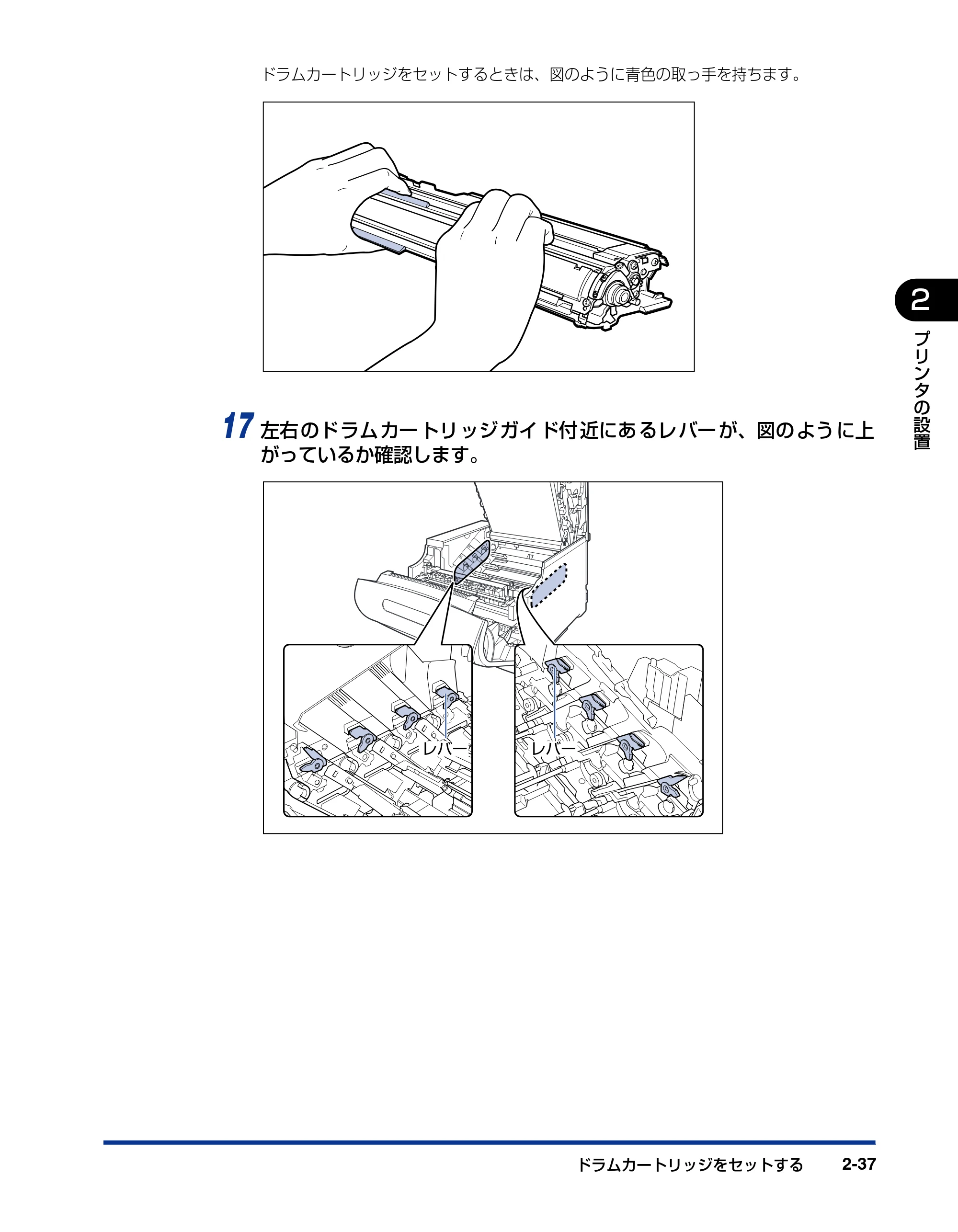

ドラムカートリッジをセットするときは、図のように青色の取っ手を持ちます。
17 左右のドラムカートリッジガイド付近にあるレバーが、図のように上
がっているか確認します。
レバーレバー

ドラムカートリッジをセットする2-38
プ
リ
ン
タ
の
設
置
2
レバーが下がっているとドラムカートリッジを正しく取り付けることはできません。
図のように手でレバーを押し上げてください。
18 ドラムカートリッジをブラック（K）、シアン（C）、マゼンタ（M）、イ
エロー（Y）の順で取り付けます。
ドラムカートリッジは奥に突き当たるまで確実に取り付けます。

• 下がっている状態 ●上がっている状態

ドラムカートリッジをセットする 2-39
プ
リ
ン
タ
の
設
置
2
図のようにドラム カートリッジの左右の突 起をドラムカートリッジガ イドの矢印に沿って
挿入します。
ドラムカートリッジは奥に突き当たるまで確実に取り付けてください。確実に取り付けな
いと、 印字不良の原因になります。
19 左右のドラムカートリッジガイド付近にあるレバーが、図のように下
がっていることを確認します。
イエロー
マゼンタ
シアン
ブラック
突起
突起
イエロー
マゼンタ
シアン
ブラック

• ドラムカートリッジガイド（右）
• ドラムカートリッジガイド（左）

ドラムカートリッジをセットする2-40
プ
リ
ン
タ
の
設
置
2
20 ドラムカートリッジの突起部のラベルが見えていることを確認します。
見えない場合は、一 度ドラムカートリッジ を取り出し、矢印の方向に カチッと止まるまで
回してから、取り付けなおしてください。
21 取り付けた色のドラムカートリッジの水色のつまみを「固定」の位置ま
でスライドさせて、ドラムカートリッジを固定します。
水色のつまみの三角マークとラベルの三角マークが合う位置までスライドさせます。
ラベルが見えていることを
確認してください。
水色のつまみ
三角マーク
を合わせて
ください。

ドラムカートリッジをセットする 2-41
プ
リ
ン
タ
の
設
置
2
22 すべてのドラムカートリッジを取り付けたら、上カバーを閉めます。
プリンタの上カバーはレバーを持って a、ゆっくりと閉めます。
上カバーを勢いよく閉めると、ITB ユニットカバー b が元の位置に戻らず、プリンタが破
損する原因になります。
図のように上カバーの「PUSH」 と記載されている部分を押 して、上カバーを突き当たる
まで確実に閉めます。
a レバー
b ITBユニット
カバー

ドラムカートリッジをセットする2-42
プ
リ
ン
タ
の
設
置
2
23 図のようにレバーを持って、上カバーが開かないことを確認します。
上カバーは突き当たるまで確実に閉めてください。確実に閉めないと、印字不良の原因に
なります。

ドラムカートリッジをセットする 2-43
プ
リ
ン
タ
の
設
置
2
24 取っ手を持って定着器を元の位置に戻し a、左右の取っ手を図のように
押します b。
a
取っ手
b b

ドラムカートリッジをセットする2-44
プ
リ
ン
タ
の
設
置
2
25 前カバーを閉めます。
図のように、両手で前カバーに手をそえて a、両手で前カバーを押して閉めます b。
前カバーは、図のように前カバーの前部を押して閉めてください。前カバー左右のレバー
部を持って閉めると、指を挟んでけがの原因になることがあります。
a
b

ドラムカートリッジをセットする 2-45
プ
リ
ン
タ
の
設
置
2
26 プリンタの電源スイッチの“I”側を押して、プリンタの電源を入れます。
印刷可ランプとエラーランプが点滅します。
27 プリンタの動作音が止まるまで、約 3 ～ 4 分お待ちください。
プリンタの電源を入れてから、約 3 ～ 4 分でドラムカートリッジの準備が完了します。ド
ラムカートリッジ の準備が完了すると、プ リンタの動作音が止まり ます。電源を入れたあ
と、4 分以上待ってか ら、「トナーカートリッジをセット する」（➞P.2-46）を参照して、
トナーカートリッジを取り付けてください。

トナーカートリッジをセットする2-46
プ
リ
ン
タ
の
設
置
2
トナーカートリッジをセットする
本 プリンタは、工場 出荷状態では トナーカート リッジは取 り付けられて いません。ドラム
カートリッジを取り付けたら、必ず同梱されている 4 色のトナーカートリッジを取り付け
てください。
トナーカートリッジをセットするときのご注意
トナーで衣服や手を汚さないように注意してください。衣服や手が汚れた場合は、直ちに
水で洗い流してください。温水で洗うとトナーが定着し、汚れがとれなくなることがあり
ます。

• 取り外した梱包材は、地域の条例にしたがって処分してください。
• 必ず本プリンタ専用のトナーカートリッジを使用してください。
• トナーカート リッジの取り 扱いについて は、「トナーカート リッジの取り 扱いのご注意」

（➞P.6-14）を参照してください。

• 梱包材は予告なく位置・形状が変更されたり、追加や削除されることがあります。

トナーカートリッジのセット
1 プリンタの動作音が止まっていることを確認します。
ドラムカートリッジを取り付けたあと、プリンタの電源を入れてから、約 3 ～ 4 分でドラ
ムカートリッジ の準備が完了します。ドラ ムカートリッジの準備 が完了すると、プリンタ
の動作音が止まります。

トナーカートリッジをセットする 2-47
プ
リ
ン
タ
の
設
置
2
2 トナーカバーを開けます。
ト ナーカート リッジを取り 付ける位置 は、図のように奥 からイエロ ー、マゼンタ、シア
ン、ブラックとなっています。
ブラック
シアン
マゼンタ
イエロー

トナーカートリッジをセットする2-48
プ
リ
ン
タ
の
設
置
2
3 トナーカートリッジを箱から取り出します。
4 保護パックからトナーカートリッジを取り出します。
保護パックは上面の中央部を持って、左右に開きます。
トナーカートリッジが入っていた保護パックは、捨てずに保管しておいてください。プリ
ンタのメンテナンスなど、トナーカートリッジを取り出すときに必要になります。
5 図のようにトナーカートリッジの取っ手部分を下側にして、上下に往復
10 回振って、内部のトナーを均一にならします。
トナーが均一でないと、印字品質が低下します。この操作は必ず行ってください。
取っ手

トナーカートリッジをセットする 2-49
プ
リ
ン
タ
の
設
置
2
6 図のように取っ手を持って、トナーカートリッジを挿入し a、止まるま
でゆっくりと押し込みます b。
a
b

トナーカートリッジをセットする2-50
プ
リ
ン
タ
の
設
置
2
トナーカートリッジとトナーカバーにある文字の向きが合うように取り付けます。
7 ロック解除レバーを「 」の位置まで倒して、トナーカートリッジをロッ
クします。
文字の向きを合わせます。
※上から見た図
ロック解除レバー

トナーカートリッジをセットする 2-51
プ
リ
ン
タ
の
設
置
2
ロック解除レバーの三角マークをトナーカートリッジの三角マークに合わせます。
8 すべてのトナーカートリッジを取り付けたら、トナーカバーを閉めます。

• トナーカバーが閉まらないときは、トナーカートリッジの取り付け状態を確認してくださ

い。無理にトナーカバーを閉めると故障の原因になります。

• トナーカートリッジを取り付けたあと、トナーカバーを開けたまま長時間放置しないでく

ださい。

• トナーカートリッジを取り外す場合は、トナーカートリッジのロック解除レバーを「 」

の位置まで倒して、 ロックを解除してから、取り外します。
ソ フトウェアのインストール（➞P.2-60）をしたあと、プリンタステータスウィンドウ
（Windows）／ステー タスモニタ（Macintosh）に「トナーカートリッジの交換が必要
です」 が表示された場合は、次の操作を行ってください。
1. 表示された色のトナーカートリッジを取り出す
2. 取っ手部分を下側にして、再度上下に強く振って、内部のトナーを均一にならす
3. トナーカートリッジを取り付ける
ここに合わせます
※上から見た図

用紙をセットする2-52
プ
リ
ン
タ
の
設
置
2
用紙をセットする
本プリンタは、標準状態では給紙カセット（カセット 1）と手差しトレイの合計 2 つの給
紙部から給紙することができます。また、オプションのペーパーフィーダ（カセット 2、3、
4）を装着することにより、最大 5 つの給紙部から給紙することができます。
用紙をセットする方法や、オプションのペーパーフィーダをプリンタに取り付ける方法につ
いては、次の項目を参照してください。

• 用紙をセットする場合

「給紙カセットに用紙をセットする」（➞P.3-17）
「手差しトレイに用紙をセットする」（➞P.3-44）

• オプションのペーパーフィーダをプリンタに取り付ける場合

「ペーパーフィーダ」（➞P.8-2）

• ペーパーフィーダの給紙カセットに用紙をセットする場合

「給紙カセットに用紙をセットする」（➞P.3-17）
また、本プリンタの排紙先については、「排紙先について」（➞P.3-16）を参照してください。

コンピュータと接続する 2-53
プ
リ
ン
タ
の
設
置
2
コンピュータと接続する
本プリンタをコンピュータやネットワークに接続します。
本プリンタは標準で USB コネクタ、LAN コネクタを装備しています。USB ケーブルでコ
ンピュータに接続したり、LAN ケーブルで直接ネットワークに接続することができます。
USB ケーブルで接続する場合
USB ポートを装備したコンピュータに USB ケーブルで本プリンタを接続します。
USB ケーブルを接続するときのご注意

• 電源プラグを電源コンセントに接続している状態で USB ケーブルを接続するときは、

アース線が接続されていることを確認してから行ってください。アース線が接続されてい
ない状態で行うと、 感電の原因になります。

• 電源プラグを電源コンセントに接続している状態で USB ケーブルを抜き差しするとき

は、コネクタの金属部分に触れないでください。 感電の原因になります。

• コンピュータまたはプリンタの電源が入っている状態で USB ケーブルを抜き差ししない

でください。 プリンタの故障の原因になります。

• 本プリンタは、双方向通信を行います。片方向通信のプリントサーバや USB ハブ・切替

器等を使用しての接続は、 動作確認を行っておりませんので動作保証はできません。

• 本プリンタの USB インタフェースは、接続するコンピュータの OS によって次のように

なっています。 詳細については、お買い求めの販売店へお問い合わせください。

• Windows 98/Me：USB Full-Speed（USB1.1 相当）
• Windows 2000/XP/Server 2003/Vista：USB 2.0 Hi-Speed/USB Full-Speed

（USB1.1 相当）

• Mac OS X：USB 2.0 Hi-Speed/USB Full-Speed（USB1.1 相当）
• 本プリンタには USB ケーブルは付属していません。お使いのコンピュータに合わせてご

用意ください。 USB ケーブルは、次のマークがあるケーブルをご使用ください。

コンピュータと接続する2-54
プ
リ
ン
タ
の
設
置
2
USB ケーブルを接続する
1 後カバーを取り外します。
後カバーを少し開けてから a、後カバーを取り外します b。
2 プリンタとコンピュータの電源が入っていないことを確認します。
3 USB ケーブルの B タイプ（四角い）側を本プリンタの USB コネクタへ接
続します。
b
a

コンピュータと接続する 2-55
プ
リ
ン
タ
の
設
置
2
4 後カバーを取り付けて a、閉めます b。
図のようにケーブルを後カバーの溝に通します。
5 USB ケーブルの A タイプ（平たい）側をコンピュータのUSB ポートへ接
続します。
USB ケーブルの接続後に、プラグアンドプレイの自動セットアップにより、ウィザード
が表示された場合（Windows のみ）は、次のいずれかの方法で本プリンタのソフトウェ
ア を イ ン ス ト ー ル し て く だ さ い。詳 し く は、「ソ フ ト ウ ェ ア を イ ン ス ト ー ル す る」
（ ➞P.4-4）を参照してください。

• ［キャンセル］をクリックして、CD-ROM Setup からインストールする
• プラグアンドプレイでインストールする
• ［プリンタと FAX］または［プリンタ］フォルダからインストールする

b
a

コンピュータと接続する2-56
プ
リ
ン
タ
の
設
置
2
LAN ケーブルで接続する場合
カテゴリ 5 対応のツイストペアケーブルで本プリンタをネットワークに接続することがで
きます。ケーブルやハブなどは、必要に応じて別途ご用意ください。
LAN ケーブルを接続するときのご注意
■ ネットワークの環境について
本プリンタは、10BASE-T/100BASE-TX 接続に対応しています。
本プリンタは、上記以外のネットワークには接続できません。

• 本プリンタをネットワークに接続した場合、次の作業が必要です。
• コンピュータのネットワーク設定（ ➞ コンピュータの取扱説明書）
• ネッ トワーク でプリン タを使用 するため のインス トール作 業やネッ トワーク 設定（➞

ネットワークガイド）

• プリントサーバの設定（➞ プリンタの共有機能を使用してネットワーク上のコンピュー

タから印刷する：P.4-68）

• 100BASE-TX Ethernet ネットワークに接続する場合は、ハブや LAN ケーブル、コン

ピュータ用ネットワークボードなど、LAN に接続している機器は、すべて 100BASE-TX
に対応しているものが必要になります。詳しくはお買い求めの販売店、または「お客様相
談センター」（巻末参照）へお問い合わせください。
LANコネクタ
Ethernetケーブル
ハブ
100BASE-TX対応の
コンピュータ
10BASE-T対応の
コンピュータ

コンピュータと接続する 2-57
プ
リ
ン
タ
の
設
置
2
LAN ケーブルを接続する
1 後カバーを取り外します。
後カバーを少し開けてから a、後カバーを取り外します b。
2 図のように LAN ケーブルにフェライトコアを取り付けます。
フェライトコアはプリンタに接続するコネクタから 5cm 以内の場所に取り付けます。
フェライトコアは、 プリンタに同梱されています。
b
a
5cm以内
プリンタに接続
するコネクタ

コンピュータと接続する2-58
プ
リ
ン
タ
の
設
置
2
3 LAN ケーブルを本プリンタの LAN コネクタへ接続します。
お使いのネットワークに合わせて、本プリンタの LAN コネクタに対応した LAN ケーブル
を接続してください。
4 後カバーを取り付けて a、閉めます b。
手順 2 で取り付けたフェライトコアを後カバーに入れて、図のようにケーブルを後カバー
の溝に通します。
NB-C1
ERR LNK 100
NB-C1
ERR LNK 100
b
a

コンピュータと接続する 2-59
プ
リ
ン
タ
の
設
置
2
5 LAN ケーブルの反対側をハブに接続します。

印刷環境を設定する2-60
プ
リ
ン
タ
の
設
置
2
印刷環境を設定する
プリンタの設置が完了したら、コンピュータにプリンタドライバをインストールします。プ
リンタド ライバは、アプリケーションソフトから印刷するときに必 要なソフトウェアです。
プリンタドライバで印刷に関する設定を行います。プリンタドライバのインストール方法は
ご使用の環境によって異なります。
※ Macintosh をお使いの場合は、オンラインマニュアル「第 2 章 プリンタドライバのインストール
と印刷方法」を参照してください。
■ USB ケーブルで接続したコンピュータにインストールする場合（➞P.4-4）
■ LANケーブルで接続したコンピュータにインストールする場合（➞ ネットワークガイド）
■ プリントサーバ環境のクライアントにインストールする場合（➞P.4-78）

電源を入れる／切る 2-61
プ
リ
ン
タ
の
設
置
2
電源を入れる／切る
電源を入れる

• 電源を切った直後に、再度電源を入れないでください。電源を切ったあとに再度電源を入

れるときは、 電源を切ってから 10 秒以上経ったあと、電源を入れてください。

• 正 しく動作しなかったり、プリンタステータスウィンドウ（Windows）／ステータスモ

ニ タ（Macintosh）にエ ラ ー メ ッ セ ー ジ が 表 示 さ れ た と き は、「困 っ た と き に は」
（ ➞P.7-1）を参照してください。

• プリンタを設置後、初めて電源を入れるときは、電源を入れる前に必ず給紙カセットをプ

リンタにセットしてからプリンタの電源を入れてください。
1 プリンタの電源スイッチの“ ”側を押します。
プリンタのすべてのランプが点滅し、プリンタやオプション品の状態を自己診断します。

電源を入れる／切る2-62
プ
リ
ン
タ
の
設
置
2

• 自己診断の結果が正常な場合

印刷可ランプ（緑色）が点灯し、印刷可能な状態になります。

• 自己診断の結果が異常な場合

エラーランプ（オレンジ色）が点灯／点滅します（ ➞P.7-23）。
電源を切る
1 電源を切るときは、プリンタが次の状態ではないことを確認してくださ
い。

• 印刷している状態
• 電源を入れた直後の自己診断中の状態
• （ネットワークに接続している場合）他のコンピュータから印刷している状態

電源を切ると、プ リンタのメモ リに残ってい る印刷データ は消去され ます。必要な印刷
データは、印刷し終わるまで待ってから電源を切ってください。
2 プリンタの電源スイッチの“ ”側を押します。
印刷可トナー トナ
点灯

電源を入れる／切る 2-63
プ
リ
ン
タ
の
設
置
2
消費電力の節約（スリープモード）について
本プリンタが動作していないときや、ご使用になっていないときに、スリープモードにする
ことで効率的に節電することができます。スリープモードを使用する場合は、次の手順で行
います。
※ ここでは、Windows をお使いの場合の操作方法で説明しています。Macintosh をお使いの場合は、
ステータスモニタの［オプション］メニュ ーから［デバイス設定］➞［スリープ設定］を選択して、
［スリープ設定］ダイアログで設定します。
プリンタ右側面にある電源スイッチの“ ○”側を押した状態では、消費電力は 0W にな
ります。

• スリープモードの［移行時間］の設定は、［5 分］、［10 分］、［15 分］、［30 分］、［60 分］、

［90 分］、［120 分］、［150 分］、［180 分］から選択でき、工場出荷時は［30 分］に
設定されています。 また、スリープモードに移行しないように設定することもできます。

• スリープモードは、 次のような状態になった場合に解除されます。
• 印刷が実行された
• キャリブレーションが実行された
• クリーニングが実行された
• プリンタステータスウィンドウ（Windows）／ステータスモニタ（Macintosh）で次

の操作が行われた
-［印字位置調整］ダイアログボックス、［小サイズ紙特殊設 定］ダイアログボックスが
開かれた
-［部品カウンタリセット］ダイアログボックスで、カウンタのリセットが指示された
1 プリンタステータスウィンドウを表示します。
プリンタ ステータス ウィンド ウの表示方 法は、「プリンタ ステータス ウィンドウ の表示方
法」（➞P.5-93）を参照してください。

電源を入れる／切る2-64
プ
リ
ン
タ
の
設
置
2
2 プリンタステータスウィンドウの［オプション］メニューから［デバイ
ス設定］➞［スリープ設定］を選択します。
3 ［スリープモードを使用する］にチェックマークを付け、［移行時間］で
スリープモードに移行するまでの時間を設定します。
4 ［OK］をクリックします。

3-1
CHAPTER
3給紙／排紙のしかた
この章では、本プリンタで使用できる用紙や給紙、排紙のしかたについて説明しています。
用紙について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
使用できる用紙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
印刷できる範囲 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6
使用できない用紙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8

用紙の保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
プリントの保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10
給紙部について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-11
給紙部の種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11

給紙部の積載枚数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12
給紙部の選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
手差しトレイや給紙カセットの取り扱いのご注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15
排紙先について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-16

排紙トレイ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
排紙先の積載枚数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
給紙カセットに用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-17
カセット 1 に用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17

カセット 2、カセット 3、カセット 4 に定形の用紙をセットする . . . . . . . . . . . . . . . . . . . 3-24
カセット 2、カセット 3、カセット 4 にユーザ定義用紙をセットする . . . . . . . . . . . . . . . 3-33
手差しトレイに用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-44
用紙（はがき、封筒以外）をセットする場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-45
はがき、封筒をセットする場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-49
ユーザ定義用紙（不定形用紙）をセットする場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-55

プリンタドライバの設定をして印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-62
両面に印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-68
自動で両面に印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-68
手動で両面に印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-73
用紙のセット向きについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-78

用紙について3-2
3
給
紙
／
排
紙
の
し
か
た
用紙について

• 幅がレターサイズ（279.4mm）以下の用紙を連続印刷した場合、熱による故障などを防

止する安全機能が働き、印刷速度が段階的に遅くなります。（最終的に A5、 B5、B4 サ
イズの普通紙の場合で約 10 ページ／分、 はがきの場合で約 4 ページ／分まで低下する
ことがあります。）

• 次の場合、印刷速度が約半分に低下します。
• Windows の場合：

-［印字品質］ページの［印刷目的］で［高精細文書］（1200dpi）を選択して印刷した場合
-［印字品質］ページの［ユーザ設定］ダイアログボックスにある［モード詳細］で［高
精細］（1200dpi）を選択して印刷した場合

• Macintosh の場合：

［印字品質］パネルの［品質設定］ダイアログボックスにある［品質］で［スーパーファ
イン (1200dpi)］を選択して印刷した場合
使用できる用紙
用紙サイズ
本プリンタでは次 の用紙を使用できます。表中の◎は片面印刷と自動両面印刷が可能、 は
片面印刷のみ可能、×は不可です。
用紙サイズ
給紙部
手差しトレイ カセット 1
カセット 2
（オプション）
カセット 3
（オプション）
カセット 4
（オプション）
A5*
1
◎ ◎ ◎ ◎ ◎
B5*
1
◎ ◎ ◎ ◎ ◎
A4*
1
◎ ◎ ◎ ◎ ◎
B4*
2
◎ ◎ ◎ ◎ ◎
A3*
2
◎ ◎ ◎ ◎ ◎
レター *
1
◎ ◎ ◎ ◎ ◎
エグゼクティブ *
1
◎ ◎ ◎ ◎ ◎
リーガル *
2
◎ ◎ ◎ ◎ ◎
レジャー（11 × 17）*
2
◎ ◎ ◎ ◎ ◎
12 × 18*
2
○ × × × ×
SRA3 *
2
○ × × × ×
ユーザ定義用紙 ◎ *
3
× ◎ *
4
◎ *
4
◎ *
4
長尺紙 *
2
○ *
5
× × × ×
はがき *
2
100.0mm × 148.0mm

○ × × × ×
往復はがき *
1
148.0mm × 200.0mm
○ × × × ×

用紙について 3-3
3
給
紙
／
排
紙
の
し
か
た
*1 横置きのみセット可能です。
*2 縦置きのみセット可能です。
*3 次のサイズのユーザ定義用紙をセットすることができます。

• 縦置きの場合：幅 98.0 ～ 320.0mm、長さ 148.0 ～ 457.2mm
• 横置きの場合：幅 210.0 ～ 297.0mm、長さ 148.0 ～ 297.0mm

次のサイズのユーザ定義用紙（普通紙）を自動両面印刷することができます。

• 縦置きの場合：幅 210.0 ～ 297.0mm、長さ 210.0 ～ 431.8mm
• 横置きの場合：幅 210.0 ～ 297.0mm、長さ 148.0 ～ 297.0mm

*4 次のサイズのユーザ定義用紙をセットすることができます。

• 縦置きの場合：幅 210.0 ～ 297.0mm、長さ 210.0 ～ 431.8mm
• 横置きの場合：幅 210.0 ～ 297.0mm、長さ 148.0 ～ 297.0mm

*5 次のサイズの長尺紙を縦置きにセットすることができます。

• 幅 210.0 ～ 297.0mm、長さ 457.3 ～ 1200.0mm

用紙タイプ
本プ リンタでは次 の用紙タイプ を使用できま す。表中の◎は片 面印刷と自動 両面印刷が可
能、○は片面印刷のみ可能、×は不可です。
*
1
再生紙（64 ～ 105g/m
2
）は、普通紙として使用できます。再生紙は古紙配合率 100% の再生紙が使用できます。
*
2
［普通紙］に設定して印刷した結果、次のような不具合があった場合は、［普通紙 L］に設定してください。

• 普通紙（64g/m

2
）を印刷した結果、用紙のカールが目立つ場合

• 幅がレターサイズ（279.4mm）以下の用紙を連続印刷したときに、印刷速度が遅くなる場合

*
3
106 ～ 169 g/m
2
以外のコート紙の場合は、次の設定を行ってください。
105g/m
2
以下の場合： ［用紙タイプ］の設定を［普通紙］にする
170 ～ 220 g/m
2
の場合： ［用紙タイプ］の設定を［コート紙］に して、［仕上げ］-［仕 上げ詳細］-［処理オ
プション］の順にクリックし、［特殊定着モード］の設定を［モード 4］にする
4 面はがき *
1
200.0mm × 296.0mm
○ × × × ×
洋形 4 号 *
2
105.0mm × 235.0mm
○ × × × ×
洋形 2 号 *
2
114.0mm × 162.0mm
○ × × × ×
角形 2 号 *
2
240.0mm × 332.0mm
○ × × × ×
用紙タイプ
プリンタ
ドライバ
の設定
給紙部
手差し
トレイ
カセット 1
カセット 2
（オプション）
カセット 3
（オプション）
カセット 4
（オプション）
普通紙 *1
（64 ～ 105g/m 2）
［普通紙］*2
◎ ◎ ◎ ◎ ◎
厚紙
106 ～ 169g/m 2 ［厚紙 1］ ○ × × × ×

170 ～ 220g/m 2 ［厚紙 2］ ○ × × × ×
コート紙 ［コート紙］*
3
○ × × × ×
ラベル用紙 ［ラベル用紙］ ○ ○ ○ ○ ○
はがき ［はがき］*
4
○ × × × ×
封筒 ［封筒］*
5
○ × × × ×
用紙サイズ
給紙部
手差しトレイ カセット 1
カセット 2
（オプション）
カセット 3
（オプション）
カセット 4
（オプション）

用紙について3-4
3
給
紙
／
排
紙
の
し
か
た
*
4
［はがき］は、次の設定が［はがき］、［往復はがき］、［4 面はがき］の場合にのみ選択できます。

• Windows の場合：

［ページ設定］ページの［出力用紙サイズ］

• Macintosh の場合：

［ページ属性］パネルの［用紙サイズ］（Mac OS X 10.4 以降の場合は［用紙処理］パネルの［出力用紙サイ
ズ］でも設定できます）
また、本プリンタは、はがき、往復はがき、4 面はがきサイズの普通紙（64 ～ 105g/m
2
）、厚紙（106 ～ 169g/
m
2
）やキヤノン推奨 4 面はがきにも印刷することができます。普通紙（64 ～ 105g/m
2
）に印刷する場合は、
［普通紙］を選択し、厚紙（106 ～ 169g/m
2
）やキヤノン推奨 4面はがきに印刷する場合は、［厚紙 1］を選択します。
*
5
［封筒］は、次の場合にのみ選択できます。

• Windows の場合：

［ページ設定］ページの［出力用紙サイズ］の設定が、［封筒洋形 2 号］、［封筒洋形 4 号］、［封筒角形 2 号］、ま
たはユーザ定義用紙の場合

• Macintosh の場合：

［ページ属性］パネルの［用紙サイズ］* の設定が、［封筒洋形 2 号］、［封筒洋形 4 号］、または［封筒角形 2 号］の場合
* Mac OS X 10.4 以降の場合は［用紙処理］パネルの［出力用紙サイズ］でも設定できます。
用紙の厚さは、1m
2
あたりの重さがどれくらいかということで表され、 一般的に ｇ/m
2
という単位が使われます。用紙の厚さについては用紙メーカーにお問い合わせください。
■ 普通紙
次のサイズの普通紙（64 ～ 105g/m 2
）を使用できます。

• 定形用紙：A3、B4、A4、B5、A5、SRA3、12 × 18、レジャー（11 × 17）、リー

ガル、レター、エグゼクティブ、はがき、往復はがき、4 面はがき

• ユーザ定義用紙（縦置き）：幅 98.0 ～ 320.0mm、長さ 148.0 ～ 457.2mm
• ユーザ定義用紙（横置き）：幅 210.0 ～ 297.0mm、長さ 148.0 ～ 297.0mm
• 長尺紙：幅 210.0 ～ 297.0mm、長さ 457.3 ～ 1200.0mm

※ A3、B4、A4、B5、A5、レジャー（11× 17）、レター、リーガル、エグゼクティブサイズの用紙および次
のサイズのユーザ定義用紙は、自動両面印刷が可能

• 縦置きの場合：幅 210.0 ～ 297.0mm、長さ 210.0 ～ 431.8mm
• 横置きの場合：幅 210.0 ～ 297.0mm、長さ 148.0 ～ 297.0mm

※ 再生紙（64～105g/m
2
）は、普通紙として使用できます。再生紙は古紙配合率100%の再生紙が使用できます。
■ 厚紙
次のサイズの厚紙（106 ～ 220g/m2 ）を使用できます。

• 定形用紙：A3、B4、A4、B5、A5、SRA3、12 × 18、レジャー（11 × 17）、リー

ガル、レター、エグゼクティブ、はがき、往復はがき、4 面はがき

• ユーザ定義用紙（縦置き）：幅 98.0 ～ 320.0mm、長さ 148.0 ～ 457.2mm
• ユーザ定義用紙（横置き）：幅 210.0 ～ 297.0mm、長さ 148.0 ～ 297.0mm
• 長尺紙：幅 210.0 ～ 297.0mm、長さ 457.3 ～ 1200.0mm

はがき、往復はがき、4 面はがきサイズは、重さ 106 ～ 169g/m2 の厚紙で使用できます。
■ コート紙
A3、A4 サイズのコート紙を使用できます。
コート紙は、「キヤノン推奨品イメージコート A3」、「キヤノン推奨品イメージコート A4」
をご使用ください。

用紙について 3-5
3
給
紙
／
排
紙
の
し
か
た
■ ラベル用紙
A4 サイズのラベル用紙を使用できます。

• ラベル用紙は、「キヤノン推奨品ラベル用紙 A4」をご使用ください。「キヤノン推奨品ラ

ベル用紙 A4」の重さは 1 枚 7.8g です。

• 次のようなラベル用紙は使用しないでください。使用すると、復旧の困難な紙づまりやプ

リンタ故障の原因になります。

• ラベルが剥がれていたり、一部使いかけている用紙
• 台紙から剥がれやすいコート紙でできている用紙
• 糊がはみ出ている用紙
• ラベル用紙に印刷する場合、 印刷速度が遅くなります。

■ はがき / 往復はがき /4 面はがき
次のサイズのはがきを使用できます。

• はがき、往復はがき、4 面はがき
• 郵便はがき、郵便往復はがき、郵便 4 面はがき、およびキヤノン推奨の 4 面はがき以外の

はがきへの印刷は、 印字品質が低下したり、紙づまりの原因になることがあります。

• 印刷可能な往復はがきは、 折り目なしのもののみです。
• は がきがカール しているとき は、逆向きに曲げ て反りをなお してからセッ トしてくださ

い。

• インクジェット用の郵便はがき、 郵便往復はがきを使用することはできません。
• はがきや往復はがき、 4 面はがきに印刷する場合、印刷速度が遅くなります。

■ 封筒
次のサイズの封筒やユーザ定義用紙の封筒を使用できます。
洋形4 号（105mm×235mm ） 洋形2 号（114mm×162mm ）
※洋形4号および洋形2号の封筒は、
短辺にふたが付いているものは使用できません。
角形2 号（240mm×332mm ）
（キヤノンLBP専用封筒K-201G／推奨品）

用紙について3-6
3
給
紙
／
排
紙
の
し
か
た

• 次のような封筒は使用しないでください。使用すると、復旧の困難な紙づまりやプリンタ

故障の原因になります。

• ファスナーや留め具の付いている封筒
• 窓付きの封筒
• 糊付きの封筒
• しわになっていたり、折れ曲がっている封筒
• 折り目や貼り合わせ部分の凹凸が大きい封筒
• 長方形でない封筒や不規則な形の封筒
• セットする前に、上から手で押さえて封筒内部の空気を抜き取り、折り目をよく押さえて

ください。

• 裏面（貼り合わせのある面）には印刷しないでください。
• 封筒に印刷する場合、印刷速度が遅くなります。

封筒に印刷した場合、しわがよる場合があります。
用紙サイズの略号について
給紙カセットのサイズの表示は、次の略号で表示されます。
* オプションのペーパーフィーダのみ
印刷できる範囲
Windows をお使いの場合、印刷できる範囲を用紙の端近くまで広げるときは、プリンタド
ライバで次の設定を行います。
1.［仕上げ］ページの［仕上げ詳細］をクリックする
2.［用紙の左上を原点として印字する］にチェックマークを付ける
ただし、印刷する原稿によっては、用紙の端が一部欠けて印刷されることがあります。詳し
くは、プリンタドライバのヘルプを参照してください。
用紙サイズ 用紙サイズ設定スイッチ
レジャー 11 X 17
リーガル LGL
レター LTR
エグゼクティブ EXEC
ユーザ定義用紙 * CUSTOM

用紙について 3-7
3
給
紙
／
排
紙
の
し
か
た
用紙幅が 315mm を超える場合は、左右の余白がそれぞれ次のように大きくなります。
■ 普通紙 / 厚紙 / ラベル用紙 / コート紙
用紙の周囲 5mm より内側の範囲に印刷できます。
■ はがき / 往復はがき /4 面はがき
はがきの周囲 5mm より内側の範囲に印刷できます。
用紙幅 余白
315mm 5mm
316mm 5.5mm
317mm 6mm
318mm 6.5mm
319mm 7mm
320mm 7.5mm
5mm
5mm
5mm5mm
5mm
5mm
5mm5mm
東京都千代田区
○○○
123-4567
200mm
148mm
5mm
5mm
5mm5mm
東京都千代田区
○○○
123-4567
100mm
148mm

用紙について3-8
3
給
紙
／
排
紙
の
し
か
た
はがきの有効印字領域いっぱいのデータを印刷した場合、最適な印字品質が得られない場
合があります。データをはがきの有効印字領域より少し小さ目に設定することをおすすめ
します。
■ 封筒
次の範囲に印刷できます。
お使いのアプリケーションソフトによっては、印刷時に位置を調整してお使いください。
封筒の有効印字領域いっぱいのデータを印刷した場合、最適な印字品質が得られない場合
があります。データを封筒の有効印字領域より少し小さ目に設定することをおすすめしま
す。
ユーザ定義用紙の封筒の場合は、上下左右の余白は 5mm になります。
使用できない用紙
紙づまりやプリンタの故障、トラブルを防ぐため、次にあげるような用紙はお使いにならな
いでください。

• 紙づまりを起こしやすい用紙
• 厚すぎる用紙、薄すぎる用紙
• 不規則な形の用紙
• 湿っている用紙、濡れている用紙
• 破れている用紙
• 表面が粗い用紙、つるつるしすぎている用紙
• バインダ用の穴やミシン目のある用紙
• カールした用紙や折り目のある用紙
• 紙の表面に特殊なコーティングを施した用紙（インクジェットプリンタ専用コーティン

グ用紙など）

• 裏紙が簡単にはがれてしまうラベル用紙

10mm
7.6mm10mm
10mm
105mm
235mm
（洋形4号封筒の例）

用紙について 3-9
3
給
紙
／
排
紙
の
し
か
た

• 複写機や他のレーザプリンタで一度使用した用紙（裏面も不可。ただし、本プリンタで

一度印字した用紙の裏面に、手差しトレイを使用して手動で両面印刷することはできま
す。一度印字した同一面に再度印字することはできません。）

• バリのある用紙
• しわのある用紙
• 角折れのある用紙
• 高温によって変質する用紙
• 定着器の加熱温度（約 190 ℃）以下で溶解、燃焼、蒸発したり有毒なガスを発するイ

ンクを使用した用紙

• 感熱用紙
• 表面加工したカラー用紙
• 紙の表面に特殊なコーティングを施した用紙（インクジェットプリンタ専用コーティン

グ用紙など）

• 糊などがついた用紙
• プリンタの故障や損傷の原因になる用紙
• カーボン紙
• ステイプル針、クリップ、リボン、テープなどが付いている用紙
• 複写機や他のレーザプリンタで一度使用した用紙（裏面も不可。ただし、本プリンタで

一度印字した用紙の裏面に、手差しトレイを使用して手動で両面印刷することはできま
す。一度印字した同一面に再度印字することはできません。）

• トナーが定着しにくい用紙
• ざら紙、和紙のように表面がざらざらしている用紙
• 紙の表面に特殊なコーティングを施した用紙（インクジェットプリンタ専用コーティン

グ用紙など）

• 繊維の粗い用紙

用紙の保管について
規格にあった用紙でも、保管が悪いと変質してしまうことがあります。変質した用紙は給紙
不良や紙づまりの原因になったり、印字品質の低下を招くことがあります。
用紙を保管するときは、次のことに気を付けてください。

• 用紙は特に水分を嫌いますので、 湿らせないようにしてください。
• 用紙の包装紙は、湿気および乾燥を防ぐ働きをします。使用するまでは包装したままにし

ておいてください。 また、使用しない用紙は包装紙に包んでおいてください。

• 平らな場所に保管してください。
• 床面は一般に湿度が高いので、 用紙を床に直接置かないでください。
• 用紙が丸まったり折り目がつくような置きかたをしないでください。
• 用紙を立てて保管したり、 あまり多く積み重ねないでください。
• 直射日光の当たる場所や湿度の高い場所、 乾燥している場所に保管しないでください。
• 保管場所と使用する場所の温度や湿度に著しく差がある場合は、包装したままで一日ほど

使 用する場所に 置いて、室温に 慣らしてから 使ってくださ い。急激な温度や 湿度の変化
は、用紙の丸まりやしわの原因になります。

用紙について3-10
3
給
紙
／
排
紙
の
し
か
た
プリントの保管について
本 プリンタで印 刷したプリント の取り扱いや 保管するとき は、次の点に気を 付けてくださ
い。

• クリアホルダなど PVC 素材のものといっしょに保存しないでください。トナーが溶けて

用紙と PVC 素材が貼り付いてしまうことがあります。

• 糊付けすると きは、必ず不溶性 の接着剤をご 使用ください 。溶解性の接着 剤を使用する

と、トナーが溶けてしまいます。接着剤をご使用になる場合は、不要になった印刷物で試
してから使用してください。
プリントを重ねる場合は、完全に乾いていることを確認してください。乾ききらないうち
に重ねると、トナーが溶けることがあります。

• 平らな場所に保管してください。折れたりしわになったりすると、トナーが剥がれること

があります。

• 高温の場所に保管しないでください。トナーが溶けて色がにじむことがあります。
• 長期間（2 年以上）保管する場合は、バインダーなどに入れて保管してください。（長時

間保管すると、用紙の変色によって、プリントが変色したように見える場合があります。）

給紙部について 3-11
3
給
紙
／
排
紙
の
し
か
た
給紙部について
給紙部の種類
本プリンタには、次の給紙部があります。
（A）：手差しトレイ
（B）：カセット 1
（C）：カセット 2（オプション）
（D）：カセット 3（オプション）
（E）：カセット 4（オプション）
ペ ーパーフ ィーダは 最大 3 台ま で取り付 けること ができま す。ただし、ぺデ ィスタル
（ボックスタイプ） を装着した場合は、2 台までです。
（A）
（B）
（C）
（D）
（E）

給紙部について3-12
3
給
紙
／
排
紙
の
し
か
た
給紙部の積載枚数
用紙の種類
積載枚数
手差しトレイ カセット 1
カセット 2
（オプション）
カセット 3
（オプション）
カセット 4
（オプション）
普通紙（64g/m
2
の場合） 約 100 枚 約 250 枚 約 550 枚 約 550 枚 約 550 枚
厚紙（128g/m
2
の場合） 約 50 枚 × × × ×
コート紙 約 50 枚 × × × ×
ラベル用紙 約 40 枚 約 50 枚 約 50 枚 約 50 枚 約 50 枚
郵便はがき 約 40 枚 × × × ×
郵便往復はがき 約 40 枚 × × × ×
郵便 4 面はがき 約 40 枚 × × × ×
キヤノン推奨 4 面はがき 約 50 枚 × × × ×
封筒 約 10 枚 × × × ×

給紙部について 3-13
3
給
紙
／
排
紙
の
し
か
た
給紙部の選択
給紙部の選択は、プリンタドライバの［給紙］ページで行います。
※ ここでは、Windows をお使いの場合の操作方法で説明しています。Macintosh をお使いの場合は、
オンラインマニュアル「第 3 章 基本的な印刷機能」を参照してください。
1 ［給紙］ページを表示して、給紙部の設定を行います。
プリンタドライバの［給紙］ページの表示方法は、「印刷条件を設定する」（ ➞P.5-9）を参
照してください。
オ プションの ペーパーフ ィーダを装 着していて［給 紙部］の設定を［自 動］にした場合
（自 動給紙選択時）に、どの給紙カセットを自動給 紙選択の対象とするかを、プリンタス
テータスウィンドウの［デバイス設定］メニューにある［カセット設定］で選択すること
ができます。

給紙部について3-14
3
給
紙
／
排
紙
の
し
か
た
2 必要に応じて次の項目を設定します。
* オプションのペーパーフィーダが装着されている場合にのみ設定できます。
設定項目 設定値 説明
［給紙方法］
［全ペ ー ジ を 同 じ 用 紙
に印刷］
すべてのページを同じ給紙部から給紙します。
ただし、［給紙部］が［自動］に設定されてい
て［手差しで続けて印刷する］にチェックマー
クを付けた場合は、カセット 1 ～ 4 の用紙が
なくなると手差しトレイから給紙します。
［最初 と 最 後 の 用 紙 を
指定して印刷］
表 紙 を 異 な る 用 紙 に 印 刷 す る と き な ど、
ページごとに用紙を指定して印刷します。
［最初と 2 枚目、最後の
用紙を指定して印刷］
［表紙 の 用 紙 を 指 定 し
て印刷］
［給紙部］
［自動］
［手差し（トレイ）］
［カセット 1］
［カセット 2］*
［カセット 3］*
［カセット 4］*
ど の給 紙部 から給 紙す るか を設 定しま す。
［給紙方法］の設定によって表示される設定
項目が変わります。

［最初のページ］
［2 枚目のページ］
［表紙］
［その他のページ］
［最後のページ］
［用紙タイプ］
［普通紙］
［普通紙 L］
［厚紙 1］
［厚紙 2］
［ラベル用紙］
［コート紙］
［封筒］
［はがき］
使用する用紙のタイプを選択します。
（ ➞P.3-3）
［手 差 し か ら 印 刷
する 場合に 一時 停
止する］
－
手差 しトレイ から印刷 するとき、メッ セー
ジを 表示して 一時停止 するか、そのま ま印
刷するかどうかを設定します。
［手 差 し で 続 け て
印刷する］
－
この 項目にチ ェックマ ークを付け ると、給
紙 カ セッ ト から の 給紙 中 に用 紙 がな く な
り、［ページ設定］ページの［出力用紙サイ
ズ］で 設 定 した 用 紙 サイ ズ が ど の給 紙 カ
セッ トにもセ ットされ ていない場 合、手差
しト レイから 給紙しま す（チェックマ ーク
を消 すと、メッセ ージを表 示して一時 停止
します）。
［手 差 し か ら ユ ー
ザ定 義用紙 を横 送
りする］
ー
手差しトレイから次のサイズのユーザ定義用

紙を横送りする場合に、この項目にチェック
マークを付けます。

• 幅 148.0 ～ 297.0mm、
• 長さ 210.0 ～ 297.0mm

［印 刷 済 み 用 紙 の
裏面に印刷する］
ー
手差しトレイから印刷済みの用紙の裏面に印
刷する場合に、この項目にチェックマークを
付けます。

給紙部について 3-15
3
給
紙
／
排
紙
の
し
か
た
3 設定内容を確認し、［OK］をクリックします。
手差しトレイや給紙カセットの取り扱いのご注意
手差しトレイや給紙カセットを取り扱うときは、次の点に気を付けて取り扱ってください。

• 印刷中は次のことを守ってください。 紙づまりや故障の原因になることがあります。
• 給紙カセットを抜き取らない
• 手差しトレイの用紙に触れない、引き抜かない
• 給紙カセットに用紙を補充する場合は、セットした用紙がすべてなくなってから補充してく

ださい。なくならないうちに補充すると給紙不良の原因になります。

• 手差しトレイの上には印刷する用紙以外のものは置かないでください。また上から押したり、

無理な力を加えないでください。 手差しトレイが破損することがあります。

• カセット 1 の黒いゴムパッド、カセット 2、3、4の給紙ローラには触れないでください。給

紙不良の原因になります。
カセット 1
カセット 2
手差しトレイを閉めるときは、セットされている用紙を取り除いて閉めます。手差しトレ
イを使わないときは、 閉めておいてください。
ゴムパッド
給紙ローラ

排紙先について3-16
3
給
紙
／
排
紙
の
し
か
た
排紙先について
排紙トレイ
プリンタ上面の排紙トレイに印字した面が下向き（フェースダウン）で排紙されます。用紙
はページ順に積み重なります。
排紙部のローラには衣服や手などを近づけないでください。印刷中でなくてもローラが急
に回転し、衣服や手などが巻き込まれて、けがの原因になることがあります。

• 長尺紙は、排紙されるたびに 1 枚ずづ取り除いてください。
• 両面印刷中は排紙トレイに用紙が完全に排紙されるまで用紙に触れないでください。両面印

刷中は表面を印刷したあと一度途中まで排紙され、裏面を印刷するために再度給紙されます。
排紙先の積載枚数
* 設置環境や使用する用紙の種類によっては、実際の積載枚数は異なります。
用紙の種類 積載枚数 *
普通紙（64g/m 2 の場合） 約 250 枚
厚紙（128g/m 2 の場合） 約 200 枚
コート紙 約 150 枚
ラベル用紙 約 100 枚
郵便はがき 約 50 枚
郵便往復はがき 約 50 枚
郵便 4 面はがき 約 50 枚
キヤノン推奨 4 面はがき 約 200 枚
封筒 約 20 枚

給紙カセットに用紙をセットする 3-17
3
給
紙
／
排
紙
の
し
か
た
給紙カセットに用紙をセットする
給紙カセットには、次の用紙がセットできます。
*1 オプションのペーパーフィーダ装着時のみ
*2 キヤノン推奨品ラベル用紙 A4

• 使用できる用紙の詳細は、「使用できる用紙」（➞P.3-2）を参照してください。
• 給 紙カセットの取り扱いについては「手差しトレイ や給紙カセットの取り扱いのご注意」

（ ➞P.3-15）を参照してください。
カセット 1 に用紙をセットする
1 給紙カセットを引き出します。
給紙カセットを止まる位置まで引き出します a。
用紙タイプ 用紙サイズ セット方法
普通紙
A3、B4、A4、B5、A5、レジャー
（11 × 17）、リーガル、レター、
エグゼクティブ
カセット 1 にセットする場合：P.3-17
カセット 2、3、4にセットする場合 *1 ：P.3-24
ユーザ定義用紙 * 1 P.3-33
ラベル用紙 A4* 2 カセット 1 にセットする場合：P.3-17
カセット 2、3、4にセットする場合 *1 ：P.3-24
a

給紙カセットに用紙をセットする3-18
3
給
紙
／
排
紙
の
し
か
た
給紙カセットの手前を少し持ち上げてから b、図のように手をそえて引き出します c。
用紙をセットするときは、必ず給紙カセットをプリンタから取り出してセットしてくださ
い。給紙カセットを途中まで引き出した状態で用紙をセットすると、給紙カセットが落ち
たりプリンタが倒れたりして、けがの原因になることがあります。
給紙カセットは水平に引き抜くことはできません。無理に引き抜こうとすると給紙カセッ
トを破損することがあります。
b
c

給紙カセットに用紙をセットする 3-19
3
給
紙
／
排
紙
の
し
か
た
2 セットする用紙のサイズを変更するときは、給紙カセットの長さと用紙
ガイドの位置を変更します。

• セットする用紙に合わせて、給紙カセットの長さを調整します。

A4、B5、A5、レター、エグゼクティブサイズのように用紙を横置きでセットする場合は、
給紙カセットを押し込みます。
A3、B4、レジャー（11 × 17）、リーガルサイズのように用紙を縦置きでセットする場
合は、給紙カセットを引き出します。
給紙カセットの長 さを調整するには、ロック 解除レバーをゆっくりと 持ち上げロックを解
除し、給紙カセット の後部を持ってスライ ドさせ、ロック解除レバー を押し下げてロック
します。

• 後端の用紙ガイドのロック解除レバーをつまみながら、セットする用紙に合わせ

て用紙ガイドを移動します。
ロック
解除
ロック
解除
左側の用紙サイズは、
この部分をセットする
用紙サイズに合わせます。
右側の用紙サイズは、
この部分をセットする
用紙サイズに合わせます。

給紙カセットに用紙をセットする3-20
3
給
紙
／
排
紙
の
し
か
た

• 側面の用紙ガイドのロック解除レバーをつまみながら、セットする用紙に合わせ

て用紙ガイドを移動します。
側面の用紙ガイドは左右が連動しています。
3 ラベル用紙をセットする場合は、用紙を少量ずつさばき、端を揃えます。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。
ラベル用紙は、よくさばいてからセットしてください。十分にさばけていないと、重送さ
れて、紙づまりの原因になります。
この部分をセッ
トする用紙サイ
ズに合わせます。
少量ずつよくさばく 平らなところで軽く数回
たたいて端を揃える

給紙カセットに用紙をセットする 3-21
3
給
紙
／
排
紙
の
し
か
た
4 用紙の後端を用紙ガイドに合わせてセットします。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。

• 必ず用紙ガイドがセットする用紙サイズの位置に合っているかを確認してください。用紙

ガイドがセットする用紙サイズの位置に合っていないと、 給紙不良の原因になります。

• 裁 断状態が悪い 用紙を使用 すると、重送しや すくなる場合 があります。その ような場合

は、用紙を平らな場所でよく揃えてからセットしてください。
レ ター ヘッ ドやロ ゴ付 きの用 紙な どに印 刷す る場合 は、「用紙 のセッ ト向 きにつ いて」
（ ➞P.3-78）を参照して正しい向きに用紙をセットしてください。
5 用紙を図のように下へ押さえ、積載制限マークを超えていないか確認し、
用紙ガイドに付いているツメの下に用紙を入れます。
用紙ガイドのツメ と用紙の間に十分すき間 があることを確認して ください。すき間が十分
にない場合は用紙を少し減らします。
給紙カセットにセットできる用紙の枚数は、 次の通りです。
ツメ
ツメ
積載制限マーク
積載制限マーク

給紙カセットに用紙をセットする3-22
3
給
紙
／
排
紙
の
し
か
た

• 普通紙（64g/m2 の場合）：約 2 50 枚
• ラベル用紙：約 50 枚

絶対に用紙ガイドの積載制限マークを超えない範囲でセットしてください。積載制限マー
クを超す量の用紙をセットすると、給紙不良の原因になります。
6 用紙サイズ表示板に、セットした用紙サイズのシールを貼り、給紙カセッ
ト前面の用紙サイズ表示板差し込み口に差し込みます。
7 用紙サイズ設定スイッチの取っ手を持って、用紙サイズ設定スイッチの
三角マークをセットした用紙のサイズに合わせます。
セットした用紙 のサイズと用 紙サイズ設定ス イッチが合っ ていることを必 ず確認してか
ら給紙カセットをプリンタにセットしてください。用紙サイズ設定スイッチが合っていな
いと、誤動作の原因になります。
取っ手
用紙サイズ設定スイッチ

給紙カセットに用紙をセットする 3-23
3
給
紙
／
排
紙
の
し
か
た
8 給紙カセットをプリンタにセットします。
図のように給紙カセットを両手で持って、止まる位置まで差し込みます a。
給紙カセットの手前を少し持ち上げてから b、給紙カセットの前面が、プリンタの前面と
揃うまで、しっかりと奥まで押し込みます c。
a
b
c

給紙カセットに用紙をセットする3-24
3
給
紙
／
排
紙
の
し
か
た
給紙カセットをセットするときは、指を挟まないように注意してください。
次にプリンタドライバの設定を行います（ ➞P.3-62）。
カセット2、カセット3、カセット4に定形の用紙をセットする
1 給紙カセットを引き出します。
給紙カセットを止まる位置まで引き出します a。
a

給紙カセットに用紙をセットする 3-25
3
給
紙
／
排
紙
の
し
か
た
給紙カセットの手前を少し持ち上げてから b、左手をそえて給紙カセット右側にある取っ
手が完全に見えるまで、引き出します c。
b
c
取っ手

給紙カセットに用紙をセットする3-26
3
給
紙
／
排
紙
の
し
か
た
図のように給紙カセットを両手で持って、完全に引き出します d。
用紙をセットするときは、必ず給紙カセットをペーパーフィーダから取り出してセットし
てください。給紙カセットを途中まで引き出した状態で用紙をセットすると、給紙カセッ
トが落ちたりプリンタが倒れたりして、けがの原因になることがあります。

• 給紙カセットは水平に引き抜くことはできません。無理に引き抜こうとすると給紙カセッ

トを破損することがあります。

• 給紙カセットは重いので両手でしっかり持ってください。
• 取り出した給紙カセットは、水平で安定した場所に置いてください。

d

給紙カセットに用紙をセットする 3-27
3
給
紙
／
排
紙
の
し
か
た
2 セットする用紙のサイズを変更するときは、給紙カセットの長さと用紙
ガイドの位置を変更します。

• 後端の用紙ガイドのロック解除レバーをつまみながら、セットする用紙に合わせ

て用紙ガイドを移動します。

• 側面の用紙ガイドのロック解除レバーをつまみながら、セットする用紙に合わせ

て用紙ガイドを移動します。
側面の用紙ガイドは左右が連動しています。

給紙カセットに用紙をセットする3-28
3
給
紙
／
排
紙
の
し
か
た
3 ラベル用紙をセットする場合は、用紙を少量ずつさばき、端を揃えます。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。
ラベル用紙は、よくさばいてからセットしてください。十分にさばけていないと、重送さ
れて、紙づまりの原因になります。
4 用紙の後端を用紙ガイドに合わせてセットします。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。

• 必ず用紙ガイドがセットする用紙サイズの位置に合っているかを確認してください。用紙

ガイドがセットする用紙サイズの位置に合っていないと、給紙不良の原因になります。

• 裁断状態が悪 い用紙を使用 すると、重送しや すくなる場合 があります。そ のような場合

は、用紙を平らな場所でよく揃えてからセットしてください。
レター ヘッ ドやロ ゴ付 きの用 紙な どに印 刷す る場合 は、「用紙 のセ ット向 きに ついて」
（➞P.3-78）を参照して正しい向きに用紙をセットしてください。
少量ずつよくさばく 平らなところで軽く数回
たたいて端を揃える

給紙カセットに用紙をセットする 3-29
3
給
紙
／
排
紙
の
し
か
た
5 用紙を図のように下へ押さえ、積載制限マークを超えていないか確認し、
用紙ガイドに付いているツメの下に用紙を入れます。
用紙ガイドのツメ と用紙の間に十分すき間 があることを確認して ください。すき間が十分
にない場合は用紙を少し減らします。
給紙カセットにセットできる用紙の枚数は、 次の通りです。

• 普通紙（64g/m2 の場合）：約 550 枚
• ラベル用紙：約 50 枚

絶対に用紙ガイドの積載制限マークを超えない範囲でセットしてください。積載制限マー
クを超す量の用紙をセットすると、 給紙不良の原因になります。
6 用紙サイズ表示板に、セットした用紙サイズのシールを貼り、給紙カセッ
ト前面の用紙サイズ表示板差し込み口に差し込みます。
ツメ
積載制限マーク
ツメ
積載制限マーク

給紙カセットに用紙をセットする3-30
3
給
紙
／
排
紙
の
し
か
た
7 用紙サイズ設定スイッチの取っ手を持って、用紙サイズ設定スイッチの
三角マークをセットした用紙のサイズに合わせます。
セットした用紙 のサイズと用 紙サイズ設定ス イッチが合っ ていることを必 ず確認してか
ら給紙カセットをプリンタにセットしてください。用紙サイズ設定スイッチが合っていな
いと、誤動作の原因になります。
用紙サイズ設定スイッチ
取っ手
CUSTOM

給紙カセットに用紙をセットする 3-31
3
給
紙
／
排
紙
の
し
か
た
8 給紙カセットをペーパーフィーダにセットします。
給紙カセットを両手で持って図の位置まで押し込み a、右手で給紙カセットの手前を持ち、
止まる位置まで押し込みます b。
a
b

給紙カセットに用紙をセットする3-32
3
給
紙
／
排
紙
の
し
か
た
給紙カセットの手前を少し持ち上げて c、給紙カセットの前面が、ペーパーフィーダの前
面と揃うまで、しっかりと奥まで押し込みます d。
給紙カセットをセットするときは、指を挟まないように注意してください。
次にプリンタドライバの設定を行います（ ➞P.3-62）。
c
d

給紙カセットに用紙をセットする 3-33
3
給
紙
／
排
紙
の
し
か
た
カセット 2、カセット 3、カセット 4 にユーザ定義用紙をセットする
次のユーザ定義用紙をセットすることができます。

• 縦置きの場合：幅 210.0 ～ 297.0mm、長さ 210.0 ～ 431.8mm
• 横置きの場合：幅 210.0 ～ 297.0mm、長さ 148.0 ～ 297.0mm

1 給紙カセットを引き出します。
給紙カセットを止まる位置まで引き出します a。
a

給紙カセットに用紙をセットする3-34
3
給
紙
／
排
紙
の
し
か
た
給紙カセットの手前を少し持ち上げてから b、左手をそえて給紙カセット右側にある取っ
手が完全に見えるまで、引き出します c。
b
c
取っ手

給紙カセットに用紙をセットする 3-35
3
給
紙
／
排
紙
の
し
か
た
図のように給紙カセットを両手で持って、完全に引き出します d。
用紙をセットするときは、必ず給紙カセットをペーパーフィーダから取り出してセットし
てください。給紙カセットを途中まで引き出した状態で用紙をセットすると、給紙カセッ
トが落ちたりプリンタが倒れたりして、 けがの原因になることがあります。

• 給紙カセットは水平に引き抜くことはできません。無理に引き抜こうとすると給紙カセッ

トを破損することがあります。

• 給紙カセットは重いので両手でしっかり持ってください。
• 取り出した給紙カセットは、 水平で安定した場所に置いてください。

2 用紙を給紙カセットの手前側に合わせてセットします。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。
裁 断状態が悪い 用紙を使用 すると、重送しや すくなる場合 があります。その ような場合
は、用紙を平らな場所でよく揃えてからセットしてください。
d

給紙カセットに用紙をセットする3-36
3
給
紙
／
排
紙
の
し
か
た
レター ヘッ ドやロ ゴ付 きの用 紙な どに印 刷す る場合 は、「用紙 のセ ット向 きに ついて」
（➞P.3-78）を参照して正しい向きに用紙をセットしてください。
3 後側の用紙ガイドのロック解除レバーをつまみながら、セットした用紙
に合わせて用紙ガイドを移動します。
4 側面の用紙ガイドのロック解除レバーをつまみながら、セットした用紙
に合わせて用紙ガイドを移動します。
側面の用紙ガイドは左右が連動しています。

給紙カセットに用紙をセットする 3-37
3
給
紙
／
排
紙
の
し
か
た
5 用紙を図のように下へ押さえ、積載制限マークを超えていないか確認し、
用紙ガイドに付いているツメの下に用紙を入れます。
用紙ガイドのツメ と用紙の間に十分すき間 があることを確認して ください。すき間が十分
にない場合は用紙を少し減らします。
給紙カセットにセットできる用紙の枚数は、 普通紙（64g/m2 の場合）で約 550 枚で
す。絶対に用紙ガイドの積載制限マークを超えない範囲でセットしてください。積載制限
マークを超す量の用紙をセットすると、 給紙不良の原因になります。
6 用紙サイズ設定スイッチの取っ手を持って、用紙サイズ設定スイッチの
三角マークを「CUSTOM」に合わせます。
ツメ
積載制限マーク
ツメ
積載制限マーク
用紙サイズ設定スイッチ
取っ手
CUSTOM

給紙カセットに用紙をセットする3-38
3
給
紙
／
排
紙
の
し
か
た
用紙サイ ズ設定ス イッチが「CUSTOM」に合って いること を必ず確 認してか ら給紙カ
セットをプリンタにセットしてください。用紙サイズ設定スイッチが合っていないと、誤
動作の原因になります。
7 給紙カセットをペーパーフィーダにセットします。
給紙カセットを両手で持って図の位置まで押し込み a、右手で給紙カセットの手前を持ち、
止まる位置まで押し込みます b。
a
b

給紙カセットに用紙をセットする 3-39
3
給
紙
／
排
紙
の
し
か
た
給紙カセットの手前を少し持ち上げて c、給紙カセットの前面が、ペーパーフィーダの前
面と揃うまで、しっかりと奥まで押し込みます d。
給紙カセットをセットするときは、 指を挟まないように注意してください。
8 以降の手順でセットしたユーザ定義用紙の送り方向（置き方）を設定し
ます。
※ ここでは、Windows をお使いの場合の操作方法で説明しています。Macintosh をお使
いの場合は、オンラインマニュアル「第 4 章 便利な印刷機能」を参照してください。
c
d

給紙カセットに用紙をセットする3-40
3
給
紙
／
排
紙
の
し
か
た
9 プリンタステータスウィンドウを表示します。
プリン タステータ スウィンド ウの表示方 法は、「プリンタ ステータ スウィンド ウの表示方
法」（➞P.5-93）を参照してください。
10［オプション］メニューから［デバイス設定］➞［カセット設定］を選択
します。
11［ユーザ定義用紙の送り方向］でセットした用紙の送り方向（置き方）を
選択して［OK］をクリックします。
12 以降の手順でセットしたユーザ定義用紙の登録を行います。
ユーザ定義用紙 を印刷する場合は、あらか じめユーザ定義用紙のサ イズをプリンタドライ
バに登録しておく必要があります。

給紙カセットに用紙をセットする 3-41
3
給
紙
／
排
紙
の
し
か
た
13［プリンタと FAX］または［プリンタ］フォルダを表示します。

• Windows 98/Me/2000 の場合：

［スタート］ メニューから［設定］➞［プリンタ］を選択します。

• Windows XP Professional/Server 2003 の場合：

［スタート］ メニューから［プリンタと FAX］を選択します。

• Windows XP Home Edition の場合：

［スタート］メニューから［コントロールパネル］を選択し、［プリンタとその他のハード
ウェア］ ➞［プリンタと FAX］の順にクリックします。

• Windows Vista の場合：

［スタート］メニューから［コントロールパネル］を選択し、［プリンタ］をクリックします。
14［印刷設定］または［プロパティ］ダイアログボックスを表示します。

• Windows 2000/XP/Server 2003/Vista の場合：

本プリンタのアイコンを右クリックして、ポップアップメニューから［印刷設定］を選択
します。

• Windows 98/Me の場合：

本プリンタのアイコンを右クリックして、ポップアップメニューから［プロパティ］を選
択します。

給紙カセットに用紙をセットする3-42
3
給
紙
／
排
紙
の
し
か
た
15［ページ設定］ページを表示し、［ユーザ定義用紙］をクリックします。
16 必要に応じて次の項目を設定します。
［用紙一覧］： 定形用紙と 登録済みの ユーザ定義用 紙の［名前］と［サイズ］が
表示されます。
［ユーザ定義用紙名］： 登録するユーザ定義用紙の名称を入力します。Windows 98/Me
の場合は、半角 31 文字 / 全角 15 文字まで、Windows 2000/
XP/Server 2003/Vista の場合は、半角 / 全角 31 文字まで入
力できます。
［単位］： ユーザ定義用 紙のサイズを設 定するときに使 用する単位（［ミリ
メートル］または［インチ］）を選択します。
［用紙サイズ］： ユーザ定義用紙の高さと幅（［高さ］ ［幅］）を設定します。用紙
サイズは、縦長（［高さ］ ［幅］）かつ、定義可能な範囲内で指定
してください。

給紙カセットに用紙をセットする 3-43
3
給
紙
／
排
紙
の
し
か
た
17［登録］をクリックします。
登録できるユーザ定義用紙は、 Windows 98/Me の場合は最大 30 個まで、 Windows
2000/XP/Server 2003/Vista の場合はご使用のシステム環境によって異なります。
18 設定内容を確認し、［OK］をクリックします。
次にプリンタドライバの設定を行います（ ➞P.3-62）。

手差しトレイに用紙をセットする3-44
3
給
紙
／
排
紙
の
し
か
た
手差しトレイに用紙をセットする
手差しトレイには、次の用紙がセットできます。
*1 キヤノン推奨品イメージコート A3
*2 キヤノン推奨品イメージコート A4
*3 キヤノン推奨品ラベル用紙 A4
*4 キヤノン推奨品 LBP 用封筒 K201-G

• 使用できる用紙の詳細は、「使用できる用紙」（➞P.3-2）を参照してください。
• 手差しトレイの取り扱いについては「手差しト レイや給紙カセットの取り扱いのご注意」

（➞P.3-15）を参照してください。
用紙タイプ 用紙サイズ セット方法
普通紙 ・定形サイズ
A3、 B4、A4、B5、A5、SRA3、12 × 18、レ
ジャー（11 ×1 7）、リーガル、レター、エグゼクティブ

• はがきサイズ

はがき（幅： 100.0mm、長さ：148.0mm）、
往復はがき（ 幅：148.0mm、長さ：200.0mm）、
4 面はがき（幅：200.0ｍｍ、長さ：296.0ｍｍ）

• ユーザ定義用紙、 長尺紙

定形サイズ：P.3-45
はがきサイズ：
P.3-49
ユー ザ定義 用紙、長
尺紙：P.3-55
厚紙
（106 ～ 169g/m2 ）
厚紙
（170 ～ 220g/m2 ）

• 定形サイズ

A3、 B4、A4、B5、A5、SRA3、12 × 18、レ
ジャー（11 ×1 7）、リーガル、レター、エグゼクティブ

• ユーザ定義用紙、 長尺紙

コート紙 A3*1 、A4* 2 P.3-45
ラベル用紙 A4*3 P.3-45
封筒

• 定形サイズ

洋形 4 号（幅：105.0ｍｍ、長さ：235.0ｍｍ）
洋形 2 号（幅：114.0ｍｍ、長さ：162.0ｍｍ）
角形 2 号 *4 （幅：240.0ｍｍ、長さ： 332.0ｍｍ）

• ユーザ定義用紙

P.3-49
はがき
はがき（幅：100.0mm、長さ：148.0mm）
往復はがき（幅：148.0mm、長さ：200.0mm）
4 面はがき（幅：200.0mm、長さ：296.0mm）
P.3-49

手差しトレイに用紙をセットする 3-45
3
給
紙
／
排
紙
の
し
か
た
用紙（はがき、封筒以外）をセットする場合
手差しトレイに普通紙や厚紙、ラベル用紙、コート紙をセットするときは、次の手順で行い
ます。
1 手差しトレイを開けます。
手差しトレイは中央の取っ手を持って開けます。

手差しトレイに用紙をセットする3-46
3
給
紙
／
排
紙
の
し
か
た
2 A3やB4などの長いサイズの用紙をセットするときは補助トレイを引き
出し aaaa、延長トレイを開けます bbbb。
3 用紙ガイドの幅を紙幅より少し広めにセットします。
a
b

手差しトレイに用紙をセットする 3-47
3
給
紙
／
排
紙
の
し
か
た
4 ラベル用紙、コート紙をセットする場合は、用紙を少量ずつさばき、端
を揃えます。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。

• ラベル用紙、コート紙は、よくさばいてからセットしてください。十分にさばけていない

と、重送されて、 紙づまりの原因になります。

• コート紙をさばいたり、揃えたりするときは、できるだけ端を持ち、印刷面に触れないよ

うにしてください。

• コート紙に手あかや指紋、ホコリや油分などが付着しないようにしてください。印字不良

の原因になります。
5 用紙の印刷面を下にして、奥に当たるまでゆっくりと差し込みます。
用紙束は積載制限マークの下を通してください。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。

• 手差しトレイには、次の枚数までセットできます。用紙束の高さが積載制限ガイドを超え

ていないことを確認してください。

• 普通紙：約 100 枚（64g/m 2 の場合）
• 厚紙：約 50 枚（128g/m 2 の場合）
• ラベル用紙：約 40 枚

少量ずつよくさばく 平らなところで軽く数回
たたいて端を揃える
積載制限マーク

手差しトレイに用紙をセットする3-48
3
給
紙
／
排
紙
の
し
か
た

• コート紙：約 50 枚
• 用紙を斜めにセットしないでください。
• 用紙の後端が不揃いになっていると、給紙不良や紙づまりの原因になります。
• 用紙の先端が折れ曲がっていたり、カールしている場合は、端を伸ばしてからセットして

ください。

• 裁断状態が悪 い用紙を使用 すると、重送しや すくなる場合 があります。そ のような場合

は、用紙の束をよくさばき、用紙を平らな場所でよく揃えてからセットしてください。
レター ヘッ ドやロ ゴ付 きの用 紙な どに印 刷す る場合 は、「用紙 のセ ット向 きに ついて」
（➞P.3-78）を参照して正しい向きに用紙をセットしてください。
6 用紙ガイドを用紙の幅に合わせます。
必ず用紙ガイドを用紙の幅に合わせてください。ゆるすぎたりきつすぎたりすると、正し
く送られなかったり、紙づまりの原因になります。
次にプリンタドライバの設定を行います（ ➞P.3-62）。

手差しトレイに用紙をセットする 3-49
3
給
紙
／
排
紙
の
し
か
た
はがき、封筒をセットする場合
手差しトレイには、次のはがき、封筒がセットできます。

• はがき：郵便はがき、郵便往復はがき、郵便 4 面はがき、キヤノン推奨 4 面はがき
• 封筒：洋形 4 号、洋形 2 号、角形 2 号、ユーザ定義用紙

はがき、封筒を手差しトレイにセットするときは、次の手順でセットします。
Windows をお使いの場合は、アプリケーションソフトで用紙サイズを［はがき］や［ハ
ガキ］に設定しても、プリンタドライバの用紙タイプは［はがき］に設定されません（ア
プ リケーショ ンソフトの 用紙サイズ の設定は、通常［フ ァイル］メニュ ーの［ページ設
定］や［ 印刷設定］で行います）。
例）Adobe Reader 7.0
必ずプリンタドライバの［給紙］ページの［用紙タイプ］を［はがき］に設定してくださ
い。プ リン タド ライ バの設 定に つい ては、「プリ ンタ ドラ イバの 設定 をし て印刷 する」
（ ➞P.3-62）を参照してください。
はがき、 往復はがき、4 面はがきサイズの普通紙（64 ～ 105g/m 2 ）、厚紙（106 ～
169g/m 2 ）に印刷する場合は、「用紙（はがき、封筒以外）をセットする場合」（➞P.3-45）
を参照してください。
1 手差しトレイを開けます。
手差しトレイは中央の取っ手を持って開けます。

ここで［はがき］を
選択しても、用紙タ
イプは［はがき］に
は設定されません。

手差しトレイに用紙をセットする3-50
3
給
紙
／
排
紙
の
し
か
た
2 用紙ガイドの幅を用紙の幅より少し広めにセットします。
3 封筒をセットする場合は、次のように揃えます。

• 封筒の束を平らな場所へ置き、上面を押して空気を抜いてから、縁の折り目をき

ちんと付けて、平らにします。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。

• 封筒の四隅の固い部分を図のように取り除き、カールをなおします。

手差しトレイに用紙をセットする 3-51
3
給
紙
／
排
紙
の
し
か
た

• 封筒を平らな場所で揃えます。

4 用紙の印刷面を下にして、図のように手差しトレイの奥に当たるまで
ゆっくりと差し込みます。
用紙束は積載制限マークの下を通してください。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。
積載制限マーク

手差しトレイに用紙をセットする3-52
3
給
紙
／
排
紙
の
し
か
た

• はがき、封筒は次のようにセットします。

（ ：給紙方向）

• 洋形 4 号／洋形 2 号

ふたがプリンタを前面から見て右側になるようにセットします。

• 角形 2 号

ふたを開けたまま、底辺がプリンタを前面から見て奥側になるようにセットします。

手差しトレイに用紙をセットする 3-53
3
給
紙
／
排
紙
の
し
か
た

• 手差しトレイにセットできる用紙の枚数は、 次の通りです。
• 郵便はがき、郵便往復はがき、郵便 4 面はがき：約 4 0 枚
• キヤノン推奨 4 面はがき：約 50 枚
• 封筒：約 10 枚

絶対に用紙ガイドの積載制限マークを超えない範囲でセットしてください。積載制限マー
クを超す量の用紙をセットすると、 給紙不良の原因になります。

• 封筒は、 裏面（貼り合わせのある面）には印刷できません。
• 往復はがきに印刷するときは、アプリケーションソフトの用紙設定と印字方向をセットす

る用紙の方向に合わせて設定してください。（例：Windows 2000/XP/Server 2003/
Vista の場合は、「往復はがき横」を選択してください。）

• は がきがカール しているとき は、逆向きに曲げ て反りをなお してからセッ トしてくださ

い。

• 裁断状態が悪いはがきを使用すると、重送しやすくなる場合があります。そのような場合

は、はがきを平らな場所でよく揃えてからセットしてください。

• はがき／往復はがき

はがきの上端がプリンタを前面から見て奥側になるようにセットします。

• 4 面はがき

はがきの上端がプリンタを前面から見て左側になるようにセットします。

手差しトレイに用紙をセットする3-54
3
給
紙
／
排
紙
の
し
か
た
5 用紙ガイドを用紙の幅に合わせます。
必ず用紙ガイドを用紙の幅に合わせてください。ゆるすぎたりきつすぎたりすると、正し
く送られなかったり、紙づまりの原因になります。
次にプリンタドライバの設定を行います（ ➞P.3-62）。

手差しトレイに用紙をセットする 3-55
3
給
紙
／
排
紙
の
し
か
た
ユーザ定義用紙（不定形用紙）をセットする場合
次のユーザ定義用紙と長尺紙をセットすることができます。

• ユーザ定義用紙

縦置き：幅 98.0 ～ 320.0mm、長さ 148.0 ～ 457.2mm
横置き：幅 210.0 ～ 297.0mm、長さ 148.0 ～ 297.0mm

• 長尺紙 *

幅 210.0 ～ 297.0mm、長さ 457.3 ～ 1200.0mm
* 縦置きのみセット可能
1 手差しトレイを開けます。
手差しトレイは中央の取っ手を持って開けます。

手差しトレイに用紙をセットする3-56
3
給
紙
／
排
紙
の
し
か
た
2 長いサイズの用紙をセットするときは、補助トレイを引き出し a、延長
トレイを開けます b。
3 用紙ガイドの幅を紙幅より少し広めにセットします。
a
b

手差しトレイに用紙をセットする 3-57
3
給
紙
／
排
紙
の
し
か
た
4 用紙の印刷面を下にして、奥に当たるまでゆっくりと差し込みます。
用紙束は積載制限マークの下を通してください。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。

• 長尺紙をセットする場合は、 1 枚ずつ図のように手差しトレイにセットします。
• 手差しトレイには、次の枚数までセットできます。用紙束の高さが積載制限ガイドを超え

ていないことを確認してください。

• 普通紙：約 100 枚（64g/m 2 の場合）
• 厚紙：約 50 枚（128g/m 2 の場合）
• 用紙を斜めにセットしないでください。
• 用紙の後端が不揃いになっていると、 給紙不良や紙づまりの原因になります。
• 用紙の先端が折れ曲がっていたり、カールしている場合は、端を伸ばしてからセットして

ください。

• 裁 断状態の悪い 用紙を使用 すると、重送しや すくなる場合 があります。その ような場合

は、用紙の束をよくさばき、 用紙を平らな場所でよく揃えてからセットしてください。
レ ター ヘッ ドやロ ゴ付 きの用 紙な どに印 刷す る場合 は、「用紙 のセッ ト向 きにつ いて」
（ ➞P.3-78）を参照して正しい向きに用紙をセットしてください。
積載制限マーク

手差しトレイに用紙をセットする3-58
3
給
紙
／
排
紙
の
し
か
た
5 用紙ガイドを用紙の幅に合わせます。
必ず用紙ガイドを用紙の幅に合わせてください。ゆるすぎたりきつすぎたりすると、正し
く送られなかったり、紙づまりの原因になります。
6 以降の手順でセットしたユーザ定義用紙や長尺紙の登録を行います。
ユーザ定義用紙 や長尺紙を印刷する場合 は、あらかじめユーザ定義 用紙や長尺紙のサイズ
をプリンタドライバに登録しておく必要があります。
※ ここでは、Windows をお使いの場合の操作方法で説明しています。Macintosh をお使
いの場合は、オンラインマニュアル「第 4 章 便利な印刷機能」を参照してください。
7 ［プリンタと FAX］または［プリンタ］フォルダを表示します。

• Windows 98/Me/2000 の場合：

［スタート］メニューから［設定］➞［プリンタ］を選択します。

• Windows XP Professional/Server 2003 の場合：

［スタート］メニューから［プリンタと FAX］を選択します。

• Windows XP Home Edition の場合：

［スタート］メニューから［コントロールパネル］を選択し、［プリンタとその他のハード
ウェア］➞［プリンタと FAX］の順にクリックします。

手差しトレイに用紙をセットする 3-59
3
給
紙
／
排
紙
の
し
か
た

• Windows Vista の場合：

［スタート］メニューから［コントロールパネル］を選択し、［プリンタ］をクリックします。
8 ［印刷設定］または［プロパティ］ダイアログボックスを表示します。

• Windows 2000/XP/Server 2003/Vista の場合：

本プリンタのアイコンを右クリックして、ポップアップメニューから［印刷設定］を選択
します。

• Windows 98/Me の場合：

本プリンタのアイコンを右クリックして、ポップアップメニューから［プロパティ］を選
択します。

手差しトレイに用紙をセットする3-60
3
給
紙
／
排
紙
の
し
か
た
9 ［ページ設定］ページを表示し、［ユーザ定義用紙］をクリックします。
10 必要に応じて次の項目を設定します。
［用紙一覧］： 定形用紙と登録済みのユーザ定義用紙や長尺紙の［名前］と［サ
イズ］が表示されます。
［ユーザ定義用紙名］： 登録するユーザ定義用紙や長尺紙の名称を入力します。Windows
98/Me の場 合は、半 角 31 文字 / 全 角 15 文字 まで、
Windows2000/XP/Server 2003/Vista の場合は、半角 / 全
角 31 文字まで入力できます。
［単位］： ユーザ定義用紙や長尺紙の サイズを設定するときに使用する 単
位（［ミリメートル］または［インチ］）を選択します。
［用紙サイズ］： ユーザ定義用紙や長尺紙の高さと幅（［高さ ］ ［幅］）を設定しま
す。用紙サイズは、縦長（［高さ］ ［幅］）かつ、定義可能な範囲内
で指定してください。

手差しトレイに用紙をセットする 3-61
3
給
紙
／
排
紙
の
し
か
た
11［登録］をクリックします。
登 録できる ユーザ定義 用紙や長尺 紙は、Windows 98/Me の 場合は最 大 30 個まで、
Windows 2000/XP/Server 2003/Vista の場合はご使用のシステム環境によって異
なります。
12 設定内容を確認し、［OK］をクリックします。
次にプリンタドライバの設定を行います（ ➞P.3-62）。

プリンタドライバの設定をして印刷する3-62
3
給
紙
／
排
紙
の
し
か
た
プリンタドライバの設定をして印刷する
※ ここでは、Windows をお使いの場合の操作方法で説明しています。Macintosh をお使いの場合は、
「オンラインマニュアル」を参照してください
Windows をお使いの場合は、アプリケーションソフトで用紙サイズを［はがき］や［ハ
ガキ］に設定しても、プリンタドライバの用紙タイプは［はがき］に設定されません（ア
プリケーシ ョンソフトの 用紙サイズ の設定は、通常［フ ァイル］メニュ ーの［ページ設
定］や［印刷設定］で行います）。
例）Adobe Reader 7.0（［ファイル］メニューから［印刷設定］を選択します）
郵便はがき、郵便往復はがき、郵便 4 面はがきに印刷する場合は、必ずプリンタドライ
バの［給紙］ページの［用紙タイプ］を［はがき］に設定してください。

• プリンタドラ イバのインス トール方法に ついては、「ソフト ウェアをイン ストールする」

（➞P.4-4）を参照してください。

• プリンタドライバの設定項目の詳しい説明 については、「プリンタドライバのページにつ

いて」（➞P.5-24）またはヘルプをご覧ください。ヘルプの 表示方法については、「ヘル
プの使いかた」（➞P.5-78）を参照してください。
ここで［はがき］を
選択しても、用紙タ
イプは［はがき］に
は設定されません。

プリンタドライバの設定をして印刷する 3-63
3
給
紙
／
排
紙
の
し
か
た
1 アプリケーションソフトの［ファイル］メニューから［印刷］を選択し
ます。
2 ［名前］または［プリンタ名］で本プリンタを選択し、［プロパティ］を
クリックします。
3 ［ページ設定］ページを表示して、［原稿サイズ］からアプリケーション
ソフトで作成した原稿のサイズを選択します。

プリンタドライバの設定をして印刷する3-64
3
給
紙
／
排
紙
の
し
か
た
4 必要に応じて［出力用紙サイズ］でセットした用紙のサイズを選択しま
す。
［原稿サイズ］と給紙カセットにセットした用紙サイズが同じ場合は、設定を変更する必要
はありませんので、［原稿サイズと同じ］に設定しておきます。
［原稿サイズ］と［出力用紙サイズ］の設定が異な ると、自動的に拡大または縮小して印
刷されます。
5 ［給紙］ページを表示して、［給紙部］を選択します。
［給紙方法］を［全ペ ージを同じ用紙に 印刷］以外に設定してい る場合は、［給紙部］の設
定が［最初のページ］や［その他のページ］などに変わりますが、［給紙部］の設定と同様
に設定します。

プリンタドライバの設定をして印刷する 3-65
3
給
紙
／
排
紙
の
し
か
た
ラベル用紙を給紙カセットから印刷する場合は、［カセット N］（N=1、2、3、4）を選択
してください。［自動］を選択すると、給紙カセットからは給紙できません。
6 ［用紙タイプ］でセットした用紙のタイプを選択します。
［用紙タイプ］ に応じて、次のように設定してください。
*
1
［普通紙］に設定して印刷した結果、次のような不具合があった場合は、［普通紙 L］に設定してく
ださい。

• 普通紙（64g/m

2
）を印刷した結果、用紙のカールが目立つ場合

• 幅がレターサイズ（279.4mm）以下の用紙を連続印刷したときに、印刷速度が遅くなる場合

*
2
106 ～ 169 g/m
2
以外のコート紙の場合は、次の設定を行ってください。
105g/m
2
以下の場合：［用紙タイプ］の設定を［普通紙］にする
170 ～ 220 g/m
2
の場合：［用紙タイプ］の設定を［コート紙］にして、［仕上げ］-［仕上げ詳
細］-［処理オプション］の順にクリックし、［特殊定着モード］の設定を［モード 4］にする
*
3
［はがき］は、［ページ設定］ページの［出力用紙サイズ］の設定が［はがき］、［往復はがき］、［4
面はがき］の場合にのみ選択できます。また、本プリンタは、はがき、往復はがき、4 面はがきサ
イズの普通紙（64 ～ 105g/m
2
）、厚紙（106 ～ 169g/m
2
）やキヤノン推奨 4 面はがきにも印
刷することができます。普通紙（64 ～ 105g/m
2
）に印刷する場合は、［普通紙］を選択し、厚紙
（106 ～ 169g/m
2
）やキヤノン推奨 4 面はがきに印刷する場合は、［厚紙 1］を選択します。
*
4
［封筒］は、［ページ設定］ページの［出力用紙サイズ］の設定が［封筒 洋形 2 号］、［封筒 洋形 4

号］、［封筒 角形 2 号］、またはユーザ定義用紙の場合にのみ選択できます。
用紙タイプ プリンタドライバの設定
普通紙 64 ～ 105g/m2
［普通紙］
［普通紙 L］*1
厚紙
106 ～ 169g/m2 ［厚紙 1］
170 ～ 220g/m2 ［厚紙 2］
コート紙 ［コート紙］*
2
ラベル用紙 ［ラベル用紙］
はがき ［はがき］*
3
封筒 ［封筒］*
4

プリンタドライバの設定をして印刷する3-66
3
給
紙
／
排
紙
の
し
か
た
7 長尺紙を印刷するときは、次のいずれかの操作を行います。

• ［お気に入り］から［長尺紙］を選択する
• ［印刷品質］ページの［印刷品質］で［ユーザ設定］を選択して、［設定］をクリックする

次に［ユーザ設定］ダイアログボックスの［モード詳細］で［高速（ 長尺紙対応）］を選択する

プリンタドライバの設定をして印刷する 3-67
3
給
紙
／
排
紙
の
し
か
た
8 ［OK］をクリックして、プロパティダイアログボックスを閉じます。
9 ［OK］をクリックして、印刷を実行します。

両面に印刷する3-68
3
給
紙
／
排
紙
の
し
か
た
両面に印刷する
次の用紙に両面印刷することができます。
用紙サイズ： A3、B4、A4、B5、A5、レジャー（11 × 17）、リーガル、レター、エグ
ゼクティブ、ユーザ定義用紙（縦置きの場合：幅 210.0 ～ 297.0mm、長
さ 210.0 ～ 431.8mm、横置きの場合：幅 210.0 ～ 297.0mm、長さ
148.0 ～ 297.0mm）
用紙タイプ： 普通紙（64 ～ 105g/m 2
）

• 厚紙、コート紙、ラベル用紙、はがき、往復はがき、4 面はがき、封筒には、自動両面印

刷できません。

• 両面印刷中は排紙トレイに用紙が完全に排紙されるまで用紙に触れないでください。表面

を印刷したあと一度途中まで排紙され、裏面を印刷するために再度給紙されます。
両面印刷ジョブの最後のページが片面の場合、次の設定を行うと通常の両面印刷時よりも
速く印刷することができます。

• Windows の場合：

1.［仕上げ］ページの［仕上げ詳細］をクリックする
2.［仕上げ詳細］ダイアログボックスの［処理オプション］をクリックする
3.［両面印刷時に最後のページを片面モードで印刷する］にチェックマークを付ける

• Macintosh の場合：

1.［仕上げ］パネルの［仕上げ詳細］をクリックする
2.［仕上げ詳細］ダイアログの［処理オプション］をクリックする
3.［両面印刷時に最後のページを片面モードで印刷する］にチェックマークを付ける
ただし、パンチ紙やプレプリント紙（あらかじ め印刷している紙）に両面印刷する場合、
最後のページ の向きや表裏が 他のページと 異なることが あります。そのと きはチェック
マークを消してください。
自動で両面に印刷する
1 手差しトレイまたは給紙カセットに用紙をセットします。
自動両面印刷では、裏面から印刷されますので、用紙をセットする向きが片面印刷のとき
と逆になります。レターヘッドなど、用紙の表裏や向きのある用紙に印刷するときは、「用
紙のセット向きについて」（➞P.3-78）を参照して正しい向きに用紙をセットしてくださ
い。

両面に印刷する 3-69
3
給
紙
／
排
紙
の
し
か
た
2 アプリケーションソフトの［ファイル］メニューから［印刷］を選択し
ます。
※ ここでは、Windows をお使いの場合の操作方法で説明しています。Macintosh をお使
いの場合は、オンラインマニュアル「第 3 章 基本的な印刷機能」を参照してください。
3 ［名前］または［プリンタ名］で本プリンタを選択し、［プロパティ］を
クリックします。
4 ［ページ設定］ページを表示して、［原稿サイズ］からアプリケーション
ソフトで作成した原稿のサイズを選択します。

両面に印刷する3-70
3
給
紙
／
排
紙
の
し
か
た
5 必要に応じて［出力用紙サイズ］でセットした用紙のサイズを選択しま
す。
原稿サイズと給 紙部にセットした用紙サ イズが同じ場合は、設定を 変更する必要はありま
せんので、［原稿サイズと同じ］に設定しておきます。
［原稿サイズ］と［出力用紙サイズ］の設定が異な ると、自動的に拡大または縮小して印
刷されます。
6 ［仕上げ］ページを表示して、［印刷方法］で［両面印刷］を選択します。

両面に印刷する 3-71
3
給
紙
／
排
紙
の
し
か
た
7 ［給紙］ページを表示して、［給紙部］を選択します。
［給紙方法］を［全ペー ジを同じ用紙に印 刷］以外に設定してい る場合は、［給紙部］の設
定が［最初のページ］や［その他のページ］などに変わりますが、［給紙部］の設定と同様
に設定します。
8 ［用紙タイプ］で［普通紙］または［普通紙 L］を選択します。
［普通紙］に設定して印刷した結果、次のような不具合があった場合は、［普通紙 L］に設
定してください。

• 普通紙（64g/m

2
）を印刷した結果、用紙のカールが目立つ場合

• 幅がレターサイズ（279.4mm）以下の用紙を連続印刷したときに、印刷速度が遅くな

る場合

両面に印刷する3-72
3
給
紙
／
排
紙
の
し
か
た
9 ［OK］をクリックして、プロパティダイアログボックスを閉じます。
10［OK］をクリックして、印刷を実行します。

両面に印刷する 3-73
3
給
紙
／
排
紙
の
し
か
た
手動で両面に印刷する
本プリンタは、裏面に印刷済みの用紙にも対応しており、自動両面印刷できない用紙にも両
面印刷することが可能です。
はがきに両面印刷する場合、裏面（文書側の面）から先に印刷したあと、表面（宛名側の
面）を印刷してください。
1 手差しトレイに用紙をセットします。
用 紙のセットのしかたにつ いては、「用紙のセット向きに ついて」（➞P.3-78）を参照し
てください。
2 アプリケーションソフトの［ファイル］メニューから［印刷］を選択し
ます。
※ ここでは、Windows をお使いの場合の操作方法で説明しています。Macintosh をお使
いの場合は、［給紙］パネルの［印刷済み用紙の裏面に印刷する］にチェックマークを付
けます。
3 ［名前］または［プリンタ名］で本プリンタを選択し、［プロパティ］を
クリックします。

両面に印刷する3-74
3
給
紙
／
排
紙
の
し
か
た
4 ［ページ設定］ページを表示して、［原稿サイズ］からアプリケーション
ソフトで作成した原稿のサイズを選択します。
5 必要に応じて［出力用紙サイズ］でセットした用紙のサイズを選択しま
す。
原稿サイズと給 紙部にセットした用紙サ イズが同じ場合は、設定を 変更する必要はありま
せんので、［原稿サイズと同じ］に設定しておきます。
［原稿サイズ］と［出力用紙サイズ］の設定が異な ると、自動的に拡大または縮小して印
刷されます。

両面に印刷する 3-75
3
給
紙
／
排
紙
の
し
か
た
6 ［給紙］ページを表示して、給紙部で［手差し（トレイ）］選択します。
7 ［用紙タイプ］でセットした用紙のタイプを選択します。

両面に印刷する3-76
3
給
紙
／
排
紙
の
し
か
た
［用紙タイプ］に応じて、次のように設定してください。
*
1
［普通紙］に設定して印刷した結果、次のような不具合があった場合は、［普通紙 L］に設定してく
ださい。

• 普通紙（64g/m

2
）を印刷した結果、用紙のカールが目立つ場合

• 幅がレターサイズ（279.4mm）以下の用紙を連続印刷したときに、印刷速度が遅くなる場合

*
2
106 ～ 169 g/m
2
以外のコート紙の場合は、次の設定を行ってください。
105g/m
2
以下の場合：［用紙タイプ］の設定を［普通紙］にする
170 ～ 220 g/m
2
の場合：［用紙タイプ］の設定を［コート紙］にして、［仕上げ］-［仕上げ詳
細］-［処理オプション］の順にクリックし、［特殊定着モード］の設定を［モード 4］にする
*
3
［はがき］は、［ページ設定］ページの［出力用紙サイズ］の設定が［はがき］、［往復はがき］、［4
面はがき］の場合にのみ選択できます。また、本プリンタは、はがき、往復はがき、4 面はがきサ
イズの普通紙（64 ～ 105g/m
2
）、厚紙（106 ～ 169g/m
2
）やキヤノン推奨 4 面はがきにも印
刷することができます。普通紙（64 ～ 105g/m
2
）に印刷する場合は、［普通紙］を選択し、厚紙
（106 ～ 169g/m
2
）やキヤノン推奨 4 面はがきに印刷する場合は、［厚紙 1］を選択します。
*
4
［封筒］は、［ページ設定］ページの［出力用紙サイズ］の設定が［封筒 洋形 2 号］、［封筒 洋形 4

号］、［封筒 角形 2 号］、またはユーザ定義用紙の場合にのみ選択できます。
8 ［印刷済み用紙の裏面に印刷する］にチェックマークを付けます。
用紙タイプ プリンタドライバの設定
普通紙 64 ～ 105g/m 2
［普通紙］
［普通紙 L］*
1
厚紙
106 ～ 169g/m2 ［厚紙 1］
170 ～ 220g/m2 ［厚紙 2］
コート紙 ［コート紙］*
2
はがき ［はがき］*
3
封筒 ［封筒］*
4

両面に印刷する 3-77
3
給
紙
／
排
紙
の
し
か
た
9 ［OK］をクリックして、プロパティダイアログボックスを閉じます。
10［OK］をクリックして、印刷を実行します。

用紙のセット向きについて3-78
3
給
紙
／
排
紙
の
し
か
た
用紙のセット向きについて
レターヘッドやロゴ付きの用紙などに印刷する場合は、次のように正しい向きに用紙をセッ
トしてください。表中の は給紙方向を表しています。
封筒、はがきの用紙セットの方向については「はがき、封筒をセットする場合」（➞P.3-49）
を参照してください。
縦レイアウト
カ
セ
ッ
ト
１
〜
４
（
片
面
印
刷
）
カ
セ
ッ
ト
１
〜
４
（
自
動
両
面
印
刷
）
手
差
し
ト
レ
イ
（
片
面
印
刷
）
手
差
し
ト
レ
イ
（
自
動
両
面
印
刷
）
手
差
し
ト
レ
イ
（
手
動
両
面
印
刷
）
A4、B5、A5、レター、エグゼクティブサイズのように
用紙を横置きでセットする場合
A3、B4、レジャー（11 × 17）、リーガルサイズ
のように用紙を縦置きでセットする場合
横レイアウト 縦レイアウト 横レイアウト

4-1
CHAPTER
4
Windows の印刷環境を設定
するには
この章では、Windows にプリンタドライバをインストールする手順、プリンタの共有機能を
使用してネットワーク上のコンピュータから印刷するための設定について説明しています。
Macintosh をお使いの場合は、オンラインマニュアル「第 2 章 プリンタドライバのインス
トールと印刷方法」を参照してください。
必要なシステム環境 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
ソフトウェアをインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4
CD-ROM からインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5

プラグアンドプレイでインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13
［プリンタと FAX］または［プリンタ］フォルダからインストールする . . . . . . . . . . . . . . 4-41
インストールが完了すると . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-62
Windows Vista の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-62
Windows XP/Server 2003 の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-63

Windows 98/Me/2000 の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-64
プリンタステータスプリントを印刷して動作を確認する . . . . . . . . . . . . . . . . . . . . .4-65
プリンタの共有機能を使用してネットワーク上のコンピュータから印刷する. . . . . .4-68
プリントサーバの設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-69
クライアントへのインストール . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-78

ソフトウェアのアンインストール . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-91

必要なシステム環境4-2
4
Windows
の
印
刷
環
境
を
設
定
す
る
に
は
必要なシステム環境
※ Macintosh をお使いの場合は、オンラインマニュアル「第 2 章 プリンタドライバのインストール
と印刷方法」を参照してください。
プリンタドライバを利用するには、次のシステム環境が必要です。
■ OS ソフトウェア環境

• Microsoft Windows 98 日本語版
• Microsoft Windows Me 日本語版
• Microsoft Windows 2000 Server/Professional 日本語版
• Microsoft Windows XP Professional/Home Edition 日本語版 *
• Microsoft Windows Server 2003 日本語版 *
• Microsoft Windows Vista 日本語版 *

* 32 ビットプロセッサバージョンのみ

• 最低動作環境

（IBM-PC 互換機）
*1 お使 いのコンピュータのシステム構成や 使用するアプリケーションソフト により実際に使用できるメモリ
容量が異なるため、上記の環境はどんな場合でも印字を保証するものではありません。
*2 おま かせインストールでプリンタドライ バと取扱説明書をインストールす る場合に必要なハードディスク
の空き容量です。必要なハードディスクの空き容量は、お使いのシステム環境やインストールの方法によっ
て異なります。

• 推奨動作環境

Windows 98/Me
Windows 2000/XP/
Server 2003
Windows Vista
CPU
Pentium II
300MHz 以上
Pentium II
300MHz 以上
Windows Vistaの
最 低 シス テ ム 要件
に準拠メモリ（ RAM）*1 64MB 以上 128MB 以上
ハードディスク空き容量 *2 120MB 以上 120MB 以上 120MB 以上
Windows 98/Me
Windows 2000/XP/
Server 2003
Windows Vista
CPU
Pentium IV
1.5GHz 以上
Pentium IV
1.5GHz 以上
Windows Vista
の推奨システム要
件に準拠メモリ（RAM） 128MB 以上 256MB 以上

必要なシステム環境 4-3
4
Windows
の
印
刷
環
境
を
設
定
す
る
に
は
■ インタフェース環境
USB 接続時

• Windows 98/Me：USB Full-Speed（USB1.1 相当）
• Windows 2000/XP/Server 2003/Vista：USB 2.0 Hi-Speed/USB Full-Speed

（USB1.1 相当）
ネットワーク接続時

• コネクタ：10BASE-T または 100BASE-TX
• プロトコル：TCP/IP
• サウンドをお使いになる場合は、PCM 音源（および PCM 音源のドライバ）が組み込まれ

ている必要があります。PC スピーカードライバ（speaker.drv など）はお使いにならな
いでください。

• 本プリンタは、双方向通信を行います。片方向通信のプリントサーバや USB ハブ・切替

器等を使用しての接続は、 動作確認を行っておりませんので動作保証はできません。

ソフトウェアをインストールする4-4
4
Windows
の
印
刷
環
境
を
設
定
す
る
に
は
ソフトウェアをインストールする
コンピュータにプリンタドライバをインストールします。プリンタドライバは、アプリケー
ションソフトから印刷するときに必要なソフトウェアです。プリンタドライバのインストー
ル方法はご使用の環境によって異なります。
※ ここでは、Windows をお使いの場合の操作方法で説明しています。Macintosh をお使いの場合は、
オンラインマニュアル「第 2 章 プリンタドライバのインストールと印刷方法」を参照してください。
■ USB ケーブルで接続したコンピュータにインストールする場合（➞P.4-4）
■ LANケーブルで接続したコンピュータにインストールする場合（➞ ネットワークガイド）
■ プリントサーバ環境のクライアントにインストールする場合（➞P.4-78）
ここでは、USB ケーブルで接続したコンピュータにインストールする方法を説明します。
インストール方法には次の種類があります。
*1 取扱説明書のみをインストールする場合は、「取扱説明書をインストールする」（ ➞P.5-86）を参照してください。

*2［プリンタと FAX］または［プリンタ］フォルダからインストールする場合は、本プリンタを接続するための USB
ポートがすでに登録されている必要があります。
インストール方法 インストールの内容 参照ページ
おまかせインストール プリンタに付属の CD-ROM
（CD-ROM Setup）からプリンタドラ
イバのインストールと同時に、取扱説
明書もインストールします。
P.4-5
選んでインストール プリンタに付属の CD-ROM
（CD-ROM Setup）からプリンタドラ
イバのみインストールするか、取扱説
明書のみインストールするかを選択で
きます。* 1
P.4-5
プラグアンドプレイで
インストールする
プリンタを自動的に検索して、プリン
タに付属の CD-ROM からインストー
ルに必要なファイルを選択し、プリン
タドライバをインストールします。
Windows Vista：P.4-13
Windows XP/Server 2003：
P.4-20
Windows 2000：P.4-25
Windows 98/Me：P.4-31

［プリンタと FAX］または
［プリ ンタ］フォルダから
インストールする * 2
［プリンタの追加ウィザード］または
［プリンタの追加］を使用して、プリン
タに付属の CD-ROM からインストー
ルに必要なファイルを選択し、プリン
タドライバをインストールします。
Windows Vista：P.4-41
Windows XP/Server 2003：
P.4-46
Windows 2000：P.4-52
Windows 98/Me：P.4-57

ソフトウェアをインストールする 4-5
4
Windows
の
印
刷
環
境
を
設
定
す
る
に
は
ハードディスクの空き容量が不足している場合は、インストールの途中でメッセージが表
示されます。インストールを中止し、ディスクの空き容量を増やしたあとインストールを
やりなおしてください。

• 追加ドライバ（代替ドライバ）を更新（アップデート）するときは、次の操作を行います。

1. プ リ ン ト サ ー バ で 使 用 し て い る プ リ ン タ ド ラ イ バ を ア ン イ ン ス ト ー ル す る
（➞P.4-91）
2. プリントサーバに新しいプリンタドライバをインストールする（ ➞P.4-4）
3.「プリントサーバの設定」（➞P.4-69）を参照して再度追加ドライバをインストールし
なおす

• 本プリンタには USB ケーブルは付属していません。お使いのコンピュータに合わせてご

用意ください。 USB ケーブルは、次のマークがあるケーブルをご使用ください。
CD-ROM からインストールする
ここでは、Windows XP の画面例で手順を説明します。
Windows 2000/XP/Server 2003/Vista をお 使 い の 場合、起 動 し た 際に、必 ず
Administrators のメンバとしてログオンしてください。
1 後カバーを取り外します。
後カバーを少し開けてから a、後カバーを取り外します b。
2 プリンタとコンピュータの電源が入っていないことを確認します。
b
a

ソフトウェアをインストールする4-6
4
Windows
の
印
刷
環
境
を
設
定
す
る
に
は
3 USB ケーブルの B タイプ（四角い）側を本プリンタの USBコネクタへ接
続します。
4 USB ケーブルの A タイプ（平たい）側をコンピュータのUSB ポートへ接
続します。
5 コンピュータの電源を入れ、Windows を起動します。
プラグアンドプレイの自動セットアップに よりウィザードが表示された場合は、［キャン
セル］をクリックして、プリンタの電源を切り、本手順でインストールを行ってください。
6 付属の CD-ROM「LBP5610 User Software」を CD-ROM ドライブ
にセットします。
すでに CD-ROM がセットされている場合は、いったん CD-ROM を取り出してもう一度
セットします。

• Windows Vista をお使いの場合、［自動再生］ダイアログボックスが表示された場合は、

［AUTORUN.EXE の実行］をクリックします。

ソフトウェアをインストールする 4-7
4
Windows
の
印
刷
環
境
を
設
定
す
る
に
は

• CD-ROM Setup が表示されない場合は、次の方法で表示します。（ここでは、CD-ROM

ドライブ名を「D:」と表記しています。CD-ROM ドライブ名は、お使いのコンピュータ
によって異なります。）

• Windows Vista 以外の OS の場合は、［スタート］メニューから［ファイル名を指定し

て実行］を選択して「D:¥Japanese¥MInst.exe」と入力し、［OK］をクリックします。

• Windows Vista の場合は、［スタート］メニューの［検索の開始］に「D:¥Japanese¥MInst.exe」

と入力し、キーボードの［ENTER］キーを押します。
Windows Vista をお使いの場合、［ユーザーアカウント制御］ダイアログボックスが表
示された場合は、［許可］をクリックします。
7 ［おまかせインストール］または［選んでインストール］をクリックしま
す。
［おまかせインストール］は、プリンタドライバの他に取扱説明書も同時にインストールで
きます。取扱説明書をインストールしない場合は、［選んでインストール］を選択します。
8 ［インストール］をクリックします。

ソフトウェアをインストールする4-8
4
Windows
の
印
刷
環
境
を
設
定
す
る
に
は
手順 7 で［選んでインストール］を選択した場合は、［オンラインマニュアル］のチェック
マークを消してから［インストール］をクリックします。
9 内容を確認して、［はい］をクリックします。
10［Readme ファイルの表示］をクリックして、Readme ファイルの内容
を確認し、閉じます。

ソフトウェアをインストールする 4-9
4
Windows
の
印
刷
環
境
を
設
定
す
る
に
は
11［次へ］をクリックします。
12［USB 接続でインストール］を選択したあと、［次へ］をクリックします。
お使いの環境によ っては、コンピュータの再 起動を促すメッセージが 表示される場合があ
ります。その場合は、コンピュータの再起動後にインストールを続けてください。
Windows XP SP2 などの Windows ファイアウォール機能を持っている OS を使用して
いる場合、次の画面が表示されます。
プリンタの共有機能を使用する場合： ［はい］を クリック します。イ ンストー ルが完了
した あと、「プリン タの共有機 能を使用 してネッ
ト ワ ー ク 上 の コ ン ピ ュ ー タ か ら 印 刷 す る」
（➞P.4-68）を参照してプリンタの共有機能の設
定を行ってください。
プリンタの共有機能を使用しない場合：［いいえ］をクリックします。

ソフトウェアをインストールする4-10
4
Windows
の
印
刷
環
境
を
設
定
す
る
に
は
インストール後で も､付属の CD-ROM に 収められている「CAPT Windows ファイア
ウォールユーティリティ」を使用して、Windows ファイアウォールの設定を変更するこ
とができます。詳しくは、「Windows ファイアウォ ール機能について」（➞P.9-22）を
参照してください。
13 Windows Vista を使用している場合は、以下の画面が表示されますの
で、［はい］をクリックします。
［いいえ］は、プリンタとインストール中のコンピュータを LAN ケーブルで接続して使用
することがない場合にのみ選択してください。
14［はい］をクリックします。

• Windows 2000 をお使いの場合、［デジタル署名が見つかりませんでした］ダイアログ

ボックスが表示された場合は、［はい］をクリックします。

• Windows XP/Server 2003 をお使いの場合、［ハードウェアのインストール］ダイアロ

グボックスが表示された場合は、［続行］をクリックします。

• Windows Vista をお使いの場合、［Windows セキュリティ］ダイアログボックスが表示

された場合は、［このドライバソフトウェアをインストールします］をクリックします。
15 以下の画面が表示されたら、プリンタの電源を入れます。

ソフトウェアをインストールする 4-11
4
Windows
の
印
刷
環
境
を
設
定
す
る
に
は
プリンタの電源スイッチの“ ”側を押して、プリンタの電源を入れます。
USB クラスドライバおよびプリンタドライバのインストールが自動的に開始されます。
手順 7 で［おまかせインストール］を選択した場合は、取扱説明書がインストールされます。

• お使いの環境によっては、インストールに時間がかかることがあります。
• USB ケーブルを接続しても自動認識されない場合は、「インストールのトラブル（Windows

のみ）」（ ➞P.7-66）を参照してください。

• Windows XP/Server 2003 をお使いの場合、［ハードウェアのインストール］ダイアロ

グボックスが表示された場合は、［続行］をクリックします。

• Windows Vista をお使いの場合、［Windows セキュリティ］ダイアログボックスが表示

された場合は、［このドライバソフトウェアをインストールします］をクリックします。
16 インストール結果を確認して、［次へ］をクリックします。
正常にインストールされなかった場合は、「インストールのトラブル（Windows のみ）」
（ ➞P.7-66）を参照してください。
